Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G23UC'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki G23UC

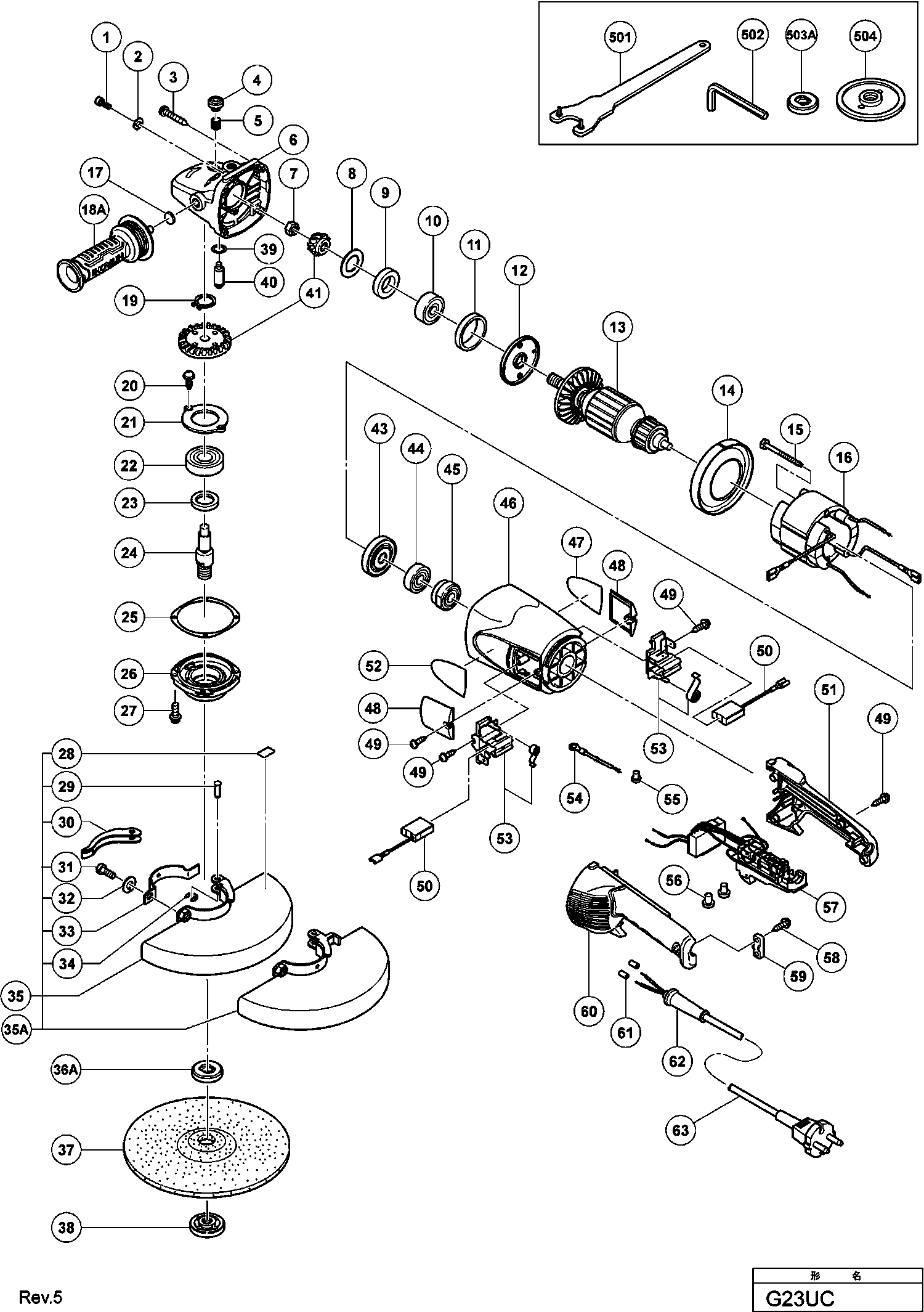

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki G23UC

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Inbusschraube M5x14 Selbstsich., Cm9uby
1 984509 1.05 1.25

Federscheibe M5 (10st), C8fshe, C8fse
2 949454 1.04 1.23

Schneidschraube D5x35, Cm9uby, G23ss
3 323209 1.35 1.61

Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub
4 306888 1.04 1.23

Feder G18u2/g23u2, Cm9by, G23ss
5 320219 1.35 1.61

Getriebegehäuse Komplett G18u2 G23u2 Includ.4,5,1
6 320217 17.76 21.14

Spezialmutter M10, Cm9uby, G23ss
7 320226 1.35 1.61

Dichtungscheibe G18u2/g23u2, Cm9uby
8 320221 1.35 1.61

Filzpackung G18u2/g23u2, Cm9uby
9 320222 1.35 1.61

Kugellager 6301 Dd
10 6301DD 6.75 8.03

Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub
11 994208 1.04 1.23

Lagerdeckel (a) G18u2/g23u2, Cm9uby
12 320220 2.55 3.03

ANKER 220 -230 VOLT
13 360777E 82.64 98.34

Ventilatorführung G18u2/g23u2, Cm9uby
14 320215 1.35 1.61

Sechskantschneidschraube D5x75, Cm9uby
15 984271 1.04 1.23

FELD 230-240 VOLT
16 340846E 49.36 58.74

Filzscheibe G18sc/g23sa/u.a G23ss
17 937033 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
18A 336864

Sicherungsring D12 (10st), G23ss
19 939542 1.50 1.78

Kopfschraube M5x10 (10st), G23ss For Irl
20 949236 1.05 1.25

Kopfschraube M5x10 M.federring
20A 992038 1.04 1.23

Lagerdeckel (b) G18u2/g23u2, G23ss
21 320229 1.35 1.61

Kugellager 6302 Dd
22 6302DD 8.85 10.53

Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub
23 990852 1.04 1.23

Gelenkwelle (a)
24 320234 6.96 8.29

Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss
25 320228 1.35 1.61

Getriebedeckel
26 320227 4.96 5.91

Inbusschraube M5x16 M.flansch, Cm9uby, G23ss
27 994192 1.04 1.23

Schild
28 311492 1.20 1.43

Stift G18mru/g23mru, Cm9by
29 321546 3.00 3.57

Hebel G18mru/g23mru, Cm9by
30 321545 3.00 3.57

Schraube M8x22
31 306887 1.05 1.25

Federscheibe M8 (10st), C8fshe, Cm9by, C8fse
32 949457 1.05 1.25

Bügel G18mru/g23mru, Cm9by
33 321544 1.50 1.78

Ring
34 673489 1.04 1.23

Schutzhaube G23sc2/g23sc3/g23ua2 Includ.32-38
35 321547 26.26 31.25

Radschutz Ass'y Inkl.32-38 für Europa
35A 337225 14.03 16.69

Spannscheibe (b) Cm12y
36 937908Z 28.60 34.03

Keine Informationen verfügbar, nicht bestellbar
36A 376202

Keine Informationen verfügbar, nicht bestellbar
37 316825

Keine Informationen verfügbar, nicht bestellbar
38 937909Z

O-ring G18u2/g23u2, Cm9uby
39 320218 1.20 1.43

Arretierstift
40 306890 1.80 2.14

Getriebe & Zahnrad Set G23ss
41 330032 20.90 24.87

Staubabstreifer G23ss
43 330029 1.80 2.14

Kugellager 6000 Vv, Cm9by, C8fse, G23ss
44 6000VV 6.15 7.32

Lagerkappe G18se3
45 321536 11.55 13.74

Gehaeuse
46 321535 34.10 40.58

Bürstenkappe G18u2/g23u2
48 320232 1.35 1.61

Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b
49 305812 1.04 1.23

Kohlebürsten Selbabsch.(1paar)
50 999089 9.30 11.07

Kohlebürsten (1paar) For Aus,nzl,gbr,nor,swe,den,
50 999061 4.20 5.00

Griff G23ss
51 330034 4.20 5.00

Kohlenhalter incl. Feder G23sf2, Cm9by
53 322323 4.96 5.91

Verbindungsdraht Dh38ms
54 330216 1.05 1.25

Verbinder 50091 (10st) Div.typen
55 959140 3.30 3.93

Verbinder 50092 (10st) Div.typen (usa, Can), C8fs
56 959141 3.75 4.46

Controller-Schalter 250V Auf Sperrtyp
57 335122 53.35 63.49

STEUERSCHALTER 250 VOLT AUS/SPERREN
57 370378 51.84 61.69

Keine Informationen verfügbar, nicht bestellbar
58 984750

Kabelklemme Div.typen, Cm9uby, G23ss
59 960266 1.04 1.23

Griff G23ss
60 330033 4.20 5.00

Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss
61 981373 1.05 1.25

Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G
62 940778 2.10 2.50

Kabelknickschutz D8.2 Div.typen H41mb, G23ss
62 958049 1.04 1.23

Kabel D10.7 für Gbr (230v), Cm9buby (cord Armor D
63 500460Z 37.26 44.34

Keine Informationen verfügbar, nicht bestellbar
501 325491

Keine Informationen verfügbar, nicht bestellbar
502 872422

Keine Informationen verfügbar, nicht bestellbar
503A 376202

Keine Informationen verfügbar, nicht bestellbar
504 937917Z

Rohrgriffset, Cm9uby Includ.602
601 323993 63.66 75.76

Bolzen
602 985597 2.85 3.39

Keine Informationen verfügbar, nicht bestellbar
603 310337

Keine Informationen verfügbar, nicht bestellbar
604 332797
