Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G23UCY'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

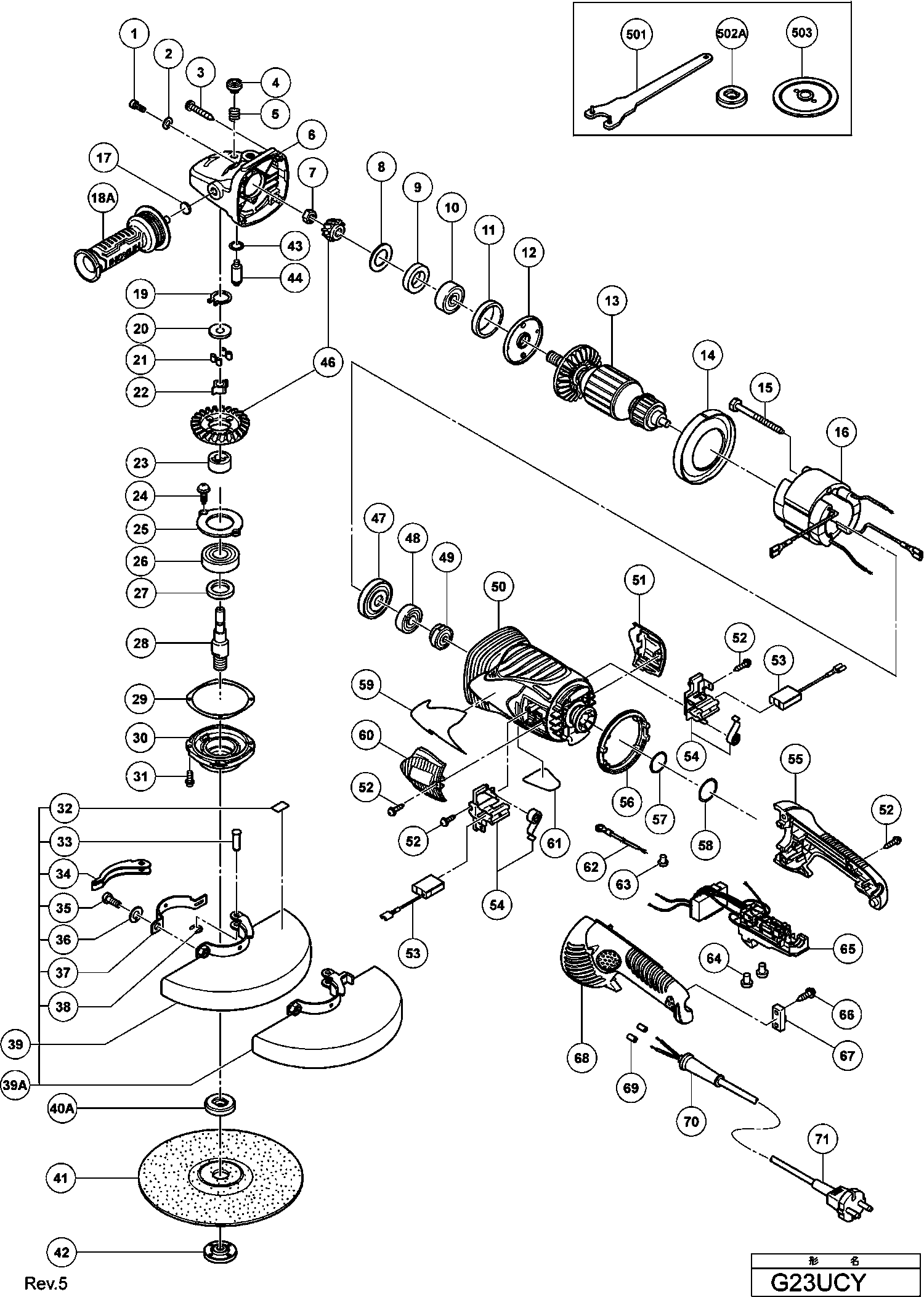

Zeichnungen der Hikoki G23UCY
Teileliste der Hikoki G23UCY
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| ANKER 220 -230 VOLT | ||||
| *13 | 360777E | 82.64 | 98.34 | |
| Kohlebürsten Selbabsch.(1paar) | ||||
| *53 | 999089 | 9.30 | 11.07 | |
| Kohlebürsten (1paar) For Aus,nzl,gbr,nor,swe,den, | ||||
| *53 | 999061 | 4.20 | 5.00 | |
| Controller-Schalter 250V Auf Sperrtyp | ||||
| *65 | 335122 | 53.35 | 63.49 | |
| STEUERSCHALTER 250 VOLT AUS/SPERREN | ||||
| *65 | 370378 | 51.84 | 61.69 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| *70 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| *70 | 958049 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| *71 | 500391Z | |||
| Inbusschraube M5x14 Selbstsich., Cm9uby | ||||
| 1 | 984509 | 1.05 | 1.25 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 2 | 949454 | 1.04 | 1.23 | |
| Schneidschraube D5x35, Cm9uby, G23ss | ||||
| 3 | 323209 | 1.35 | 1.61 | |
| Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | ||||
| 4 | 306888 | 1.04 | 1.23 | |
| Feder G18u2/g23u2, Cm9by, G23ss | ||||
| 5 | 320219 | 1.35 | 1.61 | |
| Getriebegehaeuse | ||||
| 6 | 326717 | 25.58 | 30.43 | |
| Spezialmutter M10, Cm9uby, G23ss | ||||
| 7 | 320226 | 1.35 | 1.61 | |
| Dichtungscheibe G18u2/g23u2, Cm9uby | ||||
| 8 | 320221 | 1.35 | 1.61 | |
| Filzpackung G18u2/g23u2, Cm9uby | ||||
| 9 | 320222 | 1.35 | 1.61 | |
| Kugellager 6301vv, Cm9uby, G23ss | ||||
| 10 | 6301VV | 8.55 | 10.17 | |
| Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub | ||||
| 11 | 994208 | 1.04 | 1.23 | |
| Lagerdeckel (a) G18u2/g23u2, Cm9uby | ||||
| 12 | 320220 | 2.55 | 3.03 | |
| ANKER 220 -230 VOLT | ||||
| 13 | 360777E | 82.64 | 98.34 | |
| Ventilatorführung G18u2/g23u2, Cm9uby | ||||
| 14 | 320215 | 1.35 | 1.61 | |
| Sechskantschneidschraube D5x75, Cm9uby | ||||
| 15 | 984271 | 1.04 | 1.23 | |
| FELD 230-240 VOLT | ||||
| 16 | 340846E | 49.36 | 58.74 | |
| Filzscheibe G18sc/g23sa/u.a G23ss | ||||
| 17 | 937033 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18A | 336864 | |||
| Sicherungsring D10 (10st), Cm9uby, Cg18dl Till 12 | ||||
| 19 | 939540 | 1.95 | 2.32 | |
| Kupplungsgehäuse G18uay, Cm9uby | ||||
| 20 | 326722 | 1.20 | 1.43 | |
| Damper | ||||
| 21 | 326721 | 7.43 | 8.84 | |
| Verbinder | ||||
| 22 | 333147 | 4.35 | 5.18 | |
| Innen | ||||
| 23 | 328700 | 8.70 | 10.35 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 24 | 949236 | 1.05 | 1.25 | |
| Kopfschraube M5x10 M.federring | ||||
| 24A | 992038 | 1.04 | 1.23 | |
| Kugellagergehäuse (b) G18uay, Cm9uby | ||||
| 25 | 326723 | 1.20 | 1.43 | |
| Kugellager 6302vv, Cm9uby, G23ss | ||||
| 26 | 6302VV | 9.30 | 11.07 | |
| Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | ||||
| 27 | 990852 | 1.04 | 1.23 | |
| Gelenkwelle (a) | ||||
| 28 | 326727 | 9.90 | 11.78 | |
| Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss | ||||
| 29 | 320228 | 1.35 | 1.61 | |
| Getriebedeckel | ||||
| 30 | 320227 | 4.96 | 5.91 | |
| Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
| 31 | 994192 | 1.04 | 1.23 | |
| Schild | ||||
| 32 | 311492 | 1.20 | 1.43 | |
| Stift G18mru/g23mru, Cm9by | ||||
| 33 | 321546 | 3.00 | 3.57 | |
| Hebel G18mru/g23mru, Cm9by | ||||
| 34 | 321545 | 3.00 | 3.57 | |
| Schraube M8x22 | ||||
| 35 | 306887 | 1.05 | 1.25 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 36 | 949457 | 1.05 | 1.25 | |
| Bügel G18mru/g23mru, Cm9by | ||||
| 37 | 321544 | 1.50 | 1.78 | |
| Ring | ||||
| 38 | 673489 | 1.04 | 1.23 | |
| Schutzhaube G23sc2/g23sc3/g23ua2 Includ.32-38 | ||||
| 39 | 321547 | 26.26 | 31.25 | |
| Radschutz Ass'y Inkl.32-38 für Europa | ||||
| 39A | 337225 | 14.03 | 16.69 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40 | 937908Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40A | 937907Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 316825 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42 | 937909Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42A | 373779 | |||
| O-ring G18u2/g23u2, Cm9uby | ||||
| 43 | 320218 | 1.20 | 1.43 | |
| Arretierstift | ||||
| 44 | 306890 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 46 | 326718 | |||
| Staubabstreifer G23ss | ||||
| 47 | 330029 | 1.80 | 2.14 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 48 | 6000VV | 6.15 | 7.32 | |
| Lagerkappe G18se3 | ||||
| 49 | 321536 | 11.55 | 13.74 | |
| Gehäuse | ||||
| 50 | 326712 | 41.39 | 49.25 | |
| Kohlenkappe G18uay, Cm9by | ||||
| 51 | 326715 | 2.25 | 2.68 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 52 | 305812 | 1.04 | 1.23 | |
| Kohlebürsten Selbabsch.(1paar) | ||||
| 53 | 999089 | 9.30 | 11.07 | |
| Kohlebürsten (1paar) For Aus,nzl,gbr,nor,swe,den, | ||||
| 53 | 999061 | 4.20 | 5.00 | |
| Kohlenhalter incl. Feder G23sf2, Cm9by | ||||
| 54 | 322323 | 4.96 | 5.91 | |
| Handgriff (b) G18uay, Cm9uby | ||||
| 55 | 326714 | 12.08 | 14.37 | |
| Handgriffdämpfer G18uay, Cm9by | ||||
| 56 | 326726 | 4.35 | 5.18 | |
| O-ring G18uay, Cm9by | ||||
| 57 | 326724 | 1.20 | 1.43 | |
| O-ring G18uay, Cm9by | ||||
| 58 | 326725 | 1.20 | 1.43 | |
| Kohlenkappe G18uay, Cm9by | ||||
| 60 | 326716 | 3.30 | 3.93 | |
| Verbindungsdraht Dh38ms | ||||
| 62 | 330216 | 1.05 | 1.25 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 63 | 959140 | 3.30 | 3.93 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 64 | 959141 | 3.75 | 4.46 | |
| Controller-Schalter 250V Auf Sperrtyp | ||||
| 65 | 335122 | 53.35 | 63.49 | |
| STEUERSCHALTER 250 VOLT AUS/SPERREN | ||||
| 65 | 370378 | 51.84 | 61.69 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 66 | 984750 | |||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 67 | 960266 | 1.04 | 1.23 | |
| Handgriff (a) G18uay, Cm9by | ||||
| 68 | 326713 | 12.08 | 14.37 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 69 | 981373 | 1.05 | 1.25 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 70 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 70 | 958049 | 1.04 | 1.23 | |
| Kabel D10.7 für Gbr (230v), Cm9buby (cord Armor D | ||||
| 71 | 500460Z | 37.26 | 44.34 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 325491 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 376127 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502A | 937907Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 937917Z | |||
| Rohrgriffset, Cm9uby Includ.602 | ||||
| 601 | 323993 | 63.66 | 75.76 | |
| Bolzen | ||||
| 602 | 985597 | 2.85 | 3.39 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 310337 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 332797 | |||
