Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki GT13'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

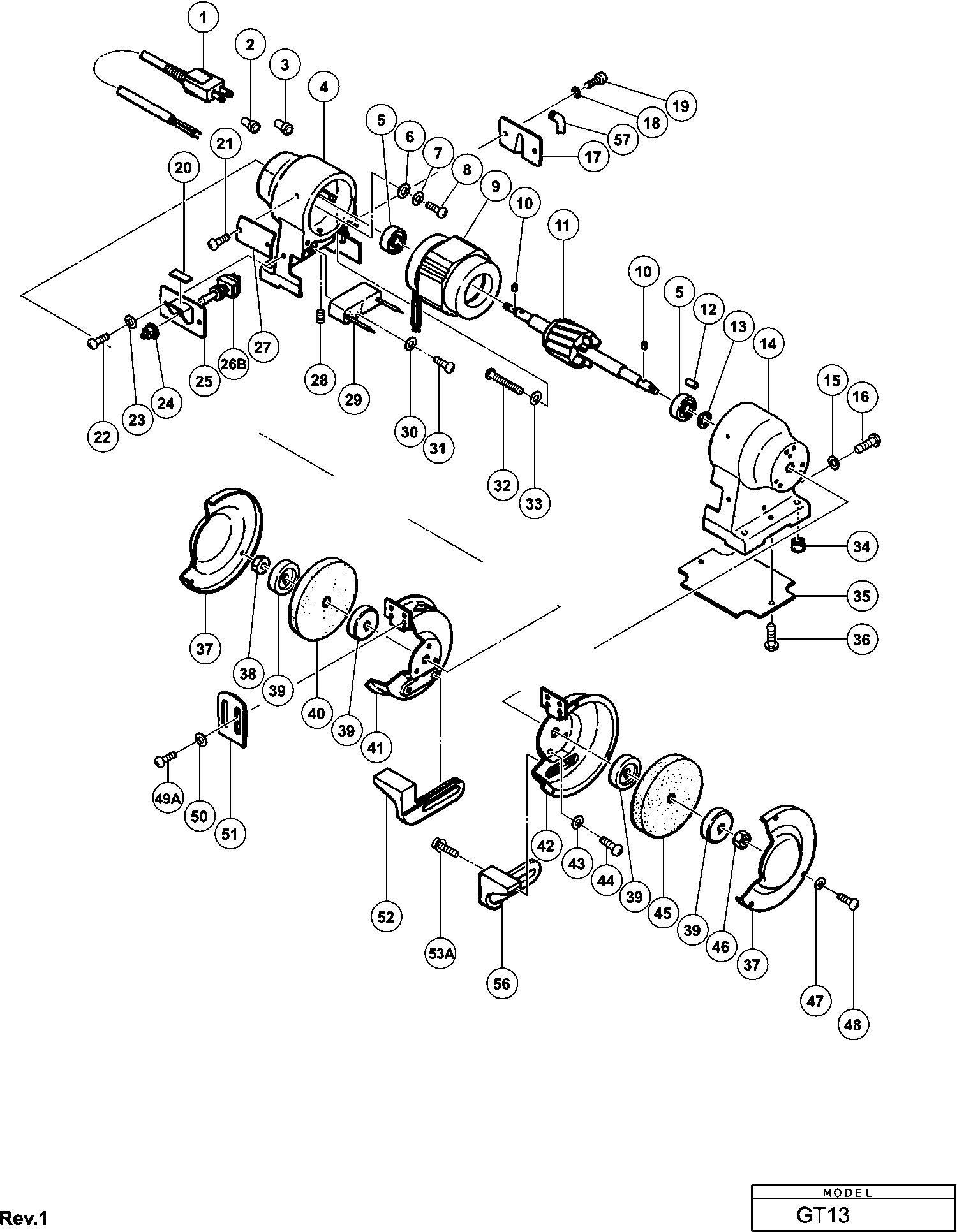

Zeichnungen der Hikoki GT13
Teileliste der Hikoki GT13
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Kabel | ||||
| 1 | 500243Z | 18.15 | 21.60 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 2 | 959140 | 3.30 | 3.93 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 3 | 959141 | 3.75 | 4.46 | |
| Gehäuse (b) | ||||
| 4 | 988251 | 65.18 | 77.56 | |
| Kugellager 6203vv | ||||
| 5 | 6203VV | 7.80 | 9.28 | |
| Ring | ||||
| 6 | 967329 | 1.05 | 1.25 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 7 | 949454 | 1.04 | 1.23 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 8 | 949236 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9 | 988255F | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10 | 934203 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11 | 988252 | |||
| GUMMISTIFT (ALT 976441) | ||||
| 12 | 946362 | 1.05 | 1.25 | |
| Wellenscheibe | ||||
| 13 | 934061 | 1.05 | 1.25 | |
| GEHÄUSE (A) | ||||
| 14 | 988250 | 51.84 | 61.69 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 15 | 949449 | |||
| Maschinenschraube M5x10 (Messing) (10 Pcs) | ||||
| 16 | 949299 | 1.80 | 2.14 | |
| Kabelabdeckung | ||||
| 17 | 934291 | 2.40 | 2.86 | |
| Federscheibe M4 (10st) | ||||
| 18 | 949453 | 1.05 | 1.25 | |
| Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
| 19 | 949216 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 932161 | |||
| Kopfschraube M3x 6 (10st), Cr 10dl | ||||
| 21 | 949202 | 1.04 | 1.23 | |
| Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
| 22 | 949216 | 1.05 | 1.25 | |
| Federscheibe M4 (10st) | ||||
| 23 | 949453 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 24 | 934195 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 25 | 934272 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 26B | 339725 | |||
| Innensechskantschraube M6x20 | ||||
| 28 | 950094 | 1.05 | 1.25 | |
| Kondensator | ||||
| 29 | 952595 | 25.16 | 29.94 | |
| Federscheibe M4 (10st) | ||||
| 30 | 949453 | 1.05 | 1.25 | |
| Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
| 31 | 949216 | 1.05 | 1.25 | |
| Maschinenschraube M6x25 (10 Stück) C8fshe, C8fse | ||||
| 32 | 949260 | 1.35 | 1.61 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 33 | 949455 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34 | 934273 | |||
| Abdeckung (1) | ||||
| 35 | 934212 | 3.00 | 3.57 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 36 | 949236 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 37 | 934210 | |||
| M12-Mutter Linke Gewinde | ||||
| 38 | 934067 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 934204 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40 | 934276 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 934202 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42 | 934201 | |||
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 43 | 949455 | 1.05 | 1.25 | |
| Maschinenschraube M6x16 (10 St), C8fshe | ||||
| 44 | 949256 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45 | 934277 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 46 | 952440 | |||
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 47 | 949454 | 1.04 | 1.23 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 48 | 949236 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49A | 949254 | |||
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 50 | 949455 | 1.05 | 1.25 | |
| Funkenbrecher | ||||
| 51 | 934030 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 988259 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 53A | 323899 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 56 | 988258 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 57 | 988703 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 934216 | |||
| Augenschutz (Acrylplatte) | ||||
| 603 | 934527 | 35.06 | 41.72 | |
