Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki H41MB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

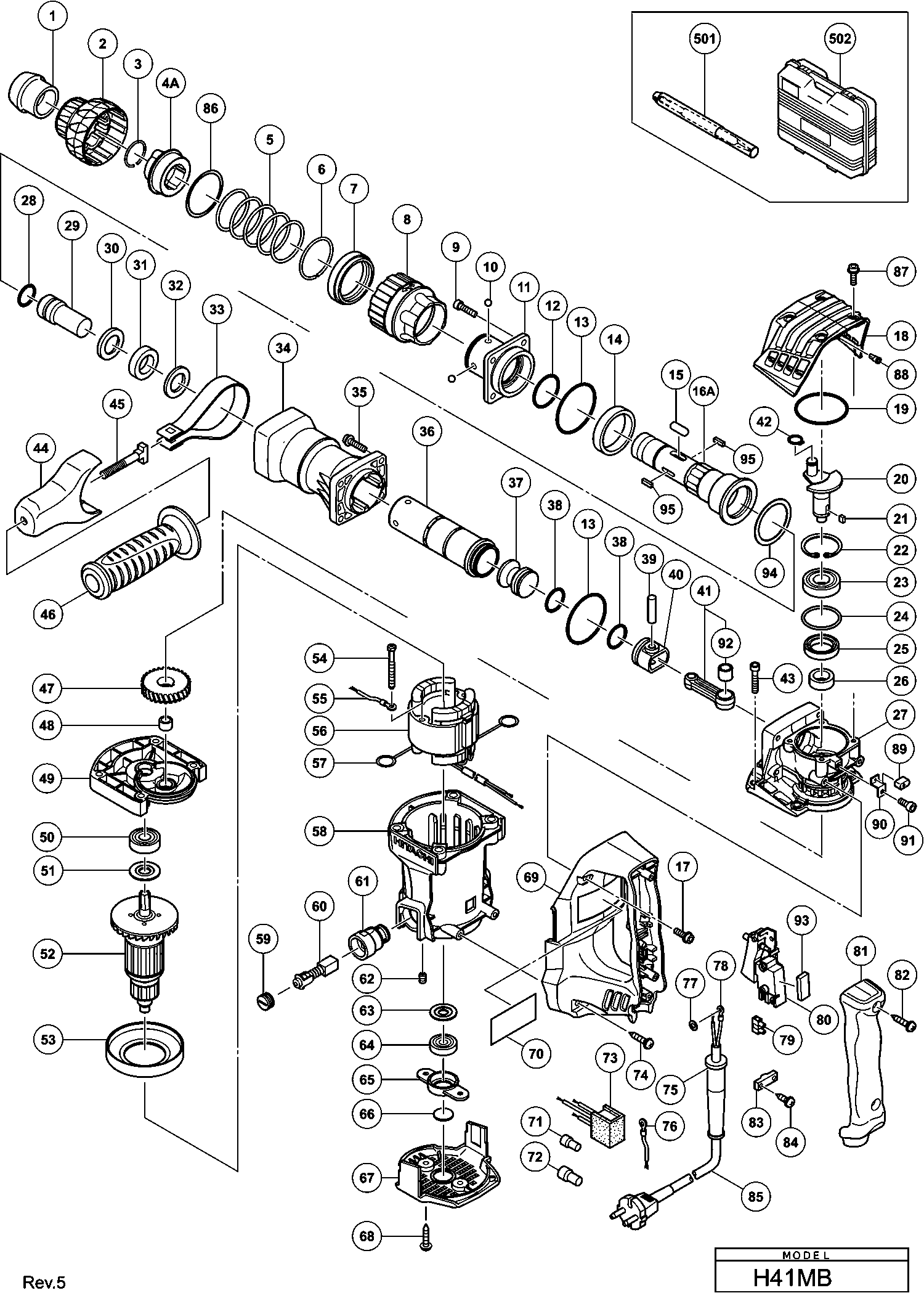

Zeichnungen der Hikoki H41MB
Teileliste der Hikoki H41MB
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Vorderkappe H41mb | ||||
| 1 | 333259 | 1.95 | 2.32 | |
| Griff (a) H41mb | ||||
| 2 | 333258 | 2.93 | 3.48 | |
| Stopring Dh50mb/dh40mr | ||||
| 3 | 318590 | 1.65 | 1.96 | |
| Nadelhalterung Dh38ms | ||||
| 4 | 331539 | 26.05 | 31.00 | |
| Nadelhalter für Europa, bra, isr, uae, mal, ind | ||||
| 4A | 339240 | 14.85 | 17.67 | |
| Feder H41mb | ||||
| 5 | 333256 | 1.95 | 2.32 | |
| Stop Ring H41mb | ||||
| 6 | 333255 | 1.04 | 1.23 | |
| Kugelhalter H45mr | ||||
| 7 | 320810 | 12.15 | 14.46 | |
| Griff (b) H41mb | ||||
| 8 | 333254 | 1.95 | 2.32 | |
| Inbusschraube M6x25 Selbstsich. | ||||
| 9 | 981942 | 1.65 | 1.96 | |
| Stahlkugel D6,35 (10st) | ||||
| 10 | 959150 | 1.35 | 1.61 | |
| Vorderabdeckung H41mb | ||||
| 11 | 333248 | 24.61 | 29.29 | |
| O-ring (s-34) H90sa/vb13y/vrv16 H45mr | ||||
| 12 | 980879 | 1.05 | 1.25 | |
| O-ring (s-48) H41sa/h45ma/sa H30pv | ||||
| 13 | 980715 | 2.40 | 2.86 | |
| Befestigung Dämpfer H41mb | ||||
| 14 | 333249 | 3.90 | 4.64 | |
| Nadelrolle Dh38ms | ||||
| 15 | 331536 | 1.88 | 2.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16 | 333250 | -1.00 | -1.19 | |
| Haltemanschette (alt 333250) | ||||
| 16A | 339241 | 60.64 | 72.16 | |
| Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
| 17 | 994192 | 1.04 | 1.23 | |
| Kurbelgehäuse H41mb | ||||
| 18 | 333260 | 5.93 | 7.05 | |
| Zylinder O-ring (b) Dh50mry | ||||
| 19 | 878713 | 2.10 | 2.50 | |
| Kurbelwelle | ||||
| 20 | 333244 | 16.36 | 19.47 | |
| Keil 4x4x8 Say150a/g18sc/sd u.a.. Since 9.2000 | ||||
| 21 | 980809 | 1.04 | 1.23 | |
| Sicherungsring D40 Innen H41sa/h45ma/dh40mr | ||||
| 22 | 948391 | 1.65 | 1.96 | |
| Kugellager 6203 Dd | ||||
| 23 | 6203DD | 7.65 | 9.10 | |
| O-ring (s-40) H41sa/h45ma/dh40mr | ||||
| 24 | 996363 | 1.65 | 1.96 | |
| Öldichtung H41sa/h45ma/h45mr | ||||
| 25 | 310119 | 3.60 | 4.28 | |
| Distanzring | ||||
| 26 | 333245 | 2.93 | 3.48 | |
| Kurbelgehäuse H41mb | ||||
| 27 | 333243 | 28.05 | 33.38 | |
| O-ring (c) Dh40ma/mb/mr | ||||
| 28 | 313396 | 4.80 | 5.71 | |
| Zweiter Hammer | ||||
| 29 | 334218 | 12.75 | 15.17 | |
| Dämpfungsscheibe Dh38ms | ||||
| 30 | 331224 | 4.65 | 5.53 | |
| Dämpfer Dh40sr | ||||
| 31 | 321835 | 6.45 | 7.68 | |
| Dämpferhalterung Dh38ms | ||||
| 32 | 331225 | 4.65 | 5.53 | |
| Band H41mb | ||||
| 33 | 333261 | 3.90 | 4.64 | |
| Zylinder Gehäuse H41mb | ||||
| 34 | 333251 | 22.83 | 27.16 | |
| Inbusschraube M6x25 M.flansch | ||||
| 35 | 991712 | 1.05 | 1.25 | |
| Zylinder | ||||
| 36 | 333252 | 21.04 | 25.03 | |
| Anschläger H41mb | ||||
| 37 | 333253 | 8.03 | 9.55 | |
| O-ring Dh28/40/50 (hämmer) | ||||
| 38 | 986104 | 1.05 | 1.25 | |
| Kolbenstift Dh28y/dh38yb/dh40mr | ||||
| 39 | 980708 | 2.40 | 2.86 | |
| Kolben | ||||
| 40 | 326369 | 3.30 | 3.93 | |
| Verbindungsstangenbaugruppe inklusive.92 | ||||
| 41 | 334220 | 21.73 | 25.85 | |
| Sicherungsring D10 (10st), Cm9uby, Cg18dl Till 12 | ||||
| 42 | 939540 | 1.95 | 2.32 | |
| Schraube M6x35 | ||||
| 43 | 324056 | 1.65 | 1.96 | |
| Traeger | ||||
| 44 | 333262 | 3.90 | 4.64 | |
| Handgriffbolzen H41mb Except For Esp,ind,ina | ||||
| 45 | 333227 | 13.58 | 16.15 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 46 | 330209 | -1.00 | -1.19 | |
| Erstes Zahnrad H41mb | ||||
| 47 | 333246 | 17.60 | 20.94 | |
| Nadellager | ||||
| 48 | 939299 | 10.65 | 12.67 | |
| Getriebegehaeuse | ||||
| 49 | 333268 | 22.83 | 27.16 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 50 | 6201DD | 6.30 | 7.50 | |
| Staubscheibe (b) H45mr/dh40mr | ||||
| 51 | 302429 | 1.05 | 1.25 | |
| Anker 230v | ||||
| 52 | 360903E | 70.20 | 83.54 | |
| ANKER 110-115 VOLT | ||||
| 52 | 360903C | 65.56 | 78.02 | |
| Luftführung | ||||
| 53 | 331252 | 2.10 | 2.50 | |
| Sechskantschneidschraube D5x50 | ||||
| 54 | 953121 | 1.04 | 1.23 | |
| Verbinderkabel | ||||
| 55 | 990861 | 1.05 | 1.25 | |
| VELD 110 VOLT | ||||
| 56 | 340780C | 44.33 | 52.75 | |
| Statorass'y220230voltnew H41mb Includ.57 | ||||
| 56 | 340788F | 42.08 | 50.07 | |
| VELD 110 VOLT | ||||
| 56 | 340788B | 34.60 | 41.17 | |
| Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
| 57 | 930703 | 2.40 | 2.86 | |
| Gehäuse | ||||
| 58 | 333267 | 21.04 | 25.03 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 59 | 945161 | 1.20 | 1.43 | |
| Kohlenbürsten (paar) H41mb | ||||
| 60 | 999043 | 4.50 | 5.36 | |
| Kohlekasten Zsb | ||||
| 61 | 958900 | 6.45 | 7.68 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 62 | 938477 | 1.05 | 1.25 | |
| Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | ||||
| 63 | 982631 | 1.04 | 1.23 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 64 | 608VVM | 5.70 | 6.78 | |
| Lagerhalter | ||||
| 65 | 331254 | 2.10 | 2.50 | |
| Staubdichtung H41mb | ||||
| 66 | 333263 | 1.04 | 1.23 | |
| Abdeckun H41mb | ||||
| 67 | 333264 | 3.90 | 4.64 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 68 | 302089 | 1.05 | 1.25 | |
| Griff | ||||
| 69 | 333265 | 12.30 | 14.64 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 71 | 959140 | 3.30 | 3.93 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 72 | 959141 | 3.75 | 4.46 | |
| Kondensator | ||||
| 73 | 331203 | 4.20 | 5.00 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 74 | 302089 | 1.05 | 1.25 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 75 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 75 | 958049 | 1.04 | 1.23 | |
| Verbinderkabel | ||||
| 76 | 981974 | 1.65 | 1.96 | |
| Unterlegscheibe M4 (10st) | ||||
| 77 | 949423 | 1.05 | 1.25 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| 78 | 930804 | 3.00 | 3.57 | |
| Anschlussklemme | ||||
| 78 | 980063 | 1.04 | 1.23 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 79 | 938307 | 2.13 | 2.53 | |
| Schalter (b) (Schraubentyp 1p) Mit Sperre | ||||
| 80 | 306143 | 17.05 | 20.29 | |
| Griffgehäuse Dh38ms, H41mb | ||||
| 81 | 331205 | 9.00 | 10.71 | |
| Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
| 82 | 307028 | 1.05 | 1.25 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 83 | 960266 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 84 | 984750 | -1.00 | -1.19 | |
| Kabel 5m 2 X 1,0 W/Stecker 13a/250v Für Gbr | ||||
| 85 | 500440Z | 20.49 | 24.38 | |
| Kabel 5M 2 X1.0 Ho7rn-f (ohne Stecker) | ||||
| 85 | 500454Z | 15.54 | 18.49 | |
| Ring | ||||
| 86 | 333688 | 1.05 | 1.25 | |
| Schraube M5x14 | ||||
| 87 | 998485 | 1.05 | 1.25 | |
| VENTIL | ||||
| 88 | 995396 | 1.80 | 2.14 | |
| Filzring | ||||
| 89 | 334217 | 1.95 | 2.32 | |
| Abdeckung | ||||
| 90 | 334216 | 1.05 | 1.25 | |
| Inbusschraube M4x8 Selbstsichernd | ||||
| 91 | 877838 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 92 | 334219 | -1.00 | -1.19 | |
| Gummi | ||||
| 93 | 325910 | 1.80 | 2.14 | |
| Ring | ||||
| 94 | 334636 | 1.05 | 1.25 | |
| Zylinderschlüssel Für Europa,bra,isr,uae,mal,ind | ||||
| 95 | 337605 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 313471 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 333266 | -1.00 | -1.19 | |
| Fett (tube 30 Gramm) | ||||
| 601 | 981840 | 8.40 | 10.00 | |
| Fett für Hammer. Hammerbohrer (70g) | ||||
| 602 | 308471 | 12.75 | 15.17 | |
| Fett (Dose 500 Gramm) | ||||
| 603 | 980927 | 73.01 | 86.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 313472 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 313473 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 313474 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 313475 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 313476 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 313477 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 313478 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 313479 | -1.00 | -1.19 | |
