Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki H41MB2WSZ'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

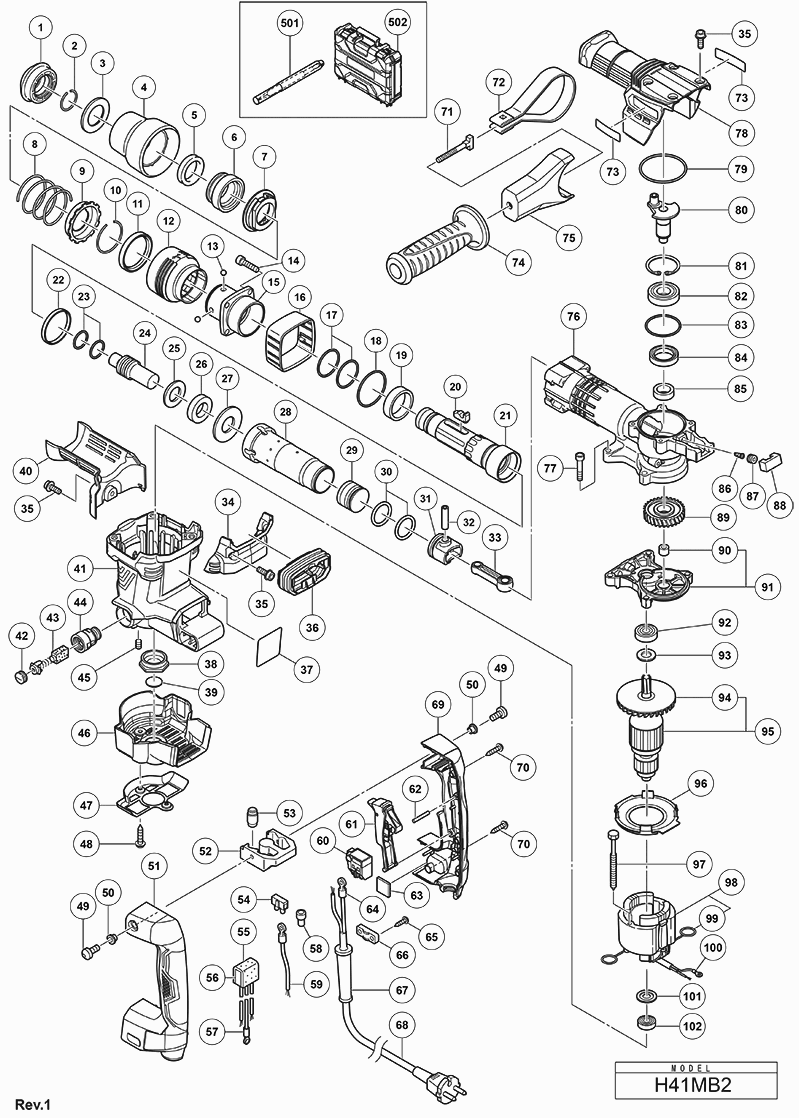

Zeichnungen der Hikoki H41MB2WSZ
Teileliste der Hikoki H41MB2WSZ
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Vorderkappe H45ma/h60ma/mb H45mr | ||||
| 1 | 337562 | 2.85 | 3.39 | |
| Stopring Dh50mb/dh40mr | ||||
| 2 | 318590 | 1.65 | 1.96 | |
| Haltescheibe | ||||
| 3 | 370172 | 1.95 | 2.32 | |
| Griff (a) H45mr | ||||
| 4 | 370173 | 3.00 | 3.57 | |
| Haltefederdämpfer (a) | ||||
| 5 | 337559 | 1.05 | 1.25 | |
| Bit Lock Halter | ||||
| 6 | 337558 | 7.35 | 8.75 | |
| Federhalter (a) | ||||
| 7 | 370242 | 10.35 | 12.32 | |
| Rückhaltefeder | ||||
| 8 | 370243 | 3.00 | 3.57 | |
| Federhalter (b) | ||||
| 9 | 370244 | 1.95 | 2.32 | |
| Stop Ring H41mb | ||||
| 10 | 333255 | 1.04 | 1.23 | |
| KUGELHALTER | ||||
| 11 | 373288 | 3.75 | 4.46 | |
| Griff (b) | ||||
| 12 | 373279 | 1.65 | 1.96 | |
| Stahlkugel D6,35 (10st) | ||||
| 13 | 959150 | 1.35 | 1.61 | |
| Inbusschraube M6x25 Selbstsich. | ||||
| 14 | 981942 | 1.65 | 1.96 | |
| Vorderer Deckel | ||||
| 15 | 373280 | 24.48 | 29.13 | |
| OBERE ABDECKUNG | ||||
| 16 | 373236 | 1.20 | 1.43 | |
| O-ring (s-34) H90sa/vb13y/vrv16 H45mr | ||||
| 17 | 980879 | 1.05 | 1.25 | |
| O-RING (I.D 44.5) | ||||
| 18 | 373251 | 1.04 | 1.23 | |
| HALTER DÄMPFER (B) | ||||
| 19 | 373281 | 1.04 | 1.23 | |
| Bit-Sperre | ||||
| 20 | 370654 | 4.95 | 5.89 | |
| Halterungshülse | ||||
| 21 | 373284 | 38.09 | 45.32 | |
| DÄMPFER (C) | ||||
| 22 | 373249 | 1.04 | 1.23 | |
| O-ring (c) Dh40ma/mb/mr | ||||
| 23 | 313396 | 4.80 | 5.71 | |
| Zweiter Hammer | ||||
| 24 | 373285 | 11.10 | 13.21 | |
| Dämpfer Unterlegscheibe | ||||
| 25 | 373286 | 3.60 | 4.28 | |
| Dämpfer Dh40mr | ||||
| 26 | 321289 | 6.45 | 7.68 | |
| Dämpferhalter | ||||
| 27 | 373287 | 2.55 | 3.03 | |
| ZYLINDER | ||||
| 28 | 374774 | 30.80 | 36.65 | |
| Anschläger H60ma/mb | ||||
| 29 | 373283 | 5.55 | 6.60 | |
| O-ring H45mr | ||||
| 30 | 320823 | 3.30 | 3.93 | |
| Kolben | ||||
| 31 | 320824 | 4.80 | 5.71 | |
| Kolbenbolzen Dh38ms | ||||
| 32 | 373256 | 1.80 | 2.14 | |
| PLEUEL | ||||
| 33 | 373275 | 6.00 | 7.14 | |
| Filz | ||||
| 34 | 373237 | 1.50 | 1.78 | |
| Schraube M5x14 | ||||
| 35 | 998485 | 1.05 | 1.25 | |
| Balge | ||||
| 36 | 373252 | 4.50 | 5.36 | |
| LAAGERHAUSE (B) | ||||
| 38 | 310111 | 8.40 | 10.00 | |
| Staubdichtung H41mb | ||||
| 39 | 333263 | 1.04 | 1.23 | |
| Haube | ||||
| 40 | 373234 | 2.40 | 2.86 | |
| Gehäusebaugruppe inkl. 86,87 | ||||
| 41 | 373276 | 20.21 | 24.05 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 42 | 945161 | 1.20 | 1.43 | |
| Kohlebürsten Selbstabsch.(paar) H41mb | ||||
| 43 | 999073 | 14.40 | 17.14 | |
| Kohlenbürsten (paar) H41mb | ||||
| 43 | 999043 | 4.50 | 5.36 | |
| Kohlekasten Zsb | ||||
| 44 | 958900 | 6.45 | 7.68 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 45 | 938477 | 1.05 | 1.25 | |
| NEUE HECKABDECKUNG | ||||
| 46 | 373239 | 2.40 | 2.86 | |
| PLATTE | ||||
| 47 | 373248 | 1.50 | 1.78 | |
| DICHTUNGSSPERRE KNOPF SCHRAUBE M5 | ||||
| 49 | 373263 | 1.04 | 1.23 | |
| Distanzbuchse | ||||
| 50 | 991711 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 373242 | |||
| TRANSITORISCHE EINHEIT | ||||
| 52 | 373231 | 2.25 | 2.68 | |
| Handgriffdämpfer H41sa/h45ma u.a. H70sa/h45mr | ||||
| 53 | 310124 | 4.20 | 5.00 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 54 | 938307 | 2.13 | 2.53 | |
| Polster (b) Dh25pb/h30pv/dh30pc H45mr Except For | ||||
| 55 | 317492 | 1.65 | 1.96 | |
| GERÄUSCHDÄMPFER (V) | ||||
| 56 | 374463 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 57 | 961419Z | |||
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 58 | 959141 | 3.75 | 4.46 | |
| Verbinderkabel | ||||
| 59 | 981974 | 1.65 | 1.96 | |
| Schalter (1) | ||||
| 60 | 371171 | 8.55 | 10.17 | |
| AUSLÖSERMONTAGE | ||||
| 61 | 373241 | 4.95 | 5.89 | |
| Stift D3x20 (10st) | ||||
| 62 | 949890 | 1.80 | 2.14 | |
| POLSTERGUMMI | ||||
| 63 | 374462 | 1.04 | 1.23 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| 64 | 930804 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 65 | 984750 | |||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 66 | 960266 | 1.04 | 1.23 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 67 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 67 | 958049 | 1.04 | 1.23 | |
| Kabel 4m 2 X 1.0 H07rn-f W/Stecker 16a Cee Form 2p | ||||
| 68 | 500465Z | 37.95 | 45.16 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 69 | 373243 | |||
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 70 | 301653 | 1.04 | 1.23 | |
| Handgriffbolzen Dh38ms | ||||
| 71 | 331247 | 4.20 | 5.00 | |
| BAND | ||||
| 72 | 373245 | 2.25 | 2.68 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 74 | 330209 | |||
| MONTAGE | ||||
| 75 | 373244 | 2.10 | 2.50 | |
| ZYLINDER-KURBELGEHÄUSE-BAUGRUPPE | ||||
| 76 | 373289 | 43.59 | 51.87 | |
| Seal Lock Hex. Gewindestift M6x40 | ||||
| 77 | 322494 | 1.80 | 2.14 | |
| Kurbelabdeckung | ||||
| 78 | 374474 | 6.00 | 7.14 | |
| O-RING (I.D 53.9) | ||||
| 79 | 373250 | 1.04 | 1.23 | |
| KURBELWELLE | ||||
| 80 | 373246 | 16.09 | 19.14 | |
| Sicherungsring D40 Innen H41sa/h45ma/dh40mr | ||||
| 81 | 948391 | 1.65 | 1.96 | |
| Kugellager 6203 Dd | ||||
| 82 | 6203DD | 7.65 | 9.10 | |
| O-ring (s-40) H41sa/h45ma/dh40mr | ||||
| 83 | 996363 | 1.65 | 1.96 | |
| Öldichtung H41sa/h45ma/h45mr | ||||
| 84 | 310119 | 3.60 | 4.28 | |
| DISTANZRING | ||||
| 85 | 373254 | 2.25 | 2.68 | |
| VENTIL | ||||
| 86 | 995396 | 1.80 | 2.14 | |
| Kopfschraube | ||||
| 87 | 338313 | 4.50 | 5.36 | |
| Filz (1) | ||||
| 88 | 374461 | 4.50 | 5.36 | |
| Erstes Getriebe | ||||
| 89 | 373255 | 12.30 | 14.64 | |
| NADELLAGER | ||||
| 90 | 373278 | 1.04 | 1.23 | |
| Getriebedeckel Ass'y Inkl.3,17 | ||||
| 91 | 373271 | 17.60 | 20.94 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 92 | 6201DD | 6.30 | 7.50 | |
| Staubscheibe (b) H45mr/dh40mr | ||||
| 93 | 302429 | 1.05 | 1.25 | |
| VENTILATOR | ||||
| 94 | 374464 | 3.15 | 3.75 | |
| ARMATURE 110 VOLT | ||||
| 95 | 361080C | 42.40 | 50.46 | |
| ANKER 220-230 VOLT | ||||
| 95 | 361080E | 39.74 | 47.29 | |
| Lüfterführung | ||||
| 96 | 373238 | 1.05 | 1.25 | |
| Sechskantschneidschraube D5x50 | ||||
| 97 | 953121 | 1.04 | 1.23 | |
| Stator 220v-230v G12sa/g13sb | ||||
| 98 | 340995E | 36.71 | 43.69 | |
| STATOR ASS'Y 110 VOLT | ||||
| 98 | 340995H | 32.72 | 38.94 | |
| Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
| 99 | 930703 | 2.40 | 2.86 | |
| Anschlussklemme | ||||
| 100 | 980063 | 1.04 | 1.23 | |
| Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | ||||
| 101 | 982631 | 1.04 | 1.23 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 102 | 608VVM | 5.70 | 6.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 313471 | |||
| KUNSTSTOFF TRAGEKOFFER (ALT 373792) | ||||
| 502 | 373405 | 55.83 | 66.43 | |
| Fett (tube 30 Gramm) | ||||
| 601 | 981840 | 8.40 | 10.00 | |
| Fett für Hammer. Hammerbohrer (70g) | ||||
| 602 | 308471 | 12.75 | 15.17 | |
| Fett (Dose 500 Gramm) | ||||
| 603 | 980927 | 73.01 | 86.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 313472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 313473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 313474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 313475 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 313476 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 313477 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 313478 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 313479 | |||
