Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki H45SR'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

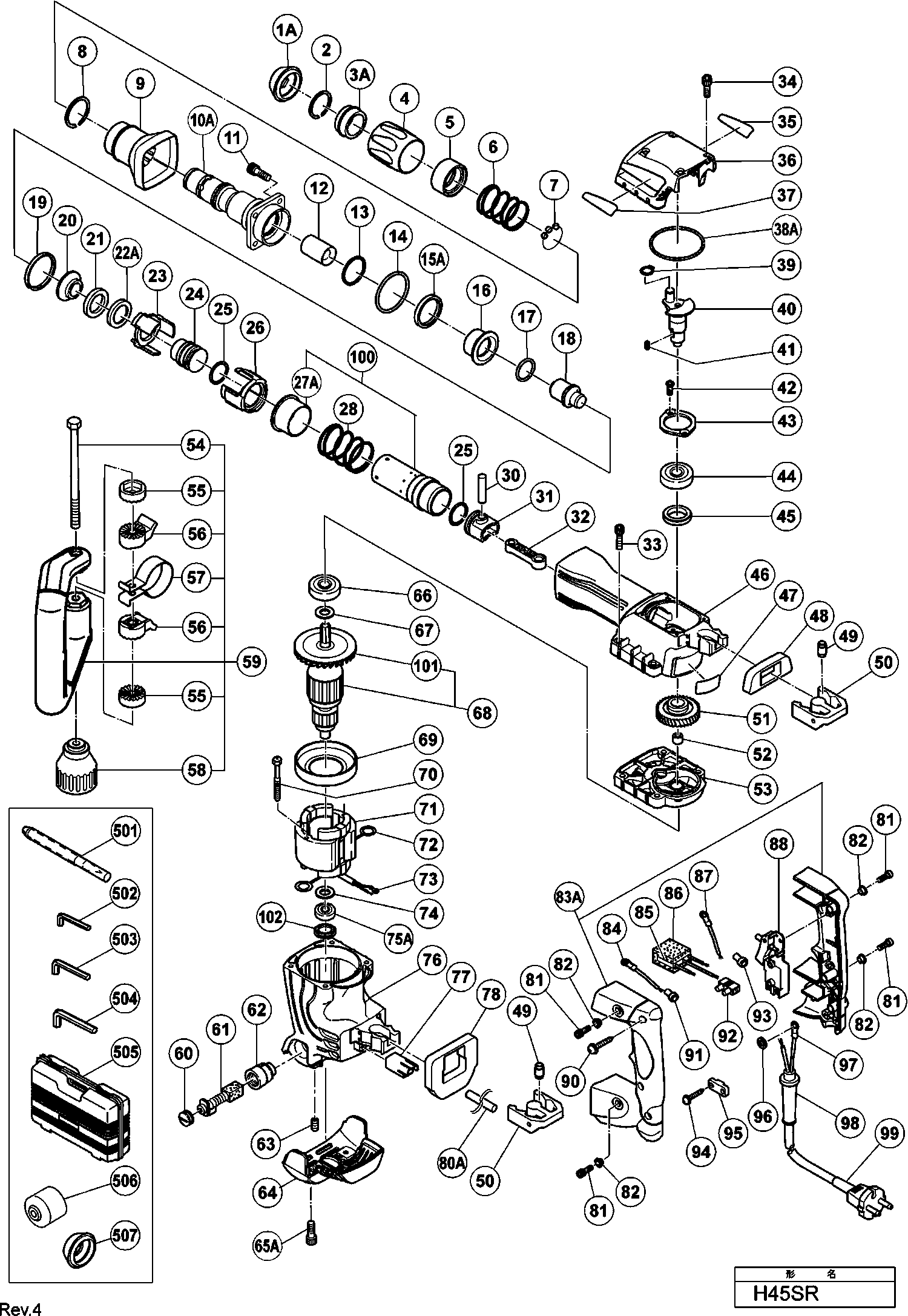

Zeichnungen der Hikoki H45SR
Teileliste der Hikoki H45SR
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *603 | 981923 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *604 | 981924 | |||
| Kohlebürsten Selbstabsch.(paar) H41mb | ||||
| *61 | 999073 | 14.40 | 17.14 | |
| Kohlenbürsten (paar) H41mb | ||||
| *61 | 999043 | 4.50 | 5.36 | |
| Anker 230v | ||||
| *68 | 360571E | 84.56 | 100.63 | |
| Anker 240v | ||||
| *68 | 360571F | 84.56 | 100.63 | |
| ANKER 110-115 VOLT | ||||
| *68 | 360571C | 78.92 | 93.91 | |
| Stator H45mr (240v) Includ.72 | ||||
| *71 | 340519F | 59.13 | 70.36 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| *71 | 340519H | 58.44 | 69.54 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| *71 | 340519E | 58.44 | 69.54 | |
| STATOR ASS'Y 110 VOLT | ||||
| *71 | 340519C | 54.62 | 65.00 | |
| Kondensator Div.typen | ||||
| *85 | 994273 | 4.29 | 5.10 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| *85 | 930039 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *98 | 953327 | |||
| Kabel 5m 2 X 1,0 W/Stecker 13a/250v Für Gbr | ||||
| *99 | 500440Z | 20.49 | 24.38 | |
| Vorderkappe (b) H45sr | ||||
| 1A | 322487 | 3.30 | 3.93 | |
| Sicherungsring D28 | ||||
| 2 | 320846 | 1.65 | 1.96 | |
| Hülse (altes 320847) | ||||
| 3A | 322488 | 8.10 | 9.64 | |
| Griff (a) H45sr | ||||
| 4 | 320845 | 4.80 | 5.71 | |
| Kugelhalter H45mr | ||||
| 5 | 320848 | 13.50 | 16.06 | |
| Feder (a) H45mr | ||||
| 6 | 320849 | 3.30 | 3.93 | |
| Stahlkugel D7.94 Cr10v/dh25v | ||||
| 7 | 944941 | 1.05 | 1.25 | |
| Sicherungsring D35 | ||||
| 8 | 320850 | 1.65 | 1.96 | |
| Griff (b) H45sr | ||||
| 9 | 320851 | 6.45 | 7.68 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10A | 320915 | |||
| Inbusschraube M6x25 Selbstsich. | ||||
| 11 | 981942 | 1.65 | 1.96 | |
| Hülse H45sr | ||||
| 12 | 320853 | 14.03 | 16.69 | |
| O-ring (s-34) H90sa/vb13y/vrv16 H45mr | ||||
| 13 | 980879 | 1.05 | 1.25 | |
| O-ring (1as-50) Nv50af3/dh30pc H30pv/h45mr | ||||
| 14 | 990067 | 1.65 | 1.96 | |
| Dämpfer (a) | ||||
| 15A | 322528 | 1.65 | 1.96 | |
| Hammerhalter (a) H45mr | ||||
| 16 | 320811 | 32.18 | 38.29 | |
| O-ring (s-25) H30pv/h45mr | ||||
| 17 | 319572 | 1.65 | 1.96 | |
| Zweithammer H45sr | ||||
| 18 | 320854 | 28.60 | 34.03 | |
| Dämpfer (c) H45mr | ||||
| 19 | 320817 | 3.30 | 3.93 | |
| Hammerhalter (b) H45mr | ||||
| 20 | 320814 | 10.65 | 12.67 | |
| Dämpfer (b) H45mr | ||||
| 21 | 320815 | 3.30 | 3.93 | |
| Ring | ||||
| 22A | 322412 | 1.65 | 1.96 | |
| Hammerhalter (c) H45mr | ||||
| 23 | 320816 | 1.65 | 1.96 | |
| Anschläger H45mr | ||||
| 24 | 320822 | 14.99 | 17.84 | |
| O-ring H45mr | ||||
| 25 | 320823 | 3.30 | 3.93 | |
| Zylinderhalter H45mr | ||||
| 26 | 320818 | 6.45 | 7.68 | |
| Distanzhülse H45mr Since 9.2002 | ||||
| 27A | 321443 | 26.40 | 31.42 | |
| Feder (c) H45mr | ||||
| 28 | 320821 | 3.30 | 3.93 | |
| Kolbenstift H45mr | ||||
| 30 | 320826 | 4.80 | 5.71 | |
| Kolben | ||||
| 31 | 320824 | 4.80 | 5.71 | |
| Stange | ||||
| 32 | 320825 | 3.30 | 3.93 | |
| Inbusschraube M6x45 Selbstsich. | ||||
| 33 | 986940 | 1.05 | 1.25 | |
| Inbusschraube M4x12 Selbsts. For Switch Holder (t | ||||
| 34 | 983162 | 1.05 | 1.25 | |
| Kurbelgehäusendeckel H45mr | ||||
| 36 | 320831 | 7.65 | 9.10 | |
| O-ring (jas02060) Nr100a | ||||
| 38A | 878867 | 3.30 | 3.93 | |
| Sicherungsring D10 (10st), Cm9uby, Cg18dl Till 12 | ||||
| 39 | 939540 | 1.95 | 2.32 | |
| Kurbelwelle | ||||
| 40 | 320829 | 37.95 | 45.16 | |
| Keil 4x4x10 H41sa/h90sc u.a. H45mr | ||||
| 41 | 930511 | 2.40 | 2.86 | |
| Schraube Selbstsichernd M5x12 | ||||
| 42 | 980760 | 1.05 | 1.25 | |
| Lagerdeckel (a) H45mr | ||||
| 43 | 980761 | 7.65 | 9.10 | |
| Kugellager 6203 Dd | ||||
| 44 | 6203DD | 7.65 | 9.10 | |
| Öldichtung H41sa/h45ma/h45mr | ||||
| 45 | 310119 | 3.60 | 4.28 | |
| Zylinder-kurbel-gehäuse H45mr | ||||
| 46 | 320828 | 64.21 | 76.41 | |
| Handgriffdichtung (a) H45mr | ||||
| 48 | 320837 | 3.30 | 3.93 | |
| Handgriffdämpfer H41sa/h45ma u.a. H70sa/h45mr | ||||
| 49 | 310124 | 4.20 | 5.00 | |
| Halter | ||||
| 50 | 310123 | 11.85 | 14.10 | |
| Erstes Zahnrad H45mr | ||||
| 51 | 320830 | 26.40 | 31.42 | |
| Nadellager | ||||
| 52 | 939299 | 10.65 | 12.67 | |
| Getriebegehaeuse | ||||
| 53 | 320841 | 35.06 | 41.72 | |
| Schraube M8 H60ma/mb/h45mr | ||||
| 54 | 317107 | 3.30 | 3.93 | |
| Handgriffhalter (b) H60ma/mb H45mr | ||||
| 55 | 317106 | 3.30 | 3.93 | |
| Handgriffhalter (a) H60ma/mb H45mr | ||||
| 56 | 317105 | 4.80 | 5.71 | |
| Band H60ma/mb/h45mr | ||||
| 57 | 320635 | 6.75 | 8.03 | |
| Griff H60ma/mb/h45mr | ||||
| 58 | 317108 | 9.90 | 11.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 59 | 317103 | |||
| Bürstenkappe H41sa/h45ma/vb13y Vb16y/h45mr/dh40mr | ||||
| 60 | 935829 | 1.05 | 1.25 | |
| Kohlebürsten Selbstabsch.(paar) H41mb | ||||
| 61 | 999073 | 14.40 | 17.14 | |
| Kohlenbürsten (paar) H41mb | ||||
| 61 | 999043 | 4.50 | 5.36 | |
| Kohlekasten Zsb | ||||
| 62 | 971001 | 6.45 | 7.68 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 63 | 938477 | 1.05 | 1.25 | |
| Enddeckel H45mr | ||||
| 64 | 320834 | 9.30 | 11.07 | |
| Seal Lock Sechskantkopfschraube M5x8 | ||||
| 65A | 321527 | 1.65 | 1.96 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 66 | 6201DD | 6.30 | 7.50 | |
| Staubscheibe (b) H45mr/dh40mr | ||||
| 67 | 302429 | 1.05 | 1.25 | |
| Anker 240v | ||||
| 68 | 360571F | 84.56 | 100.63 | |
| Anker 230v | ||||
| 68 | 360571E | 84.56 | 100.63 | |
| ANKER 110-115 VOLT | ||||
| 68 | 360571C | 78.92 | 93.91 | |
| Ventialtorführung H45mr | ||||
| 69 | 320832 | 1.65 | 1.96 | |
| Schneidschraube D5x55 | ||||
| 70 | 953174 | 1.04 | 1.23 | |
| Stator H45mr (240v) Includ.72 | ||||
| 71 | 340519F | 59.13 | 70.36 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 71 | 340519H | 58.44 | 69.54 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 71 | 340519E | 58.44 | 69.54 | |
| STATOR ASS'Y 110 VOLT | ||||
| 71 | 340519C | 54.62 | 65.00 | |
| Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
| 72 | 930703 | 2.40 | 2.86 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| 73 | 930804 | 3.00 | 3.57 | |
| Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | ||||
| 74 | 982631 | 1.04 | 1.23 | |
| Kugellager 608ddm | ||||
| 75A | 608DDM | 5.55 | 6.60 | |
| Gehäuse | ||||
| 76 | 320833 | 90.48 | 107.67 | |
| Buchse (b) H45mr | ||||
| 77 | 320836 | 1.65 | 1.96 | |
| Handgriffdichtung (b) H45mr | ||||
| 78 | 320838 | 4.80 | 5.71 | |
| Vinylschlauch Dh40mry | ||||
| 80A | 326541 | 1.65 | 1.96 | |
| Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | ||||
| 81 | 991690 | 1.05 | 1.25 | |
| Distanzbuchse | ||||
| 82 | 991711 | 1.05 | 1.25 | |
| Handgriff (a+b) | ||||
| 83A | 329866 | 17.60 | 20.94 | |
| Verbinderkabel | ||||
| 84 | 990861 | 1.05 | 1.25 | |
| Kondensator Div.typen | ||||
| 85 | 994273 | 4.29 | 5.10 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 85 | 930039 | 1.95 | 2.32 | |
| Polster (b) Dh25pb/h30pv/dh30pc H45mr Except For | ||||
| 86 | 317492 | 1.65 | 1.96 | |
| Verbinderkabel | ||||
| 87 | 981974 | 1.65 | 1.96 | |
| Schalter (b) (Schraubentyp 1p) Mit Sperre | ||||
| 88 | 306143 | 17.05 | 20.29 | |
| Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
| 90 | 307028 | 1.05 | 1.25 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 91 | 959140 | 3.30 | 3.93 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 92 | 938307 | 2.13 | 2.53 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 93 | 959141 | 3.75 | 4.46 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 94 | 984750 | |||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 95 | 960266 | 1.04 | 1.23 | |
| Unterlegscheibe M4 (10st) | ||||
| 96 | 949423 | 1.05 | 1.25 | |
| Anschlussklemme | ||||
| 97 | 980063 | 1.04 | 1.23 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 98 | 938051 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 99 | 500477Z | |||
| Zylinder Komplett H45mr Includ.27a | ||||
| 100 | 321442 | 64.21 | 76.41 | |
| Ventilator Dh40sr | ||||
| 101 | 321640 | 6.45 | 7.68 | |
| Staubdichtung | ||||
| 102 | 333143 | 3.45 | 4.11 | |
| Seitengriff | ||||
| 103 | 333199 | 7.80 | 9.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 980752 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 943277 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 944458 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 944459 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 320842 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 985468 | |||
| Vorderkappe H45sr | ||||
| 507 | 320844 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 234001 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 981922 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 981923 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 982705 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 982710 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 955183 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 955181 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 982702 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 982703 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 982704 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611A | 323357 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 944574 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 318085 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 982711 | |||
| Fett (tube 30 Gramm) | ||||
| 616 | 981840 | 8.40 | 10.00 | |
| Fett für Hammer. Hammerbohrer (70g) | ||||
| 617 | 308471 | 12.75 | 15.17 | |
| Fett (Dose 500 Gramm) | ||||
| 618 | 980927 | 73.01 | 86.88 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 619 | 323131 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 620 | 323131 | |||
