Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki H55SA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

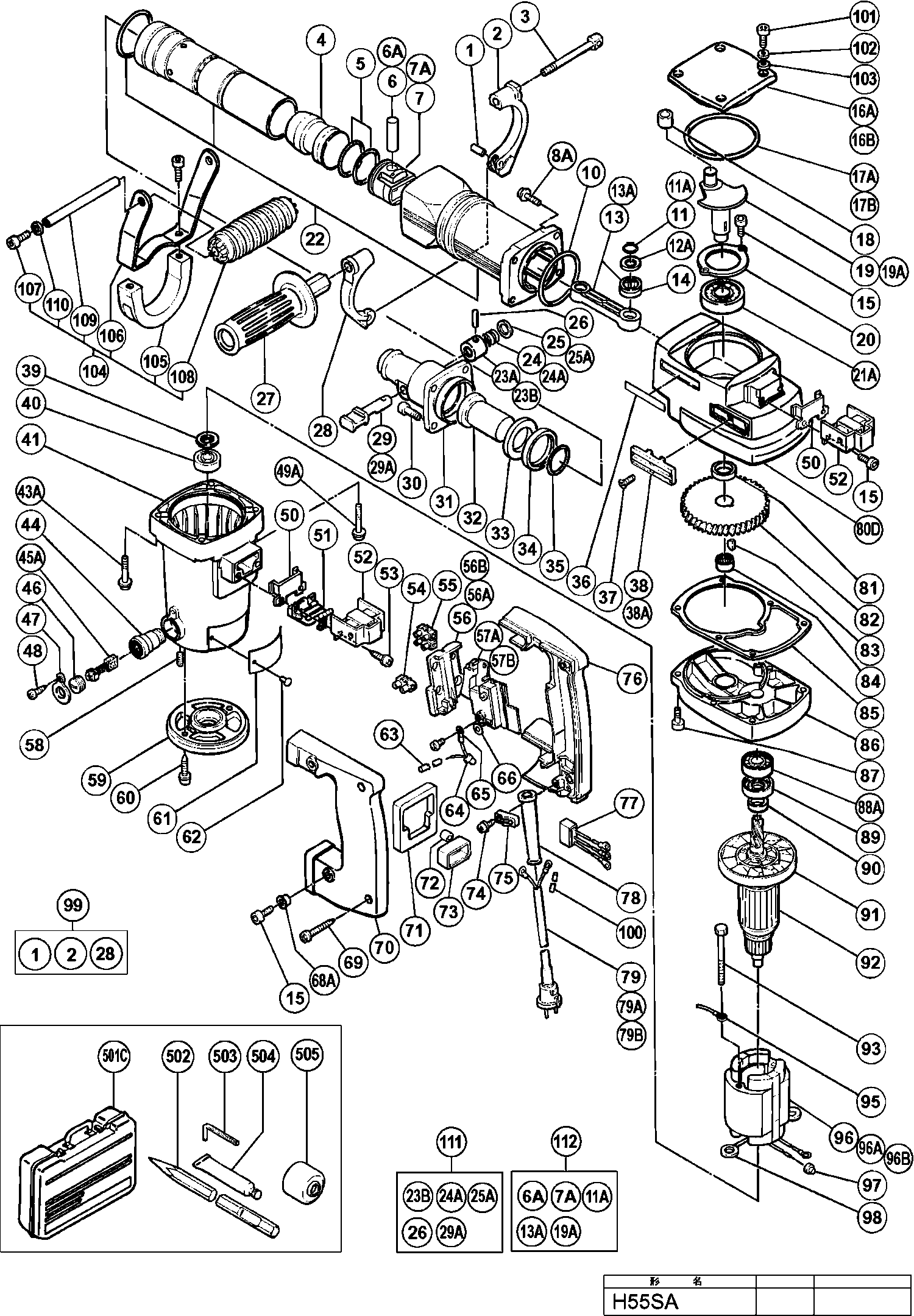

Zeichnungen der Hikoki H55SA
Teileliste der Hikoki H55SA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| ROLLENSTIFT D6X25 (10 STÜCKE) | ||||
| 1 | 949747 | 4.50 | 5.36 | |
| Griffhalter | ||||
| 2 | 985475 | 10.95 | 13.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3 | 985465 | |||
| Anschläger H55sa | ||||
| 4 | 985455 | 29.29 | 34.85 | |
| O-ring (a)(fpm810) H55sa/h60ma/mb | ||||
| 5 | 985454 | 7.95 | 9.46 | |
| Stift (1) | ||||
| 6 | 985451 | 3.60 | 4.28 | |
| Kolbenstift H60ma/mb | ||||
| 6A | 301509 | 5.25 | 6.25 | |
| Kolben | ||||
| 7 | 985452 | 23.38 | 27.82 | |
| Kolben | ||||
| 7A | 317084 | 14.10 | 16.78 | |
| Inbusschraube M8x35 M.flansch | ||||
| 8A | 990083 | 1.05 | 1.25 | |
| O-ring (1as-60) Div.typen, Nr90aa Since 9.1979 | ||||
| 10 | 956996 | 3.00 | 3.57 | |
| Sicherungsring D12 (10st), G23ss | ||||
| 11 | 939542 | 1.50 | 1.78 | |
| Sicherungsring D14 (10st) | ||||
| 11A | 939543 | 2.55 | 3.03 | |
| Unterlegscheibe | ||||
| 12A | 985453 | 1.65 | 1.96 | |
| Stange | ||||
| 13 | 985450 | 61.33 | 72.98 | |
| Stange | ||||
| 13A | 317082 | 9.30 | 11.07 | |
| Nadellager (b) (rna4901v1) Till 3.2002 | ||||
| 14 | 985470 | 23.65 | 28.14 | |
| Inbusschraube M5x14 (10st) | ||||
| 15 | 949665 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16A | 985449 | |||
| Kurbelgehäusedeckel Ab 04.1984 H55sa | ||||
| 16B | 986957 | 35.06 | 41.72 | |
| O-ring (b) (s-80) H55sa Till 3.1984 | ||||
| 17A | 985448 | 2.40 | 2.86 | |
| O-ring (s-90) H90se/nv83a/nr83a | ||||
| 17B | 877316 | 2.55 | 3.03 | |
| Nadellager-innenring H55sa Till 3.2002 | ||||
| 18 | 985467 | 11.85 | 14.10 | |
| Kurbelwelle | ||||
| 19 | 985444 | 58.44 | 69.54 | |
| Kurbelwelle | ||||
| 19A | 319502 | 64.21 | 76.41 | |
| Lagerdeckel (1) | ||||
| 20 | 985443 | 4.50 | 5.36 | |
| Kugellager 6204 Dd | ||||
| 21A | 6204DD | 9.00 | 10.71 | |
| Zylindergehäuse H55sa | ||||
| 22 | 986941 | 349.94 | 416.43 | |
| Federkasten H55sa Till 3.1995 | ||||
| 23A | 985466 | 8.70 | 10.35 | |
| Federhülse Dh50sa1/sb u.a. | ||||
| 23B | 993241 | 18.70 | 22.25 | |
| Anschlagfeder Dh38yb1/dh40fa u.a. Till 3.1995 | ||||
| 24 | 981937 | 1.05 | 1.25 | |
| Anschlagfeder H55sa | ||||
| 24A | 302096 | 3.00 | 3.57 | |
| Haltescheibe H55sa Till 3.1995 | ||||
| 25 | 985463 | 5.25 | 6.25 | |
| Hülse Dh50sa1/sb/h55sa | ||||
| 25A | 993243 | 7.95 | 9.46 | |
| Nadelrolle D4x20 Dh40fa/fb/50sa1 Till 10.1987 (ti | ||||
| 26 | 943364 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 985477 | |||
| Handgriffhalter (b) H55sa/dh50sa1 (since 1.2001 F | ||||
| 28 | 985476 | 10.20 | 12.14 | |
| Anschlaghebel H55sa (bis 03.1995) Till 3.1995 | ||||
| 29 | 985462 | 40.84 | 48.60 | |
| Anschlaghebel H55sa (ab 04.1995) | ||||
| 29A | 302095 | 40.84 | 48.60 | |
| Inbusschraube M8x25 Selbstsich. | ||||
| 30 | 985479 | 2.55 | 3.03 | |
| Vorderdeckel H55sa | ||||
| 31 | 986945 | 180.81 | 215.17 | |
| Zweithammer H55sa | ||||
| 32 | 986944 | 102.16 | 121.57 | |
| Dämpferscheibe H55sa | ||||
| 33 | 986943 | 14.71 | 17.51 | |
| Dämpfer H55sa | ||||
| 34 | 986942 | 5.85 | 6.96 | |
| O-ring (c) (fpm810) H55sa | ||||
| 35 | 986946 | 11.85 | 14.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36 | 957561 | |||
| Senkkopfschraube M4x12 (10st) | ||||
| 37 | 949323 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 980735 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38A | 991713 | |||
| Staubscheibe H55sa/dh50sa1/sb | ||||
| 39 | 985436 | 1.05 | 1.25 | |
| Kugellager 6200 Vv | ||||
| 40 | 6200VV | 6.15 | 7.32 | |
| Gehaeuse | ||||
| 41 | 985435 | 107.94 | 128.45 | |
| Inbusschraube M6x40 M.flansch | ||||
| 43A | 994084 | 1.05 | 1.25 | |
| Kohlekasten Zsb | ||||
| 44 | 983362 | 6.45 | 7.68 | |
| Kohlebürsten Selbstabsch.(paar) | ||||
| 45A | 999071 | 14.40 | 17.14 | |
| Kohlenkappe C6u/cr12v u.a.. | ||||
| 46 | 961781 | 2.55 | 3.03 | |
| Kappendeckel Dh28y/dh38yb1 u.a. | ||||
| 47 | 981959 | 2.40 | 2.86 | |
| Schraube | ||||
| 48 | 958715 | 1.04 | 1.23 | |
| Inbusschraube M6x60 M.flasch | ||||
| 49A | 994085 | 1.65 | 1.96 | |
| Platte | ||||
| 50 | 980750 | 17.05 | 20.29 | |
| Kabelhalter H55sa/h65sd/dh50sa1 | ||||
| 51 | 985469 | 8.70 | 10.35 | |
| Handgriffgummi Dh50sa1/h55sa u.a. | ||||
| 52 | 980727 | 14.10 | 16.78 | |
| Schneidschraube D5x25 M.u.scheibe | ||||
| 53 | 985605 | 1.04 | 1.23 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 54 | 938307 | 2.13 | 2.53 | |
| Schraubklemme 2-reihig Div.typen, C8fshe, C8fse | ||||
| 55 | 958308Z | 5.55 | 6.60 | |
| STÜTZE (A) | ||||
| 56 | 981986Z | 21.45 | 25.53 | |
| Halterung Dh28y/h55sa Till 7.1988 | ||||
| 56 | 981869 | 6.30 | 7.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 56B | 990082 | |||
| Schalter (a) H45sa/h55sa | ||||
| 57A | 995398 | 26.40 | 31.42 | |
| Schalter C8u/c9u Since 1.1995 For Chn | ||||
| 57A | 981533Z | 21.04 | 25.03 | |
| Schalter Div. Bohr-meisselhämmer For Usa | ||||
| 57B | 992891 | 22.83 | 27.16 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 58 | 982169 | |||
| Gehäuseabdeckung H55sa/dh50sa1/sb | ||||
| 59 | 985437 | 24.61 | 29.29 | |
| Schneidschraube D5x20 M.u-scheibe | ||||
| 60 | 985480 | 1.05 | 1.25 | |
| Niete D 2,5 X 4,8 (10st) Three-phase | ||||
| 62 | 949510 | 1.04 | 1.23 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 64 | 959141 | 3.75 | 4.46 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 65 | 983276Z | |||
| Unterlegscheibe M4 (10st) | ||||
| 66 | 949423 | 1.05 | 1.25 | |
| Distanzbuchse | ||||
| 68A | 991711 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 69 | 956636 | |||
| Handgriff (b) Dh50sa1/h45sa u.a. | ||||
| 70 | 983273 | 15.26 | 18.16 | |
| Dichtung | ||||
| 71 | 980751 | 1.35 | 1.61 | |
| Kabelhalterung H55sa | ||||
| 73 | 985474 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 74 | 984750 | |||
| Schnurklammer | ||||
| 75 | 981987Z | 1.05 | 1.25 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 75 | 960266 | 1.04 | 1.23 | |
| Handgriff (a) Dh50sa1/h45sa u.a. | ||||
| 76 | 983272 | 16.64 | 19.80 | |
| Kondensator Div.typen | ||||
| 77 | 994273 | 4.29 | 5.10 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 78 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 78 | 958049 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 79 | 500391Z | |||
| Kabel D10.7 für Gbr (230v), Cm9buby (cord Armor D | ||||
| 79A | 500460Z | 37.26 | 44.34 | |
| VERBINDUNGSKABEL 230 VOLT FÜR ENGLAND | ||||
| 79B | 500446Z | 40.84 | 48.60 | |
| Kurbelgehäuse M.deckel Kompl. H55sa Includ.38 | ||||
| 80D | 986968 | 172.15 | 204.86 | |
| Ring | ||||
| 81 | 985445 | 2.55 | 3.03 | |
| Erstes Zahnrad H55sa | ||||
| 82 | 985446 | 49.64 | 59.07 | |
| EINLEGEKEIL 3X13 | ||||
| 83 | 932815 | 1.35 | 1.61 | |
| Nadellager (a) Bk1512 | ||||
| 84 | 985442 | 7.65 | 9.10 | |
| Dichtung | ||||
| 85 | 985447 | 2.55 | 3.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 86 | 985440 | |||
| Inbusschraube M6x20 (10st) | ||||
| 87 | 949660 | 3.30 | 3.93 | |
| Kugellager 6202 Vv | ||||
| 88A | 6202VV | 7.05 | 8.39 | |
| Oildichtung H55sa/dh50sa1/sb | ||||
| 89 | 985439 | 10.95 | 13.03 | |
| Buchse Dh50sa1/sb/h55sa | ||||
| 90 | 985438 | 20.76 | 24.71 | |
| Luefter | ||||
| 91 | 985482 | 7.35 | 8.75 | |
| ANKER 115 VOLT (ALT 985472J) | ||||
| 92 | 985472U | 180.81 | 215.17 | |
| ANKER 220-230 VOLT (ALT 985472G) | ||||
| 92 | 985472E | 160.46 | 190.95 | |
| Anker 240v | ||||
| 92 | 985472F | 160.46 | 190.95 | |
| Schneidschraube D5x70 | ||||
| 93 | 961400 | 1.04 | 1.23 | |
| Verbinderkabel Dh20v/dh25v u.a. H70sa For Sui,gbr | ||||
| 95 | 986277 | 1.04 | 1.23 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 96 | 985471E | 78.79 | 93.76 | |
| Stator Ass'y 240v Includ.103 | ||||
| 96A | 985471H | 78.79 | 93.76 | |
| Stator 230v-240v Dh50sa/sa1/h55sa Includ.98 For G | ||||
| 96B | 985471F | 78.79 | 93.76 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 97 | 959140 | 3.30 | 3.93 | |
| Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2 | ||||
| 98 | 937623 | 1.04 | 1.23 | |
| Handgriffhalter H55sa/dh50sa1 Includ.1,2,28 (sinc | ||||
| 99 | 985464 | 20.76 | 24.71 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 101 | 990079 | 1.05 | 1.25 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 102 | 949454 | 1.04 | 1.23 | |
| Unterlegscheibe M5 (10st) | ||||
| 103 | 949424 | 1.05 | 1.25 | |
| Handgriffhalter Kompl.h55sa Includ.105-110 | ||||
| 104 | 986959 | 78.79 | 93.76 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 105 | 986960 | |||
| Puffer (b) G18u/ua/ub u.a. For Noise Suppressor | ||||
| 106 | 986961 | 14.70 | 17.49 | |
| Inbusschraube M8x20 (10st) | ||||
| 107 | 949656 | 5.55 | 6.60 | |
| Griff | ||||
| 108 | 944951 | 8.40 | 10.00 | |
| Schaft für Griffhalter | ||||
| 109 | 986962 | 14.03 | 16.69 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 110 | 986963 | |||
| Stop-Hebel Komplett Inkl.23b,24a,25a,26,29a | ||||
| 111 | 310891 | 73.01 | 86.88 | |
| Kurbelwellenset einschließlich.3a,4a,11a,13a,19a | ||||
| 112 | 319842 | 93.36 | 111.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501C | 319783 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 986947 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 872422 | |||
| Fett (tube 30 Gramm) | ||||
| 504 | 981840 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 985468 | |||
| Fett (Dose 500 Gramm) | ||||
| 601 | 980927 | 73.01 | 86.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 986948 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 986949 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 986950 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 986951 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 986952 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 986953 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 986954 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 944457 | |||
| Reparatur-satz H55sa Includ.2,6,11,17,30,34,35,45 | ||||
| 610 | 986966 | 107.94 | 128.45 | |
