Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki H55SC'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

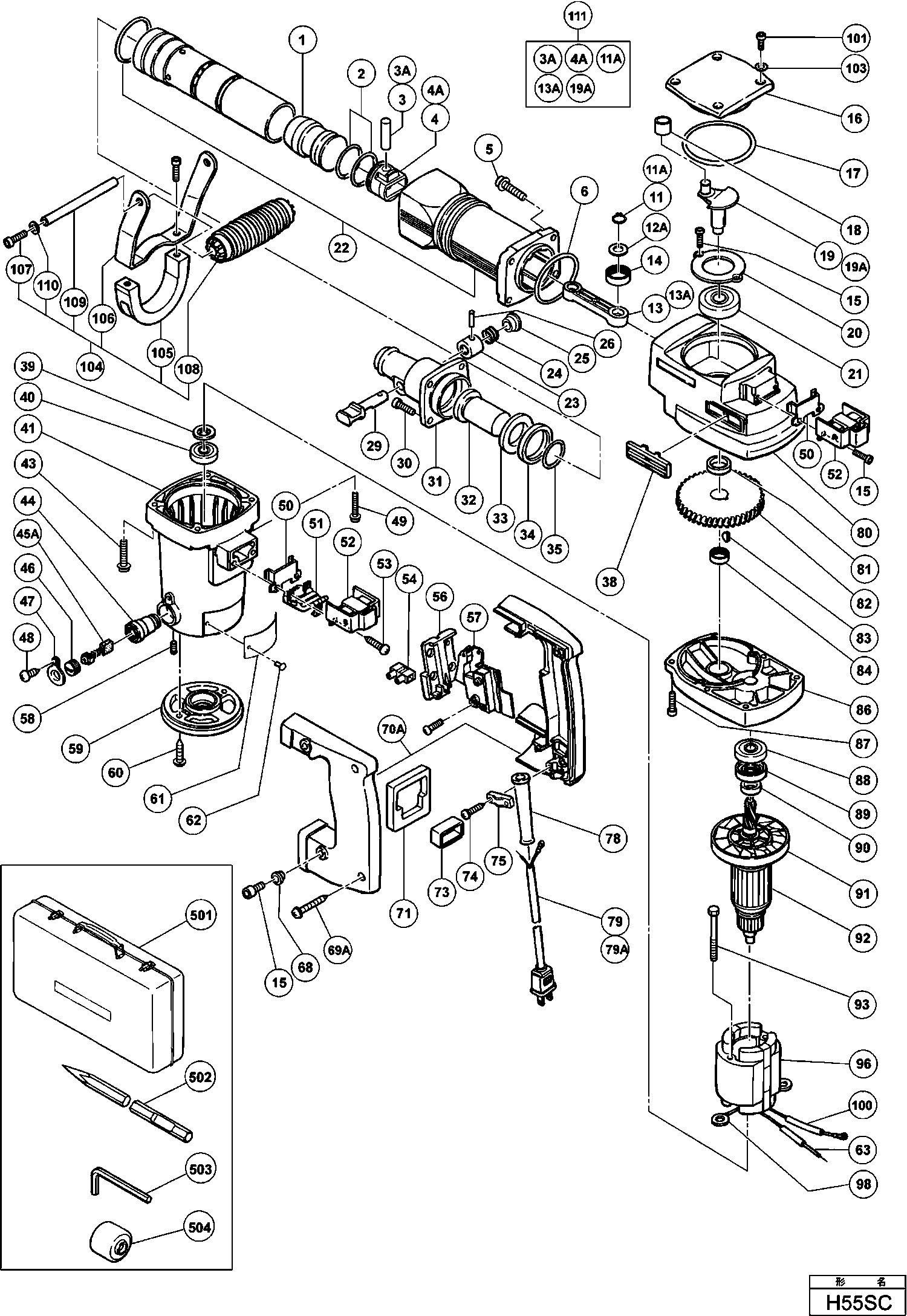

Zeichnungen der Hikoki H55SC
Teileliste der Hikoki H55SC
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anschläger H55sa | ||||
| 1 | 985455 | 29.29 | 34.85 | |
| O-ring (a)(fpm810) H55sa/h60ma/mb | ||||
| 2 | 985454 | 7.95 | 9.46 | |
| Stift (1) | ||||
| 3 | 985451 | 3.60 | 4.28 | |
| Kolbenstift H60ma/mb | ||||
| 3A | 301509 | 5.25 | 6.25 | |
| Kolben | ||||
| 4 | 985452 | 23.38 | 27.82 | |
| Kolben | ||||
| 4A | 317084 | 14.10 | 16.78 | |
| Inbusschraube M8x35 M.flansch | ||||
| 5 | 990083 | 1.05 | 1.25 | |
| O-ring (1as-60) Div.typen, Nr90aa Since 9.1979 | ||||
| 6 | 956996 | 3.00 | 3.57 | |
| Sicherungsring D12 (10st), G23ss | ||||
| 11 | 939542 | 1.50 | 1.78 | |
| Sicherungsring D14 (10st) | ||||
| 11A | 939543 | 2.55 | 3.03 | |
| Unterlegscheibe | ||||
| 12A | 985453 | 1.65 | 1.96 | |
| Stange | ||||
| 13 | 985450 | 61.33 | 72.98 | |
| Stange | ||||
| 13A | 317082 | 9.30 | 11.07 | |
| Nadellager (b) (rna4901v1) Till 3.2002 | ||||
| 14 | 985470 | 23.65 | 28.14 | |
| Inbusschraube M5x14 Selbstsich., Cm9uby | ||||
| 15 | 984509 | 1.05 | 1.25 | |
| Kurbelgehäusedeckel Ab 04.1984 H55sa | ||||
| 16 | 986957 | 35.06 | 41.72 | |
| O-ring (s-90) H90se/nv83a/nr83a | ||||
| 17 | 877316 | 2.55 | 3.03 | |
| Nadellager-innenring H55sa Till 3.2002 | ||||
| 18 | 985467 | 11.85 | 14.10 | |
| Kurbelwelle | ||||
| 19 | 985444 | 58.44 | 69.54 | |
| Kurbelwelle | ||||
| 19A | 319502 | 64.21 | 76.41 | |
| Lagerdeckel (1) | ||||
| 20 | 985443 | 4.50 | 5.36 | |
| Kugellager 6204 Dd | ||||
| 21 | 6204DD | 9.00 | 10.71 | |
| Zylindergehäuse H55sa | ||||
| 22 | 986941 | 349.94 | 416.43 | |
| Federhülse Dh50sa1/sb u.a. | ||||
| 23 | 993241 | 18.70 | 22.25 | |
| Anschlagfeder H55sa | ||||
| 24 | 302096 | 3.00 | 3.57 | |
| Hülse Dh50sa1/sb/h55sa | ||||
| 25 | 993243 | 7.95 | 9.46 | |
| Nadelrolle D4x20 Dh40fa/fb/50sa1 Till 10.1987 (ti | ||||
| 26 | 943364 | 1.05 | 1.25 | |
| Anschlaghebel H55sa (ab 04.1995) | ||||
| 29 | 302095 | 40.84 | 48.60 | |
| Inbusschraube M8x25 Selbstsich. | ||||
| 30 | 985479 | 2.55 | 3.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 31 | 302120 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32 | 302094 | |||
| Dämpferscheibe H55sa | ||||
| 33 | 986943 | 14.71 | 17.51 | |
| Dämpfer H55sa | ||||
| 34 | 986942 | 5.85 | 6.96 | |
| O-ring (c) (fpm810) H55sa | ||||
| 35 | 986946 | 11.85 | 14.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 991713 | |||
| Staubscheibe H55sa/dh50sa1/sb | ||||
| 39 | 985436 | 1.05 | 1.25 | |
| Kugellager 6200 Vv | ||||
| 40 | 6200VV | 6.15 | 7.32 | |
| Gehaeuse | ||||
| 41 | 985435 | 107.94 | 128.45 | |
| Inbusschraube M6x60 M.flasch | ||||
| 43 | 994085 | 1.65 | 1.96 | |
| Kohlekasten Zsb | ||||
| 44 | 983362 | 6.45 | 7.68 | |
| Kohlebürsten Selbstabsch.(paar) | ||||
| 45A | 999071 | 14.40 | 17.14 | |
| Kohlenkappe C6u/cr12v u.a.. | ||||
| 46 | 961781 | 2.55 | 3.03 | |
| Kappendeckel Dh28y/dh38yb1 u.a. | ||||
| 47 | 981959 | 2.40 | 2.86 | |
| Schraube D4x10 (schwarz) | ||||
| 48 | 302090 | 1.05 | 1.25 | |
| Inbusschraube M6x40 M.flansch | ||||
| 49 | 994084 | 1.05 | 1.25 | |
| Platte | ||||
| 50 | 980750 | 17.05 | 20.29 | |
| Kabelhalter H55sa/h65sd/dh50sa1 | ||||
| 51 | 985469 | 8.70 | 10.35 | |
| Handgriffgummi Dh50sa1/h55sa u.a. | ||||
| 52 | 980727 | 14.10 | 16.78 | |
| Schneidschraube D5x25 M.u.scheibe | ||||
| 53 | 985605 | 1.04 | 1.23 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 54 | 938307 | 2.13 | 2.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 56 | 990082 | |||
| Schalter Div. Bohr-meisselhämmer For Usa | ||||
| 57 | 992891 | 22.83 | 27.16 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 58 | 938477 | 1.05 | 1.25 | |
| Gehäuseabdeckung H55sa/dh50sa1/sb | ||||
| 59 | 985437 | 24.61 | 29.29 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 60 | 302089 | 1.05 | 1.25 | |
| Niete D 2,5 X 4,8 (10st) Three-phase | ||||
| 62 | 949510 | 1.04 | 1.23 | |
| Distanzbuchse | ||||
| 68 | 991711 | 1.05 | 1.25 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 69A | 305490 | 1.04 | 1.23 | |
| Handgriff (a+b) Satz Dh50sb | ||||
| 70A | 993254 | 43.86 | 52.20 | |
| Dichtung | ||||
| 71 | 980751 | 1.35 | 1.61 | |
| Kabelhalterung H55sa | ||||
| 73 | 985474 | 2.40 | 2.86 | |
| Schneidschraube D4x20 M.u-scheibe | ||||
| 74 | 982095 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 75 | 960266 | 1.04 | 1.23 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 78 | 940778 | 2.10 | 2.50 | |
| Kurbelgehäuse M.deckel Kompl. H55sa Includ.38 | ||||
| 80 | 986968 | 172.15 | 204.86 | |
| Ring | ||||
| 81 | 985445 | 2.55 | 3.03 | |
| Erstes Zahnrad H55sa | ||||
| 82 | 985446 | 49.64 | 59.07 | |
| EINLEGEKEIL 3X13 | ||||
| 83 | 932815 | 1.35 | 1.61 | |
| Nadellager (a) Bk1512 | ||||
| 84 | 985442 | 7.65 | 9.10 | |
| GETRIEBEGEHÄUSE | ||||
| 86 | 985440 | 64.79 | 77.10 | |
| Inbusschraube M6x20 Selbstsich. | ||||
| 87 | 992803 | 1.05 | 1.25 | |
| Kugellager 6202 Dd | ||||
| 88 | 6202DD | 6.75 | 8.03 | |
| Oildichtung H55sa/dh50sa1/sb | ||||
| 89 | 985439 | 10.95 | 13.03 | |
| Buchse Dh50sa1/sb/h55sa | ||||
| 90 | 985438 | 20.76 | 24.71 | |
| Luefter | ||||
| 91 | 985482 | 7.35 | 8.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 92 | 985472U | |||
| Schneidschraube D5x70 | ||||
| 93 | 961400 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 96 | 985471C | |||
| Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2 | ||||
| 98 | 937623 | 1.04 | 1.23 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 101 | 990079 | 1.05 | 1.25 | |
| Unterlegscheibe M5 (10st) | ||||
| 103 | 949424 | 1.05 | 1.25 | |
| BÜGEL (A) | ||||
| 105 | 986960 | 31.18 | 37.10 | |
| Puffer (b) G18u/ua/ub u.a. For Noise Suppressor | ||||
| 106 | 986961 | 14.70 | 17.49 | |
| Inbusschraube M8x20 (10st) | ||||
| 107 | 949656 | 5.55 | 6.60 | |
| Griff | ||||
| 108 | 944951 | 8.40 | 10.00 | |
| Schaft für Griffhalter | ||||
| 109 | 986962 | 14.03 | 16.69 | |
| RING (C) | ||||
| 110 | 986963 | 1.00 | 1.19 | |
| Kurbelwellenset einschließlich.3a,4a,11a,13a,19a | ||||
| 111 | 319842 | 93.36 | 111.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 302214 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 985430 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 872422 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 985468 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 985431 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 985432 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 985433 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 985434 | |||
| Reparatur-satz H55sa Includ.2,6,11,17,30,34,35,45 | ||||
| 605 | 986966 | 107.94 | 128.45 | |
| Fett (tube 30 Gramm) | ||||
| 606 | 981840 | 8.40 | 10.00 | |
| Fett für Hammer. Hammerbohrer (70g) | ||||
| 607 | 308471 | 12.75 | 15.17 | |
