Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki H60MEY'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

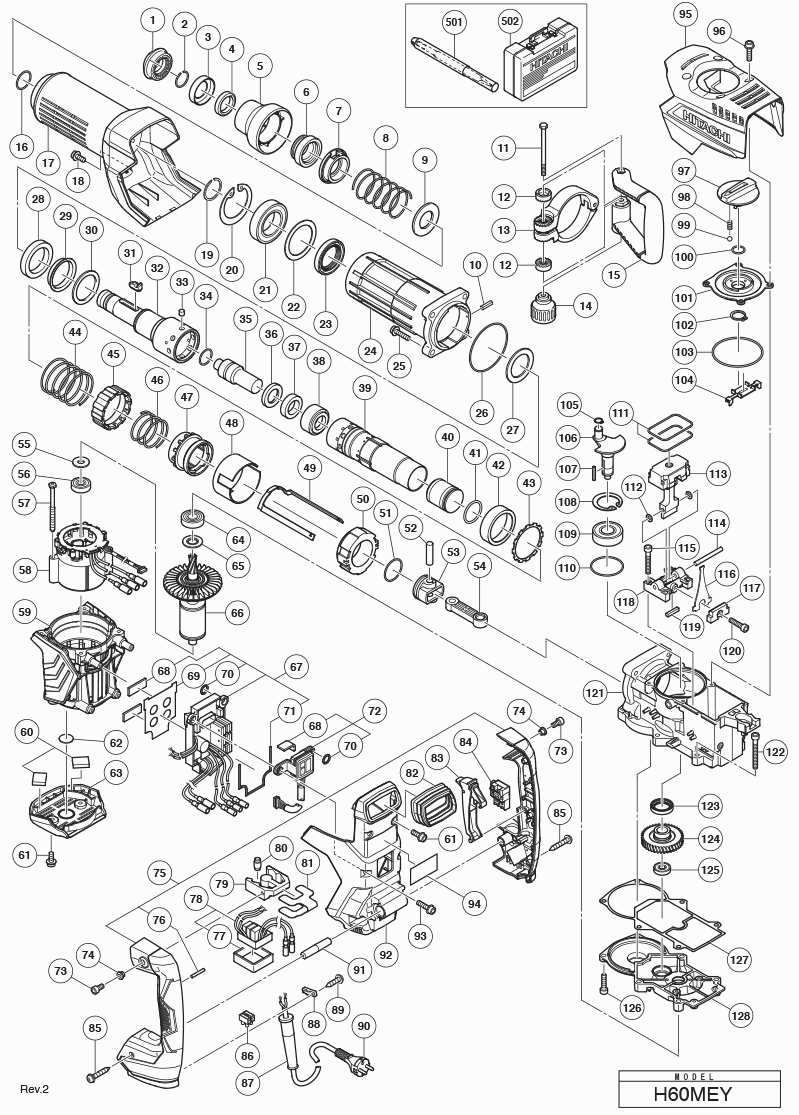

Zeichnungen der Hikoki H60MEY
Teileliste der Hikoki H60MEY
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Stator Sensor Pcb Set 100v-120v | ||||
| *58 | 340947 | 44.28 | 52.69 | |
| Stator Sensor Pcb Set 220v-240v | ||||
| *58 | 340899 | 41.39 | 49.25 | |
| Steuergerät 110v-120v Inkl.68-71 | ||||
| *67 | 370386 | 111.24 | 132.37 | |
| Steuergerät 220v-240v Inkl.68-71 | ||||
| *67 | 370387 | 111.24 | 132.37 | |
| Filter-Leiterplatten-Set 100v-127v | ||||
| *78 | 338180 | 12.45 | 14.82 | |
| Filter-Leiterplatten-Set 220v-240v | ||||
| *78 | 338181 | 12.45 | 14.82 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| *87 | 940778 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *90 | 500503Z | |||
| Vorderkappe H45ma/h60ma/mb H45mr | ||||
| 1 | 337562 | 2.85 | 3.39 | |
| Stopring Dh50mb/dh40mr | ||||
| 2 | 318590 | 1.65 | 1.96 | |
| Sicherungsring | ||||
| 3 | 338155 | 4.80 | 5.71 | |
| Dämpferhalter (a) | ||||
| 4 | 339053 | 9.75 | 11.60 | |
| Griff (a) H45mr | ||||
| 5 | 338154 | 1.80 | 2.14 | |
| Bit-Sperrhalter | ||||
| 6 | 370669 | 9.15 | 10.89 | |
| Schubplatte | ||||
| 7 | 370668 | 11.85 | 14.10 | |
| Federhalter | ||||
| 8 | 339052 | 1.95 | 2.32 | |
| Federhalter (a) | ||||
| 9 | 337557 | 1.20 | 1.43 | |
| Federhalter (a) | ||||
| 9A | 371145 | 1.04 | 1.23 | |
| Rollstift D2x10 (10 Stücke) | ||||
| 10 | 949860 | 1.05 | 1.25 | |
| BOLZEN M8 | ||||
| 11 | 333228 | 4.35 | 5.18 | |
| Handgriffhalter (b) | ||||
| 12 | 333202 | 1.05 | 1.25 | |
| Griff Halter | ||||
| 13 | 370393 | 14.44 | 17.18 | |
| Griff (a) H45mr | ||||
| 14 | 333201 | 1.95 | 2.32 | |
| Seitengriff | ||||
| 15 | 333199 | 7.80 | 9.28 | |
| O-RING (S-26) | ||||
| 16 | 872470 | 1.65 | 1.96 | |
| Zylindergehäuse Abdeckung | ||||
| 17 | 338198 | 14.25 | 16.96 | |
| Inbusschraube M5x12 | ||||
| 18 | 998471 | 1.05 | 1.25 | |
| Aufnahmering D40 H30pv | ||||
| 19 | 318582 | 5.10 | 6.07 | |
| Sicherungsring D68 | ||||
| 20 | 338200 | 4.95 | 5.89 | |
| Kugellager 6008ddu | ||||
| 21 | 339063 | 14.93 | 17.76 | |
| Lagerring | ||||
| 22 | 338201 | 1.35 | 1.61 | |
| Oeldichtung (nbr710) Dh50mb | ||||
| 23 | 318588 | 6.45 | 7.68 | |
| Zylindergehäuse | ||||
| 24 | 338199 | 21.45 | 25.53 | |
| Inbusschraube M8x35 M.flansch | ||||
| 25 | 990083 | 1.05 | 1.25 | |
| O-ring (c) Dh40ma/mb/mr | ||||
| 26 | 338222 | 1.05 | 1.25 | |
| Halteklammer Dämpferhalter | ||||
| 27 | 338204 | 5.55 | 6.60 | |
| Befestigung Dämpfer Dh50mr | ||||
| 28 | 338203 | 4.20 | 5.00 | |
| Dämpferhülse | ||||
| 29 | 339064 | 1.05 | 1.25 | |
| Dämpfungsscheibenhalter | ||||
| 30 | 338202 | 5.40 | 6.43 | |
| Bit-Sperre | ||||
| 31 | 370654 | 4.95 | 5.89 | |
| Aufnahmeschaft | ||||
| 32 | 338205 | 45.10 | 53.67 | |
| Nadelstift D8 | ||||
| 33 | 338210 | 1.95 | 2.32 | |
| O-ring Dh28/40/50 (hämmer) | ||||
| 34 | 986104 | 1.05 | 1.25 | |
| Zweiter Hammer | ||||
| 35 | 370657 | 19.66 | 23.40 | |
| Dämpfer Unterlegscheibe | ||||
| 36 | 370659 | 7.95 | 9.46 | |
| Dämpfer Dh50mr | ||||
| 37 | 328887 | 3.30 | 3.93 | |
| Dämpferhalter | ||||
| 38 | 370658 | 2.85 | 3.39 | |
| Zylinder | ||||
| 39 | 338209 | 44.69 | 53.18 | |
| Schläger | ||||
| 40 | 370391 | 17.05 | 20.29 | |
| O-ring Dh50mr | ||||
| 41 | 328880 | 4.80 | 5.71 | |
| Federhalter (b) | ||||
| 42 | 338211 | 15.54 | 18.49 | |
| Federsperrwäscher | ||||
| 43 | 338216 | 1.20 | 1.43 | |
| Sperrfeder | ||||
| 44 | 338217 | 1.50 | 1.78 | |
| Verriegelungshülse | ||||
| 45 | 338215 | 1.20 | 1.43 | |
| Verriegelungshülse | ||||
| 45A | 338215 | 1.20 | 1.43 | |
| Kupplungsfeder | ||||
| 46 | 338212 | 1.50 | 1.78 | |
| Kupplung | ||||
| 47 | 370392 | 41.66 | 49.58 | |
| Huelse (1) | ||||
| 48 | 338218 | 1.04 | 1.23 | |
| Schieber (1) | ||||
| 49 | 338235 | 3.45 | 4.11 | |
| Metall (a) | ||||
| 50 | 370384 | 16.36 | 19.47 | |
| O-ring Dh50mr | ||||
| 51 | 328880 | 4.80 | 5.71 | |
| Kolbenstift H60ma/mb | ||||
| 52 | 338228 | 4.35 | 5.18 | |
| Kolben | ||||
| 53 | 328877 | 7.05 | 8.39 | |
| Stange | ||||
| 54 | 328878 | 7.05 | 8.39 | |
| Lagerscheibe F30a/h65sb/sd u.a. H70sa | ||||
| 55 | 944954 | 1.05 | 1.25 | |
| Kugellager 6201 Vv | ||||
| 56 | 6201VV | 6.45 | 7.68 | |
| Schneidschraube D5x60, G23ss | ||||
| 57 | 961501 | 1.04 | 1.23 | |
| Stator Sensor Pcb Set 100v-120v | ||||
| 58 | 340947 | 44.28 | 52.69 | |
| Stator Sensor Pcb Set 220v-240v | ||||
| 58 | 340899 | 41.39 | 49.25 | |
| Gehäuse | ||||
| 59 | 338168 | 22.96 | 27.33 | |
| Verpackung (b) | ||||
| 60 | 339065 | 1.04 | 1.23 | |
| Schraube M5x14 | ||||
| 61 | 998485 | 1.05 | 1.25 | |
| Staubschutz | ||||
| 62 | 333225 | 1.05 | 1.25 | |
| Abdeckkappe | ||||
| 63 | 338170 | 2.40 | 2.86 | |
| Kugellager 6202 Dd | ||||
| 64 | 6202DD | 6.75 | 8.03 | |
| Unterlegscheibe | ||||
| 65 | 980700 | 1.04 | 1.23 | |
| Anker | ||||
| 66 | 360992 | 149.19 | 177.53 | |
| Steuergerät 220v-240v Inkl.68-71 | ||||
| 67 | 370387 | 111.24 | 132.37 | |
| Steuergerät 110v-120v Inkl.68-71 | ||||
| 67 | 370386 | 111.24 | 132.37 | |
| Gehäuseverpackung | ||||
| 68 | 370655 | 1.04 | 1.23 | |
| Gummiblatt (c) | ||||
| 69 | 339056 | 2.25 | 2.68 | |
| Gummiblatt (a) | ||||
| 70 | 339055 | 1.04 | 1.23 | |
| Gummiblatt (d) | ||||
| 71 | 339057 | 1.65 | 1.96 | |
| Panel Ass'y Inkl.65 | ||||
| 72 | 370656 | 15.40 | 18.33 | |
| Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | ||||
| 73 | 991690 | 1.05 | 1.25 | |
| Distanzbuchse | ||||
| 74 | 991711 | 1.05 | 1.25 | |
| Griff (a).(b) Ass'y einschl.76 | ||||
| 75 | 370394 | 13.95 | 16.60 | |
| Stift D3x20 (10st) | ||||
| 76 | 949890 | 1.80 | 2.14 | |
| Filterverpackung | ||||
| 77 | 339058 | 1.20 | 1.43 | |
| Filter-Leiterplatten-Set 100v-127v | ||||
| 78 | 338180 | 12.45 | 14.82 | |
| Filter-Leiterplatten-Set 220v-240v | ||||
| 78 | 338181 | 12.45 | 14.82 | |
| Halter | ||||
| 79 | 310123 | 11.85 | 14.10 | |
| Handgriffdämpfer H41sa/h45ma u.a. H70sa/h45mr | ||||
| 80 | 310124 | 4.20 | 5.00 | |
| Handschlaufe Halter Für Esp,ind,ina | ||||
| 81 | 338162 | 1.04 | 1.23 | |
| Balge | ||||
| 82 | 338176 | 4.80 | 5.71 | |
| Druecker (1) | ||||
| 83 | 370254 | 2.10 | 2.50 | |
| Schalter | ||||
| 84 | 337587 | 13.95 | 16.60 | |
| Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
| 85 | 307028 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 86 | 958308Z | |||
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 87 | 940778 | 2.10 | 2.50 | |
| Kabelpanzer D11.2 | ||||
| 87 | 331335 | 1.20 | 1.43 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 88 | 960266 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 89 | 984750 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 90 | 337366 | |||
| Handgriffschaft | ||||
| 91 | 338175 | 1.04 | 1.23 | |
| Rückabdeckung | ||||
| 92 | 338197 | 7.35 | 8.75 | |
| Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
| 93 | 994192 | 1.04 | 1.23 | |
| Kurbelabdeckung | ||||
| 95 | 370390 | 6.90 | 8.21 | |
| Kurbelabdeckung | ||||
| 95B | 370390 | 6.90 | 8.21 | |
| Hex. Steckschlüsselschraube (mit Flansch) M5x18 | ||||
| 96 | 338177 | 1.04 | 1.23 | |
| Wechselhebel | ||||
| 97 | 370383 | 2.55 | 3.03 | |
| Hebelfeder | ||||
| 98 | 337567 | 1.04 | 1.23 | |
| Stahlkugel D4.76 (10 Stück) | ||||
| 99 | 959149 | 1.04 | 1.23 | |
| O-ring (s-18) Cr17y/nv65ad2, Nr90aa | ||||
| 100 | 878885 | 1.05 | 1.25 | |
| Hebelhalter | ||||
| 101 | 370382 | 13.65 | 16.24 | |
| Sicherungsring D20 (10 Stücke) | ||||
| 102 | 939547 | 3.90 | 4.64 | |
| O-ring (a) Dh20dv/dh22vb/vd/ Dh24pb-vd/dh20pb | ||||
| 103 | 338160 | 1.05 | 1.25 | |
| Wechselplatte | ||||
| 104 | 338234 | 1.05 | 1.25 | |
| Sicherungsring D12 (10st), G23ss | ||||
| 105 | 939542 | 1.50 | 1.78 | |
| Kurbelwelle | ||||
| 106 | 338224 | 26.68 | 31.74 | |
| Keil 3x3x25 Dh50mr | ||||
| 107 | 328869 | 1.65 | 1.96 | |
| Sicherungsring D47 Innen/dh30pc Dh50sa1/sb/wr12dm | ||||
| 108 | 948227 | 1.35 | 1.61 | |
| Kugellager 6204 Dd | ||||
| 109 | 6204DD | 9.00 | 10.71 | |
| O-ring (f) W6v3/w6va3 | ||||
| 110 | 338227 | 1.05 | 1.25 | |
| Zylinder O-ring (b) Dh50mry | ||||
| 111 | 878713 | 2.10 | 2.50 | |
| Ring | ||||
| 112 | 338191 | 1.04 | 1.23 | |
| GEWICHT | ||||
| 113 | 370653 | 24.42 | 29.06 | |
| Gewicht Stift | ||||
| 114 | 338192 | 3.90 | 4.64 | |
| Inbusschraube M5 H45mry | ||||
| 115 | 306061 | 1.05 | 1.25 | |
| Blattfeder (a) | ||||
| 116 | 370389 | 7.20 | 8.57 | |
| Federhalter Dh50mry | ||||
| 117 | 328906 | 6.45 | 7.68 | |
| Grundplatte | ||||
| 118 | 338190 | 10.35 | 12.32 | |
| Gewichtsstossstange | ||||
| 119 | 338194 | 1.04 | 1.23 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 120 | 990079 | 1.05 | 1.25 | |
| Kurbelgehäuse | ||||
| 121 | 370380 | 48.26 | 57.43 | |
| Inbusschraube M6x45 Selbstsich. | ||||
| 122 | 986940 | 1.05 | 1.25 | |
| Öldichtung Dh50mry | ||||
| 123 | 328867 | 4.80 | 5.71 | |
| Erstes Getriebe | ||||
| 124 | 338225 | 31.08 | 36.98 | |
| Kugellager 629 Vvm | ||||
| 125 | 629VVM | 5.85 | 6.96 | |
| Schraube M6x22 | ||||
| 126 | 321313 | 1.65 | 1.96 | |
| Dichtungspackung | ||||
| 127 | 370388 | 1.20 | 1.43 | |
| Getriebedeckel | ||||
| 128 | 370381 | 26.26 | 31.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 313471 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 370395 | |||
| Klammer | ||||
| 503 | 372113 | 1.80 | 2.14 | |
| Fett (tube 30 Gramm) | ||||
| 601 | 981840 | 8.40 | 10.00 | |
| Fett für Hammer. Hammerbohrer (70g) | ||||
| 602 | 308471 | 12.75 | 15.17 | |
| Fett (Dose 500 Gramm) | ||||
| 603 | 980927 | 73.01 | 86.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 313472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 313473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 313474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 313475 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 313476 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 313477 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 313478 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 313479 | |||
