Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki H65SC'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

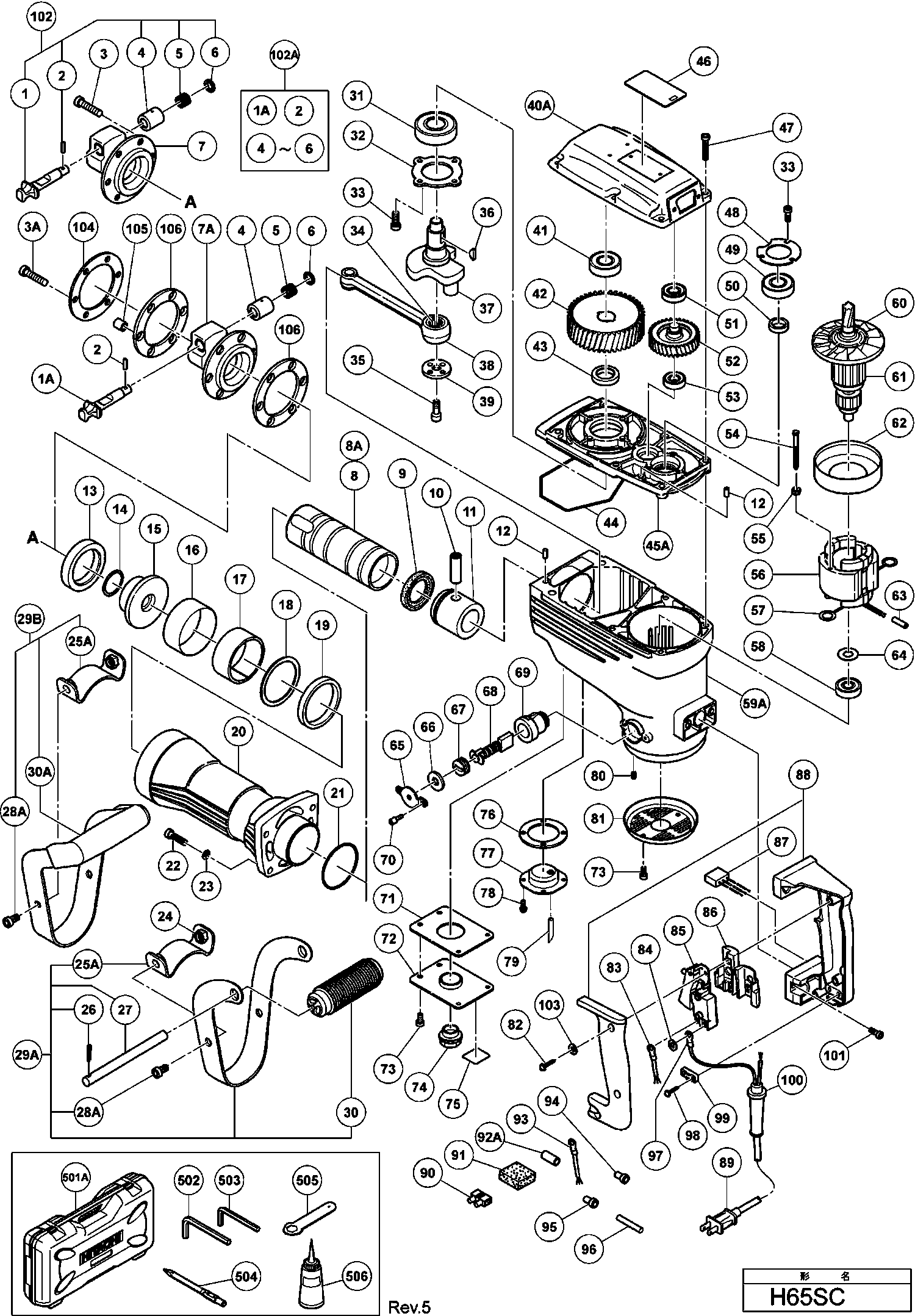

Zeichnungen der Hikoki H65SC
Teileliste der Hikoki H65SC
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| *100 | 958049 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *56A | 340259N | |||
| Service-Kit H65sc | ||||
| *606 | 324727 | 98.59 | 117.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *89 | 500502Z | |||
| Hebelstift H65sd | ||||
| 1 | 998423 | 40.84 | 48.60 | |
| Anschlaghebel H65sb2 Since 7.2005 | ||||
| 1A | 323748 | 43.86 | 52.20 | |
| Nadelrolle H65sb/h70sa Nzl) | ||||
| 2 | 998426 | 1.05 | 1.25 | |
| Inbusschraube M8x30 Selbstsich seit 6.1981 | ||||
| 3 | 306437 | 1.35 | 1.61 | |
| Sechskantschraube M8x40 Since 7.2005 | ||||
| 3A | 323734 | 1.65 | 1.96 | |
| Federhülse H65sb/h70sa Since 11.1987 (since 10.19 | ||||
| 4 | 998424 | 13.05 | 15.53 | |
| Anschlagfeder H65sb/h70sa | ||||
| 5 | 956975 | 1.65 | 1.96 | |
| Verschlusskappe | ||||
| 6 | 998425 | 4.50 | 5.36 | |
| Vorderer Deckel | ||||
| 7 | 957152 | 116.74 | 138.92 | |
| Vorderes Gehäuse | ||||
| 7A | 324730 | 135.58 | 161.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8A | 323724 | |||
| Anschläger H65sb/sd/h70sa | ||||
| 8C | 956958 | 93.36 | 111.10 | |
| L-ring | ||||
| 9 | 944927 | 12.15 | 14.46 | |
| Stift (1) | ||||
| 10 | 944928 | 13.80 | 16.42 | |
| Kolben | ||||
| 11 | 956957 | 40.84 | 48.60 | |
| Rollstift D5x15,8 H65sb/sd/h70sa | ||||
| 12 | 944918 | 1.05 | 1.25 | |
| Dämpfer | ||||
| 13 | 956965 | 14.70 | 17.49 | |
| O-ring | ||||
| 14 | 944936 | 10.95 | 13.03 | |
| ASBUS | ||||
| 15 | 956964 | 17.88 | 21.27 | |
| Ringabdeckung H65sb/sd/h70sa | ||||
| 16 | 956962 | 2.40 | 2.86 | |
| Mund | ||||
| 17 | 956963 | 32.18 | 38.29 | |
| U-scheibe H65sb/sd/h70sa | ||||
| 18 | 956961 | 2.40 | 2.86 | |
| Urethanring H65sb/sd/h70sa | ||||
| 19 | 956960 | 9.30 | 11.07 | |
| Zylindergehäuse H65sb/sd | ||||
| 20 | 306164 | 204.19 | 242.98 | |
| O-ring (1as-60) Div.typen, Nr90aa Since 9.1979 | ||||
| 21 | 956996 | 3.00 | 3.57 | |
| Inbusschraube M8x35 Selbstsich. Since 9.1979 | ||||
| 22 | 306163 | 1.35 | 1.61 | |
| Unterlegscheibe M8 (10st), C8fshe, C8fse | ||||
| 23 | 949433 | 1.05 | 1.25 | |
| U-mutter (b) M8 H65sb/sd, Cm9uby Till 9.2001 | ||||
| 24 | 944950 | 1.35 | 1.61 | |
| Handgriff komplett H65... | ||||
| 25A | 320374 | 5.85 | 6.96 | |
| Splint Pin D4x25 (10 St.) | ||||
| 26 | 949895 | 1.65 | 1.96 | |
| Scheide | ||||
| 27 | 944952 | 2.55 | 3.03 | |
| Sechskantschraube M8x16 | ||||
| 28A | 320375 | 1.65 | 1.96 | |
| Seitengriff | ||||
| 29A | 956852 | 24.89 | 29.62 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 29B | 306165 | |||
| Griff | ||||
| 30 | 944951 | 8.40 | 10.00 | |
| Griff | ||||
| 30A | 306166 | 75.90 | 90.32 | |
| Kugellager 6205 Dd | ||||
| 31 | 6205DD | 10.35 | 12.32 | |
| Lagerdeckel H65sb/sd/h70sa | ||||
| 32 | 956949 | 1.65 | 1.96 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 33 | 990079 | 1.05 | 1.25 | |
| Nadellager(ntn8e-nk18/20rdo) | ||||
| 34 | 944921 | 19.39 | 23.07 | |
| Inbusschraube M8x16 Selbstsich. | ||||
| 35 | 996364 | 1.05 | 1.25 | |
| Halbmondkeil 4x16 H65sb/sd/h70sa Since 10.1981 | ||||
| 36 | 956850 | 1.05 | 1.25 | |
| Kurbelwelle | ||||
| 37 | 957142 | 47.71 | 56.78 | |
| Stange | ||||
| 38 | 998434 | 46.75 | 55.63 | |
| U-scheibe Kurbelwelle H65sb/sd H70sa | ||||
| 39 | 956955 | 3.30 | 3.93 | |
| Getriebedeckel (metallisch Silber Grün) Seit 7.200 | ||||
| 40A | 332166 | 24.61 | 29.29 | |
| Kugellager 6302vv, Cm9uby, G23ss | ||||
| 41 | 6302VV | 9.30 | 11.07 | |
| Zahnrad H65sb/sd/h70sa | ||||
| 42 | 944916 | 49.64 | 59.07 | |
| Endgetriebe | ||||
| 42A | 339672 | 17.88 | 21.27 | |
| Abstandscheibe (b) H65sb/sd/h70sa | ||||
| 43 | 944915 | 3.60 | 4.28 | |
| Dichtungsring (a) H65sb/sd/h70sa Since 4.1984 | ||||
| 44 | 957143 | 3.30 | 3.93 | |
| Innere Abdeckung (metallisches Silbergrün) | ||||
| 45A | 332181 | 33.41 | 39.76 | |
| Inbusschraube M6x45 Selbstsich. | ||||
| 47 | 986940 | 1.05 | 1.25 | |
| Lagerdeckel (a) H65sb/sd/h70sa | ||||
| 48 | 944911 | 1.05 | 1.25 | |
| Kugellager 6203 Dd | ||||
| 49 | 6203DD | 7.65 | 9.10 | |
| Distanzring (a) H65sb/sd/h70sa | ||||
| 50 | 944907 | 2.40 | 2.86 | |
| Kugellager 6201 Vv | ||||
| 51 | 6201VV | 6.45 | 7.68 | |
| Gegenzahnrad H65sb/sd/h70sa | ||||
| 52 | 956948 | 28.88 | 34.36 | |
| Kugellager 6001 Vv | ||||
| 53 | 6001VV | 6.60 | 7.85 | |
| Schneidschraube D5x65 (div.typen) | ||||
| 54 | 960251 | 1.05 | 1.25 | |
| Unterlegscheibe | ||||
| 55 | 956764 | 1.04 | 1.23 | |
| Stator 220v-230v H65sb/sd Includ.74 For Pan,bra,p | ||||
| 56 | 340259E | 75.90 | 90.32 | |
| VELD 110-115 VOLT | ||||
| 56 | 340259C | 70.84 | 84.30 | |
| Kohlenhalterklemme H60ma/mb u.a. H70sa | ||||
| 57 | 945932 | 1.05 | 1.25 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 58 | 6201DD | 6.30 | 7.50 | |
| BEHUIZING H65SC METALLIEK ZILVER GROEN | ||||
| 59A | 332167 | 100.10 | 119.12 | |
| Luefter | ||||
| 60 | 996370 | 14.03 | 16.69 | |
| Luefter | ||||
| 60A | 333196 | 6.75 | 8.03 | |
| ANKER 115 VOLT | ||||
| 61 | 360286U | 207.21 | 246.58 | |
| Anker 230v | ||||
| 61 | 360286E | 196.90 | 234.31 | |
| ARMATURE ASS'Y 220-230 VOLT (OLD 360286E) | ||||
| 61A | 360286D | 105.44 | 125.47 | |
| Luftleitring | ||||
| 62 | 306098 | 5.85 | 6.96 | |
| Lagerscheibe F30a/h65sb/sd u.a. H70sa | ||||
| 64 | 944954 | 1.05 | 1.25 | |
| Kappendeckel H65sb/sd/h70sa | ||||
| 65 | 956972 | 1.05 | 1.25 | |
| Kappengummi H65sb/sd/h70sa | ||||
| 66 | 944960 | 1.05 | 1.25 | |
| Kohlenkappe C13u/m12v/div.typen H70sa | ||||
| 67 | 940540 | 1.04 | 1.23 | |
| Abschaltkohlebürsten (paar) | ||||
| 68 | 999086 | 15.26 | 18.16 | |
| Kohlekasten Zsb | ||||
| 69 | 956984 | 9.60 | 11.42 | |
| Inbusschraube M4x12 Selbsts. For Switch Holder (t | ||||
| 70 | 983162 | 1.05 | 1.25 | |
| Dichtung | ||||
| 71 | 956971 | 1.05 | 1.25 | |
| Abdeckplatte | ||||
| 72 | 956970 | 4.05 | 4.82 | |
| Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | ||||
| 73 | 991690 | 1.05 | 1.25 | |
| Ölanzeige H65sc | ||||
| 74 | 955011 | 10.95 | 13.03 | |
| OIL GAUGE (OLD 955011) | ||||
| 74A | 375619 | 5.52 | 6.57 | |
| Dichtung | ||||
| 76 | 956969 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 77 | 318206 | |||
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 78 | 987203 | 1.05 | 1.25 | |
| Ölfilz | ||||
| 79 | 998534 | 1.65 | 1.96 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 80 | 938477 | 1.05 | 1.25 | |
| Gehäuseabdeckung H65sb/sd/h70sa | ||||
| 81 | 306099 | 11.55 | 13.74 | |
| Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
| 82 | 307028 | 1.05 | 1.25 | |
| Verbinderkabel | ||||
| 83 | 981974 | 1.65 | 1.96 | |
| Unterlegscheibe M4 (10st) | ||||
| 84 | 949423 | 1.05 | 1.25 | |
| Schalter (a) H45sa/h55sa | ||||
| 85 | 995398 | 26.40 | 31.42 | |
| Halterung (f) Pr38e Since 11.1995 | ||||
| 86 | 312408 | 7.05 | 8.39 | |
| Kondensator Div.typen | ||||
| 87 | 994273 | 4.29 | 5.10 | |
| Griff und Griffabdeckung Set | ||||
| 88 | 971168 | 25.71 | 30.60 | |
| Kabel 5m 2 X 1,0 W/Stecker 13a/250v Für Gbr | ||||
| 89 | 500440Z | 20.49 | 24.38 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 92A | 319134 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 93 | 305798 | |||
| Verbinder 50091 (10st) Div.typen | ||||
| 94 | 959140 | 3.30 | 3.93 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 95 | 959141 | 3.75 | 4.46 | |
| Iso-schlauch(a)(id.7x0,5x50) H65sb/sd/h90sc/se | ||||
| 96 | 996438 | 1.05 | 1.25 | |
| Anschlussklemme | ||||
| 97 | 980063 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 98 | 984750 | |||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 99 | 960266 | 1.04 | 1.23 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 100 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 100 | 958049 | 1.04 | 1.23 | |
| Inbusschraube M6x25 Selbstsich. For Kor | ||||
| 101 | 987707 | 1.05 | 1.25 | |
| Anschlaghebel Komplett H70sa Includ.73a,74,75a,77 | ||||
| 102 | 318656 | 73.01 | 86.88 | |
| Anschlaghebel H65sb2 Includ.2a-6 Since 7.2005 | ||||
| 102A | 323747 | 64.21 | 76.41 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 103 | 949429 | 1.05 | 1.25 | |
| Dämpferplatte Seit 7.2005 | ||||
| 104 | 323736 | 17.88 | 21.27 | |
| Ring | ||||
| 105 | 323737 | 4.80 | 5.71 | |
| Frontdämpfer Seit 7.2005 | ||||
| 106 | 323735 | 9.60 | 11.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 333146 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 872422 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 944459 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 944961 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 971109 | |||
| Schmieröl (120cc) | ||||
| 506 | 931848 | 8.40 | 10.00 | |
| Schmieröl (120cc) | ||||
| 506A | 931848 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 944962 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 944964 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 944966 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 944965 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 957154 | |||
| Service-Kit H65sc | ||||
| 606 | 324727 | 98.59 | 117.32 | |
| Serviceset H65sc | ||||
| 606 | 323711 | 84.84 | 100.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 930035 | |||
| Ölfilz | ||||
| 608 | 324896 | 3.75 | 4.46 | |
