Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki H65SD'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

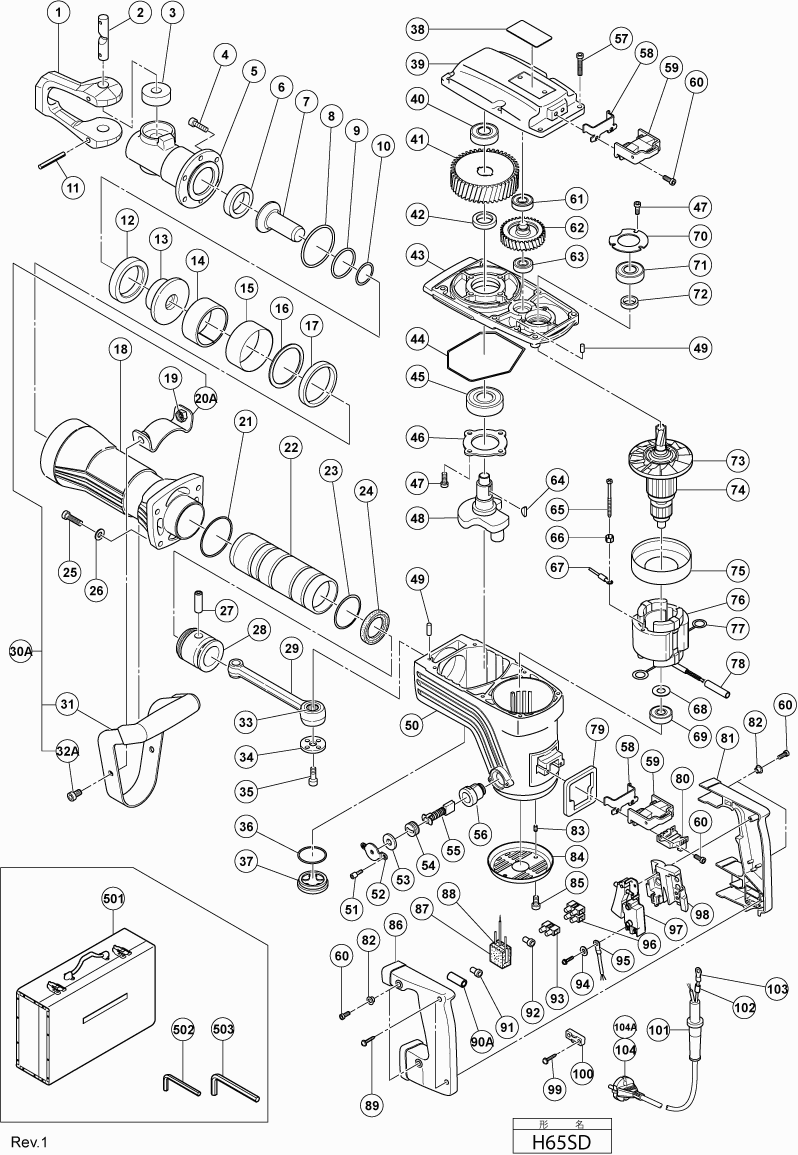

Zeichnungen der Hikoki H65SD
Teileliste der Hikoki H65SD
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Halter (1) | ||||
| 1 | 318221 | 449.08 | 534.40 | |
| Hebelstift H65sd | ||||
| 2 | 318222 | 25.16 | 29.94 | |
| Werkzeughalterdämpfer H65sd/ H90sc/se | ||||
| 3 | 305621 | 18.15 | 21.60 | |
| Inbusschraube M8x30 Selbstsich seit 6.1981 | ||||
| 4 | 306437 | 1.35 | 1.61 | |
| Vorderdeckel H65sd | ||||
| 5 | 318223 | 309.10 | 367.83 | |
| Dämpfer (b) H65sd | ||||
| 6 | 996369 | 14.70 | 17.49 | |
| Zweithammer H65sd (till 6.2005) | ||||
| 7 | 996367 | 55.41 | 65.94 | |
| O-ring (c) H65sb/sd/h70sa | ||||
| 8 | 998428 | 2.40 | 2.86 | |
| O-ring (b) H65sb/sd/h70sa | ||||
| 9 | 998427 | 1.65 | 1.96 | |
| O-ring (e) H65sb/sd/h70sa (till 6.2005) | ||||
| 10 | 998419 | 1.05 | 1.25 | |
| Rollstift D6x55 H65sd/h90se | ||||
| 11 | 994416 | 1.05 | 1.25 | |
| Dämpfer (a) H65sb/sd/h70sa | ||||
| 12 | 998433 | 14.70 | 17.49 | |
| Schaftbuchse H65sb/sd/h70sa (till 6.2005) | ||||
| 13 | 998418 | 29.29 | 34.85 | |
| Mund | ||||
| 14 | 956963 | 32.18 | 38.29 | |
| Ringabdeckung H65sb/sd/h70sa | ||||
| 15 | 956962 | 2.40 | 2.86 | |
| U-scheibe H65sb/sd/h70sa | ||||
| 16 | 956961 | 2.40 | 2.86 | |
| Urethanring H65sb/sd/h70sa | ||||
| 17 | 956960 | 9.30 | 11.07 | |
| Zylindergehäuse H65sb/sd | ||||
| 18 | 306164 | 204.19 | 242.98 | |
| U-mutter (b) M8 H65sb/sd, Cm9uby Till 9.2001 | ||||
| 19 | 944950 | 1.35 | 1.61 | |
| Handgriff komplett H65... | ||||
| 20A | 320374 | 5.85 | 6.96 | |
| O-ring (1as-60) Div.typen, Nr90aa Since 9.1979 | ||||
| 21 | 956996 | 3.00 | 3.57 | |
| Anschläger H65sb/sd/h70sa | ||||
| 22 | 956958 | 93.36 | 111.10 | |
| O-ring (a) Dh20dv/dh22vb/vd/ Dh24pb-vd/dh20pb | ||||
| 23 | 998414 | 11.85 | 14.10 | |
| Öldichtung | ||||
| 24 | 998415 | 7.35 | 8.75 | |
| Inbusschraube M8x35 Selbstsich. Since 9.1979 | ||||
| 25 | 306163 | 1.35 | 1.61 | |
| Unterlegscheibe M8 (10st), C8fshe, C8fse | ||||
| 26 | 949433 | 1.05 | 1.25 | |
| Stift (1) | ||||
| 27 | 944928 | 13.80 | 16.42 | |
| Kolben | ||||
| 28 | 998413 | 67.10 | 79.85 | |
| Stange | ||||
| 29 | 998434 | 46.75 | 55.63 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30A | 306165 | -1.00 | -1.19 | |
| Griff | ||||
| 31 | 306166 | 75.90 | 90.32 | |
| Sechskantschraube M8x16 | ||||
| 32A | 320375 | 1.65 | 1.96 | |
| Nadellager(ntn8e-nk18/20rdo) | ||||
| 33 | 944921 | 19.39 | 23.07 | |
| U-scheibe Kurbelwelle H65sb/sd H70sa | ||||
| 34 | 956955 | 3.30 | 3.93 | |
| Inbusschraube M8x16 Selbstsich. | ||||
| 35 | 996364 | 1.05 | 1.25 | |
| O-ring (s-38) H65sd/h90sc/se H30pv | ||||
| 36 | 980717 | 1.35 | 1.61 | |
| Ölkappe Kompl. H65sb/sd/h90sc/se (inkl.art.nr.980 | ||||
| 37 | 990945 | 3.90 | 4.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 998429 | -1.00 | -1.19 | |
| Kugellager 6302vv, Cm9uby, G23ss | ||||
| 40 | 6302VV | 9.30 | 11.07 | |
| Zahnrad H65sb/sd/h70sa | ||||
| 41 | 944916 | 49.64 | 59.07 | |
| Abstandscheibe (b) H65sb/sd/h70sa | ||||
| 42 | 944915 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 43 | 998412 | -1.00 | -1.19 | |
| Dichtungsring (a) H65sb/sd/h70sa Since 4.1984 | ||||
| 44 | 957143 | 3.30 | 3.93 | |
| Kugellager 6205 Dd | ||||
| 45 | 6205DD | 10.35 | 12.32 | |
| Lagerdeckel H65sb/sd/h70sa | ||||
| 46 | 956949 | 1.65 | 1.96 | |
| Kurbelwelle | ||||
| 48 | 998430 | 73.01 | 86.88 | |
| Rollstift D5x15,8 H65sb/sd/h70sa | ||||
| 49 | 944918 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 50 | 306097 | -1.00 | -1.19 | |
| Inbusschraube M4x12 Selbsts. For Switch Holder (t | ||||
| 51 | 983162 | 1.05 | 1.25 | |
| Kappendeckel H65sb/sd/h70sa | ||||
| 52 | 956972 | 1.05 | 1.25 | |
| Kappengummi H65sb/sd/h70sa | ||||
| 53 | 944960 | 1.05 | 1.25 | |
| Kohlenkappe C13u/m12v/div.typen H70sa | ||||
| 54 | 940540 | 1.04 | 1.23 | |
| Abschaltkohlebürsten (paar) | ||||
| 55 | 999086 | 15.26 | 18.16 | |
| Kohlekasten Zsb | ||||
| 56 | 956984 | 9.60 | 11.42 | |
| Inbusschraube M6x45 Selbstsich. | ||||
| 57 | 986940 | 1.05 | 1.25 | |
| Platte | ||||
| 58 | 980750 | 17.05 | 20.29 | |
| Handgriffgummi Dh50sa1/h55sa u.a. | ||||
| 59 | 980727 | 14.10 | 16.78 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 60 | 990079 | 1.05 | 1.25 | |
| Kugellager 6201 Vv | ||||
| 61 | 6201VV | 6.45 | 7.68 | |
| Gegenzahnrad H65sb/sd/h70sa | ||||
| 62 | 956948 | 28.88 | 34.36 | |
| Kugellager 6001 Vv | ||||
| 63 | 6001VV | 6.60 | 7.85 | |
| Halbmondkeil 4x16 H65sb/sd/h70sa Since 10.1981 | ||||
| 64 | 956850 | 1.05 | 1.25 | |
| Schneidschraube D5x65 (div.typen) | ||||
| 65 | 960251 | 1.05 | 1.25 | |
| Unterlegscheibe | ||||
| 66 | 956764 | 1.04 | 1.23 | |
| Verbinderkabel | ||||
| 67 | 994190 | 1.05 | 1.25 | |
| Lagerscheibe F30a/h65sb/sd u.a. H70sa | ||||
| 68 | 944954 | 1.05 | 1.25 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 69 | 6201DD | 6.30 | 7.50 | |
| Lagerdeckel (a) H65sb/sd/h70sa | ||||
| 70 | 944911 | 1.05 | 1.25 | |
| Kugellager 6203 Dd | ||||
| 71 | 6203DD | 7.65 | 9.10 | |
| Distanzring (a) H65sb/sd/h70sa | ||||
| 72 | 944907 | 2.40 | 2.86 | |
| Luefter | ||||
| 73 | 996370 | 14.03 | 16.69 | |
| ANKER 115 VOLT | ||||
| 74 | 360286U | 207.21 | 246.58 | |
| Anker 230v | ||||
| 74 | 360286E | 196.90 | 234.31 | |
| Luftleitring | ||||
| 75 | 306098 | 5.85 | 6.96 | |
| Stator 220v-230v H65sb/sd Includ.74 For Pan,bra,p | ||||
| 76 | 340259E | 75.90 | 90.32 | |
| VELD 110-115 VOLT | ||||
| 76 | 340259C | 70.84 | 84.30 | |
| Kohlenhalterklemme H60ma/mb u.a. H70sa | ||||
| 77 | 945932 | 1.05 | 1.25 | |
| Dichtung | ||||
| 79 | 980751 | 1.35 | 1.61 | |
| Kabelhalter H55sa/h65sd/dh50sa1 | ||||
| 80 | 985469 | 8.70 | 10.35 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 81 | 306168 | -1.00 | -1.19 | |
| Distanzbuchse | ||||
| 82 | 991711 | 1.05 | 1.25 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 83 | 938477 | 1.05 | 1.25 | |
| Gehäuseabdeckung H65sb/sd/h70sa | ||||
| 84 | 306099 | 11.55 | 13.74 | |
| Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | ||||
| 85 | 991690 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 86 | 306169 | -1.00 | -1.19 | |
| Gummi | ||||
| 87 | 930153 | 1.04 | 1.23 | |
| Kondensator Div.typen | ||||
| 88 | 994273 | 4.29 | 5.10 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 88 | 930039 | 1.95 | 2.32 | |
| Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
| 89 | 307028 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 90A | 319134 | -1.00 | -1.19 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 91 | 959140 | 3.30 | 3.93 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 92 | 959141 | 3.75 | 4.46 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 93 | 938307 | 2.13 | 2.53 | |
| Unterlegscheibe M4 (10st) | ||||
| 94 | 949423 | 1.05 | 1.25 | |
| Verbinderkabel | ||||
| 95 | 981974 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 96 | 958308Z | -1.00 | -1.19 | |
| Schalter (b) (Schraubentyp 1p) Mit Sperre | ||||
| 97 | 306143 | 17.05 | 20.29 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 98 | 990082 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 99 | 984750 | -1.00 | -1.19 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 100 | 960266 | 1.04 | 1.23 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 101 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 101 | 958049 | 1.04 | 1.23 | |
| Iso-schlauch(a)(id.7x0,5x50) H65sb/sd/h90sc/se | ||||
| 102 | 996438 | 1.05 | 1.25 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| 103 | 930804 | 3.00 | 3.57 | |
| Kabelschuh M4 (iso-rot) For Cord | ||||
| 103 | 992810 | 1.04 | 1.23 | |
| Kabel G23ss (cord Armor D8.8) For Gbr (230v) | ||||
| 104 | 500450Z | 31.63 | 37.63 | |
| Kabel 3m 2 X 1,5 H07rn-f W/Stecker 16a Cee Form 2p | ||||
| 104A | 500466Z | 38.50 | 45.82 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 314179 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 943277 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 872422 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 996373 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 985231 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 996374 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 985232 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 985233 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 996372 | -1.00 | -1.19 | |
| Fett (Dose 500 Gramm) | ||||
| 607 | 980927 | 73.01 | 86.88 | |
| Fett für Hammer. Hammerbohrer (70g) | ||||
| 608 | 308471 | 12.75 | 15.17 | |
| Fett (tube 30 Gramm) | ||||
| 609 | 981840 | 8.40 | 10.00 | |
