Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki H65SD3'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

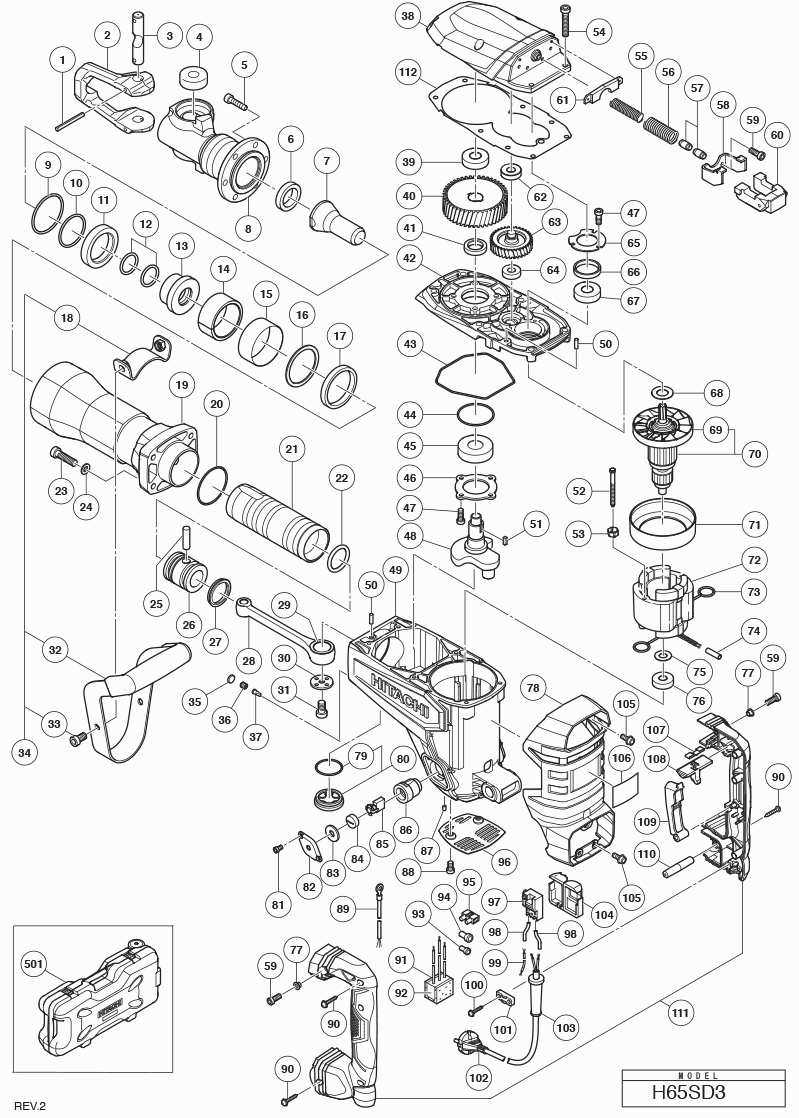

Zeichnungen der Hikoki H65SD3
Teileliste der Hikoki H65SD3
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *102 | 500487Z | |||
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| *103 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| *103 | 958049 | 1.04 | 1.23 | |
| ARMATURE ASS'Y 110 VOLT | ||||
| *70 | 361024C | 121.82 | 144.97 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| *72 | 340928E | 71.50 | 85.08 | |
| VELD 110 VOLT | ||||
| *72 | 340928C | 66.82 | 79.52 | |
| Rollstift D6x55 H65sd/h90se | ||||
| 1 | 994416 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 337040 | |||
| Halteclip für H65SD3 (Alt 337040) | ||||
| 2A | 375988 | 93.50 | 111.26 | |
| Hebelstift | ||||
| 3 | 337041 | 23.79 | 28.31 | |
| Haltefeder (a) | ||||
| 4 | 337039 | 2.25 | 2.68 | |
| Inbusschraube M8x30 Selbstsich seit 6.1981 | ||||
| 5 | 306437 | 1.35 | 1.61 | |
| Dämpfer (b) H65sd | ||||
| 6 | 996369 | 14.70 | 17.49 | |
| Zweiter Hammer | ||||
| 7 | 339702 | 53.90 | 64.14 | |
| Vorderer Deckel | ||||
| 8 | 339701 | 178.48 | 212.39 | |
| O-ring (c) H65sb/sd/h70sa | ||||
| 9 | 998428 | 2.40 | 2.86 | |
| O-ring (b) Dh15d/dh20dv/dh22vb/vd Dh24pb-vd/dh20p | ||||
| 10 | 339684 | 1.04 | 1.23 | |
| Dämpfer (a) H65sb/sd/h70sa | ||||
| 11 | 998433 | 14.70 | 17.49 | |
| O-ring | ||||
| 12 | 339681 | 1.04 | 1.23 | |
| Schaft Hülse | ||||
| 13 | 339680 | 13.50 | 16.06 | |
| Mund | ||||
| 14 | 339679 | 8.25 | 9.82 | |
| Ringabdeckung H65sb/sd/h70sa | ||||
| 15 | 956962 | 2.40 | 2.86 | |
| Urethanring (a) | ||||
| 16 | 370894 | 9.00 | 10.71 | |
| Urethanring (a) | ||||
| 17 | 370893 | 8.55 | 10.17 | |
| Handgriff komplett H65... | ||||
| 18 | 320374 | 5.85 | 6.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 339678 | |||
| ZYLINDERGEHÄUSE (ALT 339678) | ||||
| 19A | 376179 | 105.88 | 125.99 | |
| O-ring (1as-60) Div.typen, Nr90aa Since 9.1979 | ||||
| 20 | 956996 | 3.00 | 3.57 | |
| Schläger | ||||
| 21 | 339677 | 97.63 | 116.17 | |
| O-ring (a) Dh20dv/dh22vb/vd/ Dh24pb-vd/dh20pb | ||||
| 22 | 998414 | 11.85 | 14.10 | |
| Sechskantschraube M8x40 Since 7.2005 | ||||
| 23 | 323734 | 1.65 | 1.96 | |
| Bolzenscheibe H65sd2 | ||||
| 24 | 323212 | 1.05 | 1.25 | |
| Stift (1) | ||||
| 25 | 944928 | 13.80 | 16.42 | |
| Kolben | ||||
| 26 | 339676 | 15.68 | 18.65 | |
| Öldichtung | ||||
| 27 | 998415 | 7.35 | 8.75 | |
| Stange | ||||
| 28 | 998434 | 46.75 | 55.63 | |
| Nadellager(ntn8e-nk18/20rdo) | ||||
| 29 | 944921 | 19.39 | 23.07 | |
| U-scheibe Kurbelwelle H65sb/sd H70sa | ||||
| 30 | 956955 | 3.30 | 3.93 | |
| Inbusschraube M8x16 Selbstsich. | ||||
| 31 | 996364 | 1.05 | 1.25 | |
| Griff | ||||
| 32 | 306166 | 75.90 | 90.32 | |
| Sechskantschraube M8x16 | ||||
| 33 | 320375 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34 | 306165 | |||
| Filzdichtung (b) Dh24pc3 | ||||
| 35 | 324544 | 1.65 | 1.96 | |
| Kopfschraube | ||||
| 36 | 338313 | 4.50 | 5.36 | |
| VENTIL | ||||
| 37 | 995396 | 1.80 | 2.14 | |
| Getriebedeckel | ||||
| 38 | 339674 | 25.99 | 30.93 | |
| Kugellager 6302vv, Cm9uby, G23ss | ||||
| 39 | 6302VV | 9.30 | 11.07 | |
| Endgetriebe | ||||
| 40 | 339672 | 17.88 | 21.27 | |
| Abstandscheibe (b) H65sb/sd/h70sa | ||||
| 41 | 944915 | 3.60 | 4.28 | |
| Innere Abdeckung | ||||
| 42 | 339669 | 29.70 | 35.34 | |
| Sicherungsring H65sb2 | ||||
| 43 | 323725 | 4.80 | 5.71 | |
| O-ring | ||||
| 44 | 331244 | 1.05 | 1.25 | |
| Kugellager 6205 Dd | ||||
| 45 | 6205DD | 10.35 | 12.32 | |
| Lagerdeckel H65sb/sd/h70sa | ||||
| 46 | 956949 | 1.65 | 1.96 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 47 | 990079 | 1.05 | 1.25 | |
| Kurbelwelle | ||||
| 48 | 339671 | 34.38 | 40.91 | |
| Kurbelwelle | ||||
| 48A | 339671 | 34.38 | 40.91 | |
| Gehäusebaugruppe inkl. 86,87 | ||||
| 49 | 339665 | 140.25 | 166.90 | |
| Gehäusebaugruppe inkl. 86,87 | ||||
| 49A | 339665 | 140.25 | 166.90 | |
| Rollstift D5x15,8 H65sb/sd/h70sa | ||||
| 50 | 944918 | 1.05 | 1.25 | |
| Keil 4x4x12 Bm25y/h90sc/se/h30pv | ||||
| 51 | 931008 | 1.05 | 1.25 | |
| Schneidschraube D5x65 (div.typen) | ||||
| 52 | 960251 | 1.05 | 1.25 | |
| Unterlegscheibe | ||||
| 53 | 956764 | 1.04 | 1.23 | |
| Seal Lock Hex. Gewindestift M6x40 | ||||
| 54 | 322494 | 1.80 | 2.14 | |
| Handgriff Feder (b) | ||||
| 55 | 339697 | 1.80 | 2.14 | |
| Handgriff Feder (a) | ||||
| 56 | 339696 | 1.80 | 2.14 | |
| Handgriffdämpfer H41sa/h45ma u.a. H70sa/h45mr | ||||
| 57 | 310124 | 4.20 | 5.00 | |
| Handgriff-Leitfaden | ||||
| 58 | 339695 | 4.50 | 5.36 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 59 | 990079 | 1.05 | 1.25 | |
| Handgriff Gewicht | ||||
| 60 | 339698 | 51.43 | 61.20 | |
| Griffstopper | ||||
| 61 | 339694 | 1.04 | 1.23 | |
| Kugellager 6201 Vv | ||||
| 62 | 6201VV | 6.45 | 7.68 | |
| Gegentriebe | ||||
| 63 | 339673 | 42.35 | 50.40 | |
| Kugellager 6001 Vv | ||||
| 64 | 6001VV | 6.60 | 7.85 | |
| Lagerdeckel (a) H65sb/sd/h70sa | ||||
| 65 | 944911 | 1.05 | 1.25 | |
| Abstandsring (a) | ||||
| 66 | 339670 | 2.55 | 3.03 | |
| Kugellager 6203 Dd | ||||
| 67 | 6203DD | 7.65 | 9.10 | |
| Lagerring | ||||
| 68 | 333222 | 1.05 | 1.25 | |
| Luefter | ||||
| 69 | 333196 | 6.75 | 8.03 | |
| ARMATURE ASS'Y 110 VOLT | ||||
| 70 | 361024C | 121.82 | 144.97 | |
| Lüfterführung | ||||
| 71 | 339668 | 1.95 | 2.32 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 72 | 340928E | 71.50 | 85.08 | |
| VELD 110 VOLT | ||||
| 72 | 340928C | 66.82 | 79.52 | |
| Kohlenhalterklemme H60ma/mb u.a. H70sa | ||||
| 73 | 945932 | 1.05 | 1.25 | |
| Vinylschlauch L55 | ||||
| 74 | 322530 | 1.65 | 1.96 | |
| Lagerscheibe F30a/h65sb/sd u.a. H70sa | ||||
| 75 | 944954 | 1.05 | 1.25 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 76 | 6201DD | 6.30 | 7.50 | |
| Distanzbuchse | ||||
| 77 | 991711 | 1.05 | 1.25 | |
| Rückdeckel | ||||
| 78 | 339692 | 6.75 | 8.03 | |
| O-ring (s-38) H65sd/h90sc/se H30pv | ||||
| 79 | 980717 | 1.35 | 1.61 | |
| Ölkappe Kompl. H65sb/sd/h90sc/se (inkl.art.nr.980 | ||||
| 80 | 990945 | 3.90 | 4.64 | |
| Inbusschraube M4x8 Selbstsichernd | ||||
| 81 | 877838 | 1.05 | 1.25 | |
| Kappe H65sb2 | ||||
| 82 | 323727 | 1.65 | 1.96 | |
| Kappengummi H65sb/sd/h70sa | ||||
| 83 | 944960 | 1.05 | 1.25 | |
| Kohlenkappe C13u/m12v/div.typen H70sa | ||||
| 84 | 940540 | 1.04 | 1.23 | |
| Abschaltkohlebürsten (paar) | ||||
| 85 | 999086 | 15.26 | 18.16 | |
| Kohlekasten Zsb | ||||
| 86 | 956984 | 9.60 | 11.42 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 87 | 938477 | 1.05 | 1.25 | |
| Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | ||||
| 88 | 991690 | 1.05 | 1.25 | |
| Verbinderkabel | ||||
| 89 | 994190 | 1.05 | 1.25 | |
| Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
| 90 | 307028 | 1.05 | 1.25 | |
| Gummi | ||||
| 91 | 930153 | 1.04 | 1.23 | |
| Geräuschunterdrücker W/Geräuschunterdrücker Band | ||||
| 92 | 370895 | 2.10 | 2.50 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 93 | 959140 | 3.30 | 3.93 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 94 | 959141 | 3.75 | 4.46 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 95 | 938307 | 2.13 | 2.53 | |
| Schwanzabdeckung | ||||
| 96 | 339675 | 2.70 | 3.21 | |
| Schalter | ||||
| 97 | 337051 | 14.40 | 17.14 | |
| Iso-schlauch(a)(id.7x0,5x50) H65sb/sd/h90sc/se | ||||
| 98 | 996438 | 1.05 | 1.25 | |
| Weiße Verkabelung | ||||
| 99 | 337054 | 1.04 | 1.23 | |
| Verbinderkabel, schwarz | ||||
| 99 | 337055 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 100 | 984750 | |||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 101 | 960266 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 102 | 500446Z | |||
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 103 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 103 | 958049 | 1.04 | 1.23 | |
| Unterstützung | ||||
| 104 | 337052 | 3.45 | 4.11 | |
| Nylock Schraube M5 (mit Flansch) | ||||
| 105 | 339693 | 1.04 | 1.23 | |
| Blattfeder (a) | ||||
| 107 | 339691 | 1.04 | 1.23 | |
| Drucktaste | ||||
| 108 | 339690 | 1.04 | 1.23 | |
| Umschalthebel (1) | ||||
| 109 | 337058 | 1.35 | 1.61 | |
| Handgriffschaft | ||||
| 110 | 338175 | 1.04 | 1.23 | |
| Handgriff Set (a+b) | ||||
| 111 | 339699 | 11.85 | 14.10 | |
| Dichtungspackung | ||||
| 112 | 370913 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 339664 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 985231 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 985232 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 985233 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 996372 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 996373 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 996374 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 336375 | |||
| Radschaft-Set | ||||
| 608 | 337337 | 14.70 | 17.49 | |
| Riegel-Set (2 Stck.) | ||||
| 609 | 337338 | 3.45 | 4.11 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 402616 | |||
| Fett (Dose 500 Gramm) | ||||
| 611 | 980927 | 73.01 | 86.88 | |
| Fett (tube 30 Gramm) | ||||
| 612 | 981840 | 8.40 | 10.00 | |
| Fett für Hammer. Hammerbohrer (70g) | ||||
| 613 | 308471 | 12.75 | 15.17 | |
