Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki H90'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

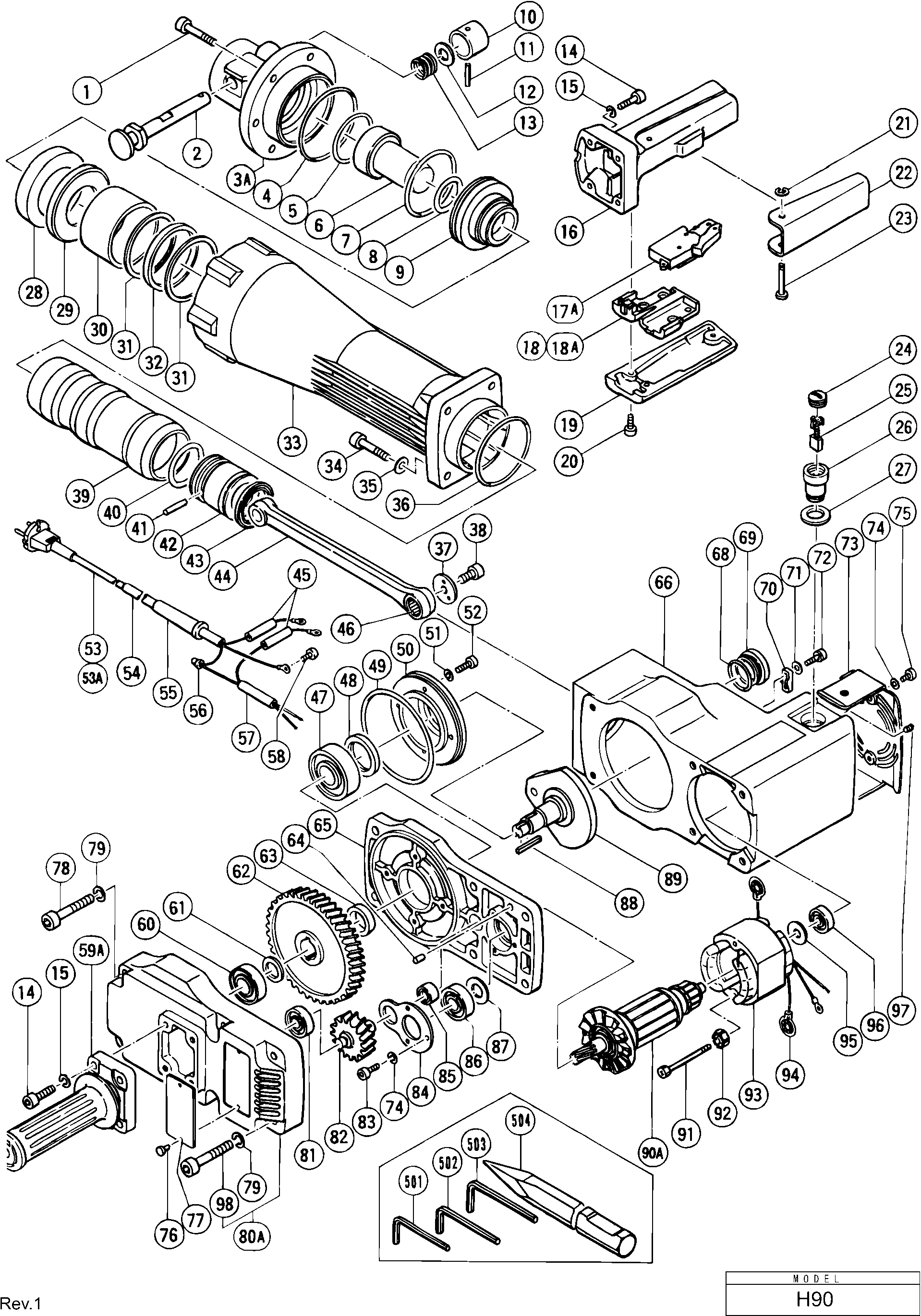

Zeichnungen der Hikoki H90
Teileliste der Hikoki H90
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 992889 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 992886 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3A | 992861 | |||
| O-ring (s-90) H90se/nv83a/nr83a | ||||
| 4 | 877316 | 2.55 | 3.03 | |
| O-ring H90sc/se | ||||
| 5 | 993188 | 14.71 | 17.51 | |
| Zweithammer H90sa | ||||
| 6 | 992878 | 55.41 | 65.94 | |
| O-ring (d) H90sc/se | ||||
| 7 | 992865 | 8.70 | 10.35 | |
| O-ring (a) H90sc/se | ||||
| 8 | 956503 | 5.85 | 6.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9 | 992860 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10 | 992862 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11 | 980256 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 992864 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13 | 992863 | |||
| Inbusschraube M8x30 Selbstsich. | ||||
| 14 | 986894 | 1.05 | 1.25 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 15 | 949457 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16 | 992867 | |||
| Schalter Div. Bohr-meisselhämmer For Usa | ||||
| 17A | 992891 | 22.83 | 27.16 | |
| Halterung Dh28y/h55sa Till 7.1988 | ||||
| 18 | 981869 | 6.30 | 7.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18A | 990082 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 992868 | |||
| Inbusschraube M5x16 Selbstsich. | ||||
| 20 | 990079 | 1.05 | 1.25 | |
| Sicherungsring D4 (e-type) | ||||
| 21 | 968643 | 1.95 | 2.32 | |
| Schalterhebel H90sc/se/h70sa | ||||
| 22 | 992869 | 8.70 | 10.35 | |
| Stift (1) | ||||
| 23 | 992870 | 5.25 | 6.25 | |
| Kohlenkappe H90sc/se/m12sa/v | ||||
| 24 | 937949 | 1.35 | 1.61 | |
| Kohlenbürsten (paar) | ||||
| 25 | 999044 | 4.50 | 5.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 26 | 993742 | |||
| Halteplatte Ct8fa | ||||
| 27 | 956683 | 1.05 | 1.25 | |
| Dämpfer H90sc/se | ||||
| 28 | 992859 | 25.99 | 30.93 | |
| Dämpferplatte H90sa | ||||
| 29 | 992858 | 35.06 | 41.72 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30 | 992857 | |||
| Unterlegscheibe H90sa | ||||
| 31 | 992855 | 2.40 | 2.86 | |
| Urethanring H90sa | ||||
| 32 | 992856 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 992890 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34 | 993198 | |||
| Unterlegscheibe M10 (10st) | ||||
| 35 | 949445 | 1.35 | 1.61 | |
| O-ring H60ma/mb/h90sc/se | ||||
| 36 | 993195 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 37 | 956486 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 992850 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 992854 | |||
| O-ring (b) H90sa | ||||
| 40 | 992853 | 9.60 | 11.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 956491 | |||
| Kolben | ||||
| 42 | 992852 | 38.36 | 45.65 | |
| Öldichtung (a) H90sa | ||||
| 43 | 992877 | 9.60 | 11.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 44 | 956484 | |||
| Kugellager | ||||
| 46 | 956485 | 16.36 | 19.47 | |
| Kugellager 6305 Vv | ||||
| 47 | 6305VV | 13.89 | 16.53 | |
| Öldichtung H90sc/se | ||||
| 48 | 992846 | 2.40 | 2.86 | |
| O-ring (a) H90sc/se | ||||
| 49 | 992847 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 50 | 992845 | |||
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 51 | 949455 | 1.05 | 1.25 | |
| Inbusschraube M6x20 Selbstsich. | ||||
| 52 | 992803 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 53 | 500398Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 54 | 992866 | |||
| Kabeltülle D12.3 | ||||
| 55 | 930217 | 3.00 | 3.57 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 56 | 959141 | 3.75 | 4.46 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 58 | 949292 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 59 | 956527 | |||
| Kugellager 6204 Vv | ||||
| 60 | 6204VV | 9.15 | 10.89 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 956482 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 62 | 992848 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 63 | 956480 | |||
| Stift D8x14 (10st) | ||||
| 64 | 949480 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 65 | 992872 | |||
| O-ring (s-34) H90sa/vb13y/vrv16 H45mr | ||||
| 68 | 980879 | 1.05 | 1.25 | |
| Ölkappe Vrv16/dh20v/dh25pb | ||||
| 69 | 980880 | 1.35 | 1.61 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 70 | 937631 | 1.04 | 1.23 | |
| Unterlegscheibe M4 (10st) | ||||
| 71 | 949423 | 1.05 | 1.25 | |
| Schraube M4X14 | ||||
| 72 | 951122 | 1.05 | 1.25 | |
| Gehäuseabdeckung H90sa Includ.113 | ||||
| 73 | 992893 | 18.98 | 22.58 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 74 | 949454 | 1.04 | 1.23 | |
| Inbusschraube Mit Dichtung M5x10, C8fshe, C8fse | ||||
| 75 | 877839 | 1.05 | 1.25 | |
| Niete D 2,5 X 4,8 (10st) Three-phase | ||||
| 76 | 949510 | 1.04 | 1.23 | |
| Inbusschraube M10x60 Selbstsich. | ||||
| 78 | 992851 | 2.40 | 2.86 | |
| Federscheibe M10 (10st) | ||||
| 79 | 949458 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 80A | 992892 | |||
| Kugellager 6201 Vv | ||||
| 81 | 6201VV | 6.45 | 7.68 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 82 | 992843 | |||
| Inbusschraube M5x14 Selbstsich., Cm9uby | ||||
| 83 | 984509 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 84 | 992842 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 85 | 992844 | |||
| Kugellager 6203vv | ||||
| 86 | 6203VV | 7.80 | 9.28 | |
| Lagerscheibe H60ma/mb/h90sc/se | ||||
| 87 | 992841 | 1.05 | 1.25 | |
| Keil 4x4x15 Cm12y/ct8fa Till 9.1981 | ||||
| 88 | 948919 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 89 | 992849 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 90A | 992876F | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 91 | 937925 | |||
| Unterlegscheibe | ||||
| 92 | 956764 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 93 | 992883F | |||
| Kohlenhalterklemme H60ma/mb u.a. H70sa | ||||
| 94 | 945932 | 1.05 | 1.25 | |
| Lagerscheibe F30a/h65sb/sd u.a. H70sa | ||||
| 95 | 944954 | 1.05 | 1.25 | |
| Kugellager 6201 Vv | ||||
| 96 | 6201VV | 6.45 | 7.68 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 97 | 938477 | 1.05 | 1.25 | |
| Inbusschraube M10x55 Selbstsich. | ||||
| 98 | 996433 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 944458 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 872422 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 993740 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 956460 | |||
| Fett (Dose 500 Gramm) | ||||
| 601 | 980927 | 73.01 | 86.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602A | 311444 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 956462 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 956464 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 992881 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 936728 | |||
| Fett für Hammer. Hammerbohrer (70g) | ||||
| 608 | 308471 | 12.75 | 15.17 | |
