Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki H90SG'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

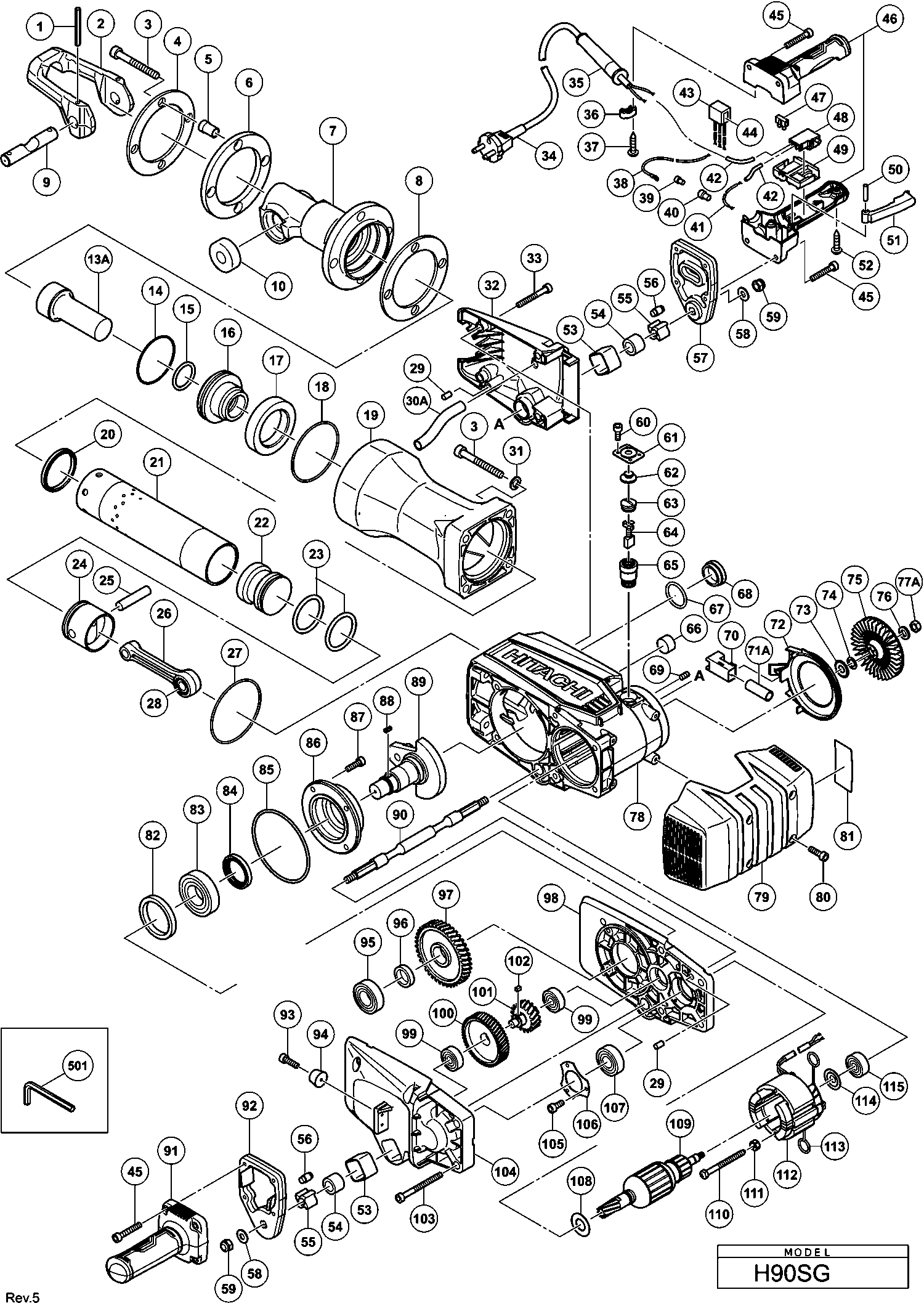

Zeichnungen der Hikoki H90SG
Teileliste der Hikoki H90SG
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Rollstift D6x55 H65sd/h90se | ||||
1 | 994416 | 1.05 | 1.25 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
2 | 337040 | |||
Nylock Sechskantschaft Hd. Schraube M12x65 | ||||
3 | 337028 | 2.70 | 3.21 | |
Dämpferplatte Seit 7.2005 | ||||
4 | 337037 | 17.19 | 20.45 | |
Halsband | ||||
5 | 337036 | 4.20 | 5.00 | |
Frontdämpfer (a) | ||||
6 | 337035 | 7.80 | 9.28 | |
Vorderer Deckel | ||||
7 | 337030 | 201.71 | 240.04 | |
Vorderer Dämpfer (b) | ||||
8 | 337034 | 4.95 | 5.89 | |
Hebelstift | ||||
9 | 337041 | 23.79 | 28.31 | |
Haltefeder (a) | ||||
10 | 337039 | 2.25 | 2.68 | |
O-ring H90sc/se | ||||
12 | 993188 | 14.71 | 17.51 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
13 | 337033 | |||
Zweiter Hammer (alt 337033) | ||||
13A | 370004 | 115.43 | 137.36 | |
O-ring (d) H90sc/se | ||||
14 | 992865 | 8.70 | 10.35 | |
O-ring (a) Dh20dv/dh22vb/vd/ Dh24pb-vd/dh20pb | ||||
15 | 337032 | 7.65 | 9.10 | |
Hammerhalter | ||||
16 | 337031 | 37.68 | 44.83 | |
Dämpfer H90sc/se | ||||
17 | 992859 | 25.99 | 30.93 | |
O-ring (c) Dh40ma/mb/mr | ||||
18 | 337029 | 1.95 | 2.32 | |
Zylindergehäuse | ||||
19 | 337026 | 208.73 | 248.38 | |
Zylinderdämpfer | ||||
20 | 337025 | 1.35 | 1.61 | |
Zylinder | ||||
21 | 337023 | 181.64 | 216.15 | |
Schläger | ||||
22 | 337024 | 21.59 | 25.69 | |
O-ring | ||||
23 | 337021 | 14.58 | 17.34 | |
Kolben | ||||
24 | 337020 | 27.36 | 32.56 | |
Kolbenstift H60ma/mb | ||||
25 | 337022 | 7.20 | 8.57 | |
Stange | ||||
26 | 337019 | 40.01 | 47.61 | |
O-ring Vb16y | ||||
27 | 319685 | 4.35 | 5.18 | |
Kugellager | ||||
28 | 956485 | 16.36 | 19.47 | |
Stift D8x14 (10st) | ||||
29 | 949480 | 3.30 | 3.93 | |
Vinylschlauch Dh40mry | ||||
30 | 326541 | 1.65 | 1.96 | |
Rohr | ||||
30A | 319363 | 1.65 | 1.96 | |
Unterlegscheibe D12 | ||||
31 | 337027 | 1.04 | 1.23 | |
Lüfterabdeckungs-Baugruppe | ||||
32 | 337012 | 24.89 | 29.62 | |
Bolzen für H85 | ||||
33 | 985226 | 1.05 | 1.25 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
34 | 930053 | |||
Kabelpanzer D14.2 | ||||
35 | 337049 | 8.55 | 10.17 | |
Kabelpanzer D10.7 | ||||
35 | 337050 | 7.95 | 9.46 | |
Klemmenhalterung | ||||
36 | 337053 | 1.04 | 1.23 | |
Kabelklemme Div.typen, Cm9uby, G23ss | ||||
36 | 960266 | 1.04 | 1.23 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
37 | 956636 | |||
Verkabelung 350l | ||||
38 | 337056 | 1.20 | 1.43 | |
Verbinder 50091 (10st) Div.typen | ||||
39 | 959140 | 3.30 | 3.93 | |
Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
40 | 959141 | 3.75 | 4.46 | |
Weiße Verkabelung | ||||
41 | 337054 | 1.04 | 1.23 | |
Verbinderkabel, schwarz | ||||
41 | 337055 | 1.04 | 1.23 | |
Iso-schlauch(a)(id.7x0,5x50) H65sb/sd/h90sc/se | ||||
42 | 996438 | 1.05 | 1.25 | |
Gummi | ||||
43 | 930153 | 1.04 | 1.23 | |
Störungskondensator | ||||
44 | 317491 | 7.35 | 8.75 | |
Inbusschraube M6x30 Selbstsich. | ||||
45 | 993496 | 1.05 | 1.25 | |
Handgriff (a+b) Set Dh30pc2 | ||||
46 | 337057 | 16.09 | 19.14 | |
Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
47 | 938307 | 2.13 | 2.53 | |
Schalter | ||||
48 | 337051 | 14.40 | 17.14 | |
Unterstützung | ||||
49 | 337052 | 3.45 | 4.11 | |
Stift D6x28 | ||||
50 | 337363 | 5.10 | 6.07 | |
Umschalthebel (1) | ||||
51 | 337058 | 1.35 | 1.61 | |
Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
52 | 307028 | 1.05 | 1.25 | |
Puffer (b) G18u/ua/ub u.a. For Noise Suppressor | ||||
53 | 337013 | 1.95 | 2.32 | |
Befestigung Dämpfer Dh50mr | ||||
54 | 337042 | 1.04 | 1.23 | |
Halter (a) H90sc/se | ||||
55 | 337044 | 12.60 | 14.99 | |
Griffdämpfer (a) | ||||
56 | 337045 | 3.45 | 4.11 | |
Handgriffhalter (b) | ||||
57 | 337046 | 26.68 | 31.74 | |
Unterlegscheibe M10 (10st) | ||||
58 | 949434 | 1.35 | 1.61 | |
Selbstsichernde Mutter (Nyloneinsatz) M10 | ||||
59 | 337048 | 1.04 | 1.23 | |
Inbusschraube M4x10 Selbsts. | ||||
60 | 878356 | 1.05 | 1.25 | |
Kappenabdeckung | ||||
61 | 337017 | 1.04 | 1.23 | |
Gummikappe H90sc/se | ||||
62 | 992894 | 4.20 | 5.00 | |
Kohlenkappe H90sc/se/m12sa/v | ||||
63 | 937949 | 1.35 | 1.61 | |
Abschaltkohlebürsten (paar) | ||||
64 | 999086 | 15.26 | 18.16 | |
Kohlekasten Zsb | ||||
65 | 305597 | 6.45 | 7.68 | |
Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
66 | 336997 | 1.04 | 1.23 | |
O-ring (s-38) H65sd/h90sc/se H30pv | ||||
67 | 980717 | 1.35 | 1.61 | |
Ölkappe Kompl. H65sb/sd/h90sc/se (inkl.art.nr.980 | ||||
68 | 990945 | 3.90 | 4.64 | |
Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
69 | 938477 | 1.05 | 1.25 | |
Huelse (1) | ||||
70 | 336999 | 1.65 | 1.96 | |
Vinylschlauch L55 | ||||
71 | 336998 | 1.04 | 1.23 | |
Vinylschlauch L55 | ||||
71A | 322530 | 1.65 | 1.96 | |
Luftleitfaden | ||||
72 | 337010 | 2.40 | 2.86 | |
Staubscheibe (fw) | ||||
73 | 337387 | 1.80 | 2.14 | |
Gummischeibe (fw) | ||||
74 | 337386 | 1.80 | 2.14 | |
Luefter | ||||
75 | 337011 | 4.50 | 5.36 | |
Bolzenscheibe H65sd2 | ||||
76 | 323212 | 1.05 | 1.25 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
77A | 327325 | |||
Gehäuse | ||||
78 | 336996 | 159.50 | 189.80 | |
Gehaeusedeckel (1) | ||||
79 | 337018 | 15.13 | 18.00 | |
Inbusschraube M6x16 Selbstsich. | ||||
80 | 990935 | 1.05 | 1.25 | |
Distanzring | ||||
82 | 337003 | 12.15 | 14.46 | |
Kugellager 6207vvcmps2s | ||||
83 | 6207VV | 17.46 | 20.78 | |
Öldichtung | ||||
84 | 337364 | 12.75 | 15.17 | |
O-ring | ||||
85 | 337004 | 2.70 | 3.21 | |
Lagerschale | ||||
86 | 337002 | 14.16 | 16.85 | |
Inbusschraube M8x18 Selbstsich. | ||||
87 | 305603 | 1.04 | 1.23 | |
Keil 4x4x12 Bm25y/h90sc/se/h30pv | ||||
88 | 931008 | 1.05 | 1.25 | |
Kurbelwelle | ||||
89 | 337005 | 38.50 | 45.82 | |
Handgriffschaft | ||||
90 | 337043 | 23.65 | 28.14 | |
Seitengriff | ||||
91 | 337059 | 14.40 | 17.14 | |
Griffhalter (a) | ||||
92 | 337047 | 22.96 | 27.33 | |
Seal Lock Hex. Steckdosenkopf Bolt M4x20 | ||||
93 | 333320 | 1.80 | 2.14 | |
Gummipuffer H90sc/se | ||||
94 | 305629 | 7.65 | 9.10 | |
Kugellager 6205 Vv | ||||
95 | 6205VV | 10.80 | 12.85 | |
Distanzring (a) H90sc/se | ||||
96 | 337007 | 2.70 | 3.21 | |
Endzahnrad H90sc/se | ||||
97 | 337006 | 30.94 | 36.82 | |
Innendeckel | ||||
98 | 337000 | 29.98 | 35.67 | |
Kugellager 6301vv, Cm9uby, G23ss | ||||
99 | 6301VV | 8.55 | 10.17 | |
Erstes Zahnrad H90sc/se | ||||
100 | 337015 | 22.83 | 27.16 | |
Zweites Zahnrad Dh22vb/vd/ Dh24pb-vd/dh20pb | ||||
101 | 337014 | 33.83 | 40.25 | |
Keil 5x5x8 Cl10d | ||||
102 | 984487 | 1.05 | 1.25 | |
Inbusschraube M10x60 Selbstsich. | ||||
103 | 992851 | 2.40 | 2.86 | |
Getriebegehaeuse | ||||
104 | 337016 | 36.85 | 43.85 | |
Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | ||||
105 | 991690 | 1.05 | 1.25 | |
Lagerdeckel (a) H90sc/se | ||||
106 | 337001 | 1.04 | 1.23 | |
Kugellager 6204 Dd | ||||
107 | 6204DD | 9.00 | 10.71 | |
Lagerunterlegscheibe (a) | ||||
108 | 337008 | 1.04 | 1.23 | |
Anker 230v | ||||
109 | 360974E | 114.40 | 136.14 | |
Schneidschraube D5x60, G23ss | ||||
110 | 961501 | 1.04 | 1.23 | |
Unterlegscheibe | ||||
111 | 956764 | 1.04 | 1.23 | |
Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
112 | 340876E | 68.34 | 81.32 | |
Kohlenhalterklemme H60ma/mb u.a. H70sa | ||||
113 | 945932 | 1.05 | 1.25 | |
Lagerscheibe (b) | ||||
114 | 337009 | 1.04 | 1.23 | |
Kugellager 6301 Dd | ||||
115 | 6301DD | 6.75 | 8.03 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
501 | 944459 | |||
Fett (Dose 500 Gramm) | ||||
601 | 980927 | 73.01 | 86.88 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
602 | 313692 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
603 | 985230 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
604 | 996372 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
605 | 985231 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
606 | 985232 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
607 | 985233 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
608 | 305880 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
609 | 308092 | |||
Service Kit H90sg inkl.3,14,15,18,20,23,27,6 | ||||
610A | 338319 | 120.18 | 143.01 |
