Hikoki Htd-2520Pfa Zeichnungen und Teile

Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki HTD-2520PFA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

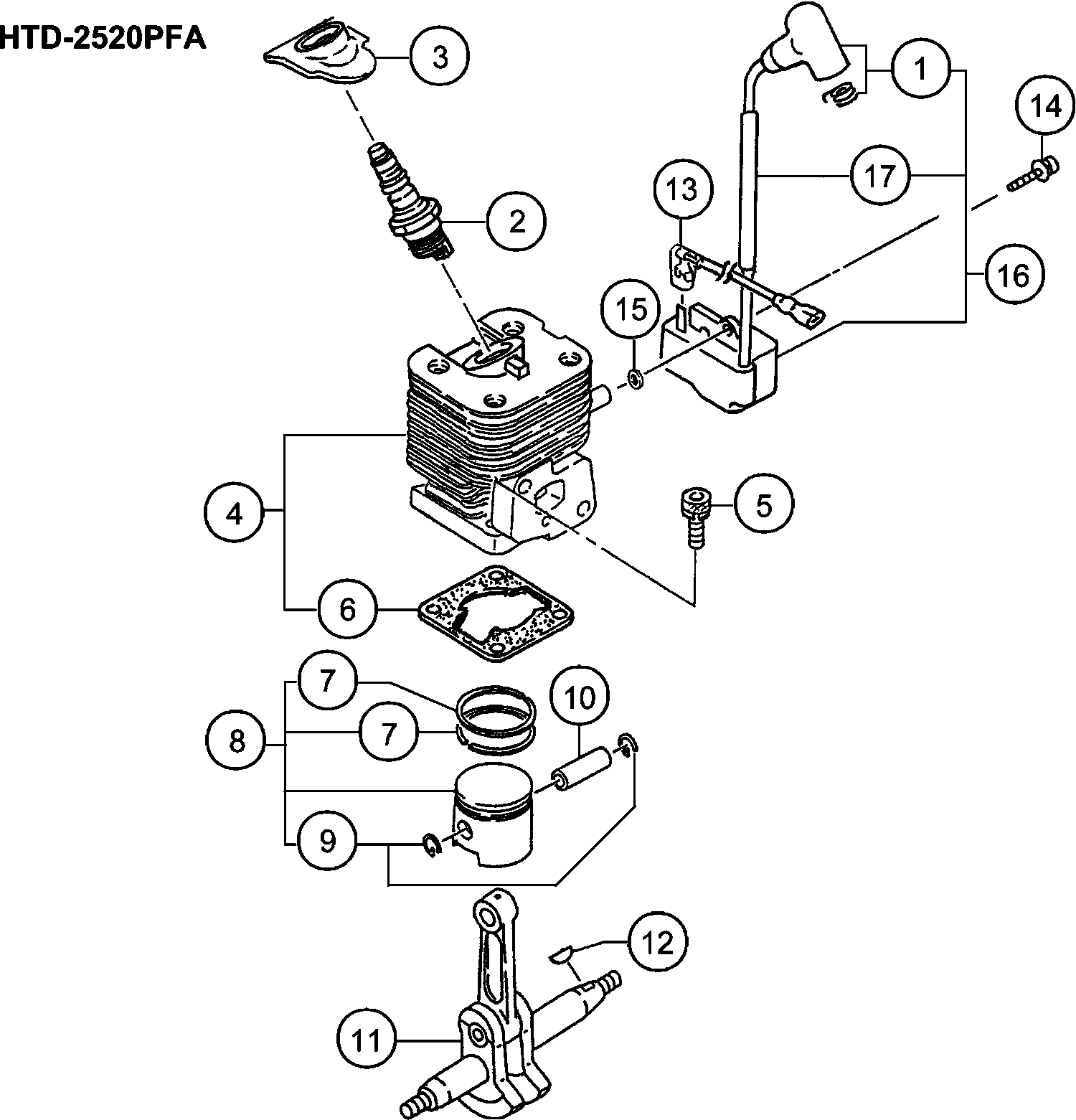

Zeichnungen der Hikoki HTD-2520PFA

Teileliste der Hikoki HTD-2520PFA

Pos.	Beschreibung	Preis ohne MwSt	Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Steckerkappe Rb24e
1	6684894	8.58	10.20

Zündkerzenbaugruppe (alt 6685085)
2	6699317	6.76	8.05

Keine Informationen verfügbar, nicht bestellbar
3	6688334

Zylinder-set alte Art.nr. 001-03002-90
4	6685462	66.40	79.02

Sechskantbolzen Cg24ekb
5	6684586	2.15	2.56

Zylinderdichtung alte Art.nr. 017-03002-21
6	6685728	1.15	1.37

Kolbenring Cg24ekb
7	6684588	8.58	10.20

Kolben Set alte Art.nr. 030-01680-90
8	6685877	28.14	33.48

Sicherungsring neue Art.nr. 039-00000-20
9	6685078	1.15	1.37

Kolbenbolzen alte Art.nr. 037-07020-20
10	6686016	2.31	2.75

Nicht mehr lieferbar, kein Ersatz
11	6686176

Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
12	6684899	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
13	6687840

Sechskantbolzen Cg24ekb Till H124040
14	6684599	2.15	2.56

Unterlegscheibe Cg24ekb
15	6684600	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
16	6687704

Keine Informationen verfügbar, nicht bestellbar
17	6688316

Getriebewelle Cg24ekb
31	6684604	2.15	2.56

Getriebewelle Cg24ekb
31	6684605	2.15	2.56

Nicht mehr lieferbar, kein Ersatz
32	6688047

Nicht mehr lieferbar, kein Ersatz
33	6686529

Öldichtung Cg24ekb
34	6684607	4.29	5.10

Kugellager Cg24ekb
35	6684608	3.80	4.52

Nicht mehr lieferbar, kein Ersatz
36	6686705

Bolzen 6x22 alte Art.nr. 100-02100-20
37	6686771	1.15	1.37

Sechskantbolzen Cg24ekb
38	6684786	2.15	2.56

Sechskantbolzen 5x45 alte Art.nr. 990-51050-453
39	6695055	1.15	1.37

Federscheibe Cg24ekd
40	6684834	2.15	2.56

Magnetzünder Rotor kpl Alte Art.nr.155-21744-80
41	6687418	28.14	33.48

Ring
42	6684971	1.04	1.23

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
43	6684611	2.15	2.56

Sechskantmutter Cg24ekb
44	6684612	2.15	2.56

Ansaugkrümmerdichtung
51	6689874	2.31	2.75

Keine Informationen verfügbar, nicht bestellbar
52	6689937

Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
53	6695515	1.15	1.37

Vergaserdichtung (ALT 402-0602K-21/6689836)
54	6684615	2.15	2.56

O-Ring P-15
55	6698966	1.04	1.23

Nicht mehr lieferbar, kein Ersatz
56	6690122

Manschette 7.5
57	6690804	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
58	6691261

Keine Informationen verfügbar, nicht bestellbar
59	6684658

Kontrollschild alte Art.nr.476-01700-20
60	6690843	1.15	1.37

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
61	6684662	2.15	2.56

Schraube Cg24ekb nicht mehr lieferbar! alte Art.n
62	6684660	2.15	2.56

Filter Schwamm
63	6690364	1.15	1.37

Filterabdeckung
64	6690415	5.28	6.28

Spezialschraube
65	6689737	1.15	1.37

Vergaser Set Wyl139a
66	6690463	65.73	78.21

Nicht mehr lieferbar, kein Ersatz
67	6688174

Clip Cg24ekb
68	6684619	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
69	6684620

Tank F T
70	6699335	15.28	18.18

Tankdeckel alte Art.nr.595-03002-90 Since K032881
71	6691748	7.59	9.03

Manschette 5.8 alte Art.nr.659-00801-20 Till G103
73	6692244	1.15	1.37

Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185
75	6695505	1.15	1.37

Spannschlosskappe Since C026901
76	6691337	1.15	1.37

Hauptpumpe
77	6685139	5.94	7.07

Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504
78	6692347	1.15	1.37

Kraftstoffleitung 2.5x4x70 alte Art.-nr.700-02504
79	6692346	1.15	1.37

Rückkehr Dichtung (alt 6684627)
80	6697846	1.04	1.23

Drosselklappenfixierdraht Cg24ekb
81	6684629	4.29	5.10

Vergaserdichtung
82	6689828	3.30	3.93

Schalldämpferschutz alte Art.-nr.738-03002-21
91	6692772	9.90	11.78

Schalldämpfer Ass'y
92A	6601160	72.45	86.22

Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb
94A	6696547	1.05	1.25

Sechskantschraube 6x55 alte Art.nr. 990-53060-553
95	6695086	1.15	1.37

Lüftergehäuse
97	6686957	16.79	19.98

Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
98	6684675	11.55	13.74

Seilhaspel Starter alte Art.nr. 774-06097-20
99	6693066	3.30	3.93

Stellschraube alte Art.nr. 839-02010-20 Till 7.20
100	6693633	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
101	6693405

Primäre Kabel-gummidichtung
102	6688049	1.15	1.37

Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2
103	6693168	2.31	2.75

Startergriff alte Art.nr. 785-06410-20
104	6693237	1.15	1.37

Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15
105	6684682	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
106	6692718

Ring
108	6684661	2.15	2.56

Schraube 5x8/s alte Art.nr. 994-14050-081 Till G0
110	6695332	1.05	1.25

Kupplung kpl.
111	6688494	9.74	11.59

Blechschraube 4.5x10 alte Art.nr. 990-73045-104
112	6695104	1.15	1.37

Bolzen 4x12ps alte Art.nr. 994-25040-128
113	6695441	1.15	1.37

Feder f. Startersperre Cg24ekb
114	6684684	4.29	5.10

Startersperre alte Art.nr. 788-06500-20
115	6693319	2.31	2.75

Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
121	6684698	4.29	5.10

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
122	6684697	6.44	7.66

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
123	6684696	2.15	2.56

O-RING (ALT 550-25100-20)
124	6684695	4.29	5.10

Hauptdüse Nr. 35 alte Art.nr.599-2001w-35
125	6691873	6.28	7.47

Pumpendichtung alte Art.nr.577-25100-20
126	6691457	7.10	8.45

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
127	6684693	8.58	10.20

Schutzsieb Cg24ekb
128	6684700	4.29	5.10

Pumpengehäuse alte Art.nr.575-25225-80
129	6691435	15.26	18.16

Nicht mehr lieferbar, kein Ersatz
130	6685220

Dosiermembrane alte Art.nr.474-25241-80
131	6690830	11.88	14.13

Membranabdeckung
132	6685222	4.45	5.30

Schrauben Set alte Art.nr.548-25101-20
133	6691312	1.15	1.37

Getriebegehäuse kpl.
151	6688826	22.24	26.46

Anschlagring außen C-15 alte Art.nr. 993-50015-00
152	6695285	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
153	6697745

Nicht mehr lieferbar, kein Ersatz
154	6688570

Getriebewelle alte Art.nr.305-33160-20
155	6688960	2.31	2.75

Führungsplatte alte Art.nr. 075-33287-20
156	6686614	4.45	5.30

Getriebe 2 alte Art.nr. 307-33287-20
157	6688979	26.16	31.13

Dichtung Getriebegehäuse alte Art.nr.303-33160-20
158	6688909	1.15	1.37

Getriebegehäuseabdeckung alte Art.nr.630-33287-20
159	6692102	5.78	6.87

Schneidleitfaden 590 (alt 6687152)
160	6697700	11.23	13.36

Ring
161	6684639	2.15	2.56

Mutter 6 Ups-p alte Art.nr. 991-87060-001
162	6695175	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
163	6697674

Schmiefettdichtung
164	6686658	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
165	6687187

Bolzen
166	6687158	1.15	1.37

Flanschmutter 6 alte Art.nr. 991-82060-001
167	6695170	1.15	1.37

Sechskantbolzen 4x10s alte Art.nr. 6695484
168	6695484	1.15	1.37

KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80)
169	6688643	1.15	1.37

Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184
170	6695495	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
171	6687162

Obermesser (A)
172	6697675	33.58	39.95

Aufnahmeplatte
173	6690761	3.30	3.93

kleine Unterlegscheibe Rb24e
174	6684864	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
175	6696987

Messer Abdeckung alte Art.nr. 138-33258-20 Till D
176	6687311	7.59	9.03

Federmutter 6 alte Art.nr. 994-40060-011
177	6695475	1.15	1.37

Halteplatte alte Art.nr. 070-33287-20
178	6686468	1.15	1.37

Griff B alte Art.nr. 051-73063-20
191	6686316	5.11	6.08

Griff A alte Art.nr. 050-73063-20
192	6686280	5.11	6.08

Gaszug
193	6688231	1.15	1.37

Sicherheitshebel
194	6688240	1.15	1.37

Feder f. Drosselklappenhebel
195	6688244	1.15	1.37

Sperrhebel
196	6688247	1.15	1.37

Schneidschraube Cg24ekb
197	6684636	2.15	2.56

Drosselklappendraht
198	6693990	5.94	7.07

Halteknopf
199	6688366	1.15	1.37

Schraube Rb24e
200	6684913	2.15	2.56

Schutzrohr 130l alte Art.nr. 164-07013-01
201	6687521	1.15	1.37

Halteknopf Markierung alte Art.nr. 925-33160-20
202	6694588	1.15	1.37

Clip alte Art.nr.505-73063-20
203	6691123	1.15	1.37

Erdungskontakt
204	6689130	2.31	2.75

Metallplatte
205	6688249	2.31	2.75

Schneidschraube
206	6685158	1.15	1.37

Kabel kpl.
207	6687922	13.86	16.50

Kabelklemme
208	6688015	1.15	1.37

Griff
209	6688097	9.90	11.78

Ring
210	6689680	1.15	1.37

Federscheibe Cg24ekd
211	6684834	2.15	2.56

Sechskantbolzen 5x40 alte Art.nr. 990-51050-403
212	6695054	1.15	1.37

Schraubenschlüssel Combi Box 10x19 plus alte Art.
501	6685997	4.45	5.30

Keine Informationen verfügbar, nicht bestellbar
502	6684813
