Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki HTD-2526PF'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki HTD-2526PF

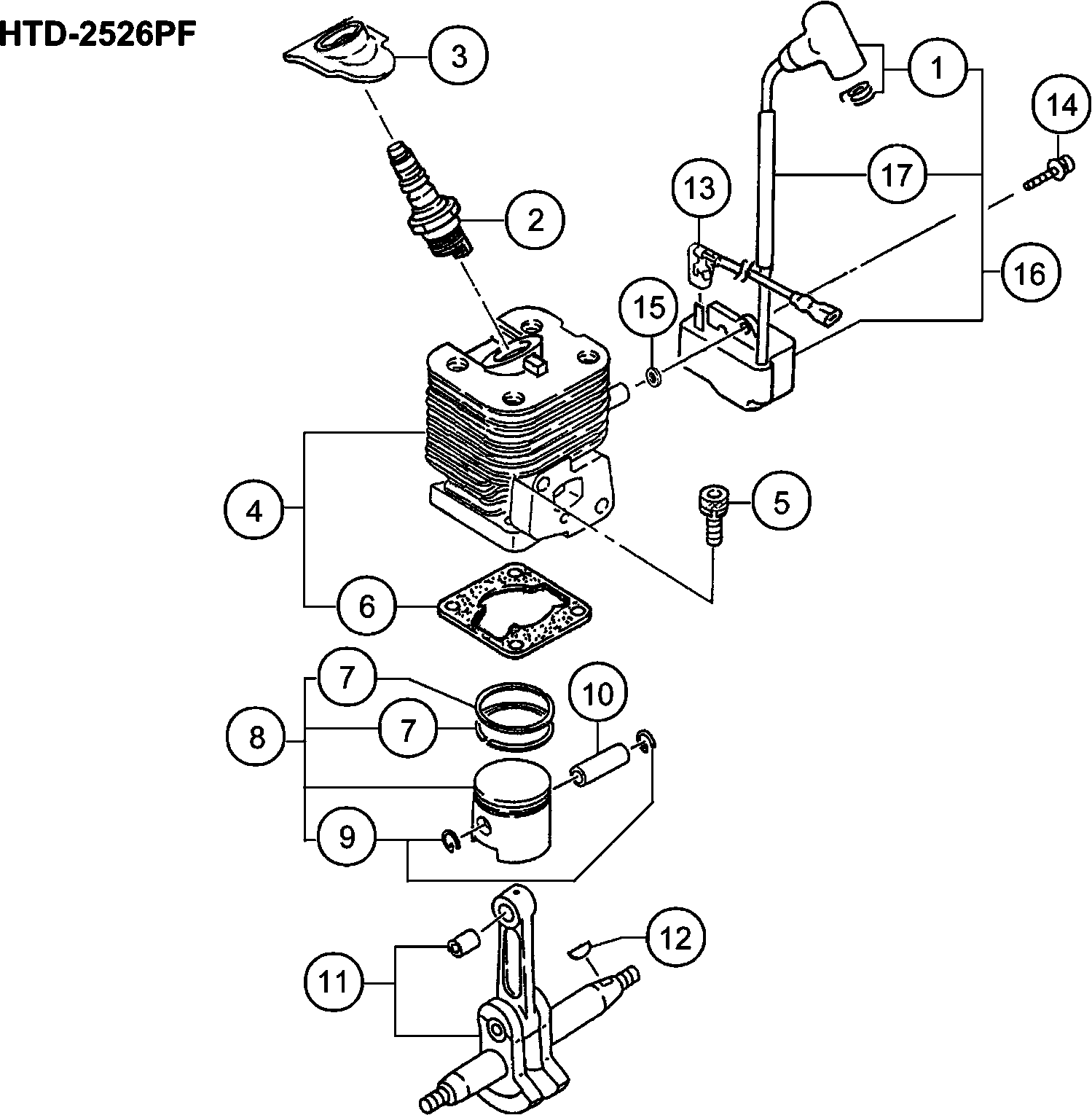

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki HTD-2526PF

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Steckerkappe Rb24e
1 6684894 8.58 10.20

Zündkerze Rcj8y
2 6699328 3.30 3.93

Gummiabdeckung f. Zündkerze
3 6688334 3.30 3.93

Zylinder-set alte Art.nr. 001-03002-90
4 6685462 66.40 79.02

Sechskantbolzen Cg24ekb
5 6684586 2.15 2.56

Zylinderdichtung alte Art.nr. 017-03002-21
6 6685728 1.15 1.37

Kolbenring Cg24ekb
7 6684588 8.58 10.20

Kolben Set alte Art.nr. 030-01680-90
8 6685877 28.14 33.48

Sicherungsring neue Art.nr. 039-00000-20
9 6685078 1.15 1.37

Kolbenbolzen alte Art.nr. 037-07020-20
10 6686016 2.31 2.75

Nicht mehr lieferbar, kein Ersatz
11 6686176

Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
12 6684899 2.15 2.56

Kabel, B 140m
13 6687840 3.30 3.93

Sechskantbolzen Cg24ekb Till H124040
14 6684599 2.15 2.56

Unterlegscheibe Cg24ekb
15 6684600 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
16 6687704

Isolierte Röhre
17 6688316 1.05 1.25

Getriebewelle Cg24ekb
31 6684604 2.15 2.56

Getriebewelle Cg24ekb
31 6684605 2.15 2.56

Ausgleich f. Getriebewelle 0.10
31 6689177 1.15 1.37

Ausgleich f. Getriebewelle 0.15
31 6689178 1.15 1.37

Nicht mehr lieferbar, kein Ersatz
32 6688047

Nicht mehr lieferbar, kein Ersatz
33 6686529

Öldichtung Cg24ekb
34 6684607 4.29 5.10

Kugellager Cg24ekb
35 6684608 3.80 4.52

Nicht mehr lieferbar, kein Ersatz
36 6686705

Bolzen 6x22 alte Art.nr. 100-02100-20
37 6686771 1.15 1.37

Sechskantbolzen Cg24ekb
38 6684786 2.15 2.56

Magnetzünder Rotor kpl Alte Art.nr.155-21744-80
41 6687418 28.14 33.48

Ring
42 6684971 1.04 1.23

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
43 6684611 2.15 2.56

Sechskantmutter Cg24ekb
44 6684612 2.15 2.56

Ansaugkrümmerdichtung
51 6689874 2.31 2.75

Vergaser Isolator Reserve
52 6689937 6.60 7.85

Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
53 6695515 1.15 1.37

Vergaserdichtung
54 6689828 3.30 3.93

O-Ring P-15
55 6698966 1.04 1.23

Filtergehäuse kpl. alte Art.nr. 423-06500-81
56 6690119 4.45 5.30

Manschette 7.5
57 6690804 1.15 1.37

Drosselventil alte Art.nr. 528-03002-20
58 6691261 3.30 3.93

Keine Informationen verfügbar, nicht bestellbar
59 6684658

Kontrollschild alte Art.nr.476-01700-20
60 6690843 1.15 1.37

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
61 6684662 2.15 2.56

Schraube Cg24ekb nicht mehr lieferbar! alte Art.n
62 6684660 2.15 2.56

Filter Schwamm
63 6690364 1.15 1.37

Filterabdeckung
64 6690415 5.28 6.28

Spezialschraube
65 6689737 1.15 1.37

Vergaser Set Wyl139a
66 6690461 62.31 74.15

Röhrenschutz
67 6688174 2.31 2.75

Clip Cg24ekb
68 6684619 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
69 6684620

Manschette 5.8 alte Art.nr.659-00801-20 Till G103
73 6692244 1.15 1.37

Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185
75 6695505 1.15 1.37

Spannschlosskappe Since C026901
76 6691337 1.15 1.37

Hauptpumpe
77 6685139 5.94 7.07

Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504
78 6692347 1.15 1.37

Kraftstoffleitung 2.5x4x70 alte Art.-nr.700-02504
79 6692346 1.15 1.37

Rückkehr Dichtung (alt 6684627)
80 6697846 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
81 6699738

Keine Informationen verfügbar, nicht bestellbar
82 6685049

Keine Informationen verfügbar, nicht bestellbar
83 6684625

Schalldämpferschutz alte Art.-nr.738-03002-21
91 6692772 9.90 11.78

Sechskantschraube 6x55 alte Art.nr. 990-53060-553
95 6695086 1.15 1.37

Auspuffrohr alte Art.nr.721-03003-20 For Europe
96 6692646 3.30 3.93

Lüftergehäuse
97 6686957 16.79 19.98

Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
98 6684675 11.55 13.74

Seilhaspel Starter alte Art.nr. 774-06097-20
99 6693066 3.30 3.93

Stellschraube alte Art.nr. 839-02010-20 Till 7.20
100 6693633 1.15 1.37

Starter Riemenscheibe alte Art.n.r798-06500-90
101 6693405 4.45 5.30

Primäre Kabel-gummidichtung
102 6688049 1.15 1.37

Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2
103 6693168 2.31 2.75

Startergriff alte Art.nr. 785-06410-20
104 6693237 1.15 1.37

Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15
105 6684682 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
106 6692718

Schalldämpferanschlag alte Art.-nr.732-04400-20
107 6692696 2.31 2.75

Ring
108 6684661 2.15 2.56

Schraube 4x8ps alte Art.nr. 994-35040-081 For Eur
109 6695471 1.15 1.37

Schraube 5x8/s alte Art.nr. 994-14050-081 Till G0
110 6695332 1.05 1.25

Kupplung kpl.
111 6688494 9.74 11.59

Blechschraube 4.5x10 alte Art.nr. 990-73045-104
112 6695104 1.15 1.37

Bolzen 4x12ps alte Art.nr. 994-25040-128
113 6695441 1.15 1.37

Feder f. Startersperre Cg24ekb
114 6684684 4.29 5.10

Startersperre alte Art.nr. 788-06500-20
115 6693319 2.31 2.75

Auspuffdämpfer-set alte Art.nr.704-03014-91 For E
116 6692455 93.09 110.77

Ring
117 6684639 2.15 2.56

Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
121 6684698 4.29 5.10

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
122 6684697 6.44 7.66

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
123 6684696 2.15 2.56

O-RING (ALT 550-25100-20)
124 6684695 4.29 5.10

Hauptdüse Nr. 35 alte Art.nr.599-2001w-35
125 6691873 6.28 7.47

Pumpendichtung alte Art.nr.577-25100-20
126 6691457 7.10 8.45

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
127 6684693 8.58 10.20

Schutzsieb Cg24ekb
128 6684700 4.29 5.10

Pumpengehäuse alte Art.nr.575-25225-80
129 6691435 15.26 18.16

Membran Verpackung
130 6685220 2.31 2.75

Dosiermembrane alte Art.nr.474-25241-80
131 6690830 11.88 14.13

Membranabdeckung
132 6685222 4.45 5.30

Schrauben Set alte Art.nr.548-25101-20
133 6691312 1.15 1.37

Anschlagring außen C-15 alte Art.nr. 993-50015-00
252 6695285 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
253 6697745

Kugellager #6002z
254 6695538 6.60 7.85

Kupplungszylinder kpl.
255 6688570 17.70 21.06

Führungsplatte alte Art.nr. 075-33160-20
257 6686612 1.15 1.37

Nockenstab alte Art.nr. 101-33190-20
258 6686811 5.78 6.87

Dichtung Getriebegehäuse alte Art.nr.303-33160-20
260 6688909 1.15 1.37

Messer A (696.5l)
265 6687086 48.25 57.42

Dichtgummi
266 6686654 1.15 1.37

Ring
267 6687187 1.15 1.37

KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80)
271 6688643 1.15 1.37

Schnitzelabdeckung (ALT 138-33171-20/6687300)
280 6687302 8.58 10.20

Federmutter 6 alte Art.nr. 994-40060-011
282 6695475 1.15 1.37

Fixiermutter f. Messer alte Art.nr. 123-33202-20
285 6687156 1.15 1.37

Flanschmutter 6 alte Art.nr. 991-82060-001
285A 6695170 1.15 1.37

Ring
286 6684639 2.15 2.56

Schutzblech alte Art.nr. 135-33191-20
287 6687275 2.31 2.75

Keine Informationen verfügbar, nicht bestellbar
288 6687285

Keine Informationen verfügbar, nicht bestellbar
501 6684813

Schraubenschlüssel Combi Box 10x19 plus alte Art.
502 6685997 4.45 5.30
