Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki HTD-2530PFA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

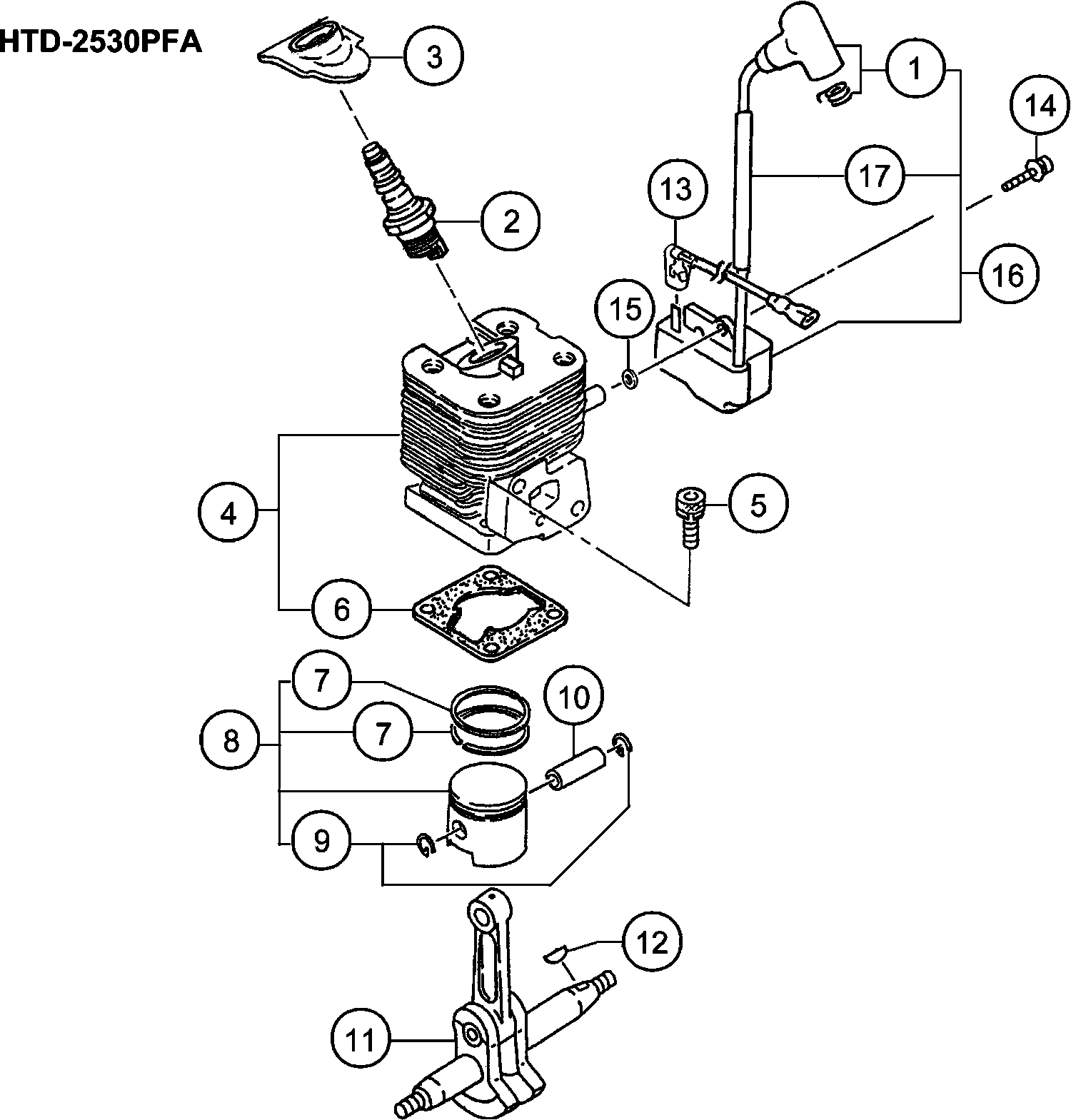

Zeichnungen der Hikoki HTD-2530PFA

Teileliste der Hikoki HTD-2530PFA

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Steckerkappe Rb24e
1 6684894 8.58 10.20
Zündkerzenbaugruppe (alt 6685085)
2 6699317 6.76 8.05
Gummiabdeckung f. Zündkerze
3 6688334 3.30 3.93
Zylinder-set alte Art.nr. 001-03002-90
4 6685462 66.40 79.02
Sechskantbolzen Cg24ekb
5 6684586 2.15 2.56
Zylinderdichtung alte Art.nr. 017-03002-21
6 6685728 1.15 1.37
Kolbenring Cg24ekb
7 6684588 8.58 10.20
Kolben Set alte Art.nr. 030-01680-90
8 6685877 28.14 33.48
Sicherungsring neue Art.nr. 039-00000-20
9 6685078 1.15 1.37
Kolbenbolzen alte Art.nr. 037-07020-20
10 6686016 2.31 2.75
Nicht mehr lieferbar, kein Ersatz
11 6686176
Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
12 6684899 2.15 2.56
Kabel, B 140m
13 6687840 3.30 3.93
Sechskantbolzen Cg24ekb Till H124040
14 6684599 2.15 2.56
Unterlegscheibe Cg24ekb
15 6684600 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
16 6687704
Isolierte Röhre
17 6688316 1.05 1.25
Getriebewelle Cg24ekb
31 6684604 2.15 2.56
Getriebewelle Cg24ekb
31 6684605 2.15 2.56
Ausgleich f. Getriebewelle 0.10
31 6689177 1.15 1.37
Ausgleich f. Getriebewelle 0.15
31 6689178 1.15 1.37
Nicht mehr lieferbar, kein Ersatz
32 6688047
Nicht mehr lieferbar, kein Ersatz
33 6686529
Öldichtung Cg24ekb
34 6684607 4.29 5.10
Kugellager Cg24ekb
35 6684608 3.80 4.52
Nicht mehr lieferbar, kein Ersatz
36 6686705
Bolzen 6x22 alte Art.nr. 100-02100-20
37 6686771 1.15 1.37
Sechskantbolzen Cg24ekb
38 6684786 2.15 2.56
Sechskantbolzen 5x45 alte Art.nr. 990-51050-453
39 6695055 1.15 1.37
Federscheibe Cg24ekd
40 6684834 2.15 2.56
Magnetzünder Rotor kpl Alte Art.nr.155-21744-80
41 6687418 28.14 33.48
Ring
42 6684971 1.04 1.23
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
43 6684611 2.15 2.56
Sechskantmutter Cg24ekb
44 6684612 2.15 2.56
Ansaugkrümmerdichtung
51 6689874 2.31 2.75
Vergaser Isolator Reserve
52 6689937 6.60 7.85
Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
53 6695515 1.15 1.37
Vergaserdichtung
54 6689828 3.30 3.93
O-Ring P-15
55 6698966 1.04 1.23
Filtergehäuse kpl. alte Art.nr. 423-06500-81
56 6690119 4.45 5.30
Manschette 7.5
57 6690804 1.15 1.37
Drosselventil alte Art.nr. 528-03002-20
58 6691261 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
59 6684658
Kontrollschild alte Art.nr.476-01700-20
60 6690843 1.15 1.37
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
61 6684662 2.15 2.56
Schraube Cg24ekb nicht mehr lieferbar! alte Art.n
62 6684660 2.15 2.56
Filter Schwamm
63 6690364 1.15 1.37
Filterabdeckung
64 6690415 5.28 6.28
Spezialschraube
65 6689737 1.15 1.37
Vergaser Set Wyl139a
66 6690461 62.31 74.15
Röhrenschutz
67 6688174 2.31 2.75
Clip Cg24ekb
68 6684619 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
69 6684620
Tank F T
70 6699335 15.28 18.18
Tankdeckel alte Art.nr.595-03002-90 Since K032881
71 6691748 7.59 9.03
Manschette 5.8 alte Art.nr.659-00801-20 Till G103
73 6692244 1.15 1.37
Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185
75 6695505 1.15 1.37
Spannschlosskappe Since C026901
76 6691337 1.15 1.37
Hauptpumpe
77 6685139 5.94 7.07
Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504
78 6692347 1.15 1.37
Kraftstoffleitung 2.5x4x70 alte Art.-nr.700-02504
79 6692346 1.15 1.37
Rückkehr Dichtung (alt 6684627)
80 6697846 1.04 1.23
Schalldämpferschutz alte Art.-nr.738-03002-21
91 6692772 9.90 11.78
Schalldämpfer Ass'y
92A 6601160 72.45 86.22
Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb
94A 6696547 1.05 1.25
Sechskantschraube 6x55 alte Art.nr. 990-53060-553
95 6695086 1.15 1.37
Lüftergehäuse
97 6686957 16.79 19.98
Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
98 6684675 11.55 13.74
Seilhaspel Starter alte Art.nr. 774-06097-20
99 6693066 3.30 3.93
Stellschraube alte Art.nr. 839-02010-20 Till 7.20
100 6693633 1.15 1.37
Starter Riemenscheibe alte Art.n.r798-06500-90
101 6693405 4.45 5.30
Primäre Kabel-gummidichtung
102 6688049 1.15 1.37
Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2
103 6693168 2.31 2.75
Startergriff alte Art.nr. 785-06410-20
104 6693237 1.15 1.37
Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15
105 6684682 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
106 6692718
Ring
108 6684661 2.15 2.56
Schraube 5x8/s alte Art.nr. 994-14050-081 Till G0
110 6695332 1.05 1.25
Kupplung kpl.
111 6688494 9.74 11.59
Blechschraube 4.5x10 alte Art.nr. 990-73045-104
112 6695104 1.15 1.37
Bolzen 4x12ps alte Art.nr. 994-25040-128
113 6695441 1.15 1.37
Feder f. Startersperre Cg24ekb
114 6684684 4.29 5.10
Startersperre alte Art.nr. 788-06500-20
115 6693319 2.31 2.75
Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
121 6684698 4.29 5.10
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
122 6684697 6.44 7.66
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
123 6684696 2.15 2.56
O-RING (ALT 550-25100-20)
124 6684695 4.29 5.10
Hauptdüse Nr. 35 alte Art.nr.599-2001w-35
125 6691873 6.28 7.47
Pumpendichtung alte Art.nr.577-25100-20
126 6691457 7.10 8.45
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
127 6684693 8.58 10.20
Schutzsieb Cg24ekb
128 6684700 4.29 5.10
Pumpengehäuse alte Art.nr.575-25225-80
129 6691435 15.26 18.16
Nicht mehr lieferbar, kein Ersatz
130 6685220
Dosiermembrane alte Art.nr.474-25241-80
131 6690830 11.88 14.13
Membranabdeckung
132 6685222 4.45 5.30
Schrauben Set alte Art.nr.548-25101-20
133 6691312 1.15 1.37
Flamme
151 6688380 7.10 8.45
Griff
152 6688097 9.90 11.78
Dämpfer Manschette B
153 6688485 1.15 1.37
Dämpfer B
154 6688412 1.15 1.37
Ring
155 6689680 1.15 1.37
Sechskantbolzen Cg24ekb
156 6684786 2.15 2.56
Clip alte Art.nr.505-73063-20
157 6691123 1.15 1.37
Bedienhebel kompl. alte Art.nr. 040-33160-80
158 6686111 2.31 2.75
Sechskantbolzen 5x40 alte Art.nr. 990-51050-403
159 6695054 1.15 1.37
Federscheibe Cg24ekd
160 6684834 2.15 2.56
Unterlegscheibe Rb24e
161 6684918 2.15 2.56
Griff B alte Art.nr. 051-73063-20
191 6686316 5.11 6.08
Griff A alte Art.nr. 050-73063-20
192 6686280 5.11 6.08
Gaszug
193 6688231 1.15 1.37
Sicherheitshebel
194 6688240 1.15 1.37
Feder f. Drosselklappenhebel
195 6688244 1.15 1.37
Sperrhebel
196 6688247 1.15 1.37
Schneidschraube Cg24ekb
197 6684636 2.15 2.56
Drosselklappenkabel 235x55
198 6693992 4.45 5.30
Halteknopf
199 6688366 1.15 1.37
Schraube Rb24e
200 6684913 2.15 2.56
Schutzrohr 150l 164-07015-01
201 6687524 1.15 1.37
Halteknopf Markierung alte Art.nr. 925-33160-20
202 6694588 1.15 1.37
Erdungskontakt
204 6689130 2.31 2.75
Metallplatte
205 6688249 2.31 2.75
Schneidschraube
206 6685158 1.15 1.37
Nicht mehr lieferbar, kein Ersatz
207 6687921
Kabelklemme
208 6688015 1.15 1.37
Getriebegehäuse
221 6688684 15.13 18.00
Anschlagring außen C-15 alte Art.nr. 993-50015-00
222 6695285 1.15 1.37
Kugellager #6002z
223 6695538 6.60 7.85
Kupplungszylinder kpl.
224 6688570 17.70 21.06
Führungsplatte alte Art.nr. 075-33160-20
225 6686612 1.15 1.37
Nockenstab alte Art.nr. 101-33190-20
226 6686811 5.78 6.87
Getriebe 2 kpl.
227 6688625 30.25 36.00
Dichtung Getriebegehäuse alte Art.nr.303-33160-20
228 6688909 1.15 1.37
Getriebegehäuseabdeckung alte Art.nr.630-33165-20
229 6692101 6.28 7.47
Führungsschiene alte Art.nr. 122-33191-20
230 6687144 26.16 31.13
Sechskant-senkkopfbolzen 6x25 alte Art.nr. 990-52
231 6695075 1.15 1.37
Messer A (812l)
232 6687092 60.35 71.82
Dichtgummi
233 6686654 1.15 1.37
Nicht mehr lieferbar, kein Ersatz
234 6687187
Bolzen
235 6687158 1.15 1.37
Flanschmutter 6 alte Art.nr. 991-82060-001
236 6695170 1.15 1.37
Sechskantbolzen 4x10s alte Art.nr. 6695484
237 6695484 1.15 1.37
Sechskantbolzen Cg24ekb
238 6684595 2.15 2.56
KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80)
239 6688643 1.15 1.37
Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184
240 6695495 1.15 1.37
Ring
241 6684822 2.15 2.56
Aufnahmeplatte
242 6690762 3.30 3.93
Mutter 6 Ups-p alte Art.nr. 991-87060-001
243 6695175 1.15 1.37
Ring
244 6684639 2.15 2.56
Getriebegehäuse B
245 6688844 7.50 8.92
Federmutter 6 alte Art.nr. 994-40060-011
247 6695475 1.15 1.37
Kugellager 608 Zz
248 6695547 3.30 3.93
Schutzblech alte Art.nr. 135-33191-20
249 6687275 2.31 2.75
Schraubenschlüssel Combi Box 10x19 plus alte Art.
501 6685997 4.45 5.30
Keine Informationen verfügbar, nicht bestellbar
502 6684813
Typenschild Htd 2530 Pfa
601 6694127 3.00 3.57
