Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki KCS35'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

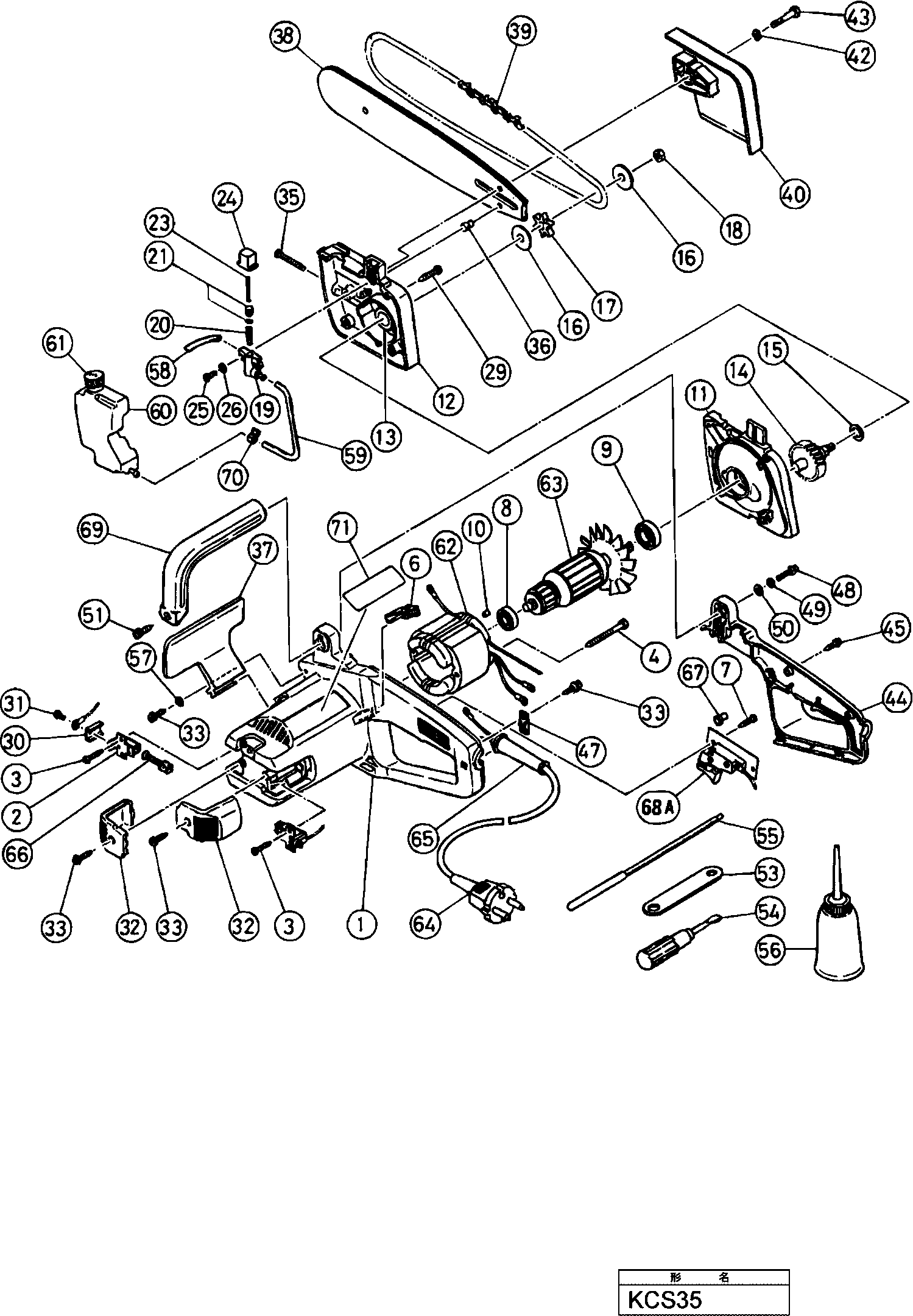

Zeichnungen der Hikoki KCS35
Teileliste der Hikoki KCS35
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 986530 | |||
| Kohlekasten Zsb | ||||
| 2 | 957686 | 3.30 | 3.93 | |
| Schraube | ||||
| 3 | 958715 | 1.04 | 1.23 | |
| Schneidschraube D5x65 (div.typen) | ||||
| 4 | 960251 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6 | 960252 | |||
| Schraube | ||||
| 7 | 954017 | 1.04 | 1.23 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 8 | 6000VV | 6.15 | 7.32 | |
| Kugellager 6201 Vv | ||||
| 9 | 6201VV | 6.45 | 7.68 | |
| GUMMISTIFT | ||||
| 10 | 931701 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11 | 960253 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13 | 957695 | |||
| Welle Mit Zahnrad | ||||
| 14 | 960255 | 16.36 | 19.47 | |
| Unterlegscheibe | ||||
| 15 | 957698 | 1.05 | 1.25 | |
| Platte | ||||
| 16 | 957699 | 1.05 | 1.25 | |
| Kettenrad Cs35b | ||||
| 17 | 957700 | 9.60 | 11.42 | |
| U-mutter Linksgewinde M8 Cm12y | ||||
| 18 | 960256 | 1.05 | 1.25 | |
| Ölpumpe Komplett Cs350a Includ.20-24 | ||||
| 19 | 960287 | 12.15 | 14.46 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 957702 | |||
| KOLBEN | ||||
| 21 | 960286 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23 | 957704 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 24 | 960257 | |||
| Kopfschraube M4x14 (10st) | ||||
| 25 | 949218 | 1.05 | 1.25 | |
| Unterlegscheibe M4 (10st) | ||||
| 26 | 949423 | 1.05 | 1.25 | |
| Schneidschraube D5x40 | ||||
| 29 | 971303 | 1.05 | 1.25 | |
| Platte | ||||
| 30 | 957710 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 31 | 960258 | |||
| Kappe | ||||
| 32 | 960259 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 930446 | |||
| Einstellschraube M5x40 Cs35b | ||||
| 35 | 960260 | 1.05 | 1.25 | |
| Einstellstift Kompl.d8x15 Cs35b (alte Art.nr.9602 | ||||
| 36 | 960290 | 3.00 | 3.57 | |
| Spanabweiser | ||||
| 37 | 960262 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 960304Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 317266 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40 | 986532 | |||
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 42 | 949457 | 1.05 | 1.25 | |
| Bolzen M8x40 (10st) | ||||
| 43 | 949630 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 44 | 986531 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45 | 956636 | |||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 47 | 960266 | 1.04 | 1.23 | |
| Kopfschraube M5x35 (10st) | ||||
| 48 | 949247 | 1.65 | 1.96 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 49 | 949454 | 1.04 | 1.23 | |
| Unterlegscheibe M5 (10st) | ||||
| 50 | 949424 | 1.05 | 1.25 | |
| Schneidschraube D5x20 M.u-scheibe | ||||
| 51 | 985480 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 53A | 957683 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 54 | 945882 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 55 | 957684 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 56 | 957681 | |||
| Unterlegscheibe | ||||
| 57 | 940178 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 60 | 960268 | |||
| Kappe | ||||
| 61 | 957709 | 1.05 | 1.25 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 62 | 960270E | 35.06 | 41.72 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 63 | 960272E | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 64 | 500234Z | |||
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 65 | 380090 | 1.04 | 1.24 | |
| Kohlenbürsten/paar | ||||
| 66 | 999023 | 4.50 | 5.36 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 67 | 959140 | 3.30 | 3.93 | |
| Schalter (a) (Schrauben Typ 1p) Ohne Verriegelung | ||||
| 68A | 306977 | 14.40 | 17.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 69 | 960273 | |||
| Schlauchband Cs350a | ||||
| 70 | 960274 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 957685 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 958159 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 957680 | |||
