Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki M12SE'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

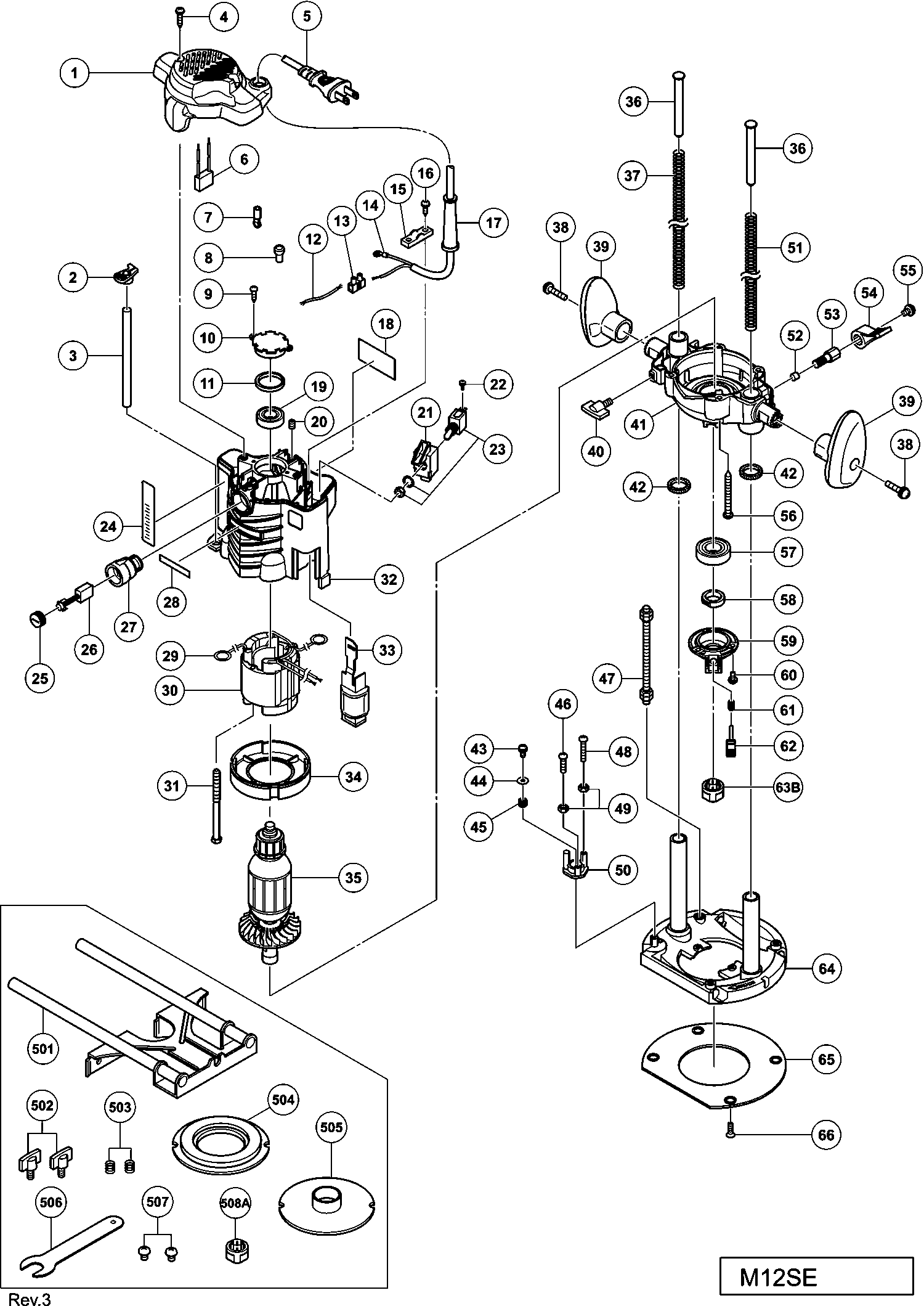

Zeichnungen der Hikoki M12SE
Teileliste der Hikoki M12SE
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *12 | 331979 | |||
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| *17 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| *17 | 938051 | 1.04 | 1.23 | |
| Skale | ||||
| *24 | 331820 | 1.05 | 1.25 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| *30 | 340668L | 61.40 | 73.07 | |
| VELD 110-120 VOLT | ||||
| *30 | 340668D | 57.31 | 68.20 | |
| ANKER 110-120 VOLT | ||||
| *35 | 360886U | 52.47 | 62.44 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| *5 | 500423Z | 12.87 | 15.32 | |
| Kabel 2,5 M C7mfa (cord Armor D8.8) For Gbr (110v | ||||
| *5 | 500237Z | 11.40 | 13.57 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *5 | 500247Z | 6.18 | 7.35 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *601 | 307801 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *602 | 323293 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *63B | 325199 | |||
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| *67 | 981373 | 1.05 | 1.25 | |
| Aderendhülse (d) (div.typen) G23ss For Usa,can,me | ||||
| *68 | 961820 | 1.05 | 1.25 | |
| SWITCH REPAIR PARTS SET FOR MODELS TILL 2024 | ||||
| *69 | 382483 | 23.87 | 28.41 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 1 | 331829 | |||
| BOVENKAP (OUD 331829) | ||||
| 1A | 382485 | 2.58 | 3.07 | |
| Markierung M12s2 | ||||
| 2 | 331823 | 1.05 | 1.25 | |
| Tiefenanschlag | ||||
| 3 | 325196 | 3.90 | 4.64 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 4 | 301653 | 1.04 | 1.23 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| 5 | 500423Z | 12.87 | 15.32 | |
| Kabel 2,5 M C7mfa (cord Armor D8.8) For Gbr (110v | ||||
| 5 | 500237Z | 11.40 | 13.57 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| 7 | 930804 | 3.00 | 3.57 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 8 | 959141 | 3.75 | 4.46 | |
| Schraube | ||||
| 9 | 954017 | 1.04 | 1.23 | |
| Lagerbuchse | ||||
| 10 | 325226 | 7.35 | 8.75 | |
| Gummiring (1) | ||||
| 11 | 325184 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 331989 | |||
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 13 | 938307 | 2.13 | 2.53 | |
| Anschlussklemme | ||||
| 14 | 980063 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 15 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16 | 984750 | |||
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 17 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 17 | 938051 | 1.04 | 1.23 | |
| Kugellager 6200 Vv | ||||
| 19 | 6200VV | 6.15 | 7.32 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 20 | 938477 | 1.05 | 1.25 | |
| Schalterhalter | ||||
| 21 | 331813 | 1.04 | 1.23 | |
| Kopfschraube M.u-scheibe M3,5x6 | ||||
| 22 | 307887 | 1.04 | 1.23 | |
| Schalter | ||||
| 23 | 331812 | 3.90 | 4.64 | |
| Schalter | ||||
| 23B | 301821 | 18.43 | 21.93 | |
| Skale | ||||
| 24 | 331820 | 1.05 | 1.25 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 25 | 945161 | 1.20 | 1.43 | |
| Kohlenbürsten (paar) G23ss | ||||
| 26 | 999038 | 9.30 | 11.07 | |
| Kohlenhalter Bm25y/p20sd/p50/ G23ss | ||||
| 27 | 938241 | 6.45 | 7.68 | |
| Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2 | ||||
| 29 | 937623 | 1.04 | 1.23 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 30 | 340668L | 61.40 | 73.07 | |
| VELD 110-120 VOLT | ||||
| 30 | 340668D | 57.31 | 68.20 | |
| Schneidschraube D5x70 | ||||
| 31 | 961400 | 1.04 | 1.23 | |
| Gehäuse | ||||
| 32 | 331814 | 24.61 | 29.29 | |
| Hebel M12sa2 | ||||
| 33 | 325960 | 3.90 | 4.64 | |
| Luftleitfaden | ||||
| 34 | 331980 | 1.95 | 2.32 | |
| ANKER 110-120 VOLT | ||||
| 35 | 360886U | 52.47 | 62.44 | |
| Federfuhrung | ||||
| 36 | 325180 | 1.95 | 2.32 | |
| Feder M12sa/v | ||||
| 37 | 303316 | 2.70 | 3.21 | |
| Maschinenschraube (mit Scheiben) M6x30 (schwarz) | ||||
| 38 | 307443 | 1.05 | 1.25 | |
| Handgriff (a+b) Set Dh30pc2 | ||||
| 39 | 331819 | 2.93 | 3.48 | |
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 40 | 301806 | 1.05 | 1.25 | |
| Unterbau | ||||
| 41 | 331817 | 26.33 | 31.33 | |
| Filzring | ||||
| 42 | 323426 | 1.50 | 1.78 | |
| Kopfschraube M4x8 M.u-scheibe (schwarz) | ||||
| 43 | 317200 | 1.65 | 1.96 | |
| Scheibe (b) C6dd/vb13y/vb16y | ||||
| 44 | 962569 | 1.05 | 1.25 | |
| Feder (a) M8/m8v/m12sa7m12v | ||||
| 45 | 971858 | 1.05 | 1.25 | |
| Kopfschraube M5x20 (schwarz) | ||||
| 46 | 302196 | 1.05 | 1.25 | |
| Schraube M8 | ||||
| 47 | 331824 | 4.28 | 5.09 | |
| Kopfschraube M5x35 (schwarz) | ||||
| 48 | 302197 | 1.05 | 1.25 | |
| Mutter M5 (schwarz) C13u/m8v/m12v | ||||
| 49 | 302012 | 1.05 | 1.25 | |
| Anschlag M12sa2 | ||||
| 50 | 331826 | 2.93 | 3.48 | |
| STOPPERSTUK (OUD 331826) | ||||
| 50A | 381656 | 1.74 | 2.07 | |
| Feder M12sa/v | ||||
| 51 | 303317 | 3.00 | 3.57 | |
| Blockierung | ||||
| 52 | 971848 | 1.05 | 1.25 | |
| Sperrschraube M12sa2 | ||||
| 53 | 325187 | 5.40 | 6.43 | |
| Hebel C7mfa For Usa,can | ||||
| 54 | 323923 | 1.05 | 1.25 | |
| Kopfschraube M6x10 M.u-scheibe | ||||
| 55 | 997314 | 1.05 | 1.25 | |
| Schneidschraube D5x50 Bm25y | ||||
| 56 | 307100 | 1.05 | 1.25 | |
| Kugellager 6004 Vv | ||||
| 57 | 6004VV | 8.55 | 10.17 | |
| Druckmutter M12sa2 | ||||
| 58 | 325186 | 5.40 | 6.43 | |
| Lagerdeckel | ||||
| 59 | 325185 | 12.75 | 15.17 | |
| LAGER DEKSEL | ||||
| 59A | 379689 | 2.94 | 3.50 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 60 | 935196 | 1.04 | 1.23 | |
| Haltefeder | ||||
| 61 | 325183 | 1.05 | 1.25 | |
| Druckknopf | ||||
| 62 | 325182 | 1.95 | 2.32 | |
| Grundplatte | ||||
| 64 | 331818 | 24.61 | 29.29 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 65 | 301810 | |||
| Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | ||||
| 66 | 992013 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 331816 | |||
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 502 | 301806 | 1.05 | 1.25 | |
| Feder M8/m8v/m12sa/m12v, C8fse | ||||
| 503 | 947859 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 956756 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 956790 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 323295 | |||
| Kopfschraube M5x 6 (10st) | ||||
| 507 | 949234 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603A | 339380 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 956794 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 331815 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 606 | 318304 | |||
