Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki M12VE'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

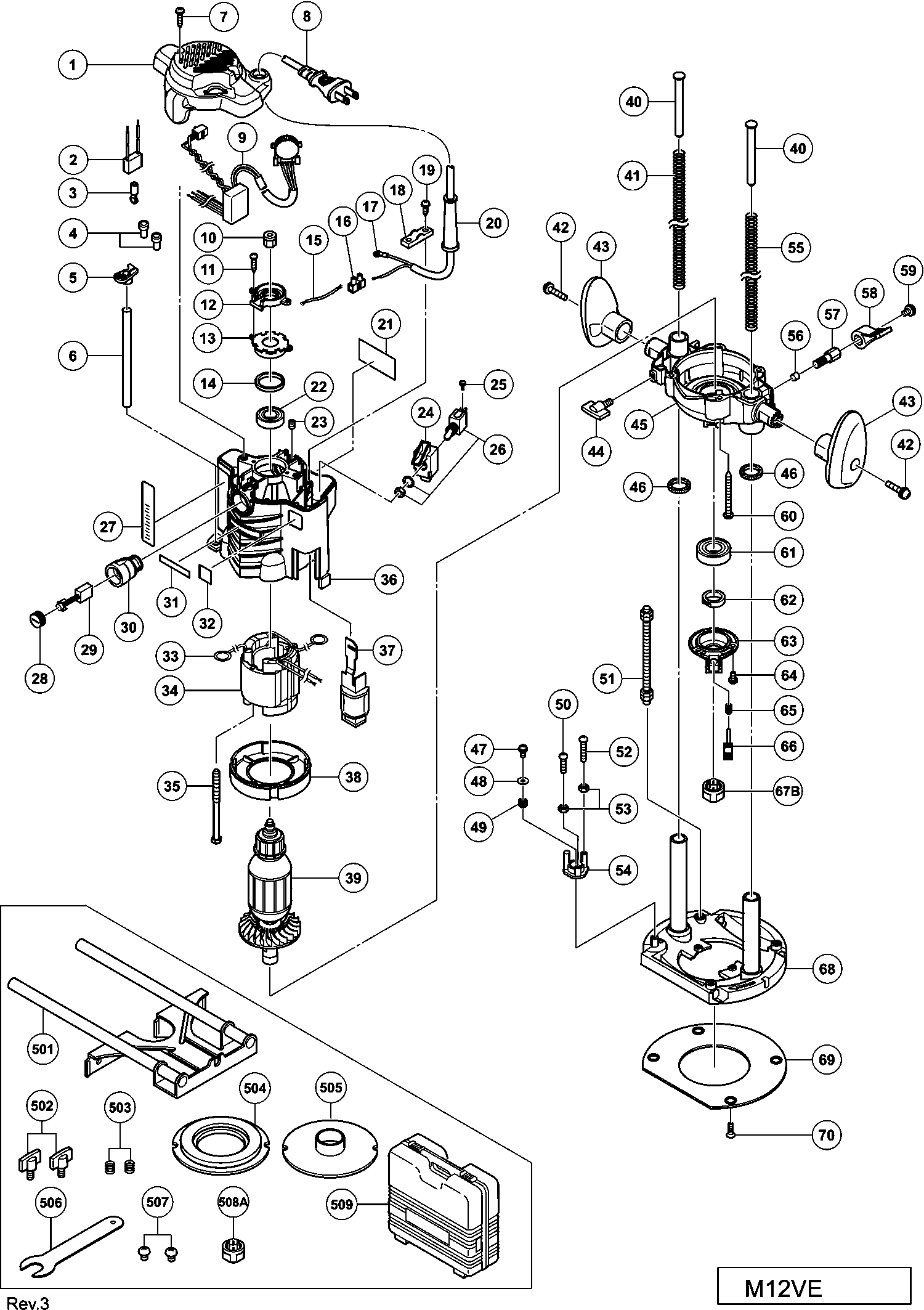

Zeichnungen der Hikoki M12VE
Teileliste der Hikoki M12VE
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| *20 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| *20 | 938051 | 1.04 | 1.23 | |
| Skale | ||||
| *27 | 331820 | 1.05 | 1.25 | |
| VELD 110-120 VOLT | ||||
| *34 | 340659D | 57.31 | 68.20 | |
| ANKER 110-120 VOLT | ||||
| *39 | 360886U | 52.47 | 62.44 | |
| Anker 230v | ||||
| *39 | 360886E | 47.38 | 56.38 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *67B | 325199 | |||
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| *8 | 500423Z | 12.87 | 15.32 | |
| Kabel 2,5 M C7mfa (cord Armor D8.8) For Gbr (110v | ||||
| *8 | 500237Z | 11.40 | 13.57 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *8 | 500247Z | 6.18 | 7.35 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 1 | 331809 | |||
| BOVENKAP (OUD 331809) | ||||
| 1A | 382486 | 2.70 | 3.21 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 2 | 930039 | 1.95 | 2.32 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| 3 | 930804 | 3.00 | 3.57 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 4 | 959141 | 3.75 | 4.46 | |
| Markierung M12s2 | ||||
| 5 | 331823 | 1.05 | 1.25 | |
| Tiefenanschlag | ||||
| 6 | 325196 | 3.90 | 4.64 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 7 | 301653 | 1.04 | 1.23 | |
| CORD 2,4M 2 X 1.5 H05VV-F GBR 110V | ||||
| 8 | 500463Z | 22.60 | 26.89 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| 8 | 500423Z | 12.87 | 15.32 | |
| Kabel 2,5 M C7mfa (cord Armor D8.8) For Gbr (110v | ||||
| 8 | 500237Z | 11.40 | 13.57 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 8 | 500247Z | 6.18 | 7.35 | |
| CONTROLLER ASS'Y 220-240 VOLT (OLD 331811) | ||||
| 9 | 379001 | 49.20 | 58.55 | |
| Regler 100v-120v | ||||
| 9 | 331810 | 29.84 | 35.51 | |
| CONTROLLER ASS'Y 220-240 VOLT (OLD 331811) | ||||
| 9A | 379001 | 49.20 | 58.55 | |
| CONTROLLER 100-120 VOLT (OLD 331810) | ||||
| 9A | 379000 | 46.36 | 55.17 | |
| Magnet | ||||
| 10 | 325475 | 4.65 | 5.53 | |
| Gewindeschraube D4X16 | ||||
| 11 | 954004 | 1.04 | 1.23 | |
| Mp Halter | ||||
| 12 | 331822 | 1.04 | 1.23 | |
| Lagerbuchse | ||||
| 13 | 325169 | 7.35 | 8.75 | |
| Gummiring (1) | ||||
| 14 | 325184 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 15 | 331989 | |||
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 16 | 938307 | 2.13 | 2.53 | |
| Anschlussklemme | ||||
| 17 | 980063 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 18 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 984750 | |||
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 20 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 20 | 938051 | 1.04 | 1.23 | |
| Kugellager 6200 Vv | ||||
| 22 | 6200VV | 6.15 | 7.32 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 23 | 938477 | 1.05 | 1.25 | |
| Schalterhalter | ||||
| 24 | 331813 | 1.04 | 1.23 | |
| Kopfschraube M.u-scheibe M3,5x6 | ||||
| 25 | 307887 | 1.04 | 1.23 | |
| SCHAKELAAR 110 VOLT | ||||
| 26 | 331986 | 6.30 | 7.50 | |
| Schalter | ||||
| 26 | 331812 | 3.90 | 4.64 | |
| Schalter | ||||
| 26B | 301821 | 18.43 | 21.93 | |
| Skale | ||||
| 27 | 331820 | 1.05 | 1.25 | |
| Skale | ||||
| 27 | 331821 | 1.05 | 1.25 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 28 | 945161 | 1.20 | 1.43 | |
| Kohlenbürsten (paar) G23ss | ||||
| 29 | 999038 | 9.30 | 11.07 | |
| Kohlenhalter Bm25y/p20sd/p50/ G23ss | ||||
| 30 | 938241 | 6.45 | 7.68 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32 | 331825 | |||
| Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2 | ||||
| 33 | 937623 | 1.04 | 1.23 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 34 | 340659L | 61.40 | 73.07 | |
| VELD 110-120 VOLT | ||||
| 34 | 340659D | 57.31 | 68.20 | |
| Schneidschraube D5x70 | ||||
| 35 | 961400 | 1.04 | 1.23 | |
| Gehäuse | ||||
| 36 | 331814 | 24.61 | 29.29 | |
| Hebel M12sa2 | ||||
| 37 | 325960 | 3.90 | 4.64 | |
| Luftleitfaden | ||||
| 38 | 331980 | 1.95 | 2.32 | |
| ANKER 110-120 VOLT | ||||
| 39 | 360886U | 52.47 | 62.44 | |
| Anker 230v | ||||
| 39 | 360886E | 47.38 | 56.38 | |
| Federfuhrung | ||||
| 40 | 325180 | 1.95 | 2.32 | |
| Feder M12sa/v | ||||
| 41 | 303316 | 2.70 | 3.21 | |
| Maschinenschraube (mit Scheiben) M6x30 (schwarz) | ||||
| 42 | 307443 | 1.05 | 1.25 | |
| Handgriff (a+b) Set Dh30pc2 | ||||
| 43 | 331819 | 2.93 | 3.48 | |
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 44 | 301806 | 1.05 | 1.25 | |
| Unterbau | ||||
| 45 | 331817 | 26.33 | 31.33 | |
| Filzring | ||||
| 46 | 323426 | 1.50 | 1.78 | |
| Kopfschraube M4x8 M.u-scheibe (schwarz) | ||||
| 47 | 317200 | 1.65 | 1.96 | |
| Scheibe (b) C6dd/vb13y/vb16y | ||||
| 48 | 962569 | 1.05 | 1.25 | |
| Feder (a) M8/m8v/m12sa7m12v | ||||
| 49 | 971858 | 1.05 | 1.25 | |
| Kopfschraube M5x20 (schwarz) | ||||
| 50 | 302196 | 1.05 | 1.25 | |
| Schraube M8 | ||||
| 51 | 331824 | 4.28 | 5.09 | |
| Kopfschraube M5x35 (schwarz) | ||||
| 52 | 302197 | 1.05 | 1.25 | |
| Mutter M5 (schwarz) C13u/m8v/m12v | ||||
| 53 | 302012 | 1.05 | 1.25 | |
| Anschlag M12sa2 | ||||
| 54 | 331826 | 2.93 | 3.48 | |
| STOPPERSTUK (OUD 331826) | ||||
| 54A | 381656 | 1.74 | 2.07 | |
| Feder M12sa/v | ||||
| 55 | 303317 | 3.00 | 3.57 | |
| Blockierung | ||||
| 56 | 971848 | 1.05 | 1.25 | |
| Sperrschraube M12sa2 | ||||
| 57 | 325187 | 5.40 | 6.43 | |
| Hebel C7mfa For Usa,can | ||||
| 58 | 323923 | 1.05 | 1.25 | |
| Kopfschraube M6x10 M.u-scheibe | ||||
| 59 | 997314 | 1.05 | 1.25 | |
| Schneidschraube D5x50 Bm25y | ||||
| 60 | 307100 | 1.05 | 1.25 | |
| Kugellager 6004 Vv | ||||
| 61 | 6004VV | 8.55 | 10.17 | |
| Druckmutter M12sa2 | ||||
| 62 | 325186 | 5.40 | 6.43 | |
| Lagerdeckel | ||||
| 63 | 325185 | 12.75 | 15.17 | |
| LAGER DEKSEL | ||||
| 63A | 379689 | 2.94 | 3.50 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 64 | 935196 | 1.04 | 1.23 | |
| Haltefeder | ||||
| 65 | 325183 | 1.05 | 1.25 | |
| Druckknopf | ||||
| 66 | 325182 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 67 | 323421 | |||
| Grundplatte | ||||
| 68 | 331818 | 24.61 | 29.29 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 69 | 301810 | |||
| Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | ||||
| 70 | 992013 | 1.05 | 1.25 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 71 | 981373 | 1.05 | 1.25 | |
| Aderendhülse (d) (div.typen) G23ss For Usa,can,me | ||||
| 72 | 961820 | 1.05 | 1.25 | |
| SWITCH REPAIR PARTS SET FOR MODELS TILL 2024 | ||||
| 73 | 382482 | 23.98 | 28.54 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 331816 | |||
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 502 | 301806 | 1.05 | 1.25 | |
| Feder M8/m8v/m12sa/m12v, C8fse | ||||
| 503 | 947859 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 956756 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 956790 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 323295 | |||
| Kopfschraube M5x 6 (10st) | ||||
| 507 | 949234 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 325199 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 307801 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 323293 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 997466 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603A | 339380 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 956794 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 331815 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 606 | 318304 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 331827 | |||
