Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki N14DSL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

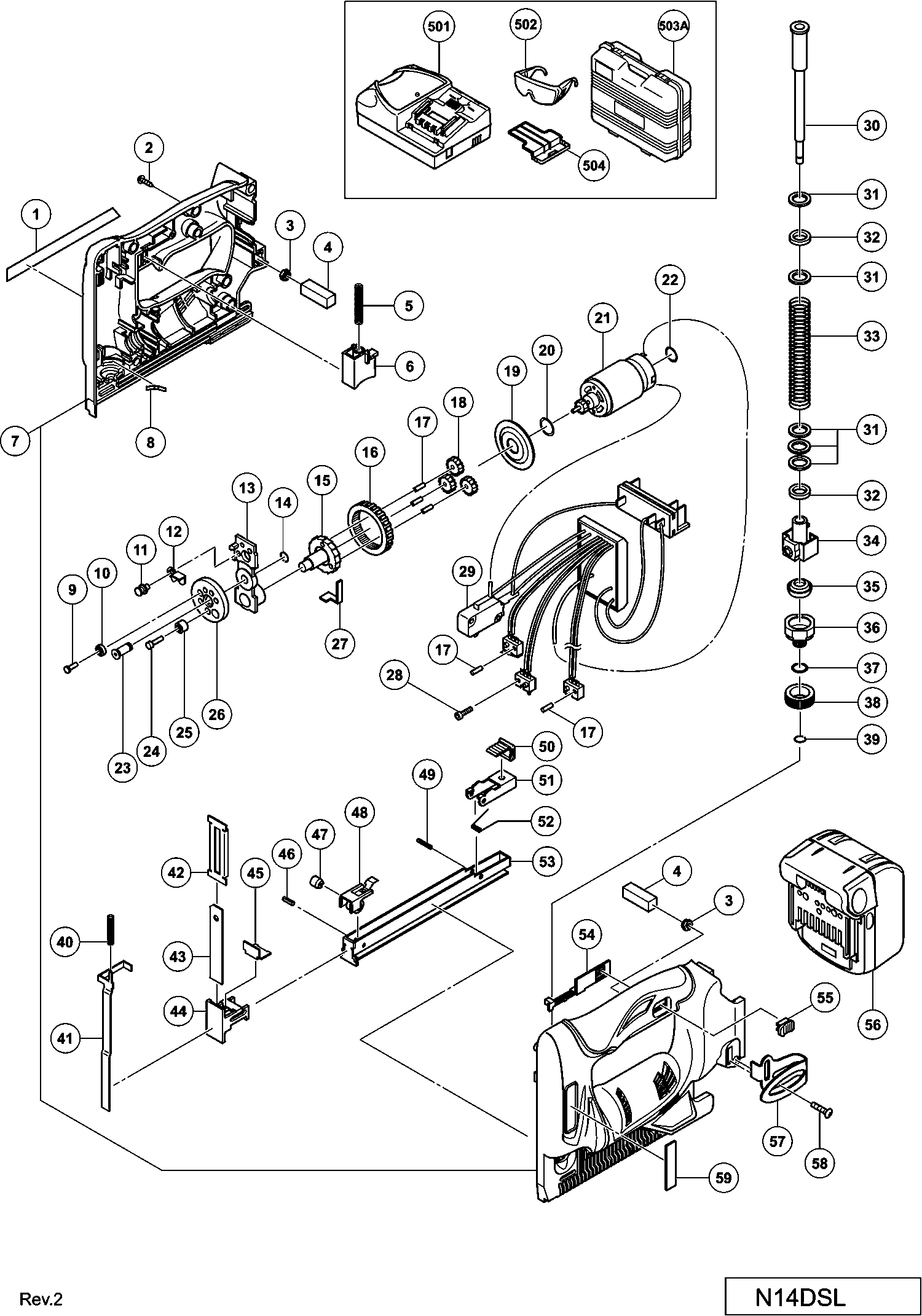

Zeichnungen der Hikoki N14DSL
Teileliste der Hikoki N14DSL
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
2 | 313687 | 1.04 | 1.23 | |
Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
3 | 327002 | 1.80 | 2.14 | |
Dichtung | ||||
4 | 331186 | 1.80 | 2.14 | |
Feder (t) | ||||
5 | 332000 | 1.80 | 2.14 | |
Schaltgriff | ||||
6 | 331789 | 3.45 | 4.11 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
7 | 334983 | |||
Justierungsplatte | ||||
8 | 331782 | 1.80 | 2.14 | |
Metallschaft (b) | ||||
9 | 331793 | 3.45 | 4.11 | |
Nockenrolle | ||||
10 | 331791 | 1.80 | 2.14 | |
Hebelstift | ||||
11 | 331799 | 1.80 | 2.14 | |
Umschalthebel (1) | ||||
12 | 331798 | 1.80 | 2.14 | |
Getriebehalter Dh40sr | ||||
13 | 331797 | 7.35 | 8.75 | |
Haltebahn D5.4 | ||||
14 | 331993 | 1.80 | 2.14 | |
Zweites Zahnrad Dh22vb/vd/ Dh24pb-vd/dh20pb | ||||
15 | 331800 | 7.35 | 8.75 | |
Ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv/ | ||||
16 | 331804 | 3.45 | 4.11 | |
Nadelrolle Wr14dh | ||||
17 | 331991 | 1.80 | 2.14 | |
Getriebe | ||||
18 | 331803 | 1.80 | 2.14 | |
Ring | ||||
19 | 331802 | 1.80 | 2.14 | |
O-ring (1ap12) Cr12v/cr24dv, C8fse | ||||
20 | 996407 | 1.05 | 1.25 | |
Motor | ||||
21 | 331806 | 19.53 | 23.23 | |
Nicht mehr lieferbar, kein Ersatz | ||||
22 | 872654 | |||
Stift (a) | ||||
23 | 331796 | 3.45 | 4.11 | |
Metallschaft (b) | ||||
24 | 331794 | 3.45 | 4.11 | |
Nockenroller | ||||
25 | 331792 | 1.80 | 2.14 | |
Endzahnrad H90sc/se | ||||
26 | 331795 | 5.10 | 6.07 | |
Kupplung | ||||
27 | 331801 | 1.80 | 2.14 | |
Nylock Hex. Steckschlüssel Hd.bolt M3x8 | ||||
28 | 331992 | 1.80 | 2.14 | |
Schalter | ||||
29 | 331990 | 87.45 | 104.07 | |
Schlagbolzen | ||||
30 | 331785 | 8.10 | 9.64 | |
Federring D11.2 | ||||
31 | 331995 | 1.80 | 2.14 | |
Zwischenring | ||||
32 | 331787 | 1.80 | 2.14 | |
Hauptsprung | ||||
33 | 332002 | 6.75 | 8.03 | |
Anschläger H60ma/mb | ||||
34 | 331788 | 11.70 | 13.92 | |
Bumper | ||||
35 | 331784 | 1.80 | 2.14 | |
Stoßstangenträger | ||||
36 | 331783 | 6.75 | 8.03 | |
O-ring (s-10) D6sh | ||||
37 | 987105 | 1.05 | 1.25 | |
Justierung | ||||
38 | 331781 | 5.10 | 6.07 | |
Halte-Ring D4.4 | ||||
39 | 331994 | 1.80 | 2.14 | |
Feder | ||||
40 | 331996 | 1.80 | 2.14 | |
Druckhebel | ||||
41 | 331773 | 6.75 | 8.03 | |
Abdeckplatte | ||||
42 | 331774 | 1.04 | 1.23 | |
Antriebsklinge | ||||
43 | 331776 | 5.10 | 6.07 | |
Klingenführung (a) | ||||
44 | 334995 | 39.88 | 47.45 | |
Klingenführung (b) | ||||
45 | 333942 | 1.80 | 2.14 | |
Rollstift D2,5x10 (10st) | ||||
46 | 949551 | 1.65 | 1.96 | |
Feder Spule | ||||
47 | 331778 | 1.80 | 2.14 | |
Zuführung | ||||
48 | 331997 | 6.75 | 8.03 | |
Rollstift D3x14 (10st) Nv65ad3 | ||||
49 | 949900 | 2.40 | 2.86 | |
Stopperabdeckung | ||||
50 | 331999 | 3.45 | 4.11 | |
Stopper | ||||
51 | 331780 | 1.80 | 2.14 | |
Stopperfeder | ||||
52 | 331998 | 1.80 | 2.14 | |
Magazinbasis | ||||
53 | 331779 | 14.70 | 17.49 | |
Hebel (c) | ||||
54 | 331790 | 1.80 | 2.14 | |
Schieber | ||||
55 | 326276 | 1.05 | 1.25 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
56 | 334419 | |||
Haken | ||||
57 | 332824 | 4.58 | 5.44 | |
Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | ||||
58 | 327001 | 1.80 | 2.14 | |
Hitachi Platte | ||||
59 | 329648 | 1.88 | 2.23 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
502 | 875769 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
503B | 370474 | |||
Abdeckkappe für Batterie | ||||
504 | 329897 | 1.80 | 2.14 |
