Hikoki N3804AB3 Zeichnungen und Teile

Genaue Typennummer:
N3804AB3
N3804AB3

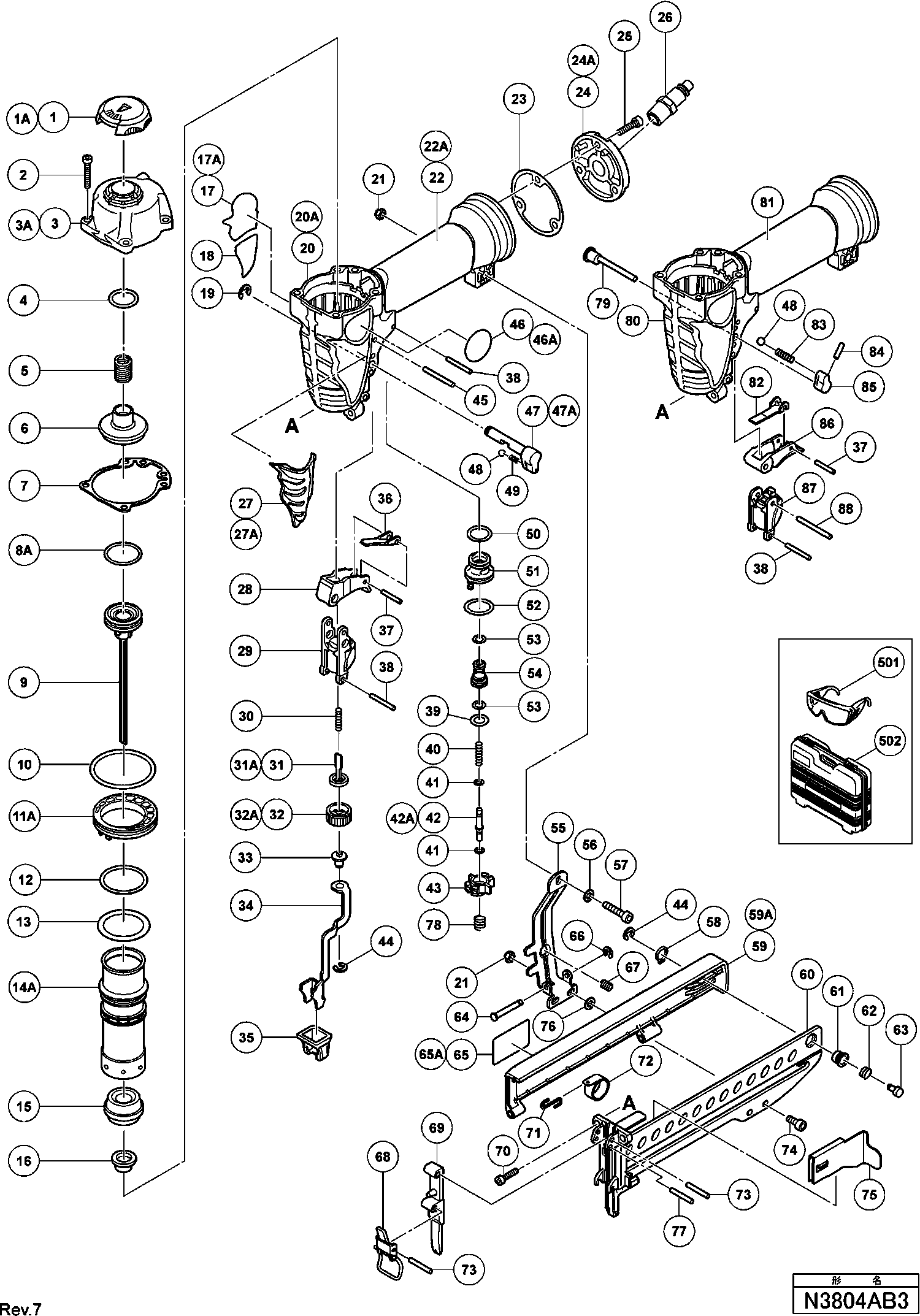

Zeichnungen der HIKOKI N3804AB3
Teileliste der HIKOKI N3804AB3
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
obere Abdeckung Nt50ae2 (gray) | ||||
1 | 885866 | obere Abdeckung Nt50ae2 (gray) | € 1.00 | |
Inbusschraube M5x20 (10st) For Europe | ||||
2 | 949757 | Inbusschraube M5x20 (10st) For Europe | € 2.86 | |
Ventildeckel Nt50ae2 (black) | ||||
3 | 885867 | Ventildeckel Nt50ae2 (black) | € 6.85 | |
Hauptventil O-ring Nv32ab/nv50ag | ||||
4 | 878600 | Hauptventil O-ring Nv32ab/nv50ag | € 1.00 | |
Hauptventilfeder Nv38ab | ||||
5 | 880190 | Hauptventilfeder Nv38ab | € 2.43 | |
Hauptventil (a) Nv50ag | ||||
6 | 880410 | Hauptventil (a) Nv50ag | € 13.99 | |
Dichtung Nt50ae2 | ||||
7 | 885868 | Dichtung Nt50ae2 | € 2.00 | |
O-ring (p22.4) Nt50ae2 | ||||
8A | 886068 | O-ring (p22.4) Nt50ae2 | € 1.43 | |
Nicht mehr lieferbar | ||||
9 | 885966 | Nicht mehr lieferbar | ||
O-ring (i.d44.7) Nt50ae2 | ||||
10 | 885871 | O-ring (i.d44.7) Nt50ae2 | € 1.00 | |
Zylinderplatte Nt50ae2 | ||||
11A | 885872 | Zylinderplatte Nt50ae2 | € 1.00 | |
O-ring (s30) Dh22vb/vd | ||||
12 | 301684 | O-ring (s30) Dh22vb/vd | € 1.00 | |
O-ring (p-32) Nv38ab | ||||
13 | 986374 | O-ring (p-32) Nv38ab | € 1.57 | |
Zylinder | ||||
14A | 885873 | Zylinder | € 12.28 | |
Kolbendämpfer Nt50ae2 | ||||
15 | 885874 | Kolbendämpfer Nt50ae2 | € 2.00 | |
Nicht mehr lieferbar | ||||
16 | 885968 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
17 | 888732 | Nicht mehr lieferbar | ||
Warnschild Nt50ae2 | ||||
18 | 885877 | Warnschild Nt50ae2 | € 1.00 | |
Sicherungsring (e-typ) D6 C10fca/c10ra/nv65ad, Nr | ||||
19 | 955479 | Sicherungsring (e-typ) D6 C10fca/c10ra/nv65ad, Nr | € 1.00 | |
Nicht mehr lieferbar | ||||
20 | 885878 | Nicht mehr lieferbar | ||
Nylonmutter M4 Nv45ab u.a:, Nr90aa | ||||
21 | 876465 | Nylonmutter M4 Nv45ab u.a:, Nr90aa | € 1.00 | |
Dichtung (b) Nt65m2 | ||||
23 | 884342 | Dichtung (b) Nt65m2 | € 1.00 | |
Nicht mehr lieferbar | ||||
24 | 885674 | Nicht mehr lieferbar | ||
Inbusschraube M5x16 (10st), Nr90aa | ||||
25 | 949821 | Inbusschraube M5x16 (10st), Nr90aa | € 2.43 | |
Nicht mehr lieferbar | ||||
27 | 885879 | Nicht mehr lieferbar | ||
Schalter | ||||
28 | 885657 | Schalter | € 9.85 | |
Druckhebelführung Nt50ae2 | ||||
29 | 885880 | Druckhebelführung Nt50ae2 | € 2.00 | |
Druckhebelfeder (a) Nt50ae2 | ||||
30 | 885881 | Druckhebelfeder (a) Nt50ae2 | € 1.00 | |
Pushing Lever (c) | ||||
31 | 885973 | Pushing Lever (c) | € 4.28 | |
PUSHING LEVER (D) (OLD 887678) | ||||
31B | 889331 | PUSHING LEVER (D) (OLD 887678) | € 3.43 | |
Justierung | ||||
32 | 885884 | Justierung | € 1.00 | |
Druckhebel (b) Nt50ae2 | ||||
33 | 885885 | Druckhebel (b) Nt50ae2 | € 2.00 | |
Pushing Lever (a) | ||||
34 | 885972 | Pushing Lever (a) | € 4.00 | |
NOSE CAP | ||||
35 | 885969 | NOSE CAP | € 1.14 | |
Auslösearm (c) kpl. Nt65m2 | ||||
36 | 885689 | Auslösearm (c) kpl. Nt65m2 | € 2.00 | |
Rollstift D2,5x16 | ||||
37 | 881951 | Rollstift D2,5x16 | € 1.71 | |
Rollstift D3x25 (10st) Nv38ab2 | ||||
38 | 949539 | Rollstift D3x25 (10st) Nv38ab2 | € 2.14 | |
O-RING (1AP-10) (OUD 872654) | ||||
39A | 889495 | O-RING (1AP-10) (OUD 872654) | € 0.99 | |
Tauchkolbenfeder Nt65m2 | ||||
40 | 884966 | Tauchkolbenfeder Nt65m2 | € 1.57 | |
O-RING (I.D.1.8) | ||||
41 | 878888 | O-RING (I.D.1.8) | € 1.00 | |
Gelenkwelle (a) | ||||
42 | 885888 | Gelenkwelle (a) | € 3.00 | |
Gelenkwelle (a) | ||||
42A | 887679 | Gelenkwelle (a) | € 3.00 | |
VALVE BUSHING (A) | ||||
43 | 884962 | VALVE BUSHING (A) | € 1.57 | |
Sicherungsring (e-typ) D3 Till 6.1998 | ||||
44 | 872971 | Sicherungsring (e-typ) D3 Till 6.1998 | € 1.00 | |
Rollstift D3x32 Nr90gc | ||||
45 | 884975 | Rollstift D3x32 Nr90gc | € 1.57 | |
Wechselknopf (c) Nt65m2 (green) | ||||
47 | 885658 | Wechselknopf (c) Nt65m2 (green) | € 10.28 | |
Stahlkugeln D3.97 (10st), Nr90aa | ||||
48 | 959155 | Stahlkugeln D3.97 (10st), Nr90aa | € 0.99 | |
Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
49 | 982454 | Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | € 0.99 | |
FEED PISTON O-RING (I.D.14) | ||||
50 | 877763 | FEED PISTON O-RING (I.D.14) | € 1.00 | |
VALVE BUSHING B) | ||||
51 | 884963 | VALVE BUSHING B) | € 1.57 | |
O-RING (P-18 | ||||
52 | 873570 | O-RING (P-18 | € 1.29 | |
Nicht mehr lieferbar | ||||
53A | 889335 | Nicht mehr lieferbar | ||
VALVE PISTON | ||||
54 | 884964 | VALVE PISTON | € 1.57 | |
Nicht mehr lieferbar | ||||
55 | 885984 | Nicht mehr lieferbar | ||
Ring | ||||
56 | 885985 | Ring | € 1.00 | |
Nicht mehr lieferbar | ||||
57 | 880032 | Nicht mehr lieferbar | ||
Federscheibe | ||||
58 | 885977 | Federscheibe | € 1.14 | |
Nicht mehr lieferbar | ||||
59 | 885979 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
60 | 885970 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
61 | 885975 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
62 | 885976 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
63 | 885974 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
64 | 885978 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
65 | 888757 | Nicht mehr lieferbar | ||
Schild | ||||
65A | 888266 | Schild | € 0.99 | |
C-type Ring D2,5 G12se/g13se | ||||
66 | 874759 | C-type Ring D2,5 G12se/g13se | € 0.99 | |
Nicht mehr lieferbar | ||||
67 | 885983 | Nicht mehr lieferbar | ||
Sperrhebel Nt50ae2 | ||||
68 | 885889 | Sperrhebel Nt50ae2 | € 3.00 | |
Führungsplatte | ||||
69A | 885971 | Führungsplatte | € 10.28 | |
Inbusschraube M5x12 (10st) | ||||
70 | 949813 | Inbusschraube M5x12 (10st) | € 1.57 | |
Nicht mehr lieferbar | ||||
71 | 885982 | Nicht mehr lieferbar | ||
Feder | ||||
72 | 885981 | Feder | € 3.00 | |
Rollstift D3x18 (10st) Nv38ab2 | ||||
73 | 949518 | Rollstift D3x18 (10st) Nv38ab2 | € 2.28 | |
Inbusschraube M5x16 (10st), Nr90aa | ||||
74 | 949821 | Inbusschraube M5x16 (10st), Nr90aa | € 2.43 | |
Nicht mehr lieferbar | ||||
75 | 885980 | Nicht mehr lieferbar | ||
Ring | ||||
76 | 885985 | Ring | € 1.00 | |
Nicht mehr lieferbar | ||||
77 | 886193 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
78 | 887752 | Nicht mehr lieferbar | ||
Change Rod | ||||
79A | 888798 | Change Rod | € 1.86 | |
Nicht mehr lieferbar | ||||
80 | 887681 | Nicht mehr lieferbar | ||
Trekker (d) | ||||
82 | 887755 | Trekker (d) | € 2.00 | |
Feder | ||||
83 | 887673 | Feder | € 1.14 | |
Roll Pin D3x10 (10 Pcs) | ||||
84 | 887458 | Roll Pin D3x10 (10 Pcs) | € 1.14 | |
Wisselknop (d) | ||||
85 | 887684 | Wisselknop (d) | € 1.14 | |
Trekker (d) | ||||
86 | 887756 | Trekker (d) | € 4.00 | |
Nicht mehr lieferbar | ||||
87 | 887686 | Nicht mehr lieferbar | ||
Roll Pin D3x35 | ||||
88 | 887675 | Roll Pin D3x35 | € 1.14 | |
Nicht mehr lieferbar | ||||
501 | 875769 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
502 | 885902 | Nicht mehr lieferbar | ||
Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
601 | 881768 | Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | € 5.00 | |
Nicht mehr lieferbar | ||||
602A | 888213 | Nicht mehr lieferbar | ||
Full Sequential Actuation Mechanism Kit New | ||||
603 | 885986 | Full Sequential Actuation Mechanism Kit New | € 22.25 | |
Schalter | ||||
604 | 884993 | Schalter | € 12.28 | |
Feder Neu Nt50ae2 | ||||
605 | 884994 | Feder Neu Nt50ae2 | € 4.57 | |
Rollstift D3x18 (10st) Nv38ab2 | ||||
606 | 949518 | Rollstift D3x18 (10st) Nv38ab2 | € 2.28 | |
O-ring Kit Nt32ae2/nt50ae2/n3804ab3 | ||||
607 | 886375 | O-ring Kit Nt32ae2/nt50ae2/n3804ab3 | € 9.57 | |
Dichtung Nt50ae2 | ||||
608 | 885868 | Dichtung Nt50ae2 | € 2.00 | |
O-ring (i.d44.7) Nt50ae2 | ||||
609 | 885871 | O-ring (i.d44.7) Nt50ae2 | € 1.00 | |
O-ring (p22.4) Nt50ae2 | ||||
610 | 886068 | O-ring (p22.4) Nt50ae2 | € 1.43 | |
Hauptventil O-ring Nv32ab/nv50ag | ||||
611 | 878600 | Hauptventil O-ring Nv32ab/nv50ag | € 1.00 | |
O-ring (s30) Dh22vb/vd | ||||
612 | 301684 | O-ring (s30) Dh22vb/vd | € 1.00 | |
O-ring (p-32) Nv38ab | ||||
613 | 986374 | O-ring (p-32) Nv38ab | € 1.57 | |
Single Sequential Actuation Mechanism Kit | ||||
615 | 887916 | Single Sequential Actuation Mechanism Kit | € 3.14 |
