Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki N5008AC'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

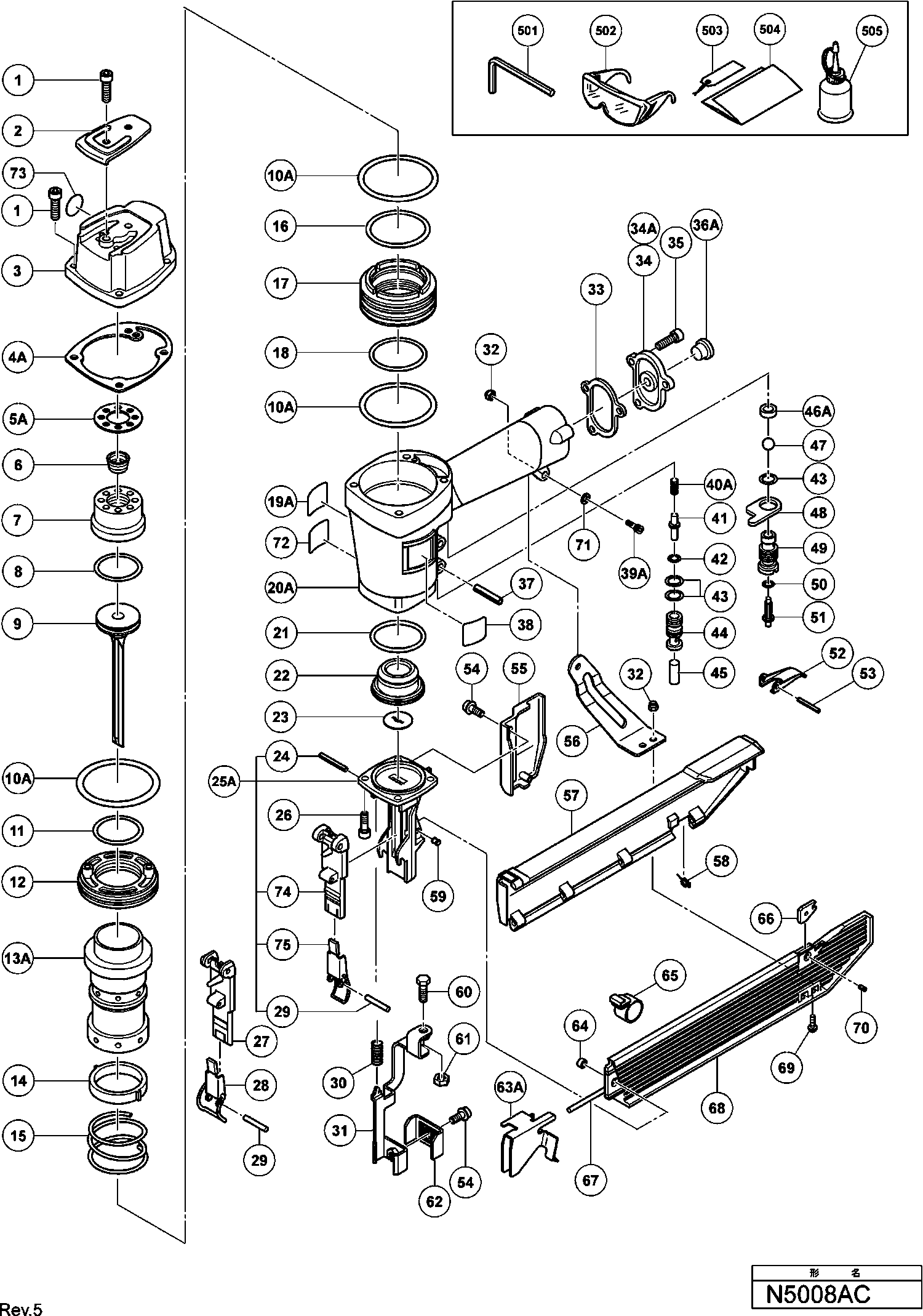

Zeichnungen der Hikoki N5008AC
Teileliste der Hikoki N5008AC
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Inbusschraube M5x20 (10st) For Europe | ||||
| 1 | 949757 | 3.00 | 3.57 | |
| Deckel Nv45ab | ||||
| 2 | 876179 | 1.05 | 1.25 | |
| Auslasskappealt (alt 877128) | ||||
| 3 | 877917 | 28.88 | 34.36 | |
| PACKUNGSDICHTUNG | ||||
| 4A | 885794 | 4.20 | 5.00 | |
| Dichtung N 5024a2 | ||||
| 5A | 886466 | 1.05 | 1.25 | |
| Ablassventil Nt65a | ||||
| 6 | 878539 | 3.75 | 4.46 | |
| Ventilkopf N5008a1 | ||||
| 7 | 878026 | 73.01 | 86.88 | |
| Kolben O-ring Nv45ab/nv50a1 | ||||
| 8 | 876174 | 3.60 | 4.28 | |
| Kolben N5008ac | ||||
| 9 | 883716 | 92.40 | 109.96 | |
| O-ring N5008ac | ||||
| 10A | 885793 | 2.10 | 2.50 | |
| Zylinder O-ring (d) Nv45ab/nv50a1 | ||||
| 11 | 877126 | 1.65 | 1.96 | |
| Zylinderplatte Nv45ab/nv50a1 | ||||
| 12 | 876168 | 10.95 | 13.03 | |
| Zylinder | ||||
| 13A | 885792 | 24.75 | 29.45 | |
| Zylinderring Nv45ab/nv50a1 | ||||
| 14 | 876167 | 1.05 | 1.25 | |
| Zylinderfeder Nv45ab/nv50a1 | ||||
| 15 | 876172 | 6.60 | 7.85 | |
| Zylinder O-ring (a) Nv45ab/nv50a1 | ||||
| 16 | 877123 | 2.40 | 2.86 | |
| Zylinderführung Nv45ab u.a. | ||||
| 17 | 877122 | 17.60 | 20.94 | |
| Zylinder O-ring Nv45ab, Nr90aa | ||||
| 18 | 877124 | 1.95 | 2.32 | |
| Warnschild Nv65ah, Nr90aa | ||||
| 19A | 884070 | 1.65 | 1.96 | |
| Gehäuse | ||||
| 20A | 884171 | 81.68 | 97.19 | |
| Zylinder O-ring (c) Nv45ab/nv50a1 | ||||
| 21 | 877125 | 1.95 | 2.32 | |
| Kolbenstoßdämpfer | ||||
| 22 | 883711 | 8.85 | 10.53 | |
| Dämpferplatte N5008ac | ||||
| 23 | 883712 | 1.50 | 1.78 | |
| Rollstift D4x36 (10 Stk) | ||||
| 24 | 949547 | 3.90 | 4.64 | |
| Nasenset | ||||
| 25A | 888126 | 80.03 | 95.23 | |
| Inbusschraube M5x16 Dh40ma u.a. | ||||
| 26 | 878181 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 883721 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 28 | 883722 | |||
| Spannstift D3x20 (10st) Nv90af | ||||
| 29 | 949685 | 2.55 | 3.03 | |
| Feder (b) | ||||
| 30 | 877873 | 1.04 | 1.23 | |
| Druckhebel N5008ac | ||||
| 31 | 883714 | 19.25 | 22.91 | |
| Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
| 32 | 877371 | 1.05 | 1.25 | |
| Packung (d) Nv32ab | ||||
| 33 | 877131 | 1.05 | 1.25 | |
| Kappe (alt 876714p) | ||||
| 34 | 880036 | 6.75 | 8.03 | |
| Kappe N 5024a2 | ||||
| 34A | 885795 | 4.50 | 5.36 | |
| Inbusschraube M5x16 (10st), Nr90aa | ||||
| 35 | 949821 | 2.55 | 3.03 | |
| Rollstift D3x30 (10st) | ||||
| 37 | 949866 | 3.60 | 4.28 | |
| Inbusschraube M5x18 (10st) | ||||
| 39A | 949658 | 1.80 | 2.14 | |
| Tauchkolbenfeder N 5008ac2 | ||||
| 40A | 886725 | 1.05 | 1.25 | |
| Tauchkolben (a) N5008ac | ||||
| 41 | 878542 | 1.95 | 2.32 | |
| Tauchkolben O-ring Nc65ac u.a. | ||||
| 42 | 877705 | 1.05 | 1.25 | |
| O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
| 43 | 875638 | 1.65 | 1.96 | |
| Ventilbuchse N5008ac | ||||
| 44 | 877880 | 27.09 | 32.23 | |
| Tauchkolben(b) N5008ac | ||||
| 45 | 877882 | 5.55 | 6.60 | |
| Ventilpackung | ||||
| 46A | 888151 | 1.04 | 1.23 | |
| Urethankugel (b) D7.14 Nv83a/u.a | ||||
| 47 | 875645 | 3.90 | 4.64 | |
| Ventilplatte Nv83a u.a. | ||||
| 48 | 875644 | 1.05 | 1.25 | |
| Schalterdruckventil Nv83a/nr83a Alte Art.nr.87673 | ||||
| 49 | 877335 | 12.60 | 14.99 | |
| Tauchkolben O-ring Nr83a/aa | ||||
| 50 | 874820 | 1.65 | 1.96 | |
| Abzugkolben Nv83a u.a. | ||||
| 51 | 878121 | 1.65 | 1.96 | |
| Hebel Nv45ab/nv83a/nr83a | ||||
| 52 | 876203 | 2.55 | 3.03 | |
| Rollstift D3x30 (10st) | ||||
| 53 | 949866 | 3.60 | 4.28 | |
| Schraube M5x8 | ||||
| 54 | 878540 | 1.04 | 1.23 | |
| Schutz (1) | ||||
| 55 | 883724 | 2.10 | 2.50 | |
| Handgriff Arm N5008ac | ||||
| 56 | 883723 | 4.20 | 5.00 | |
| Magazinabdeckung N5008ac | ||||
| 57 | 883718 | 7.20 | 8.57 | |
| Gehäusefeder N5008ac | ||||
| 58 | 881043 | 1.35 | 1.61 | |
| Stift (1) | ||||
| 59 | 881044 | 4.50 | 5.36 | |
| Sicherheitsbolzen Nv83a u.a. | ||||
| 60 | 875650 | 1.05 | 1.25 | |
| Mutter M5 (10 Stück) (ALT 949555Z | ||||
| 61 | 949555 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 62 | 883715 | |||
| Staple Feeder | ||||
| 63A | 886724 | 8.33 | 9.91 | |
| Schaftring N5008ac | ||||
| 64 | 881045 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 65 | 881047 | |||
| Magazin Gehäuse N 5024a2 | ||||
| 66 | 881039 | 2.55 | 3.03 | |
| Gelenkbolzen | ||||
| 67 | 883719 | 2.10 | 2.50 | |
| Magazin kpl. N5008ac Includ.69,75 | ||||
| 68 | 883717 | 15.26 | 18.16 | |
| Maschinenschraube M5x14 | ||||
| 69 | 678653 | 1.05 | 1.25 | |
| Nadelrolle D3x6 Nv90af | ||||
| 70 | 881040 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 71 | 876205 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 72 | 878183 | |||
| Warnschild Nv50af3, Nr90aa | ||||
| 73 | 883513 | 1.65 | 1.96 | |
| Führung | ||||
| 74 | 886718 | 10.58 | 12.58 | |
| Arretierung | ||||
| 75 | 886441 | 4.58 | 5.44 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 944458 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 875769 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 882414 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 877153 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 876762 | |||
| Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
| 602 | 881768 | 5.25 | 6.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603A | 888213 | |||
