Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki N5024A'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

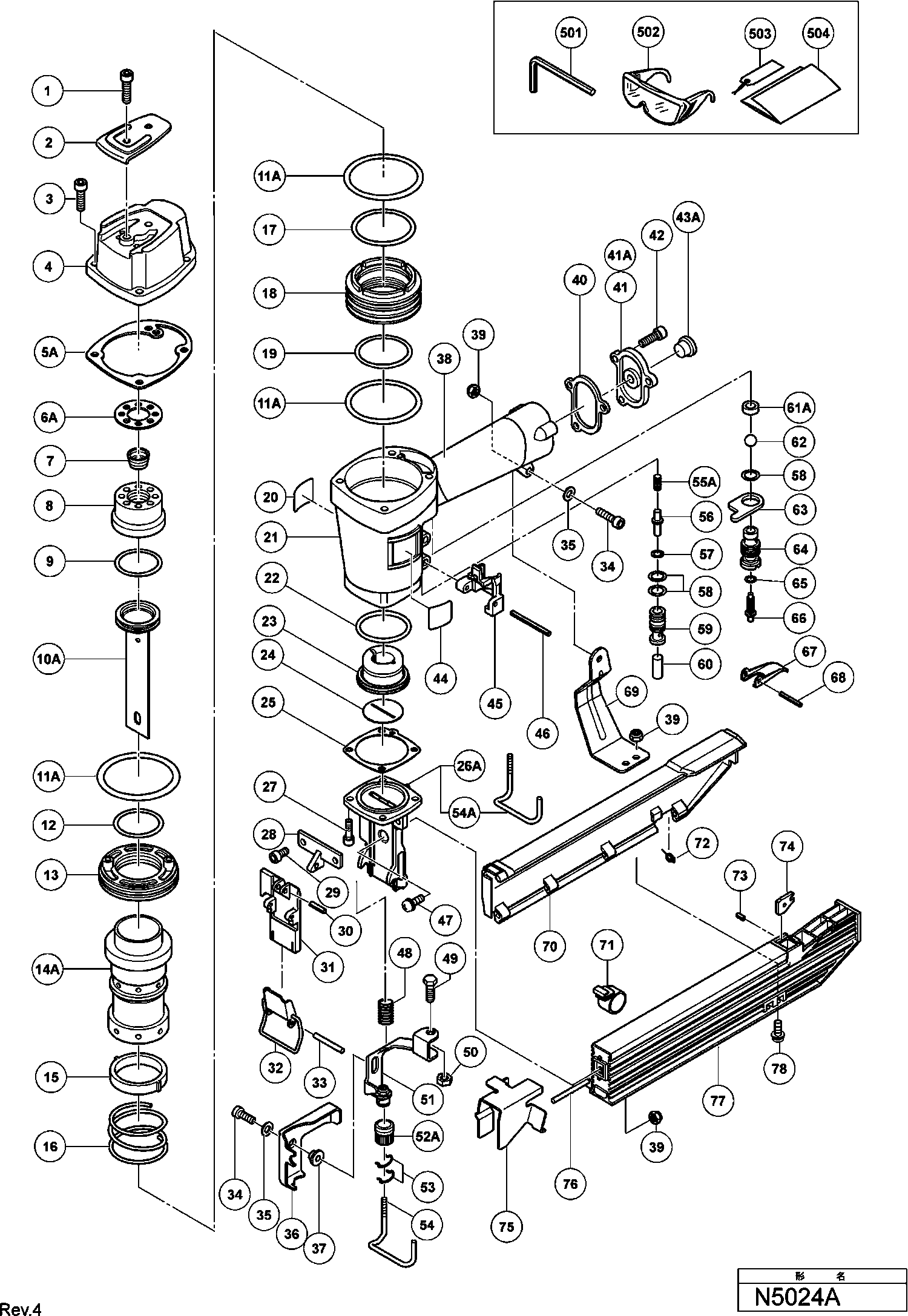

Zeichnungen der Hikoki N5024A
Teileliste der Hikoki N5024A
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Inbusschraube M5x25 (10st) | ||||
| 1 | 949662 | 2.10 | 2.50 | |
| Deckel Nv45ab | ||||
| 2 | 876179 | 1.05 | 1.25 | |
| Inbusschraube M5x20 (10st) For Europe | ||||
| 3 | 949757 | 3.00 | 3.57 | |
| Auslasskappealt (alt 877128) | ||||
| 4 | 877917 | 28.88 | 34.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5A | 885794 | |||
| Dichtung N 5024a2 | ||||
| 6A | 886466 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7 | 878417 | |||
| Abschlusskappe N3824a | ||||
| 8 | 877129 | 14.58 | 17.34 | |
| Kolben O-ring Nv45ab/nv50a1 | ||||
| 9 | 876174 | 3.60 | 4.28 | |
| KOLBEN | ||||
| 10A | 884357 | 38.03 | 45.25 | |
| O-ring N5008ac | ||||
| 11A | 885793 | 2.10 | 2.50 | |
| Zylinder O-ring (d) Nv45ab/nv50a1 | ||||
| 12 | 877126 | 1.65 | 1.96 | |
| Zylinderplatte Nv45ab/nv50a1 | ||||
| 13 | 876168 | 10.95 | 13.03 | |
| Zylinder | ||||
| 14A | 888212 | 24.75 | 29.45 | |
| Zylinderring Nv45ab/nv50a1 | ||||
| 15 | 876167 | 1.05 | 1.25 | |
| Zylinderfeder Nv45ab/nv50a1 | ||||
| 16 | 876172 | 6.60 | 7.85 | |
| Zylinder O-ring (a) Nv45ab/nv50a1 | ||||
| 17 | 877123 | 2.40 | 2.86 | |
| Zylinderführung Nv45ab u.a. | ||||
| 18 | 877122 | 17.60 | 20.94 | |
| Zylinder O-ring Nv45ab, Nr90aa | ||||
| 19 | 877124 | 1.95 | 2.32 | |
| Warnschild Nv65ah, Nr90aa | ||||
| 20 | 884070 | 1.65 | 1.96 | |
| Gehäuse | ||||
| 21 | 884171 | 81.68 | 97.19 | |
| Zylinder O-ring (c) Nv45ab/nv50a1 | ||||
| 22 | 877125 | 1.95 | 2.32 | |
| Kolbenstoßdämpfer | ||||
| 23 | 884350 | 11.85 | 14.10 | |
| Stoßdämpferblatt | ||||
| 24 | 884351 | 1.05 | 1.25 | |
| Dichtungsplatte (a) Cm12y | ||||
| 25 | 876673 | 1.04 | 1.23 | |
| Vorderteil | ||||
| 26A | 886726 | 113.99 | 135.65 | |
| Inbusschraube M5x16 Dh40ma u.a. | ||||
| 27 | 878181 | 1.05 | 1.25 | |
| Führungsplatte | ||||
| 28 | 884360 | 14.10 | 16.78 | |
| Inbusschraube M5x10 (10st) | ||||
| 29 | 949819 | 2.55 | 3.03 | |
| Rollstift D4x16 | ||||
| 30 | 949497 | 2.55 | 3.03 | |
| Führung | ||||
| 31 | 884361 | 17.13 | 20.38 | |
| Arretierung | ||||
| 32 | 884362 | 8.33 | 9.91 | |
| Rollstift D3x30 (10st) | ||||
| 33 | 949866 | 3.60 | 4.28 | |
| Inbusschraube M5x18 (10st) | ||||
| 34 | 949658 | 1.80 | 2.14 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 35 | 876205 | |||
| Schutz (1) | ||||
| 36 | 884364 | 2.10 | 2.50 | |
| Huelse | ||||
| 37 | 884366 | 4.20 | 5.00 | |
| Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
| 39 | 877371 | 1.05 | 1.25 | |
| Packung (d) Nv32ab | ||||
| 40 | 877131 | 1.05 | 1.25 | |
| Kappe (alt 876714p) | ||||
| 41 | 880036 | 6.75 | 8.03 | |
| Kappe N 5024a2 | ||||
| 41A | 885795 | 4.50 | 5.36 | |
| Inbusschraube M5x16 (10st), Nr90aa | ||||
| 42 | 949821 | 2.55 | 3.03 | |
| Ventilschutz | ||||
| 45 | 884356 | 2.10 | 2.50 | |
| Rollstift D3x45 (10 Pcs) N 5024a2 | ||||
| 46 | 884025 | 1.80 | 2.14 | |
| Kopfschraube M5x16 M.federring | ||||
| 47 | 308386 | 1.05 | 1.25 | |
| Haltefeder N5008aa | ||||
| 48 | 877894 | 1.05 | 1.25 | |
| Sicherheitsbolzen Nv83a u.a. | ||||
| 49 | 875650 | 1.05 | 1.25 | |
| Mutter M5 (10 Stück) (ALT 949555Z | ||||
| 50 | 949555 | 1.05 | 1.25 | |
| Druckhebel | ||||
| 51 | 884353 | 22.83 | 27.16 | |
| Justierung | ||||
| 52A | 885796 | 4.20 | 5.00 | |
| Feder Nt65ma3 | ||||
| 53 | 881765 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 54 | 884354 | |||
| Druckhebel (a) | ||||
| 54A | 886447 | 4.20 | 5.00 | |
| Tauchkolbenfeder N 5008ac2 | ||||
| 55A | 886725 | 1.05 | 1.25 | |
| Tauchkolben (a) N5008ac | ||||
| 56 | 878542 | 1.95 | 2.32 | |
| Tauchkolben O-ring Nc65ac u.a. | ||||
| 57 | 877705 | 1.05 | 1.25 | |
| O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
| 58 | 875638 | 1.65 | 1.96 | |
| Ventilbuchse N5008ac | ||||
| 59 | 877880 | 27.09 | 32.23 | |
| Tauchkolben(b) N5008ac | ||||
| 60 | 877882 | 5.55 | 6.60 | |
| Ventilpackung | ||||
| 61A | 888151 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 62 | 875645 | |||
| Ventilplatte Nv83a u.a. | ||||
| 63 | 875644 | 1.05 | 1.25 | |
| Schalterdruckventil Nv83a/nr83a Alte Art.nr.87673 | ||||
| 64 | 877335 | 12.60 | 14.99 | |
| Tauchkolben O-ring Nr83a/aa | ||||
| 65 | 874820 | 1.65 | 1.96 | |
| Abzugkolben Nv83a u.a. | ||||
| 66 | 878121 | 1.65 | 1.96 | |
| Hebel Nv45ab/nv83a/nr83a | ||||
| 67 | 876203 | 2.55 | 3.03 | |
| Rollstift D3x30 (10st) | ||||
| 68 | 949866 | 3.60 | 4.28 | |
| Handgriff Arm N5008ac | ||||
| 69 | 884363 | 6.68 | 7.94 | |
| Magazinabdeckung N5008ac | ||||
| 70 | 883718 | 7.20 | 8.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 71 | 881047 | |||
| Gehäusefeder N5008ac | ||||
| 72 | 881043 | 1.35 | 1.61 | |
| Rollstift D3x8 (10 St) Nv90ab Vb16y | ||||
| 73 | 949749 | 1.95 | 2.32 | |
| Magazin Gehäuse N 5024a2 | ||||
| 74 | 881039 | 2.55 | 3.03 | |
| Heftklammernzuführung | ||||
| 75 | 884359 | 8.33 | 9.91 | |
| Gelenkbolzen | ||||
| 76 | 883719 | 2.10 | 2.50 | |
| Magazin komplett | ||||
| 77 | 884358 | 16.36 | 19.47 | |
| Maschinenschraube M5x14 | ||||
| 78 | 678653 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 944458 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 875769 | |||
| Warnschild | ||||
| 503 | 882413 | 1.95 | 2.32 | |
| Merkblatt | ||||
| 504 | 882414 | 1.86 | 2.21 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 876762 | |||
| Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
| 602 | 881768 | 5.25 | 6.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603A | 888213 | |||
