Hikoki NR83AA3 Zeichnungen und Teile
Genaue Typennummer:
NR83AA3
NR83AA3

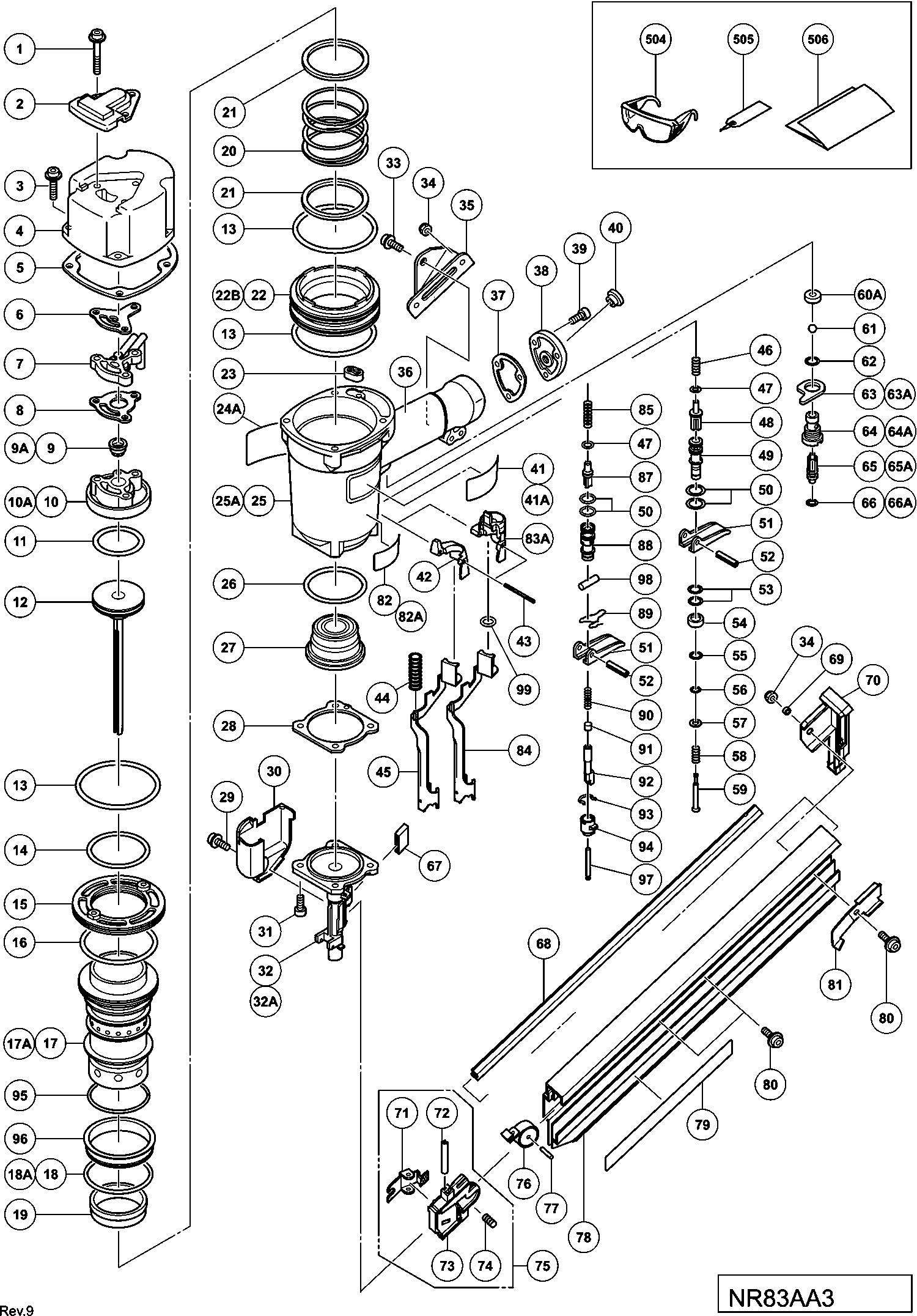

Zeichnungen der HIKOKI NR83AA3
Teileliste der HIKOKI NR83AA3
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Hex.socket Hd.bolt M6x45 (w/flange) | ||||
| 1 | 883509 | Hex.socket Hd.bolt M6x45 (w/flange) | € 3.06 | |
| Abdeckplatte | ||||
| 2 | 877330 | Abdeckplatte | € 3.62 | |
| Nicht mehr lieferbar | ||||
| 3 | 883507 | Nicht mehr lieferbar | ||
| Ventildeckel Nr83a | ||||
| 4 | 877324 | Ventildeckel Nr83a | € 70.31 | |
| Dichtung (b) Nv83a/nr83a | ||||
| 5 | 877325 | Dichtung (b) Nv83a/nr83a | € 4.18 | |
| Dichtung (f) Nv83a/nr83a | ||||
| 6 | 877329 | Dichtung (f) Nv83a/nr83a | € 1.11 | |
| Nicht mehr lieferbar | ||||
| 7 | 877328 | Nicht mehr lieferbar | ||
| Dichtung Nr83a | ||||
| 8 | 877854 | Dichtung Nr83a | € 2.23 | |
| Nicht mehr lieferbar | ||||
| 9 | 884110 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 9A | 887774 | Nicht mehr lieferbar | ||
| Abdeckkappe Mit Dichtung Nr83a (inkl.pos.nr.9a) I | ||||
| 10 | 877307 | Abdeckkappe Mit Dichtung Nr83a (inkl.pos.nr.9a) I | € 23.10 | |
| Nicht mehr lieferbar | ||||
| 10A | 887769 | Nicht mehr lieferbar | ||
| O-ring (1ap-48) Nv83a/nr83a/aa | ||||
| 11 | 877368 | O-ring (1ap-48) Nv83a/nr83a/aa | € 1.81 | |
| Kolben Nr83aa2 | ||||
| 12 | 883510 | Kolben Nr83aa2 | € 75.79 | |
| O-ring (s-90) H90se/nv83a/nr83a | ||||
| 13 | 877316 | O-ring (s-90) H90se/nv83a/nr83a | € 2.37 | |
| Zylinder O-ring (i.d 63.1.) Nv83a | ||||
| 14 | 877312 | Zylinder O-ring (i.d 63.1.) Nv83a | € 1.81 | |
| Zylinderplatte Nr83a/aa/nv83a | ||||
| 15 | 877318 | Zylinderplatte Nr83a/aa/nv83a | € 19.01 | |
| Zylinder O-ring (i.d.69.3) Nv83a | ||||
| 16 | 877313 | Zylinder O-ring (i.d.69.3) Nv83a | € 1.81 | |
| Zylinder Nr83a2 | ||||
| 17 | 884068 | Zylinder Nr83a2 | € 46.06 | |
| Nicht mehr lieferbar | ||||
| 17A | 887762 | Nicht mehr lieferbar | ||
| Zylinder O-ring I.d.69.3) Nv83a | ||||
| 18 | 877314 | Zylinder O-ring I.d.69.3) Nv83a | € 1.81 | |
| O-ring (s-70) Nr100a | ||||
| 18A | 878863 | O-ring (s-70) Nr100a | € 2.23 | |
| Ring | ||||
| 19A | 886483 | Ring | € 1.53 | |
| Nicht mehr lieferbar | ||||
| 20 | 877321 | Nicht mehr lieferbar | ||
| Ring | ||||
| 21 | 877322 | Ring | € 2.23 | |
| Zylinderführung Nr83a/aa/nv83a | ||||
| 22 | 877310 | Zylinderführung Nr83a/aa/nv83a | € 34.45 | |
| Cilinder Guide (b) | ||||
| 22B | 887763 | Cilinder Guide (b) | € 21.18 | |
| Dichtung (g) Nv83a/nr83a | ||||
| 23 | 877327 | Dichtung (g) Nv83a/nr83a | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 24B | 888957 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 25 | 883506 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 25A | 887773 | Nicht mehr lieferbar | ||
| Zylinder O-ring (i.d.69.3) Nv83a, Nr90aa | ||||
| 26 | 877315 | Zylinder O-ring (i.d.69.3) Nv83a, Nr90aa | € 1.81 | |
| Puffer Nr83aa2 | ||||
| 27 | 883511 | Puffer Nr83aa2 | € 13.02 | |
| Dichtung (a) Nv83a/nr83a | ||||
| 28 | 877334 | Dichtung (a) Nv83a/nr83a | € 2.23 | |
| Nicht mehr lieferbar | ||||
| 29 | 882974 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 30 | 883493 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 31 | 883492 | Nicht mehr lieferbar | ||
| Vorderteil | ||||
| 32 | 883490 | Vorderteil | € 151.59 | |
| Nicht mehr lieferbar | ||||
| 32A | 887775 | Nicht mehr lieferbar | ||
| Nylock Bout M8x16 | ||||
| 33 | 883505 | Nylock Bout M8x16 | € 2.78 | |
| Gewindemutter M6, C8fse, Nr90aa | ||||
| 34 | 963837 | Gewindemutter M6, C8fse, Nr90aa | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 35 | 883504 | Nicht mehr lieferbar | ||
| Dichtung (d) Nv83a/nr83a | ||||
| 37 | 877331 | Dichtung (d) Nv83a/nr83a | € 0.97 | |
| Kappe Nr83a/u.a. | ||||
| 38 | 878311 | Kappe Nr83a/u.a. | € 9.88 | |
| Inbusschraube M5x18 (10st) | ||||
| 39 | 949658 | Inbusschraube M5x18 (10st) | € 1.67 | |
| Staubschutzkappe Nv83a/u.a, Nr90aa | ||||
| 40 | 872035 | Staubschutzkappe Nv83a/u.a, Nr90aa | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 42 | 884119 | Nicht mehr lieferbar | ||
| Rollstift D3x45 (10 Pcs) N 5024a2 | ||||
| 43 | 884025 | Rollstift D3x45 (10 Pcs) N 5024a2 | € 1.67 | |
| Feder | ||||
| 44 | 884117 | Feder | € 1.53 | |
| Nicht mehr lieferbar | ||||
| 45 | 884118 | Nicht mehr lieferbar | ||
| Tauchkolbenfeder Nv83a u.a. | ||||
| 46 | 875643 | Tauchkolbenfeder Nv83a u.a. | € 0.97 | |
| O-ring (p-4) Cs35b/nr83a | ||||
| 47 | 874436 | O-ring (p-4) Cs35b/nr83a | € 0.97 | |
| Plunger (a) | ||||
| 48 | 884113 | Plunger (a) | € 3.06 | |
| Valve Bushing | ||||
| 49 | 884111 | Valve Bushing | € 14.16 | |
| O-ring (i.d.10.7) | ||||
| 50 | 884112 | O-ring (i.d.10.7) | € 1.53 | |
| Hebel Nv45ab/nv83a/nr83a | ||||
| 51 | 876203 | Hebel Nv45ab/nv83a/nr83a | € 2.37 | |
| Rollstift D3x30 (10st) | ||||
| 52 | 949866 | Rollstift D3x30 (10st) | € 3.34 | |
| O-ring (1p-9) Dh20v | ||||
| 53 | 872645 | O-ring (1p-9) Dh20v | € 1.53 | |
| Valve Sleeve (a) | ||||
| 54 | 884116 | Valve Sleeve (a) | € 3.06 | |
| Nicht mehr lieferbar | ||||
| 55 | 876316 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 56 | 878723 | Nicht mehr lieferbar | ||
| Unterlegscheibe M5 (10st) | ||||
| 57 | 949424 | Unterlegscheibe M5 (10st) | € 0.97 | |
| Plunger Spring (b) | ||||
| 58 | 884115 | Plunger Spring (b) | € 1.53 | |
| Plunger (b) | ||||
| 59 | 884114 | Plunger (b) | € 4.45 | |
| Afsluitpakking | ||||
| 60A | 888151 | Afsluitpakking | € 0.96 | |
| Urethankugel (b) D7.14 Nv83a/u.a | ||||
| 61 | 875645 | Urethankugel (b) D7.14 Nv83a/u.a | € 3.62 | |
| O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
| 62 | 875638 | O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | € 1.53 | |
| Ventilplatte Nv83a u.a. | ||||
| 63 | 875644 | Ventilplatte Nv83a u.a. | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 63A | 887771 | Nicht mehr lieferbar | ||
| Schalterdruckventil Nv83a/nr83a Alte Art.nr.87673 | ||||
| 64 | 877335 | Schalterdruckventil Nv83a/nr83a Alte Art.nr.87673 | € 11.69 | |
| Nicht mehr lieferbar | ||||
| 64A | 887839 | Nicht mehr lieferbar | ||
| Abzugkolben Nv83a u.a. | ||||
| 65 | 878121 | Abzugkolben Nv83a u.a. | € 1.53 | |
| Tauchkolben O-ring Nr83a/aa | ||||
| 66 | 874820 | Tauchkolben O-ring Nr83a/aa | € 1.53 | |
| Nicht mehr lieferbar | ||||
| 66A | 887840 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 67 | 883491 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 68 | 883496 | Nicht mehr lieferbar | ||
| Huelse | ||||
| 69 | 883499 | Huelse | € 1.39 | |
| Magazine Cover | ||||
| 70 | 883497 | Magazine Cover | € 4.45 | |
| Nicht mehr lieferbar | ||||
| 71 | 883502 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 72 | 949688 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 73 | 883501 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 74 | 883441 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 75 | 883500 | Nicht mehr lieferbar | ||
| Rückzugfeder Nr83aa2 | ||||
| 76 | 883503 | Rückzugfeder Nr83aa2 | € 8.35 | |
| Nadelrolle D4x20 Dh40fa/fb/50sa1 Till 10.1987 (ti | ||||
| 77 | 943364 | Nadelrolle D4x20 Dh40fa/fb/50sa1 Till 10.1987 (ti | € 0.97 | |
| Magazin | ||||
| 78 | 883495 | Magazin | € 51.42 | |
| Inbusschraube M6x12 M.flansch | ||||
| 80 | 984443 | Inbusschraube M6x12 M.flansch | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 81 | 883498 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 82 | 888759 | Nicht mehr lieferbar | ||
| Schild | ||||
| 82A | 887864 | Schild | € 1.11 | |
| Nicht mehr lieferbar | ||||
| 83A | 887862 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 85 | 887724 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 87 | 887725 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 89 | 887727 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 90 | 887728 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 91 | 887729 | Nicht mehr lieferbar | ||
| Sperrfeder Nt65gs | ||||
| 93 | 886331 | Sperrfeder Nt65gs | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 94 | 887766 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 95 | 878376 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 96 | 887767 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 97 | 887732 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 98 | 887768 | Nicht mehr lieferbar | ||
| O-ring Nt65ma3 | ||||
| 99 | 881715 | O-ring Nt65ma3 | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 504 | 875769 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 505 | 884072 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 506 | 884120 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 601 | 877153 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 602 | 874042 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 603 | 876212 | Nicht mehr lieferbar | ||
| Vet (attolub No.2) 500g | ||||
| 604 | 317918 | Vet (attolub No.2) 500g | € 29.86 | |
| Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
| 605 | 881768 | Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | € 4.87 | |
| TAPE (2 PCS) | ||||
| 606A | 888213 | TAPE (2 PCS) | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 607 | 884069 | Nicht mehr lieferbar | ||
