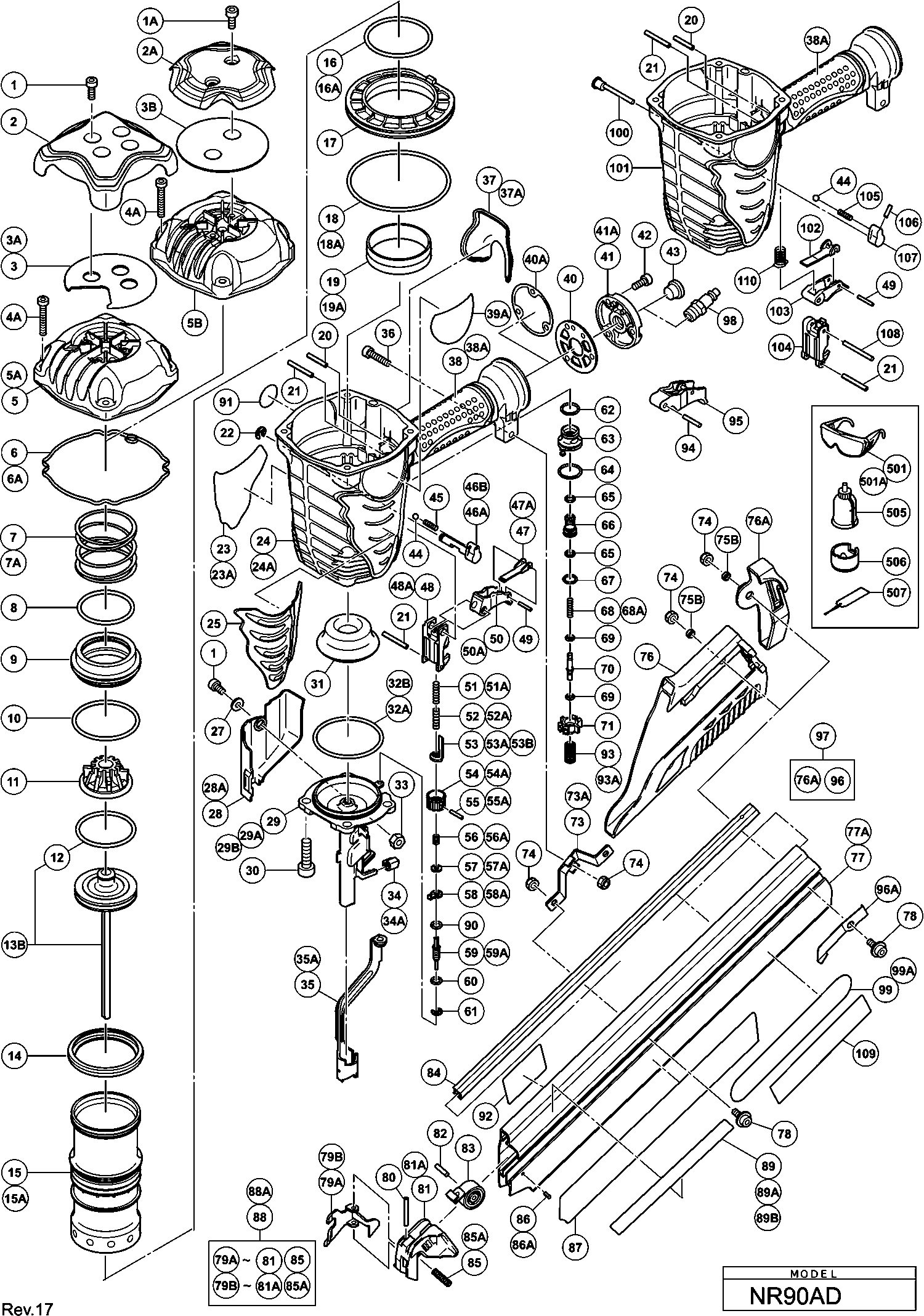

Zeichnungen der Hikoki NR90AD
Teileliste der Hikoki NR90AD
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Inbusschraube M5x14 (10st) | ||||
1 | 949665 | 2.10 | 2.50 | |
Hex. Sockenkopfschraube M6x12 | ||||
1A | 888792 | 1.04 | 1.23 | |
Kopfschutz Nr90ae Till 8.2015 | ||||
2 | 884952 | 13.50 | 16.06 | |
Kopfschutz Nr90ae Till 8.2015 | ||||
2A | 888790 | 9.90 | 11.78 | |
BLECH (ALT 884986) | ||||
3A | 886454 | 2.10 | 2.50 | |
Blech | ||||
3B | 888794 | 1.20 | 1.43 | |
Inbusschraube M6x30 Nr100a | ||||
4 | 878877 | 1.05 | 1.25 | |
Hex. Sockenkopfschraube M6x30 | ||||
4A | 888793 | 1.04 | 1.23 | |
Auspuffkappe | ||||
5 | 884951 | 32.18 | 38.29 | |
Auspuffkappe | ||||
5A | 886261 | 41.80 | 49.74 | |
Auspuffabdeckung (gold) | ||||
5B | 888789 | 14.44 | 17.18 | |
Dichtung (a) Nr90ae | ||||
6 | 884953 | 4.80 | 5.71 | |
Dichtungsplatte (a) Cm12y | ||||
6A | 886455 | 2.10 | 2.50 | |
Hauptventilfeder Nv38ab | ||||
7 | 884949 | 4.80 | 5.71 | |
Hauptventilfeder Nv38ab | ||||
7A | 886456 | 3.15 | 3.75 | |
O-ring(id494) Nr90ae | ||||
8 | 884947 | 1.65 | 1.96 | |
Hauptventil Nr90ae | ||||
9 | 884946 | 18.15 | 21.60 | |
O-ring(id594) Nr90ae | ||||
10 | 884948 | 1.65 | 1.96 | |
Auspuffgummi | ||||
11 | 884950 | 13.50 | 16.06 | |
Kolben O-ring Nr90ae | ||||
12 | 884958 | 1.65 | 1.96 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
13A | 885917 | |||
Kolbenbaugruppe | ||||
13B | 888767 | 94.33 | 112.25 | |
Ventilgummi Nr90ae | ||||
14 | 884945 | 10.95 | 13.03 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
15 | 884941 | |||
Zylinder | ||||
15A | 886457 | 36.16 | 43.03 | |
O-ring(id596) Nr90ae | ||||
16 | 884942 | 1.65 | 1.96 | |
O-ring(id596) Nr90ae | ||||
16A | 886480 | 1.65 | 1.96 | |
Zylinderplatte Nr90ae | ||||
17 | 884944 | 3.30 | 3.93 | |
O-ring(id946) Nr90ae | ||||
18 | 884943 | 3.30 | 3.93 | |
O-ring(id946) Nr90ae | ||||
18A | 886481 | 3.30 | 3.93 | |
Ring | ||||
19 | 877317 | 1.65 | 1.96 | |
Ring | ||||
19A | 886483 | 1.65 | 1.96 | |
Rollstift D3x25 (10st) Nv38ab2 | ||||
20 | 949539 | 2.25 | 2.68 | |
Rollstift D3x32 Nr90gc | ||||
21 | 884975 | 1.65 | 1.96 | |
Sicherungsring (e-typ) D6 C10fca/c10ra/nv65ad, Nr | ||||
22 | 955479 | 1.05 | 1.25 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
23 | 888772 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
23A | 888749 | |||
Rahmen | ||||
24 | 884940 | 81.68 | 97.19 | |
Gehäuse | ||||
24A | 886259 | 93.09 | 110.77 | |
Schutzschild | ||||
25 | 884956 | 7.05 | 8.39 | |
Nicht mehr lieferbar, kein Ersatz | ||||
27 | 876205 | |||
Schiebehebel Abdeckung (a) | ||||
28 | 884976 | 1.65 | 1.96 | |
Schiebehebel Abdeckung (a) | ||||
28A | 886874 | 1.05 | 1.25 | |
Vorderteil | ||||
29 | 884961 | 128.29 | 152.66 | |
NASE | ||||
29A | 886863 | 83.60 | 99.48 | |
NASE | ||||
29B | 887663 | 83.60 | 99.48 | |
Inbusschraube M8x30 Selbstsich seit 6.1981 | ||||
30 | 306437 | 1.35 | 1.61 | |
Kolbenstoßdämpfer | ||||
31 | 884959 | 17.05 | 20.29 | |
O-Ring (i.d.60) | ||||
32A | 884989 | 1.35 | 1.61 | |
O-Ring (i.d.60) | ||||
32B | 886482 | 1.65 | 1.96 | |
Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
33 | 877371 | 1.05 | 1.25 | |
Nase Gummi | ||||
34 | 884985 | 1.65 | 1.96 | |
Nase Gummi | ||||
34A | 886458 | 1.20 | 1.43 | |
Druckhebel (a) | ||||
35 | 884970 | 17.60 | 20.94 | |
Schieben Hebel (a) Ass'y | ||||
35A | 886865 | 12.45 | 14.82 | |
Inbusschraube M6x22 (10 Stück) Nr90ae | ||||
36 | 949670 | 3.00 | 3.57 | |
Griffgummi Vb16y | ||||
37 | 884987 | 4.80 | 5.71 | |
Griffgummi (b) | ||||
37A | 886260 | 2.10 | 2.50 | |
Markenlabel | ||||
39A | 888713 | 1.04 | 1.23 | |
Dichtung (b) Nv75ag | ||||
40 | 883678 | 3.30 | 3.93 | |
Dichtung (b) Nt65m2 | ||||
40A | 884342 | 1.05 | 1.25 | |
Kappe | ||||
41 | 884954 | 6.45 | 7.68 | |
Kappe Nv75ag, Nr90aa | ||||
41A | 881949 | 4.80 | 5.71 | |
Inbusschraube M5x16 (10st), Nr90aa | ||||
42 | 949821 | 2.55 | 3.03 | |
Staubschutzkappe Nv83a/u.a, Nr90aa | ||||
43 | 872035 | 1.04 | 1.23 | |
Stahlkugeln D3.97 (10st), Nr90aa | ||||
44 | 959155 | 1.04 | 1.23 | |
Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
45 | 982454 | 1.04 | 1.23 | |
Wechselknopf (c) Nt65m2 (green) | ||||
46A | 885658 | 10.80 | 12.85 | |
Wechselknopf Cr13vby | ||||
46B | 886265 | 2.10 | 2.50 | |
Abzug Arm | ||||
47 | 884988 | 3.30 | 3.93 | |
Auslösearm (c) kpl. Nt65m2 | ||||
47A | 885689 | 2.10 | 2.50 | |
Führung | ||||
48 | 884995 | 4.35 | 5.18 | |
Schiebehebelanleitung | ||||
48 | 884969 | 3.30 | 3.93 | |
Schiebehebelanleitung | ||||
48A | 886864 | 2.10 | 2.50 | |
Rollstift D2,5x16 | ||||
49 | 881951 | 1.80 | 2.14 | |
Schalter | ||||
50 | 884967 | 6.45 | 7.68 | |
Schalter | ||||
50A | 885657 | 10.35 | 12.32 | |
Schiebehebelfeder (b) Nv90ab2 | ||||
51 | 883302 | 1.65 | 1.96 | |
Druckhebelfeder (d) Nr90ae | ||||
51A | 886879 | 5.55 | 6.60 | |
FEDER DES DRÜCKHEBELS (B) | ||||
51A | 886861 | 1.05 | 1.25 | |
Schiebehebelfeder (a)) Nv90ab2 | ||||
52 | 883305 | 1.50 | 1.78 | |
Druckhebelfeder (c) Nr90ae | ||||
52A | 886878 | 5.10 | 6.07 | |
Schiebehebelfeder (a)) Nv90ab2 | ||||
52A | 886860 | 1.05 | 1.25 | |
DRUCKHEBEL (C) | ||||
53 | 884972 | 5.25 | 6.25 | |
DRUCKHEBEL (C) | ||||
53A | 886867 | 3.15 | 3.75 | |
Stoshebel (d) | ||||
53B | 887664 | 4.20 | 5.00 | |
Justierung | ||||
54 | 884974 | 1.65 | 1.96 | |
Justierung | ||||
54A | 886872 | 1.20 | 1.43 | |
Rollstift D2x16 | ||||
55 | 880093 | 1.04 | 1.23 | |
Rollstift D2x16 | ||||
55A | 886873 | 1.20 | 1.43 | |
Justierfeder Nv65aj | ||||
56 | 882890 | 1.65 | 1.96 | |
Einstellfeder | ||||
56A | 886870 | 1.20 | 1.43 | |
Justierungsplatte (c) Nr90ae | ||||
57 | 884973 | 1.65 | 1.96 | |
Justierungsplatte | ||||
57A | 886869 | 1.20 | 1.43 | |
Justierungsplatte (a) Nv65aj | ||||
58 | 882886 | 3.30 | 3.93 | |
Justierungsplatte | ||||
58A | 886868 | 2.10 | 2.50 | |
DRUCKHEBEL (B) | ||||
59 | 884971 | 6.45 | 7.68 | |
DRUCKHEBEL (B) | ||||
59A | 886866 | 4.20 | 5.00 | |
O-ring (s-5) Nc65a | ||||
60 | 872822 | 3.00 | 3.57 | |
Sicherungsring (e-typ) D3 Till 6.1998 | ||||
61 | 872971 | 1.05 | 1.25 | |
FUTTERKOLBEN O-RING (I.D.14) | ||||
62 | 877763 | 1.05 | 1.25 | |
Ventil Buchse (b) | ||||
63 | 884963 | 1.65 | 1.96 | |
O-Ring (P-18) | ||||
64 | 873570 | 1.35 | 1.61 | |
O-ring (p-7) C6u-c9u/c6bu/c7bu/ C6dd/fc6sb | ||||
65 | 676531 | 1.04 | 1.23 | |
Ventilkolben | ||||
66 | 884964 | 1.65 | 1.96 | |
Nicht mehr lieferbar, kein Ersatz | ||||
67 | 872654 | |||
Tauchkolbenfeder Nt65m2 | ||||
68 | 884966 | 1.65 | 1.96 | |
Tauchkolbenfeder Nv83a u.a. | ||||
68A | 887178 | 1.20 | 1.43 | |
O-Ring (I.D.1.8) | ||||
69 | 878888 | 1.05 | 1.25 | |
Gelenkwelle (a) | ||||
70 | 884965 | 4.80 | 5.71 | |
Ventilhülse (a) Nv65ad2, Nr90aa | ||||
71 | 884962 | 1.65 | 1.96 | |
Handgriff Arm N5008ac | ||||
73 | 884984 | 6.45 | 7.68 | |
Handgriff Arm N5008ac | ||||
73A | 886877 | 4.20 | 5.00 | |
Gewindemutter M6, C8fse, Nr90aa | ||||
74 | 963837 | 1.05 | 1.25 | |
Huelse | ||||
75 | 883499 | 1.50 | 1.78 | |
Huelse | ||||
75A | 886273 | 1.05 | 1.25 | |
Huelse | ||||
75B | 883499 | 1.50 | 1.78 | |
MAGAZINABDECKUNG | ||||
76 | 884979 | 9.75 | 11.60 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
76A | 887493 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
77 | 884977 | |||
Magazin Zsb | ||||
77A | 886858 | 51.29 | 61.03 | |
Inbusschraube M6x12 M.flansch | ||||
78 | 984443 | 1.04 | 1.23 | |
Nagelzuführung | ||||
79A | 884981 | 6.45 | 7.68 | |
Nagelzuführung (a) Ass'y | ||||
79B | 886875 | 4.20 | 5.00 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
80 | 949682 | |||
Nagelzuführung (b) | ||||
81 | 884982 | 4.80 | 5.71 | |
NAGELZUFÜHRER (B) | ||||
81A | 886876 | 3.15 | 3.75 | |
Nadelrolle D4x20 Dh40fa/fb/50sa1 Till 10.1987 (ti | ||||
82 | 943364 | 1.05 | 1.25 | |
Rückzugfeder Nr83aa2 | ||||
83 | 883503 | 9.00 | 10.71 | |
Nagelschiene | ||||
84 | 884978 | 10.95 | 13.03 | |
Feder für Zuführmechanismus | ||||
85 | 884983 | 1.80 | 2.14 | |
Feder für Zuführmechanismus | ||||
85A | 886278 | 1.05 | 1.25 | |
Rollstift D3x8 (10 St) Nv90ab Vb16y | ||||
86 | 949749 | 1.95 | 2.32 | |
Rollstift D3x8 | ||||
86A | 887619 | 1.20 | 1.43 | |
Schild | ||||
87 | 884955 | 3.30 | 3.93 | |
Nagelzuführung | ||||
88 | 884980 | 14.70 | 17.49 | |
NAGELZUFÜHRER (B) | ||||
88A | 887490 | 10.65 | 12.67 | |
Beschriftung (c) | ||||
89A | 887489 | 1.20 | 1.43 | |
Beschriftung (c) | ||||
89B | 887665 | 1.20 | 1.43 | |
O-RING (S-4) | ||||
90 | 981317 | 1.05 | 1.25 | |
Warnschild Nv50af3, Nr90aa | ||||
91 | 883513 | 1.65 | 1.96 | |
Nicht mehr lieferbar, kein Ersatz | ||||
92 | 878183 | |||
Feder Neu Nt50ae2 | ||||
93 | 884994 | 4.80 | 5.71 | |
Abzugarmfeder | ||||
93A | 887682 | 2.10 | 2.50 | |
Rollstift D3x18 (10st) Nv38ab2 | ||||
94 | 949518 | 2.40 | 2.86 | |
Schalter | ||||
95 | 884993 | 12.90 | 15.35 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
96 | 886280 | |||
Nagel Stopper | ||||
96A | 888802 | 1.35 | 1.61 | |
Magazinabdeckung Ass'y | ||||
97 | 887488 | 7.95 | 9.46 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
100 | 887668 | |||
Gehäuse | ||||
101 | 887669 | 58.99 | 70.20 | |
Zieher (d) | ||||
102 | 887670 | 1.20 | 1.43 | |
Zieher (d) | ||||
103 | 887671 | 6.60 | 7.85 | |
Druckschlaufenführung (d) | ||||
104 | 887672 | 2.10 | 2.50 | |
Feder | ||||
105 | 887673 | 1.20 | 1.43 | |
Rollstift D3x10 (10 Stück) | ||||
106 | 887458 | 1.20 | 1.43 | |
Wechselknopf (d) | ||||
107 | 887674 | 1.20 | 1.43 | |
Roll Pin D3x35 | ||||
108 | 887675 | 1.20 | 1.43 | |
Etikett (d) | ||||
109 | 888783 | 1.04 | 1.23 | |
Abzugarmfeder | ||||
110 | 887682 | 2.10 | 2.50 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
501 | 875769 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
501A | 886572 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
505 | 877153 | |||
Nasenkappe | ||||
506 | 886401 | 10.95 | 13.03 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
507 | 888760 | |||
Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
601 | 881768 | 5.25 | 6.25 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
602A | 888213 | |||
O-Ring Satz | ||||
603 | 884991 | 16.36 | 19.47 | |
Dichtung (a) Nr90ae | ||||
604 | 884953 | 4.80 | 5.71 | |
O-ring(id494) Nr90ae | ||||
605 | 884947 | 1.65 | 1.96 | |
O-ring(id594) Nr90ae | ||||
606 | 884948 | 1.65 | 1.96 | |
Kolben O-ring Nr90ae | ||||
607 | 884958 | 1.65 | 1.96 | |
O-ring(id596) Nr90ae | ||||
608 | 884942 | 1.65 | 1.96 | |
O-ring(id946) Nr90ae | ||||
609 | 884943 | 3.30 | 3.93 | |
Ring | ||||
610 | 877317 | 1.65 | 1.96 | |
Sequenziell Feuer Teile Set New Aug | ||||
612 | 884992 | 26.54 | 31.58 | |
Schalter | ||||
613 | 884993 | 12.90 | 15.35 | |
Führung | ||||
614 | 884995 | 4.35 | 5.18 | |
Feder Neu Nt50ae2 | ||||
615 | 884994 | 4.80 | 5.71 | |
Rollstift D3x18 (10st) Nv38ab2 | ||||
616 | 949518 | 2.40 | 2.86 | |
Nasenkappe | ||||
617 | 886401 | 10.95 | 13.03 | |
Aufhängerplatten-Teilesatz | ||||
618 | 887892 | 341.41 | 406.28 | |
Huelse (1) | ||||
619 | 887894 | 39.74 | 47.29 | |
Aufhängerplatte | ||||
620 | 887893 | 167.75 | 199.62 | |
Inbusschraube M5x20 (10st) For Europe | ||||
621 | 949757 | 3.00 | 3.57 | |
Vollsequenzieller Auslösemechanismen-Kit | ||||
622 | 888781 | 13.75 | 16.36 |
