Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki NR90AE'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

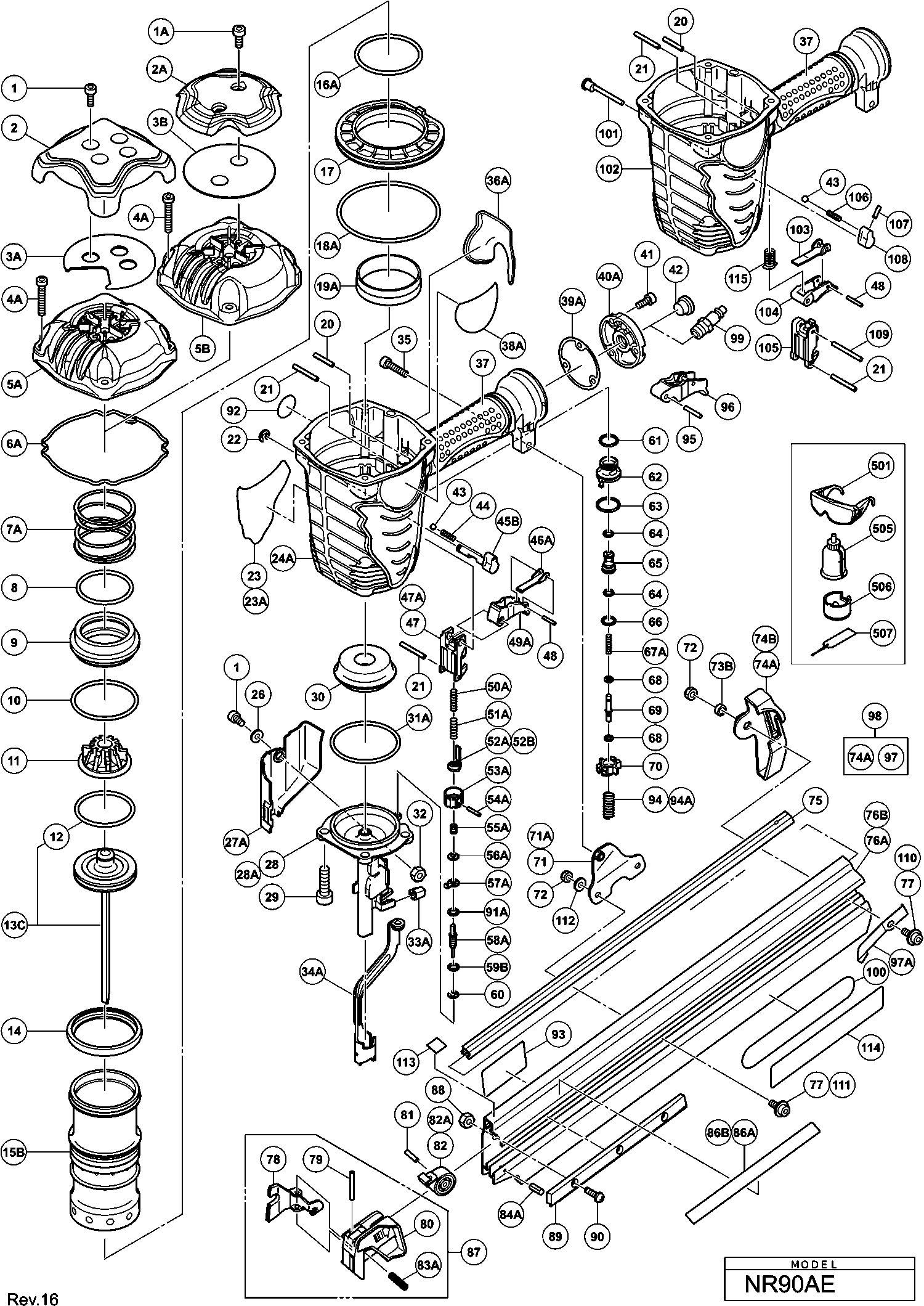

Zeichnungen der Hikoki NR90AE
Teileliste der Hikoki NR90AE
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Führung | ||||
| *47 | 884995 | 4.35 | 5.18 | |
| Inbusschraube M5x14 (10st) | ||||
| 1 | 949665 | 2.10 | 2.50 | |
| Hex. Sockenkopfschraube M6x12 | ||||
| 1A | 888792 | 1.04 | 1.23 | |
| Kopfschutz Nr90ae Till 8.2015 | ||||
| 2 | 884952 | 13.50 | 16.06 | |
| Kopfschutz Nr90ae Till 8.2015 | ||||
| 2A | 888790 | 9.90 | 11.78 | |
| BLECH (ALT 884986) | ||||
| 3A | 886454 | 2.10 | 2.50 | |
| Blech | ||||
| 3B | 888794 | 1.20 | 1.43 | |
| Hex. Sockenkopfschraube M6x30 | ||||
| 4A | 888793 | 1.04 | 1.23 | |
| Auspuffkappe | ||||
| 5A | 886261 | 41.80 | 49.74 | |
| Auspuffabdeckung (gold) | ||||
| 5B | 888789 | 14.44 | 17.18 | |
| Dichtungsplatte (a) Cm12y | ||||
| 6A | 886455 | 2.10 | 2.50 | |
| Hauptventilfeder Nv38ab | ||||
| 7A | 886456 | 3.15 | 3.75 | |
| O-ring(id494) Nr90ae | ||||
| 8 | 884947 | 1.65 | 1.96 | |
| Hauptventil Nr90ae | ||||
| 9 | 884946 | 18.15 | 21.60 | |
| O-ring(id594) Nr90ae | ||||
| 10 | 884948 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11 | 884950 | |||
| Ventilgummi Nv90ab2, Nr90aa | ||||
| 11A | 889217 | 4.05 | 4.82 | |
| Kolben O-ring Nr90ae | ||||
| 12 | 884958 | 1.65 | 1.96 | |
| Kolben Ass'y (old 897491) | ||||
| 13C | 888403 | 47.58 | 56.61 | |
| Ventilgummi Nr90ae | ||||
| 14 | 884945 | 10.95 | 13.03 | |
| Zylinder | ||||
| 15B | 886457 | 36.16 | 43.03 | |
| O-ring(id596) Nr90ae | ||||
| 16A | 886480 | 1.65 | 1.96 | |
| Zylinderplatte Nr90ae | ||||
| 17 | 884944 | 3.30 | 3.93 | |
| O-ring(id946) Nr90ae | ||||
| 18A | 886481 | 3.30 | 3.93 | |
| Ring | ||||
| 19A | 886483 | 1.65 | 1.96 | |
| Rollstift D3x25 (10st) Nv38ab2 | ||||
| 20 | 949539 | 2.25 | 2.68 | |
| Rollstift D3x32 Nr90gc | ||||
| 21 | 884975 | 1.65 | 1.96 | |
| Sicherungsring (e-typ) D6 C10fca/c10ra/nv65ad, Nr | ||||
| 22 | 955479 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23 | 888746 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23A | 888747 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 24A | 886259 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 26 | 876205 | |||
| Unterlegscheibe (ALT 876205) | ||||
| 26A | 889024 | 1.04 | 1.23 | |
| Schiebehebel Abdeckung (a) | ||||
| 27A | 886874 | 1.05 | 1.25 | |
| Vorderteil | ||||
| 28 | 885521 | 125.26 | 149.06 | |
| NASE | ||||
| 28A | 887676 | 76.04 | 90.48 | |
| Inbusschraube M8x30 Selbstsich seit 6.1981 | ||||
| 29 | 306437 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30 | 884959 | |||
| SLAGPEN BUMPER ZWART (OUD 884959) | ||||
| 30A | 890445 | 6.84 | 8.14 | |
| O-Ring (i.d.60) | ||||
| 31A | 886482 | 1.65 | 1.96 | |
| Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
| 32 | 877371 | 1.05 | 1.25 | |
| Nase Gummi | ||||
| 33A | 886458 | 1.20 | 1.43 | |
| Schieben Hebel (a) Ass'y | ||||
| 34A | 886865 | 12.45 | 14.82 | |
| Inbusschraube M6x22 (10 Stück) Nr90ae | ||||
| 35 | 949670 | 3.00 | 3.57 | |
| Griffgummi (b) | ||||
| 36A | 886260 | 2.10 | 2.50 | |
| Markenlabel | ||||
| 38A | 888713 | 1.04 | 1.23 | |
| Dichtung (b) Nt65m2 | ||||
| 39A | 884342 | 1.05 | 1.25 | |
| Kappe Nv75ag, Nr90aa | ||||
| 40A | 881949 | 4.80 | 5.71 | |
| Inbusschraube M5x16 (10st), Nr90aa | ||||
| 41 | 949821 | 2.55 | 3.03 | |
| Staubschutzkappe Nv83a/u.a, Nr90aa | ||||
| 42 | 872035 | 1.04 | 1.23 | |
| Stahlkugeln D3.97 (10st), Nr90aa | ||||
| 43 | 959155 | 1.04 | 1.23 | |
| Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
| 44 | 982454 | 1.04 | 1.23 | |
| Wechselknopf Cr13vby | ||||
| 45B | 886265 | 2.10 | 2.50 | |
| Auslösearm (c) kpl. Nt65m2 | ||||
| 46A | 885689 | 2.10 | 2.50 | |
| Führung | ||||
| 47 | 884995 | 4.35 | 5.18 | |
| Schiebehebelanleitung | ||||
| 47A | 886864 | 2.10 | 2.50 | |
| Rollstift D2,5x16 | ||||
| 48 | 881951 | 1.80 | 2.14 | |
| Schalter | ||||
| 49A | 885657 | 10.35 | 12.32 | |
| Druckhebelfeder (d) Nr90ae | ||||
| 50A | 886879 | 5.55 | 6.60 | |
| FEDER DES DRÜCKHEBELS (B) | ||||
| 50A | 886861 | 1.05 | 1.25 | |
| Druckhebelfeder (c) Nr90ae | ||||
| 51A | 886878 | 5.10 | 6.07 | |
| Schiebehebelfeder (a)) Nv90ab2 | ||||
| 51A | 886860 | 1.05 | 1.25 | |
| DRUCKHEBEL (C) | ||||
| 52A | 886867 | 3.15 | 3.75 | |
| Stoshebel (d) | ||||
| 52B | 887664 | 4.20 | 5.00 | |
| Justierung | ||||
| 53A | 886872 | 1.20 | 1.43 | |
| Rollstift D2x16 | ||||
| 54A | 886873 | 1.20 | 1.43 | |
| Einstellfeder | ||||
| 55A | 886870 | 1.20 | 1.43 | |
| Justierungsplatte | ||||
| 56A | 886869 | 1.20 | 1.43 | |
| Justierungsplatte | ||||
| 57A | 886868 | 2.10 | 2.50 | |
| DRUCKHEBEL (B) | ||||
| 58A | 886866 | 4.20 | 5.00 | |
| O-ring (s-5) Nc65a | ||||
| 59B | 872822 | 3.00 | 3.57 | |
| Sicherungsring (e-typ) D3 Till 6.1998 | ||||
| 60 | 872971 | 1.05 | 1.25 | |
| FUTTERKOLBEN O-RING (I.D.14) | ||||
| 61 | 877763 | 1.05 | 1.25 | |
| Ventil Buchse (b) | ||||
| 62 | 884963 | 1.65 | 1.96 | |
| O-Ring (P-18) | ||||
| 63 | 873570 | 1.35 | 1.61 | |
| O-RING (P-7) (OUD 676531) | ||||
| 64 | 889335 | 1.00 | 1.19 | |
| O-RING (P-7) (OUD 676531) | ||||
| 64A | 889335 | 1.00 | 1.19 | |
| Ventilkolben | ||||
| 65 | 884964 | 1.65 | 1.96 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 66 | 872654 | |||
| O-RING (1AP-10) (ALT 872654) | ||||
| 66A | 889495 | 1.04 | 1.23 | |
| Tauchkolbenfeder Nv83a u.a. | ||||
| 67A | 887178 | 1.20 | 1.43 | |
| O-Ring (I.D.1.8) | ||||
| 68 | 878888 | 1.05 | 1.25 | |
| Gelenkwelle (a) | ||||
| 69 | 884965 | 4.80 | 5.71 | |
| Ventilhülse (a) Nv65ad2, Nr90aa | ||||
| 70 | 884962 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 71 | 885522 | |||
| Handgriff Arm N5008ac | ||||
| 71A | 888795 | 1.95 | 2.32 | |
| Gewindemutter M6, C8fse, Nr90aa | ||||
| 72 | 963837 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 72A | 890477 | |||
| Huelse | ||||
| 73B | 883499 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 74A | 887031 | |||
| Magazinabdeckung | ||||
| 74B | 888787 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 74C | 889330 | |||
| Nagelschiene | ||||
| 75 | 885524 | 8.25 | 9.82 | |
| Magazin (alt 885525) | ||||
| 76A | 887030 | 57.06 | 67.90 | |
| Magazin | ||||
| 76B | 888786 | 35.06 | 41.72 | |
| Inbusschraube M6x12 M.flansch | ||||
| 77 | 984443 | 1.04 | 1.23 | |
| SPIJKERVOEDING | ||||
| 78 | 885526 | 21.72 | 25.85 | |
| Rollstift D4x36 (10 Stk) | ||||
| 79 | 949547 | 3.90 | 4.64 | |
| Nagelzuführung | ||||
| 80 | 885527 | 5.25 | 6.25 | |
| Nadelrolle D4x20 Dh40fa/fb/50sa1 Till 10.1987 (ti | ||||
| 81 | 943364 | 1.05 | 1.25 | |
| Bandfeder (a) | ||||
| 82A | 888801 | 6.60 | 7.85 | |
| Feder für Zuführmechanismus | ||||
| 83A | 886278 | 1.05 | 1.25 | |
| Rollstift D3x8 | ||||
| 84A | 887619 | 1.20 | 1.43 | |
| Beschriftung (c) | ||||
| 86A | 887489 | 1.20 | 1.43 | |
| Beschriftung (c) | ||||
| 86B | 887665 | 1.20 | 1.43 | |
| Nagelzuführung | ||||
| 87 | 885530 | 44.00 | 52.36 | |
| Nylonmutter M4 Nv45ab u.a:, Nr90aa | ||||
| 88 | 876465 | 1.05 | 1.25 | |
| MAGAZIJN PLAAT | ||||
| 89 | 885717 | 2.94 | 3.50 | |
| Kopfschraube M4x12 M.federring | ||||
| 90 | 951039 | 1.05 | 1.25 | |
| O-RING (S-4) | ||||
| 91A | 981317 | 1.05 | 1.25 | |
| Warnschild Nv50af3, Nr90aa | ||||
| 92 | 883513 | 1.65 | 1.96 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 93 | 878183 | |||
| Feder Neu Nt50ae2 | ||||
| 94 | 884994 | 4.80 | 5.71 | |
| Abzugarmfeder | ||||
| 94A | 887682 | 2.10 | 2.50 | |
| Rollstift D3x18 (10st) Nv38ab2 | ||||
| 95 | 949518 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 96 | 884993 | |||
| Nagel Stopper | ||||
| 97A | 888802 | 1.35 | 1.61 | |
| Magazinabdeckung Ass'y | ||||
| 98 | 887492 | 7.95 | 9.46 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 101 | 887668 | |||
| Wechselstange | ||||
| 101A | 888798 | 1.95 | 2.32 | |
| Gehäuse | ||||
| 102 | 887669 | 58.99 | 70.20 | |
| Gehäuse | ||||
| 102A | 887669 | 58.99 | 70.20 | |
| Zieher (d) | ||||
| 103 | 887670 | 1.20 | 1.43 | |
| Zieher (d) | ||||
| 104 | 887671 | 6.60 | 7.85 | |
| Druckschlaufenführung (d) | ||||
| 105 | 887672 | 2.10 | 2.50 | |
| Feder | ||||
| 106 | 887673 | 1.20 | 1.43 | |
| Rollstift D3x10 (10 Stück) | ||||
| 107 | 887458 | 1.20 | 1.43 | |
| Wechselknopf (d) | ||||
| 108 | 887674 | 1.20 | 1.43 | |
| Roll Pin D3x35 | ||||
| 109 | 887675 | 1.20 | 1.43 | |
| Hex. Sockenkopfschraube M6x16 | ||||
| 110 | 888797 | 1.04 | 1.23 | |
| Inbusschraube M6x16 M.flansch | ||||
| 111 | 888803 | 1.04 | 1.23 | |
| RING | ||||
| 112 | 877402 | 2.10 | 2.50 | |
| Platte (a) | ||||
| 113 | 888800 | 1.04 | 1.23 | |
| Etikett (d) | ||||
| 114 | 888784 | 1.04 | 1.23 | |
| Abzugarmfeder | ||||
| 115 | 887682 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 875769 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 877153 | |||
| Nasenkappe | ||||
| 506 | 886401 | 10.95 | 13.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 888760 | |||
| Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
| 601 | 881768 | 5.25 | 6.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602A | 888213 | |||
| Sequenziell Feuer Teile Set New Aug | ||||
| 603 | 884992 | 26.54 | 31.58 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 884993 | |||
| Führung | ||||
| 605 | 884995 | 4.35 | 5.18 | |
| Feder Neu Nt50ae2 | ||||
| 606 | 884994 | 4.80 | 5.71 | |
| Rollstift D3x18 (10st) Nv38ab2 | ||||
| 607 | 949518 | 2.40 | 2.86 | |
| Nasenkappe | ||||
| 608 | 886401 | 10.95 | 13.03 | |
| O-Ring Satz | ||||
| 609 | 884991 | 16.36 | 19.47 | |
| Dichtung (a) Nr90ae | ||||
| 610 | 884953 | 4.80 | 5.71 | |
| O-ring(id494) Nr90ae | ||||
| 611 | 884947 | 1.65 | 1.96 | |
| O-ring(id594) Nr90ae | ||||
| 612 | 884948 | 1.65 | 1.96 | |
| Kolben O-ring Nr90ae | ||||
| 613 | 884958 | 1.65 | 1.96 | |
| O-ring(id596) Nr90ae | ||||
| 614 | 884942 | 1.65 | 1.96 | |
| O-ring(id946) Nr90ae | ||||
| 615 | 884943 | 3.30 | 3.93 | |
| Ring | ||||
| 616 | 877317 | 1.65 | 1.96 | |
| Ring | ||||
| 616A | 886483 | 1.65 | 1.96 | |
| Aufhängerplatten-Teilesatz | ||||
| 618 | 887892 | 341.41 | 406.28 | |
| Huelse (1) | ||||
| 619 | 887894 | 39.74 | 47.29 | |
| Aufhängerplatte | ||||
| 620 | 887893 | 167.75 | 199.62 | |
| Inbusschraube M5x20 (10st) For Europe | ||||
| 621 | 949757 | 3.00 | 3.57 | |
