Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki NT50AE2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

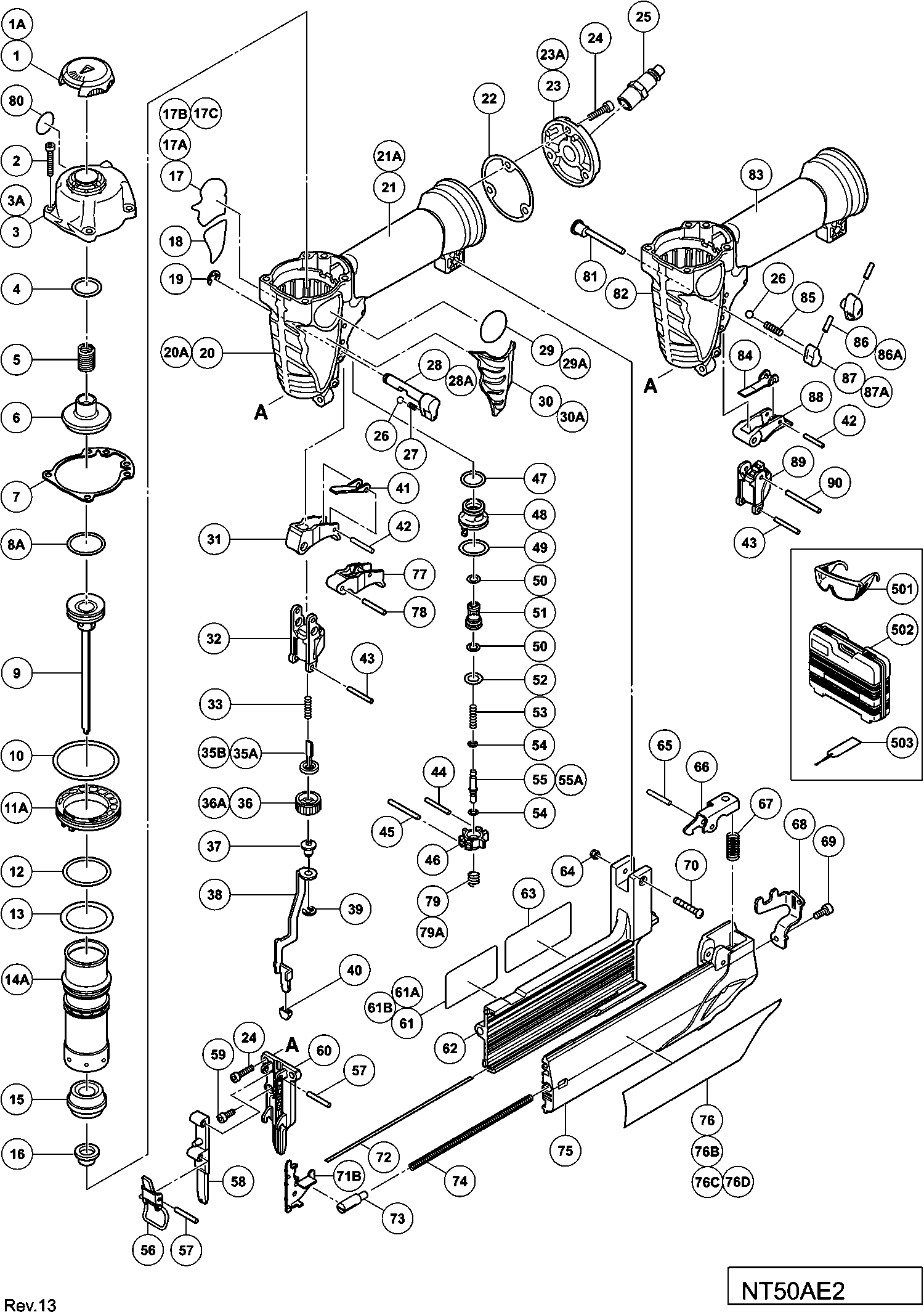

Zeichnungen der Hikoki NT50AE2
Teileliste der Hikoki NT50AE2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Namensschild | ||||
| *17 | 885876 | 1.05 | 1.25 | |
| Namensschild | ||||
| *17 | 885961 | 1.05 | 1.25 | |
| obere Abdeckung Nt50ae2 (gray) | ||||
| 1 | 885866 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1A | 886197 | |||
| Inbusschraube M5x20 (10st) For Europe | ||||
| 2 | 949757 | 3.00 | 3.57 | |
| Ventildeckel Nt50ae2 (black) | ||||
| 3 | 885867 | 7.20 | 8.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3A | 886733 | |||
| Hauptventil O-ring Nv32ab/nv50ag | ||||
| 4 | 878600 | 1.05 | 1.25 | |
| Hauptventilfeder Nv38ab | ||||
| 5 | 880190 | 2.55 | 3.03 | |
| Hauptventil (a) Nv50ag | ||||
| 6 | 880410 | 14.70 | 17.49 | |
| Dichtung Nt50ae2 | ||||
| 7 | 885868 | 2.10 | 2.50 | |
| O-ring (p22.4) Nt50ae2 | ||||
| 8A | 886068 | 1.50 | 1.78 | |
| Schlagbolzen | ||||
| 9 | 885870 | 18.70 | 22.25 | |
| O-ring (i.d44.7) Nt50ae2 | ||||
| 10 | 885871 | 1.05 | 1.25 | |
| Zylinderplatte Nt50ae2 | ||||
| 11A | 885872 | 1.05 | 1.25 | |
| O-ring (s30) Dh22vb/vd | ||||
| 12 | 301684 | 1.05 | 1.25 | |
| O-ring (p-32) Nv38ab | ||||
| 13 | 986374 | 1.65 | 1.96 | |
| Zylinder | ||||
| 14A | 885873 | 12.90 | 15.35 | |
| Kolbendämpfer Nt50ae2 | ||||
| 15 | 885874 | 2.10 | 2.50 | |
| Stoßstück | ||||
| 16 | 885875 | 1.05 | 1.25 | |
| Namensschild | ||||
| 17 | 885876 | 1.05 | 1.25 | |
| Namensschild | ||||
| 17 | 885961 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 17B | 888002 | |||
| Namensschild | ||||
| 17C | 888004 | 1.04 | 1.23 | |
| NAME PLATE NT50AE2(S) | ||||
| 17C | 888003 | 1.00 | 1.19 | |
| Warnschild Nt50ae2 | ||||
| 18 | 885877 | 1.05 | 1.25 | |
| Sicherungsring (e-typ) D6 C10fca/c10ra/nv65ad, Nr | ||||
| 19 | 955479 | 1.05 | 1.25 | |
| BEHUIZING (ZWART) | ||||
| 20 | 885878 | 23.48 | 27.94 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20A | 886731 | |||
| Dichtung (b) Nt65m2 | ||||
| 22 | 884342 | 1.05 | 1.25 | |
| AFDEKPLAATJE ZWART | ||||
| 23 | 885959 | 4.20 | 5.00 | |
| Kappe (a) (silbergrün) 1/4-18npt | ||||
| 23A | 884343 | 3.45 | 4.11 | |
| Inbusschraube M5x16 (10st), Nr90aa | ||||
| 24 | 949821 | 2.55 | 3.03 | |
| Stahlkugeln D3.97 (10st), Nr90aa | ||||
| 26 | 959155 | 1.04 | 1.23 | |
| Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
| 27 | 982454 | 1.04 | 1.23 | |
| Wechselknopf (c) Nt65m2 (green) | ||||
| 28 | 885658 | 10.80 | 12.85 | |
| Wechselknopf Cr13vby | ||||
| 28A | 886265 | 2.10 | 2.50 | |
| PROTECTOR (SILVER) | ||||
| 30 | 885879 | 1.74 | 2.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30A | 886735 | |||
| Schalter | ||||
| 31 | 885657 | 10.35 | 12.32 | |
| Druckhebelführung Nt50ae2 | ||||
| 32 | 885880 | 2.10 | 2.50 | |
| Druckhebelfeder (a) Nt50ae2 | ||||
| 33 | 885881 | 1.05 | 1.25 | |
| DRUCKHEBEL (C) | ||||
| 35A | 885973 | 4.50 | 5.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35B | 887678 | |||
| SCHIEBEHEBEL (D) (ALT 887678) | ||||
| 35C | 889331 | 3.60 | 4.28 | |
| Justierung | ||||
| 36 | 885884 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36A | 886736 | |||
| Druckhebel (b) Nt50ae2 | ||||
| 37 | 885885 | 2.10 | 2.50 | |
| Druckhebel (a) | ||||
| 38 | 885886 | 4.20 | 5.00 | |
| Sicherungsring (e-typ) D3 Till 6.1998 | ||||
| 39 | 872971 | 1.05 | 1.25 | |
| Nasenkappe | ||||
| 40 | 885887 | 1.05 | 1.25 | |
| Auslösearm (c) kpl. Nt65m2 | ||||
| 41 | 885689 | 2.10 | 2.50 | |
| Rollstift D2,5x16 | ||||
| 42 | 881951 | 1.80 | 2.14 | |
| Rollstift D3x25 (10st) Nv38ab2 | ||||
| 43 | 949539 | 2.25 | 2.68 | |
| Rollstift D3x25 (10st) Nv38ab2 | ||||
| 44 | 949539 | 2.25 | 2.68 | |
| Rollstift D3x32 Nr90gc | ||||
| 45 | 884975 | 1.65 | 1.96 | |
| Ventilhülse (a) Nv65ad2, Nr90aa | ||||
| 46 | 884962 | 1.65 | 1.96 | |
| FUTTERKOLBEN O-RING (I.D.14) | ||||
| 47 | 877763 | 1.05 | 1.25 | |
| Ventil Buchse (b) | ||||
| 48 | 884963 | 1.65 | 1.96 | |
| O-Ring (P-18) | ||||
| 49 | 873570 | 1.35 | 1.61 | |
| O-RING (P-7) (OUD 676531) | ||||
| 50 | 889335 | 1.00 | 1.19 | |
| O-RING (P-7) (OUD 676531) | ||||
| 50A | 889335 | 1.00 | 1.19 | |
| Ventilkolben | ||||
| 51 | 884964 | 1.65 | 1.96 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52 | 872654 | |||
| O-RING (1AP-10) (ALT 872654) | ||||
| 52A | 889495 | 1.04 | 1.23 | |
| Tauchkolbenfeder Nt65m2 | ||||
| 53 | 884966 | 1.65 | 1.96 | |
| O-Ring (I.D.1.8) | ||||
| 54 | 878888 | 1.05 | 1.25 | |
| Gelenkwelle (a) | ||||
| 55 | 885888 | 3.15 | 3.75 | |
| Gelenkwelle (a) | ||||
| 55A | 887679 | 3.15 | 3.75 | |
| Sperrhebel Nt50ae2 | ||||
| 56 | 885889 | 3.15 | 3.75 | |
| Rollstift D3x18 (10st) Nv38ab2 | ||||
| 57 | 949518 | 2.40 | 2.86 | |
| FÜHRUNGSPLATTE | ||||
| 58 | 885890 | 7.95 | 9.46 | |
| Inbusschraube M4x10 Selbstsich. | ||||
| 59 | 880413 | 1.05 | 1.25 | |
| Führung | ||||
| 60 | 885891 | 15.26 | 18.16 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 885892 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61A | 887751 | |||
| Etikett | ||||
| 61B | 888005 | 37.13 | 44.18 | |
| Magazin komplett | ||||
| 62 | 885893 | 20.90 | 24.87 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 63 | 878183 | |||
| Nylonmutter M4 Nv45ab u.a:, Nr90aa | ||||
| 64 | 876465 | 1.05 | 1.25 | |
| Spannstift D3x20 (10st) Nv90af | ||||
| 65 | 949685 | 2.55 | 3.03 | |
| Anschlaghebel Neu Nt50ae2 B#9r192334 | ||||
| 66 | 885894 | 1.05 | 1.25 | |
| Feder Neu Nt50ae2 B#9r192341 | ||||
| 67 | 885895 | 1.05 | 1.25 | |
| Platte (1) | ||||
| 68 | 885896 | 1.05 | 1.25 | |
| Inbusschraube M4x10 Selbstsich. | ||||
| 69 | 880413 | 1.05 | 1.25 | |
| Schraube M4x25 Schwarz | ||||
| 70 | 885960 | 1.05 | 1.25 | |
| Nagelzuführung | ||||
| 71B | 887995 | 2.10 | 2.50 | |
| Nagelschiene Nt50ae2 B#9r192345 | ||||
| 72 | 885898 | 1.05 | 1.25 | |
| Schiebestück Neu Nt50ae2 B#9r192346 | ||||
| 73 | 885899 | 1.05 | 1.25 | |
| Schiebefeder (neu) Nt50ae2 B#9r192347 | ||||
| 74 | 885900 | 1.05 | 1.25 | |
| Magazinabdeckung | ||||
| 75 | 885901 | 6.75 | 8.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 77 | 884993 | |||
| Rollstift D3x18 (10st) Nv38ab2 | ||||
| 78 | 949518 | 2.40 | 2.86 | |
| Feder Neu Nt50ae2 | ||||
| 79 | 884994 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 79A | 887752 | |||
| Warnschild Nv50af3, Nr90aa | ||||
| 80 | 883513 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 81 | 887668 | |||
| Wechselstange | ||||
| 81A | 888798 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 82 | 887681 | |||
| Zieher (d) | ||||
| 84 | 887755 | 2.10 | 2.50 | |
| Zieher (d) | ||||
| 84A | 887670 | 1.20 | 1.43 | |
| Feder | ||||
| 85 | 887673 | 1.20 | 1.43 | |
| Rollstift D3x10 (10 Stück) | ||||
| 86 | 887458 | 1.20 | 1.43 | |
| Rollstift D3x8 | ||||
| 86A | 887619 | 1.20 | 1.43 | |
| Wechselknopf (d) | ||||
| 87 | 887684 | 1.20 | 1.43 | |
| Knopf (e) | ||||
| 87A | 887901 | 1.20 | 1.43 | |
| Zieher (d) | ||||
| 88 | 887756 | 4.20 | 5.00 | |
| PUSHING LEVER GUIDE (D) | ||||
| 89 | 887686 | 1.86 | 2.21 | |
| Roll Pin D3x35 | ||||
| 90 | 887675 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 875769 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 885902 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 888760 | |||
| Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
| 601 | 881768 | 5.25 | 6.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602A | 888213 | |||
| O-Ring Set Nt32ae2/nt50ae2/n3804ab3 | ||||
| 603 | 886375 | 10.05 | 11.96 | |
| Dichtung Nt50ae2 | ||||
| 604 | 885868 | 2.10 | 2.50 | |
| O-ring (i.d44.7) Nt50ae2 | ||||
| 605 | 885871 | 1.05 | 1.25 | |
| O-ring (p22.4) Nt50ae2 | ||||
| 606 | 886068 | 1.50 | 1.78 | |
| Hauptventil O-ring Nv32ab/nv50ag | ||||
| 607 | 878600 | 1.05 | 1.25 | |
| O-ring (s30) Dh22vb/vd | ||||
| 608 | 301684 | 1.05 | 1.25 | |
| O-ring (p-32) Nv38ab | ||||
| 609 | 986374 | 1.65 | 1.96 | |
| Einzelsequenz-Betätigungsmechanismus-Set | ||||
| 611 | 887916 | 3.30 | 3.93 | |
