Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki NT65A3'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

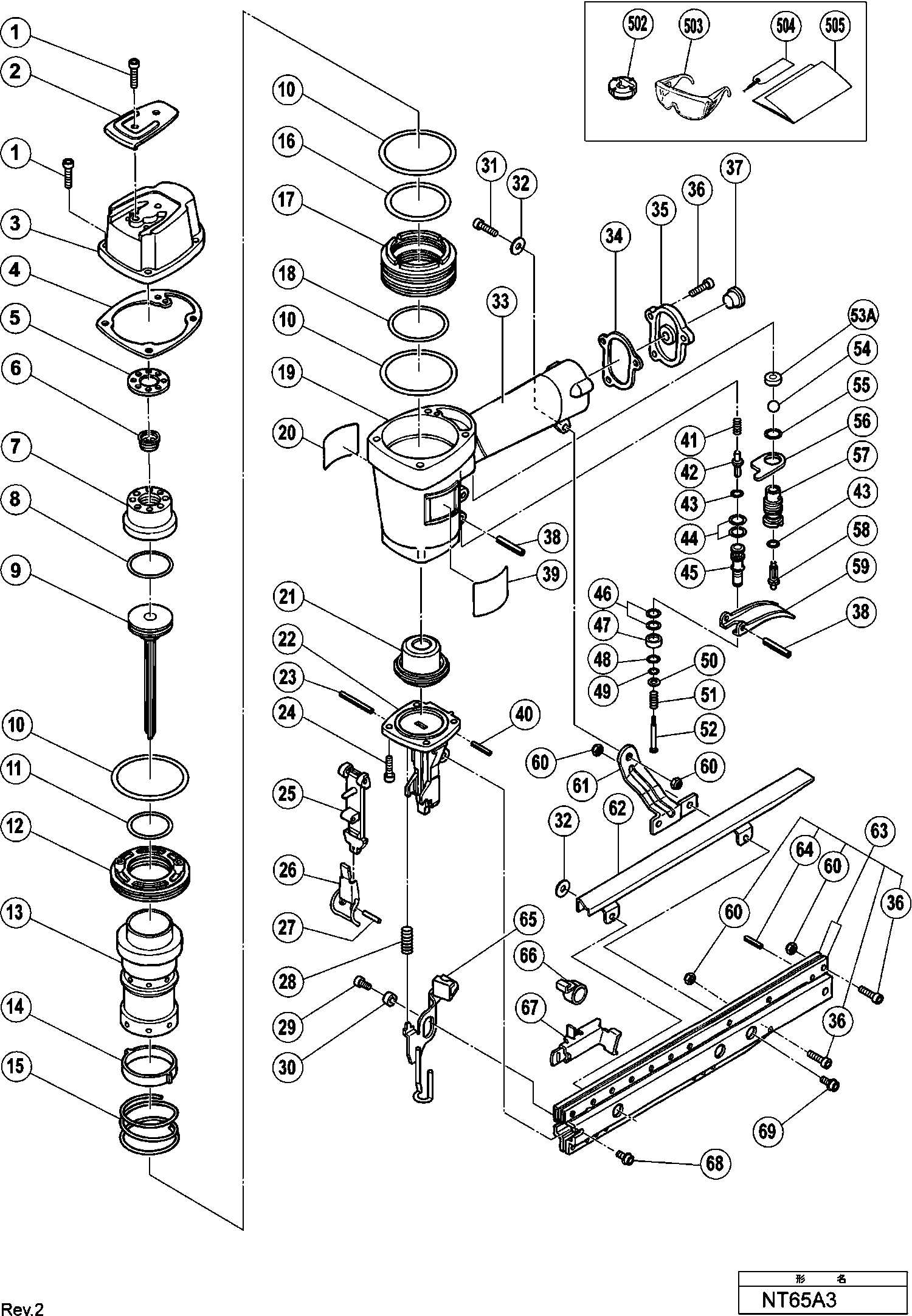

Zeichnungen der Hikoki NT65A3
Teileliste der Hikoki NT65A3
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Inbusschraube M5x20 (10st) For Europe | ||||
| 1 | 949757 | 3.00 | 3.57 | |
| Deckel Nv45ab | ||||
| 2 | 876179 | 1.05 | 1.25 | |
| Auslasskappealt (alt 877128) | ||||
| 3 | 877917 | 28.88 | 34.36 | |
| Dichtungsplatte (b) Cm12y | ||||
| 4 | 876176 | 1.04 | 1.23 | |
| Packung (c) | ||||
| 5 | 876178 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6 | 884173 | |||
| Ventilkopf N5008a1 | ||||
| 7 | 878026 | 73.01 | 86.88 | |
| Kolben O-ring Nv45ab/nv50a1 | ||||
| 8 | 876174 | 3.60 | 4.28 | |
| KOLBEN | ||||
| 9 | 882402 | 93.36 | 111.10 | |
| O-Ring (s-65) | ||||
| 10 | 876161 | 3.00 | 3.57 | |
| Zylinder O-ring (d) Nv45ab/nv50a1 | ||||
| 11 | 877126 | 1.65 | 1.96 | |
| Zylinderplatte Nv45ab/nv50a1 | ||||
| 12 | 876168 | 10.95 | 13.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13 | 884172 | |||
| Zylinderring Nv45ab/nv50a1 | ||||
| 14 | 876167 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 15 | 884179 | |||
| Zylinder O-ring (a) Nv45ab/nv50a1 | ||||
| 16 | 877123 | 2.40 | 2.86 | |
| Zylinderführung Nv45ab u.a. | ||||
| 17 | 877122 | 17.60 | 20.94 | |
| Zylinder O-ring Nv45ab, Nr90aa | ||||
| 18 | 877124 | 1.95 | 2.32 | |
| Gehäuse | ||||
| 19 | 884171 | 81.68 | 97.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 878184 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 21 | 878359 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 22 | 882400 | |||
| Rollstift D4x36 (10 Stk) | ||||
| 23 | 949547 | 3.90 | 4.64 | |
| Inbusschraube M5x16 Dh40ma u.a. | ||||
| 24 | 878181 | 1.05 | 1.25 | |
| FÜHRUNGSPLATTE | ||||
| 25 | 882404 | 49.64 | 59.07 | |
| Sperrhebel für C 7sb | ||||
| 26 | 881747 | 12.75 | 15.17 | |
| Spannstift D3x20 (10st) Nv90af | ||||
| 27 | 949685 | 2.55 | 3.03 | |
| Feder (b) | ||||
| 28 | 877873 | 1.04 | 1.23 | |
| Nylock Hex. Socket Hd.bolt M5x12 | ||||
| 29 | 880830 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30 | 882403 | |||
| Inbusschraube M5x18 (10st) | ||||
| 31 | 949658 | 1.80 | 2.14 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 32 | 876205 | |||
| Packung (d) Nv32ab | ||||
| 34 | 877131 | 1.05 | 1.25 | |
| Kappe (alt 876714p) | ||||
| 35 | 880036 | 6.75 | 8.03 | |
| Inbusschraube M5x16 (10st), Nr90aa | ||||
| 36 | 949821 | 2.55 | 3.03 | |
| Staubschutzkappe Nv83a/u.a, Nr90aa | ||||
| 37 | 872035 | 1.04 | 1.23 | |
| Rollstift D3x30 (10st) | ||||
| 38 | 949866 | 3.60 | 4.28 | |
| Rollstift D2.5x20 (10 Stücke) | ||||
| 40 | 949540 | 2.40 | 2.86 | |
| Tauchkolbenfeder Nv83a u.a. | ||||
| 41 | 875643 | 1.05 | 1.25 | |
| Kolben (A) | ||||
| 42 | 878155 | 19.94 | 23.73 | |
| Tauchkolben O-ring Nr83a/aa | ||||
| 43 | 874820 | 1.65 | 1.96 | |
| O-Ring (i.d.10.7) | ||||
| 44 | 884112 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45 | 884174 | |||
| O-ring (1p-9) Dh20v | ||||
| 46 | 872645 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 47 | 884177 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 876316 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 878723 | |||
| Unterlegscheibe M5 (10st) | ||||
| 50 | 949424 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 884176 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 884175 | |||
| Ventilpackung | ||||
| 53A | 888151 | 1.04 | 1.23 | |
| Urethankugel (b) D7.14 Nv83a/u.a | ||||
| 54 | 875645 | 3.90 | 4.64 | |
| O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
| 55 | 875638 | 1.65 | 1.96 | |
| Ventilplatte Nv83a u.a. | ||||
| 56 | 875644 | 1.05 | 1.25 | |
| Schalterdruckventil Nv83a/nr83a Alte Art.nr.87673 | ||||
| 57 | 877335 | 12.60 | 14.99 | |
| Abzugkolben Nv83a u.a. | ||||
| 58 | 878121 | 1.65 | 1.96 | |
| Hebel Nv45ab/nv83a/nr83a | ||||
| 59 | 876203 | 2.55 | 3.03 | |
| Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
| 60 | 877371 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 882405 | |||
| Trommeldeckel | ||||
| 62 | 878530 | 23.93 | 28.47 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 63 | 878524 | |||
| Rollstift D3x16 (10st) | ||||
| 64 | 949496 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 65 | 884170 | |||
| Rückzugfeder Nc40g | ||||
| 66 | 881755 | 3.30 | 3.93 | |
| Nagelzuführung Nt65a | ||||
| 67 | 878529 | 18.15 | 21.60 | |
| Schraube M5x8 | ||||
| 68 | 878540 | 1.04 | 1.23 | |
| Bolzen | ||||
| 69 | 996399 | 1.04 | 1.23 | |
| Nasenkappe (a) Nv65aj | ||||
| 502 | 881751 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 875769 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 884180 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 884120 | |||
| Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
| 601 | 881768 | 5.25 | 6.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602A | 888213 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 877153 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 874042 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 876212 | |||
| Fett (attolub Nr.2) 500g | ||||
| 606 | 317918 | 32.18 | 38.29 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 884181 | |||
