Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki NT65GB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

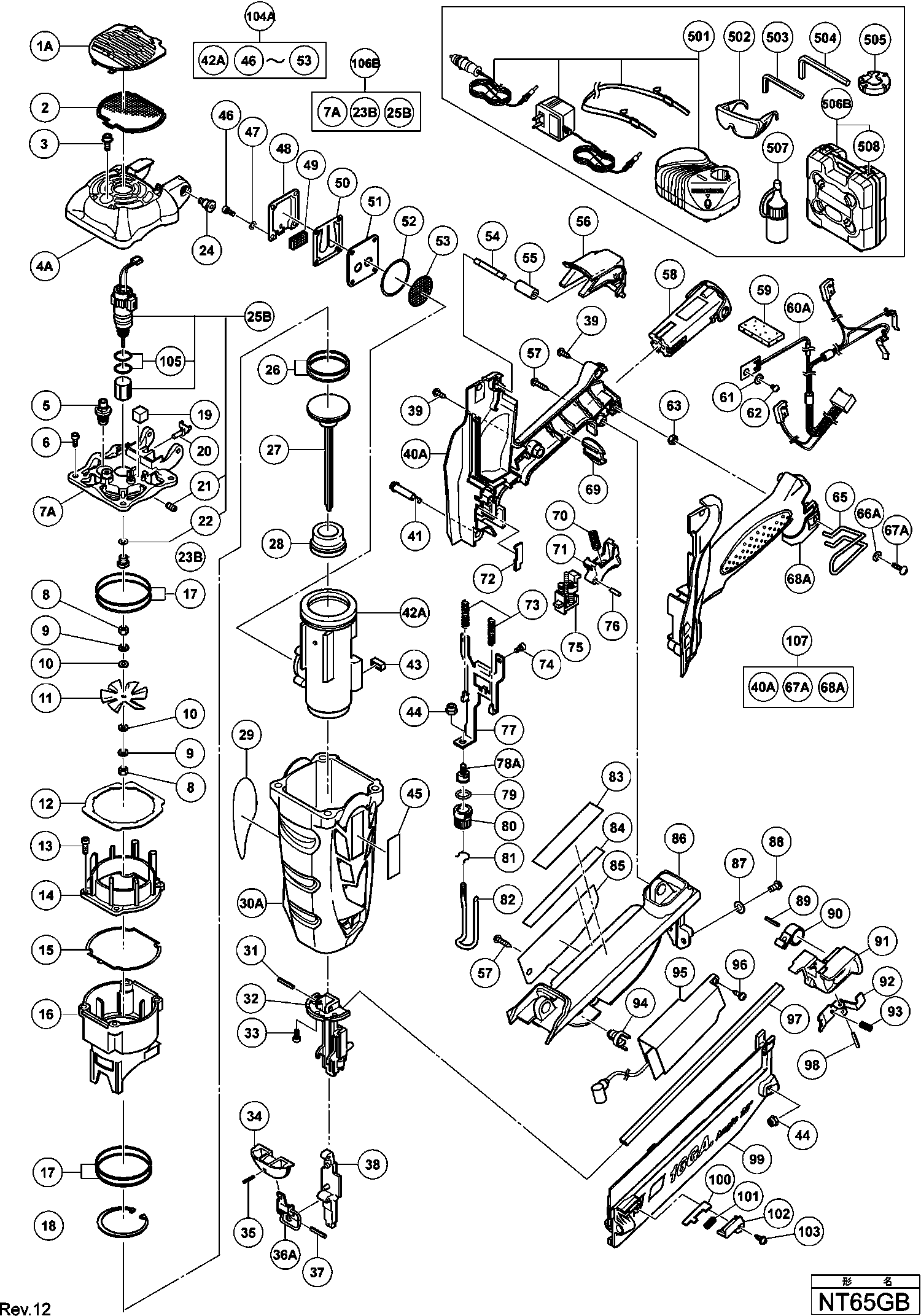

Zeichnungen der Hikoki NT65GB
Teileliste der Hikoki NT65GB
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Filterabdeckung Nt65gs B#9r192230 | ||||
1A | 886664 | 1.05 | 1.25 | |
Filter | ||||
2 | 886344 | 10.20 | 12.14 | |
Schraube M5x10 | ||||
3 | 886347 | 1.05 | 1.25 | |
DECKEL | ||||
4A | 886335 | 3.15 | 3.75 | |
Zündkerze (a) Nr90gc | ||||
5 | 885333 | 3.30 | 3.93 | |
Inbusschraube M4x12 Dh40ma/mb/yb/ | ||||
6 | 880630 | 1.05 | 1.25 | |
Zylinderkopf Nr90gc Includ.19,20 | ||||
7A | 886661 | 20.90 | 24.87 | |
Mutter M3 (10 Stück) | ||||
8 | 949553 | 1.04 | 1.23 | |
Federscheibe M3 (10st) Cr 10dl Since 9.2012 For E | ||||
9 | 949451 | 1.05 | 1.25 | |
Ring M3 (10 Stück) | ||||
10 | 949422 | 1.04 | 1.23 | |
Luefter | ||||
11 | 886309 | 2.10 | 2.50 | |
Gummidichtung Bm25y | ||||
12 | 886568 | 1.05 | 1.25 | |
Inbusschraube M4x16 (10st) | ||||
13 | 949754 | 2.40 | 2.86 | |
Abdeckung | ||||
14 | 886295 | 9.15 | 10.89 | |
PACKUNGSDICHTUNG | ||||
15 | 886296 | 1.05 | 1.25 | |
Kammer | ||||
16 | 886297 | 10.65 | 12.67 | |
Kolbenring | ||||
17 | 886312 | 2.10 | 2.50 | |
Sicherungsring D40 | ||||
18 | 886298 | 1.05 | 1.25 | |
Dichtung | ||||
19 | 886315 | 1.05 | 1.25 | |
Adapter | ||||
20 | 886313 | 1.05 | 1.25 | |
Inbusschraube M4x5 | ||||
21 | 886314 | 1.05 | 1.25 | |
Gummiring (1) | ||||
22 | 886567 | 1.05 | 1.25 | |
Abdeckung | ||||
23B | 887890 | 2.10 | 2.50 | |
Spezialschraube M5 C18dmr | ||||
24 | 886566 | 1.05 | 1.25 | |
Motor | ||||
25B | 887446 | 104.50 | 124.36 | |
Kolbenring B#9r192255 | ||||
26 | 886286 | 4.20 | 5.00 | |
Schlagbolzen | ||||
27 | 886573 | 22.83 | 27.16 | |
Kolbendämpfer B#9r192257 | ||||
28 | 886289 | 2.10 | 2.50 | |
NAMENSPLATTE | ||||
29 | 888754 | 1.04 | 1.23 | |
Gehäuse | ||||
30A | 331425 | 12.90 | 15.35 | |
Stift (1) | ||||
31 | 886310 | 1.05 | 1.25 | |
Führung | ||||
32 | 886575 | 23.65 | 28.14 | |
Dichtungsschloss Inbus Schraube M4x12 | ||||
33 | 886311 | 1.05 | 1.25 | |
Abdeckkappe | ||||
34 | 886574 | 1.05 | 1.25 | |
Rollstift D3x10 (10st) | ||||
35 | 949776 | 2.40 | 2.86 | |
Rasthebel | ||||
36A | 887453 | 4.20 | 5.00 | |
Rollstift D3x16 (10st) | ||||
37 | 949496 | 1.65 | 1.96 | |
Führungsplatte | ||||
38 | 886576 | 13.80 | 16.42 | |
Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
39 | 305812 | 1.04 | 1.23 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
40A | 886317 | |||
Schraube M4x32 | ||||
41 | 886565 | 1.05 | 1.25 | |
Zylinder | ||||
42A | 886284 | 32.31 | 38.45 | |
Gummi | ||||
43 | 886285 | 1.05 | 1.25 | |
Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
44 | 877371 | 1.05 | 1.25 | |
Hitachi Label N 5024a2 | ||||
45 | 886342 | 1.80 | 2.14 | |
Inbusschraube M4x8 Selbstsichernd | ||||
46 | 886307 | 1.05 | 1.25 | |
Feder H8 | ||||
47 | 886319 | 1.05 | 1.25 | |
Pufferabdeckung | ||||
48 | 886287 | 4.20 | 5.00 | |
SCHALLD MPFER | ||||
49 | 886288 | 2.10 | 2.50 | |
Dichtung | ||||
50 | 886290 | 3.15 | 3.75 | |
ABSTUETZBLECH | ||||
51 | 886293 | 2.10 | 2.50 | |
O-Ring | ||||
52 | 886294 | 1.05 | 1.25 | |
Staubfilter für H70sa | ||||
53 | 886292 | 3.30 | 3.93 | |
Stift (1) | ||||
54 | 886332 | 1.05 | 1.25 | |
Gummibuchse | ||||
55 | 886333 | 1.05 | 1.25 | |
Kappe | ||||
56 | 886326 | 2.10 | 2.50 | |
Schneidschraube D4x20 M.flansch (schwarz) Cg18dal | ||||
57 | 302086 | 1.05 | 1.25 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
58 | 326299 | |||
Halter | ||||
59 | 886316 | 1.05 | 1.25 | |
Verbinderkabel | ||||
60A | 887635 | 72.19 | 85.90 | |
Unterlegscheibe M4 (10st) | ||||
61 | 949423 | 1.05 | 1.25 | |
Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
62 | 949216 | 1.05 | 1.25 | |
Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
63 | 886330 | 1.05 | 1.25 | |
Haken | ||||
65 | 886345 | 3.15 | 3.75 | |
Ring | ||||
66A | 887036 | 1.05 | 1.25 | |
Schraube M4x25 Schwarz | ||||
67A | 887034 | 1.05 | 1.25 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
68A | 886323 | |||
Kontakthalter Db3dl B#9r192292 | ||||
69 | 326316 | 1.05 | 1.25 | |
Abzugfeder | ||||
70 | 886328 | 1.05 | 1.25 | |
Schalter | ||||
71 | 886327 | 1.05 | 1.25 | |
Abdeckplatte | ||||
72 | 886324 | 1.05 | 1.25 | |
Feder | ||||
73 | 886301 | 1.05 | 1.25 | |
Inbusschraube M4x10 Selbsts. | ||||
74 | 886308 | 1.05 | 1.25 | |
Trigger Stopper | ||||
75 | 886552 | 3.15 | 3.75 | |
Stift D3x20 (10st) | ||||
76 | 949890 | 1.80 | 2.14 | |
Drückerhebelarm | ||||
77 | 886299 | 7.35 | 8.75 | |
Druckhebelstück B # 9r192301 | ||||
78A | 887035 | 3.15 | 3.75 | |
O-ring (s-8)dh20v/dh24pb/pd/ Dh20pb | ||||
79 | 992912 | 1.05 | 1.25 | |
Justierung | ||||
80 | 886338 | 2.10 | 2.50 | |
Sperrfeder Nt65gs | ||||
81 | 886331 | 1.05 | 1.25 | |
Druckhebel | ||||
82 | 886578 | 4.20 | 5.00 | |
ACHTUNG AUFKLEBER (A) | ||||
83 | 888761 | 1.04 | 1.23 | |
Warnaufkleber (c) | ||||
85 | 888774 | 1.04 | 1.23 | |
Magazinabdeckung | ||||
86 | 886583 | 7.95 | 9.46 | |
Unterlegscheibe M5 (10st) | ||||
87 | 949431 | 1.04 | 1.23 | |
Maschinenschraube M5x15 schwarz Nt65ma3 B#9r19231 | ||||
88 | 885997 | 1.05 | 1.25 | |
Rollstift D3x16 (10st) | ||||
89 | 949496 | 1.65 | 1.96 | |
Rückzugfeder Nc40g | ||||
90 | 881755 | 3.30 | 3.93 | |
Nagelzuführung | ||||
91 | 886340 | 2.10 | 2.50 | |
Nagelzuführung | ||||
92 | 886579 | 2.10 | 2.50 | |
Feder | ||||
93 | 886604 | 1.05 | 1.25 | |
PRISMA | ||||
94 | 886322 | 1.05 | 1.25 | |
Regler | ||||
95 | 886320 | 72.33 | 86.07 | |
Schraube mit Flansch D4x12 (schwarz) | ||||
96 | 325083 | 1.65 | 1.96 | |
Nagelschiene | ||||
97 | 886580 | 8.70 | 10.35 | |
Rollstift D2.5x26 (alt 886334) | ||||
98 | 886605 | 1.05 | 1.25 | |
Magazin Zsb | ||||
99 | 886577 | 11.40 | 13.57 | |
Stopper | ||||
100 | 886606 | 1.05 | 1.25 | |
Druckstopper Frühling | ||||
101 | 886619 | 1.05 | 1.25 | |
Abdeckplatte | ||||
102 | 886607 | 1.05 | 1.25 | |
Schneidschraube Dh12vb Except For Usa,can | ||||
103 | 306371 | 1.04 | 1.23 | |
Zylinder Assy Nt50gs B#9r192329 Includ.41-48,52a | ||||
104A | 886550 | 45.65 | 54.32 | |
O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
105 | 875638 | 1.65 | 1.96 | |
Zylinderdeckel Komplett | ||||
106B | 887891 | 138.74 | 165.10 | |
Handgriff set (alt 886317+886323) | ||||
107 | 331424 | 18.15 | 21.60 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
502 | 875769 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
503 | 943277 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
504 | 944458 | |||
Schutzkappe Nt65gs B#9r192333 | ||||
505 | 886349 | 1.65 | 1.96 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
506B | 886857 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
507 | 886036 | |||
Hebel | ||||
508 | 887996 | 1.20 | 1.43 |
