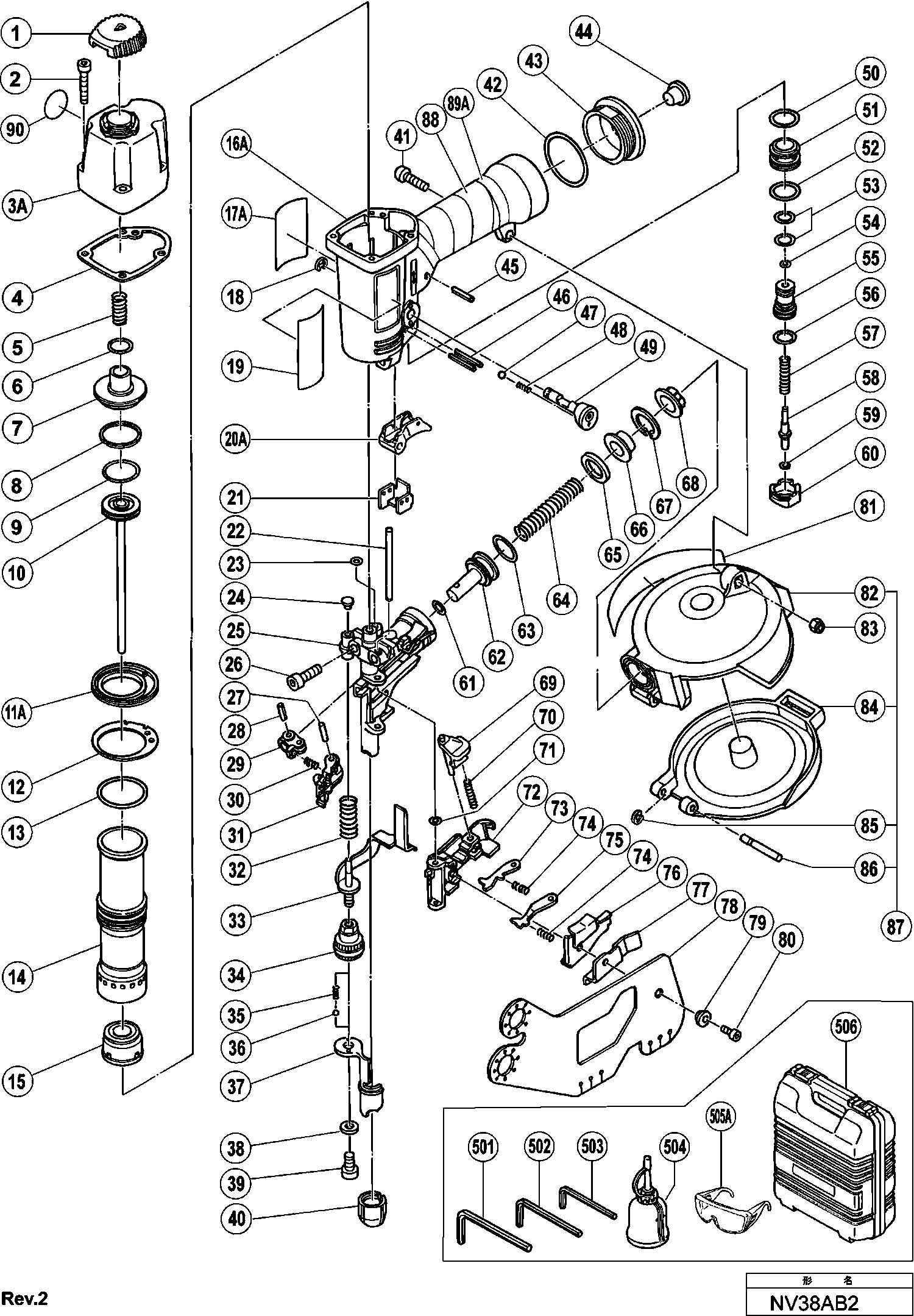

Zeichnungen der Hikoki NV38AB2
Teileliste der Hikoki NV38AB2
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Abdeckkappe | ||||
1 | 880191 | 7.05 | 8.39 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
2 | 878115 | |||
Auspuffkappe | ||||
3A | 880200 | 51.15 | 60.87 | |
Dichtungsplatte (a) Cm12y | ||||
4 | 880196 | 1.65 | 1.96 | |
Hauptventilfeder Nv38ab | ||||
5 | 880190 | 2.55 | 3.03 | |
Hauptventil O-ring Nv32ab/nv50ag | ||||
6 | 878600 | 1.05 | 1.25 | |
Hauptventil (a) Nv50ag | ||||
7 | 880410 | 14.70 | 17.49 | |
Kolbenring | ||||
8 | 878596 | 14.70 | 17.49 | |
Kolben-O-Ring | ||||
9 | 880195 | 1.05 | 1.25 | |
Kolbenbolzen | ||||
10 | 880188 | 116.74 | 138.92 | |
Zylinderdichtung | ||||
11A | 881103 | 3.60 | 4.28 | |
Ring | ||||
12 | 880187 | 4.20 | 5.00 | |
O-ring (p-32) Nv38ab | ||||
13 | 986374 | 1.65 | 1.96 | |
Zylinder | ||||
14 | 881124 | 105.05 | 125.01 | |
Kolbendämpfer | ||||
15 | 880185 | 10.80 | 12.85 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
16A | 881127 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
17A | 881128 | |||
Sicherungsring (e-typ) D6 C10fca/c10ra/nv65ad, Nr | ||||
18 | 955479 | 1.05 | 1.25 | |
Drücker (a) Nv65ad2, Nr90aa | ||||
20A | 880674 | 11.85 | 14.10 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
21 | 880194 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
22 | 880161 | |||
O-ring (1ap-3) Nv32ab/nv45ab | ||||
23 | 873093 | 1.05 | 1.25 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
24 | 880176 | |||
Vorderteil | ||||
25 | 881120 | 371.80 | 442.44 | |
Inbusschraube M6x20 (10st) | ||||
26 | 949660 | 3.30 | 3.93 | |
Nadelrolle Cr10v/fcj65v u.a. | ||||
27 | 983545 | 1.05 | 1.25 | |
Rollstift D4x14 (10st) | ||||
28 | 949770 | 2.55 | 3.03 | |
Schiebearm Nv45ab | ||||
29 | 878132 | 40.84 | 48.60 | |
Schiebefeder Nv50ag | ||||
30 | 878340 | 1.05 | 1.25 | |
Zufuhrmechanismus Nv38ab | ||||
31 | 880167 | 35.06 | 41.72 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
32 | 880204 | |||
DRUCKHEBEL (B) | ||||
33 | 880171 | 46.75 | 55.63 | |
Justierer (b) Nv50ae/nv38ab/u.a. | ||||
34 | 880383 | 10.20 | 12.14 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
35 | 880175 | |||
Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | ||||
36 | 959148 | 1.05 | 1.25 | |
Druckhebel | ||||
37 | 881090 | 34.51 | 41.07 | |
Ring | ||||
38 | 880081 | 1.04 | 1.23 | |
Inbusschraube M6x12 (10st), Nr90aa | ||||
39 | 949657 | 3.00 | 3.57 | |
Nasenkappe (a) Nv65aj | ||||
40 | 881092 | 6.45 | 7.68 | |
Kopfschraube M5x20 (schwarz) | ||||
41 | 302196 | 1.05 | 1.25 | |
O-ring (i.d.37.2.) Nv38ab/nv65ad2 | ||||
42 | 880183 | 1.05 | 1.25 | |
Kappe | ||||
43 | 880379 | 28.05 | 33.38 | |
Staubschutzkappe Nv83a/u.a, Nr90aa | ||||
44 | 872035 | 1.04 | 1.23 | |
Rollstift D3x18 (10st) Nv38ab2 | ||||
45 | 949518 | 2.40 | 2.86 | |
Rollstift D3x25 (10st) Nv38ab2 | ||||
46 | 949539 | 2.25 | 2.68 | |
Stahlkugeln D3.97 (10st), Nr90aa | ||||
47 | 959155 | 1.04 | 1.23 | |
Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
48 | 982454 | 1.04 | 1.23 | |
Wechselhebel (b) Nv65ad2 | ||||
49 | 880086 | 23.10 | 27.49 | |
KOPFVENTIL-O-RING (I.D.16.8) | ||||
50 | 877699 | 1.05 | 1.25 | |
Ventilbuchse (b) | ||||
51 | 878881 | 39.74 | 47.29 | |
O-ring (s-18) Cr17y/nv65ad2, Nr90aa | ||||
52 | 878885 | 1.05 | 1.25 | |
O-Ring (I.D. 8.8) | ||||
53 | 878925 | 1.05 | 1.25 | |
O-RING (S-4) | ||||
54 | 981317 | 1.05 | 1.25 | |
Ventilkolben (b) Nv65ad2, Nr90aa | ||||
55 | 880672 | 32.18 | 38.29 | |
O-Ring (I.D.11) | ||||
56 | 878887 | 1.65 | 1.96 | |
Tauchkolbenfeder Nv65ad2/nv50ag, Nr90aa | ||||
57 | 878884 | 1.65 | 1.96 | |
Tauchkolben (a) Nv65ad2, Nr90aa | ||||
58 | 880673 | 14.71 | 17.51 | |
O-Ring (I.D.1.8) | ||||
59 | 878888 | 1.05 | 1.25 | |
Ventilhülse (a) Nv65ad2, Nr90aa | ||||
60 | 880671 | 23.65 | 28.14 | |
O-ring (1p-9) Dh20v | ||||
61 | 872645 | 1.65 | 1.96 | |
Feedkolben | ||||
62 | 880168 | 16.91 | 20.13 | |
O-Ring (P-18) | ||||
63 | 873570 | 1.35 | 1.61 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
64 | 880169 | |||
Dämpfer Nv38ab | ||||
65 | 877476 | 2.40 | 2.86 | |
Schiebekolbenabdeckung Nv38ab | ||||
66 | 880170 | 2.25 | 2.68 | |
Sicherungsring D24 Nv38ab/dh30pc H30pv | ||||
67 | 983748 | 1.05 | 1.25 | |
Magazinhülse Nv38ab | ||||
68 | 880177 | 1.65 | 1.96 | |
Führungsarretierung Nv45ab | ||||
69 | 878103 | 11.85 | 14.10 | |
Feder Nv50ag u.a. | ||||
70 | 880446 | 1.35 | 1.61 | |
O-ring (p-4) Cs35b/nr83a | ||||
71 | 874436 | 1.05 | 1.25 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
72 | 880162 | |||
Nagel Stopper (a) | ||||
73 | 880163 | 1.65 | 1.96 | |
Sperrfeder | ||||
74 | 878575 | 1.05 | 1.25 | |
Nagel Stopper (b) | ||||
75 | 880164 | 2.55 | 3.03 | |
Nagelführungsabdeckung Nv83a | ||||
76 | 880165 | 1.95 | 2.32 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
77 | 880201 | |||
Schutzplatte Nv38ab | ||||
78 | 880166 | 6.75 | 8.03 | |
Hülse (b) Nv83a | ||||
79 | 878337 | 3.00 | 3.57 | |
Inbusschraube M4x10 Selbstsich. | ||||
80 | 880413 | 1.05 | 1.25 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
81 | 880476 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
82 | 881091 | |||
Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
83 | 877371 | 1.05 | 1.25 | |
Magazinabdeckung | ||||
84 | 881122 | 6.15 | 7.32 | |
Sicherungsring (e-typ) D3 Till 6.1998 | ||||
85 | 872971 | 1.05 | 1.25 | |
Scharnierstift (alt 878953) | ||||
86 | 877152 | 3.60 | 4.28 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
87 | 881121 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
88 | 880408 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
89A | 888213 | |||
Warnschild Nv50af3, Nr90aa | ||||
90 | 883513 | 1.65 | 1.96 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
501 | 944459 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
502 | 944458 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
503 | 943277 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
504 | 877153 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
505A | 875769 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
506 | 878676 | |||
Fett (attolub Nr.2) 500g | ||||
601 | 317918 | 32.18 | 38.29 |
