Hikoki NV45AB3 Zeichnungen und Teile
Genaue Typennummer:
NV45AB3
NV45AB3

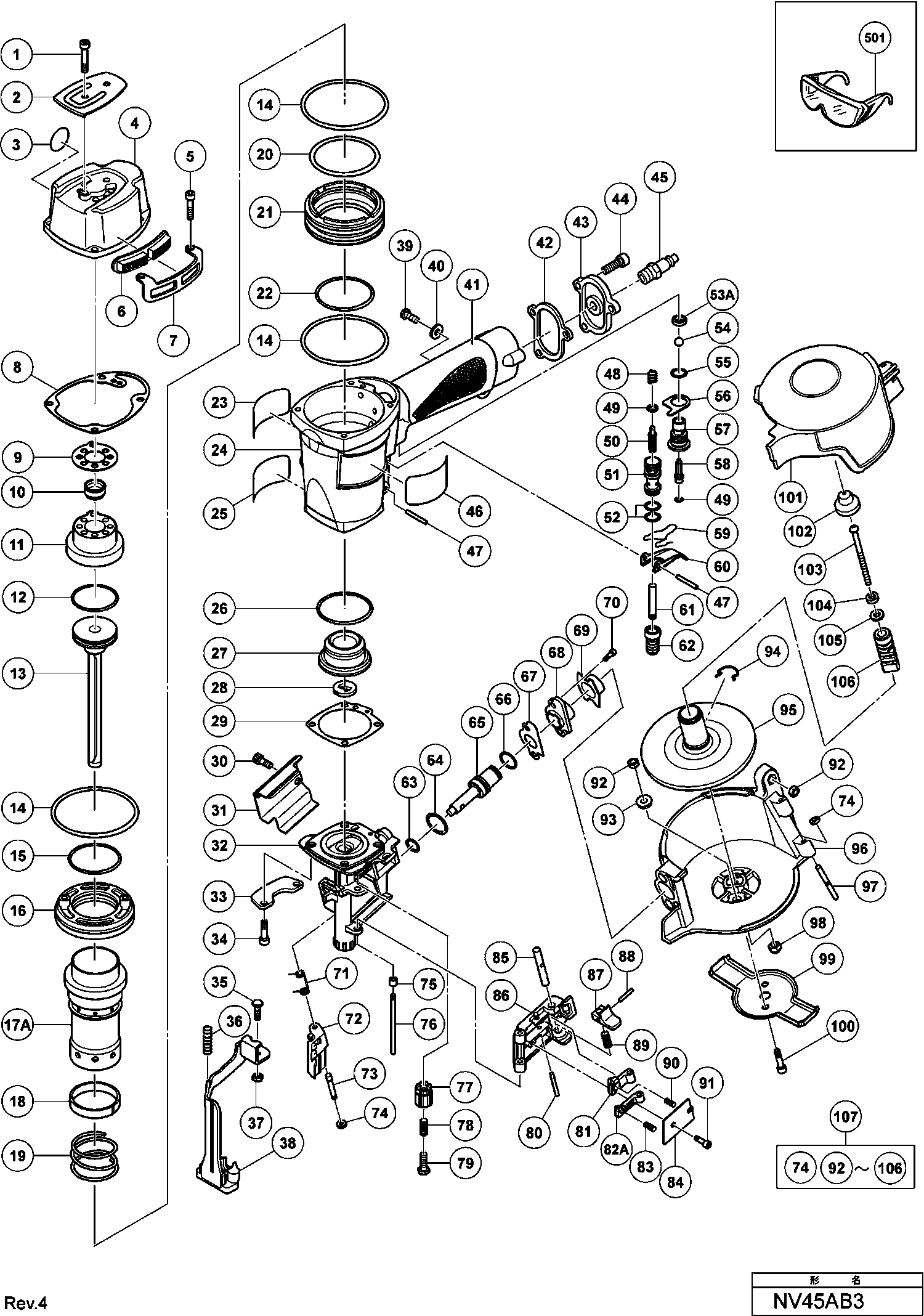

Zeichnungen der HIKOKI NV45AB3
Teileliste der HIKOKI NV45AB3
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Inbusschraube M5x25 (10st) | ||||
| 1 | 949662 | Inbusschraube M5x25 (10st) | € 2.00 | |
| Deckel Nv45ab | ||||
| 2 | 876179 | Deckel Nv45ab | € 1.00 | |
| Warnschild Nv50af3, Nr90aa | ||||
| 3 | 883513 | Warnschild Nv50af3, Nr90aa | € 1.57 | |
| Exhaust Cover (b) | ||||
| 4 | 888006 | Exhaust Cover (b) | € 10.42 | |
| Inbusschraube M5x20 (10st) For Europe | ||||
| 5 | 949757 | Inbusschraube M5x20 (10st) For Europe | € 2.86 | |
| Nicht mehr lieferbar | ||||
| 6 | 883891 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 7 | 883890 | Nicht mehr lieferbar | ||
| Dichtung | ||||
| 8 | 883892 | Dichtung | € 1.57 | |
| Pakking (g) | ||||
| 9 | 876713 | Pakking (g) | € 1.57 | |
| Ablassventil Nr83a u.a. | ||||
| 10 | 878417 | Ablassventil Nr83a u.a. | € 5.57 | |
| Cylinderkop (oud 876711p) | ||||
| 11 | 876711 | Cylinderkop (oud 876711p) | € 41.76 | |
| Kolben O-ring Nv45ab/nv50a1 | ||||
| 12 | 876174 | Kolben O-ring Nv45ab/nv50a1 | € 3.43 | |
| Slagpen (h) | ||||
| 13 | 878156 | Slagpen (h) | € 161.14 | |
| O-ring N5008ac | ||||
| 14 | 885793 | O-ring N5008ac | € 2.00 | |
| Zylinder O-ring (d) Nv45ab/nv50a1 | ||||
| 15 | 877126 | Zylinder O-ring (d) Nv45ab/nv50a1 | € 1.57 | |
| Zylinderplatte Nv45ab/nv50a1 | ||||
| 16 | 876168 | Zylinderplatte Nv45ab/nv50a1 | € 10.42 | |
| Zylinder | ||||
| 17A | 888212 | Zylinder | € 23.56 | |
| Zylinderring Nv45ab/nv50a1 | ||||
| 18 | 876167 | Zylinderring Nv45ab/nv50a1 | € 1.00 | |
| Zylinderfeder Nv45ab/nv50a1 | ||||
| 19 | 876172 | Zylinderfeder Nv45ab/nv50a1 | € 6.28 | |
| Zylinder O-ring (a) Nv45ab/nv50a1 | ||||
| 20 | 877123 | Zylinder O-ring (a) Nv45ab/nv50a1 | € 2.28 | |
| Zylinderführung Nv45ab u.a. | ||||
| 21 | 877122 | Zylinderführung Nv45ab u.a. | € 16.76 | |
| Zylinder O-ring Nv45ab, Nr90aa | ||||
| 22 | 877124 | Zylinder O-ring Nv45ab, Nr90aa | € 1.86 | |
| Waarschuwings Label | ||||
| 23 | 888143 | Waarschuwings Label | € 0.99 | |
| Body Ass'y | ||||
| 24 | 883889 | Body Ass'y | € 83.38 | |
| Nicht mehr lieferbar | ||||
| 25 | 878183 | Nicht mehr lieferbar | ||
| Zylinder O-ring (c) Nv45ab/nv50a1 | ||||
| 26 | 877125 | Zylinder O-ring (c) Nv45ab/nv50a1 | € 1.86 | |
| Piston Bumper (oud 877461) | ||||
| 27 | 878179 | Piston Bumper (oud 877461) | € 17.80 | |
| Damper Sheet | ||||
| 28 | 877993 | Damper Sheet | € 2.86 | |
| Flachdichtung Nv45ab2 | ||||
| 29 | 883881 | Flachdichtung Nv45ab2 | € 1.57 | |
| Inbusschraube M5x8 (10st) | ||||
| 30 | 949818 | Inbusschraube M5x8 (10st) | € 2.28 | |
| Nicht mehr lieferbar | ||||
| 31 | 878151 | Nicht mehr lieferbar | ||
| Vorderteil | ||||
| 32 | 888109 | Vorderteil | € 68.85 | |
| Nicht mehr lieferbar | ||||
| 33 | 878173 | Nicht mehr lieferbar | ||
| Inbusschraube M5x16 Dh40ma u.a. | ||||
| 34 | 878181 | Inbusschraube M5x16 Dh40ma u.a. | € 1.00 | |
| Sicherheitsbolzen Nv83a u.a. | ||||
| 35 | 875650 | Sicherheitsbolzen Nv83a u.a. | € 1.00 | |
| Feder | ||||
| 36 | 878178 | Feder | € 2.28 | |
| MOER M5 (10 STUKS) (OUD 949555Z | ||||
| 37 | 949555 | MOER M5 (10 STUKS) (OUD 949555Z | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 38 | 883888 | Nicht mehr lieferbar | ||
| Schraube Nv45ab2 | ||||
| 39 | 949242 | Schraube Nv45ab2 | € 1.29 | |
| Nicht mehr lieferbar | ||||
| 40 | 876205 | Nicht mehr lieferbar | ||
| Dichtung | ||||
| 42 | 886719 | Dichtung | € 1.00 | |
| Cap (old 876714p) | ||||
| 43 | 880036 | Cap (old 876714p) | € 6.43 | |
| Inbusschraube M5x16 (10st), Nr90aa | ||||
| 44 | 949821 | Inbusschraube M5x16 (10st), Nr90aa | € 2.43 | |
| Air Plug Npt 3/8 | ||||
| 45 | 887863 | Air Plug Npt 3/8 | € 2.00 | |
| Rollstift D3x30 (10st) | ||||
| 47 | 949866 | Rollstift D3x30 (10st) | € 3.43 | |
| Tauchkolbenfeder N 5008ac2 | ||||
| 48 | 886725 | Tauchkolbenfeder N 5008ac2 | € 1.00 | |
| Tauchkolben O-ring Nr83a/aa | ||||
| 49 | 874820 | Tauchkolben O-ring Nr83a/aa | € 1.57 | |
| Plunger (a) | ||||
| 50 | 878155 | Plunger (a) | € 18.98 | |
| Valve Bushing (a) | ||||
| 51 | 888114 | Valve Bushing (a) | € 3.28 | |
| O-ring (i.d.10.7) | ||||
| 52 | 884112 | O-ring (i.d.10.7) | € 1.57 | |
| Afsluitpakking | ||||
| 53A | 888151 | Afsluitpakking | € 0.99 | |
| Urethankugel (b) D7.14 Nv83a/u.a | ||||
| 54 | 875645 | Urethankugel (b) D7.14 Nv83a/u.a | € 3.71 | |
| O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
| 55 | 875638 | O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | € 1.57 | |
| Ventilplatte Nv83a u.a. | ||||
| 56 | 875644 | Ventilplatte Nv83a u.a. | € 1.00 | |
| Schalterdruckventil Nv83a/nr83a Alte Art.nr.87673 | ||||
| 57 | 877335 | Schalterdruckventil Nv83a/nr83a Alte Art.nr.87673 | € 12.00 | |
| Abzugkolben Nv83a u.a. | ||||
| 58 | 878121 | Abzugkolben Nv83a u.a. | € 1.57 | |
| Trigger Spring (a) | ||||
| 59 | 888115 | Trigger Spring (a) | € 1.57 | |
| Hebel Nv45ab/nv83a/nr83a | ||||
| 60 | 876203 | Hebel Nv45ab/nv83a/nr83a | € 2.43 | |
| Plunger (b) | ||||
| 61 | 878171 | Plunger (b) | € 6.71 | |
| Valve Rubber Cover | ||||
| 62 | 878170 | Valve Rubber Cover | € 1.71 | |
| O-ring (1p-9) Dh20v | ||||
| 63 | 872645 | O-ring (1p-9) Dh20v | € 1.57 | |
| FEED PISTON O-RING (I.D.14) | ||||
| 64 | 877763 | FEED PISTON O-RING (I.D.14) | € 1.00 | |
| Feed Piston | ||||
| 65 | 878152 | Feed Piston | € 27.88 | |
| Feed Piston | ||||
| 66 | 877764 | Feed Piston | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 67 | 877767 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 68 | 877766 | Nicht mehr lieferbar | ||
| Ausgleichsbuchse Nv45ab Since 4.1986 | ||||
| 69 | 877479 | Ausgleichsbuchse Nv45ab Since 4.1986 | € 1.57 | |
| Inbusschraube M5x10 (10st) | ||||
| 70 | 949819 | Inbusschraube M5x10 (10st) | € 2.43 | |
| Veer Voor Toevoermechanisme | ||||
| 71 | 877761 | Veer Voor Toevoermechanisme | € 2.43 | |
| Toevoermechanisme | ||||
| 72 | 883901 | Toevoermechanisme | € 39.53 | |
| Schiebehülse Nv83a/nv45ab | ||||
| 73 | 877825 | Schiebehülse Nv83a/nv45ab | € 9.14 | |
| Schiebehülsenring Nv83a/nv45ab | ||||
| 74 | 877826 | Schiebehülsenring Nv83a/nv45ab | € 2.43 | |
| Nicht mehr lieferbar | ||||
| 75 | 883885 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 76 | 883884 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 77 | 883882 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 78 | 883883 | Nicht mehr lieferbar | ||
| Bolt (old 958805z) | ||||
| 79 | 958805 | Bolt (old 958805z) | € 1.57 | |
| Rollstift D3x28 (10st), Nr90aa | ||||
| 80 | 949865 | Rollstift D3x28 (10st), Nr90aa | € 2.43 | |
| Main Nail Stopper (a) | ||||
| 81 | 886060 | Main Nail Stopper (a) | € 4.14 | |
| Nail Stopper (a) | ||||
| 82A | 888178 | Nail Stopper (a) | € 2.14 | |
| Zwischenstopfeder Nv83a | ||||
| 83 | 877468 | Zwischenstopfeder Nv83a | € 1.00 | |
| Nagelführungsabdeckung Nv83a | ||||
| 84 | 877469 | Nagelführungsabdeckung Nv83a | € 1.00 | |
| Arretierhülse Nv83a/nv45ab | ||||
| 85 | 877820 | Arretierhülse Nv83a/nv45ab | € 3.14 | |
| Nail Guide | ||||
| 86 | 888111 | Nail Guide | € 17.93 | |
| Führungsarretierung Nv45ab2 | ||||
| 87 | 326774 | Führungsarretierung Nv45ab2 | € 6.71 | |
| Rollstift D3x10 (10st) | ||||
| 88 | 949776 | Rollstift D3x10 (10st) | € 2.28 | |
| Feder (1) | ||||
| 89 | 877372 | Feder (1) | € 2.28 | |
| Hauptstopfeder Nv45ab/nv83a | ||||
| 90 | 876681 | Hauptstopfeder Nv45ab/nv83a | € 1.57 | |
| Inbusschraube M4x 6 (10st) | ||||
| 91 | 949766 | Inbusschraube M4x 6 (10st) | € 2.28 | |
| U-moer M5 | ||||
| 92 | 945255 | U-moer M5 | € 1.00 | |
| Huelse | ||||
| 93 | 878164 | Huelse | € 13.99 | |
| Feder Nv50ae | ||||
| 94 | 880398 | Feder Nv50ae | € 7.28 | |
| Nicht mehr lieferbar | ||||
| 95 | 883896 | Nicht mehr lieferbar | ||
| Magazin Zsb | ||||
| 96 | 888112 | Magazin Zsb | € 7.28 | |
| Stift (1) | ||||
| 97 | 883111 | Stift (1) | € 9.28 | |
| Nylonmutter M4 Nv45ab u.a:, Nr90aa | ||||
| 98 | 876465 | Nylonmutter M4 Nv45ab u.a:, Nr90aa | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 99 | 883898 | Nicht mehr lieferbar | ||
| Inbusschraube M5x14 (10st) | ||||
| 100 | 949665 | Inbusschraube M5x14 (10st) | € 2.00 | |
| Magazine Cover | ||||
| 101 | 888113 | Magazine Cover | € 4.14 | |
| Nicht mehr lieferbar | ||||
| 102 | 883900 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 103 | 949230 | Nicht mehr lieferbar | ||
| Federscheibe M4 (10st) | ||||
| 104 | 949453 | Federscheibe M4 (10st) | € 1.00 | |
| Unterlegscheibe M4 (10st) | ||||
| 105 | 949423 | Unterlegscheibe M4 (10st) | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 106 | 883897 | Nicht mehr lieferbar | ||
| Magazijn Kompleet | ||||
| 107 | 888130 | Magazijn Kompleet | € 25.92 | |
| Nicht mehr lieferbar | ||||
| 501 | 875769 | Nicht mehr lieferbar | ||
| Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
| 601 | 881768 | Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | € 5.00 | |
| Nicht mehr lieferbar | ||||
| 602 | 880407 | Nicht mehr lieferbar | ||
| Hanger Parts Set | ||||
| 603 | 888099 | Hanger Parts Set | € 496.90 | |
| Nicht mehr lieferbar | ||||
| 604 | 877153 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 605 | 944458 | Nicht mehr lieferbar | ||
