Hikoki NV50A1 Zeichnungen und Teile
Genaue Typennummer:
NV50A1
NV50A1

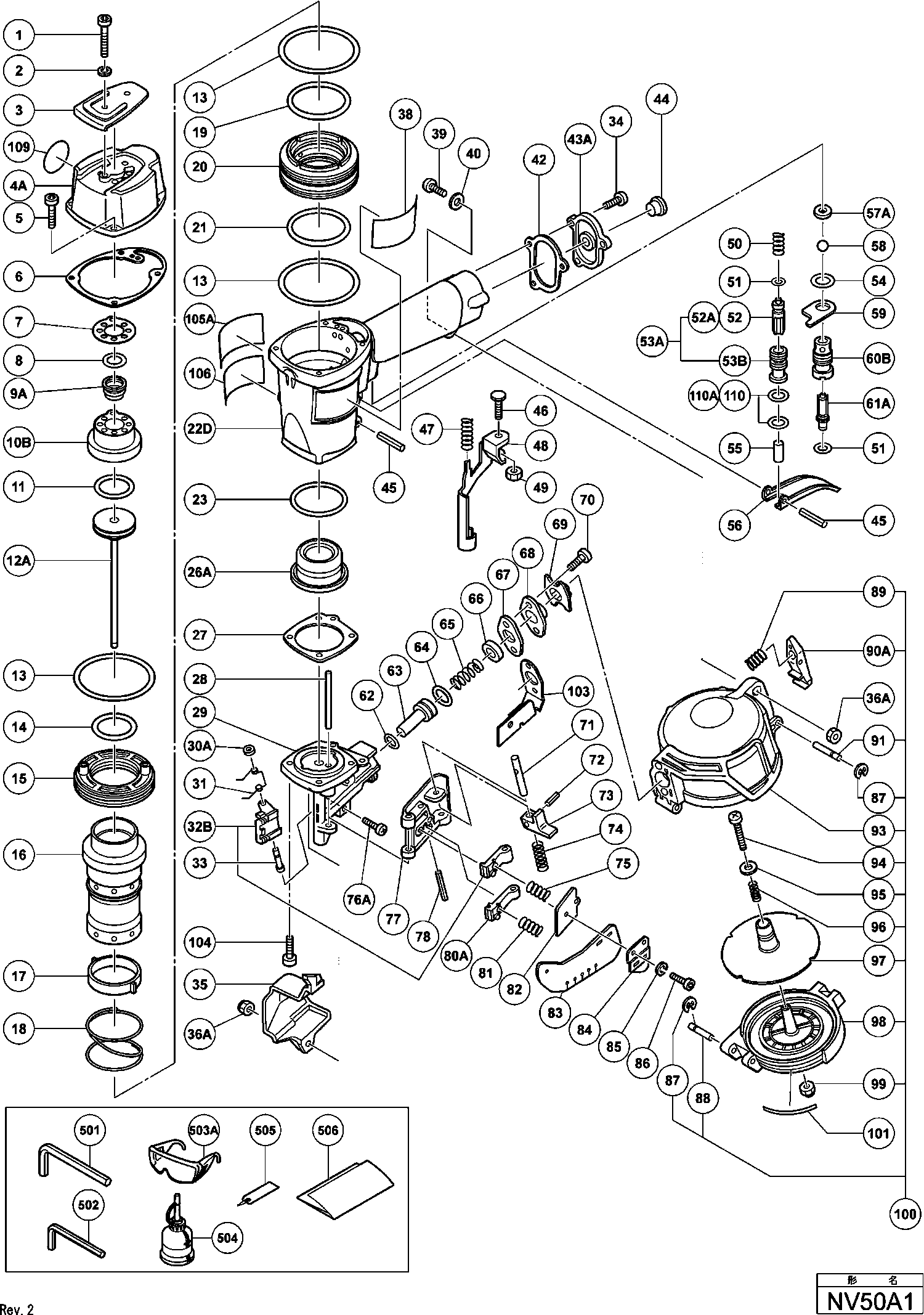

Zeichnungen der HIKOKI NV50A1
Teileliste der HIKOKI NV50A1
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Inbusschraube M5x25 (10st) | ||||
| 1 | 949662 | Inbusschraube M5x25 (10st) | € 1.95 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 2 | 949454 | Federscheibe M5 (10st), C8fshe, C8fse | € 0.96 | |
| Deckel Nv45ab | ||||
| 3 | 876179 | Deckel Nv45ab | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 4A | 880275 | Nicht mehr lieferbar | ||
| Inbusschraube M5x20 (10st) For Europe | ||||
| 5 | 949757 | Inbusschraube M5x20 (10st) For Europe | € 2.78 | |
| Pakking (f) (oud 876712p) | ||||
| 6 | 876712 | Pakking (f) (oud 876712p) | € 3.06 | |
| Pakking (g) | ||||
| 7 | 876713 | Pakking (g) | € 1.53 | |
| Ventil O-ring Nv45ab/nv83a/nr83a Till 12.1987 | ||||
| 8 | 872821 | Ventil O-ring Nv45ab/nv83a/nr83a Till 12.1987 | € 2.78 | |
| Ablassventil Nr83a u.a. | ||||
| 9A | 878417 | Ablassventil Nr83a u.a. | € 5.43 | |
| Cylinderkop (oud 876711p) | ||||
| 10B | 876711 | Cylinderkop (oud 876711p) | € 40.70 | |
| Kolben O-ring Nv45ab/nv50a1 | ||||
| 11 | 876174 | Kolben O-ring Nv45ab/nv50a1 | € 3.34 | |
| Slagpen (h) | ||||
| 12A | 877898 | Slagpen (h) | € 124.54 | |
| O-ring (s-65) | ||||
| 13 | 876161 | O-ring (s-65) | € 2.78 | |
| Zylinder O-ring (d) Nv45ab/nv50a1 | ||||
| 14 | 877126 | Zylinder O-ring (d) Nv45ab/nv50a1 | € 1.53 | |
| Zylinderplatte Nv45ab/nv50a1 | ||||
| 15 | 876168 | Zylinderplatte Nv45ab/nv50a1 | € 10.16 | |
| Zylinder | ||||
| 16 | 877486 | Zylinder | € 59.59 | |
| Zylinderring Nv45ab/nv50a1 | ||||
| 17 | 876167 | Zylinderring Nv45ab/nv50a1 | € 0.97 | |
| Zylinderfeder Nv45ab/nv50a1 | ||||
| 18 | 876172 | Zylinderfeder Nv45ab/nv50a1 | € 6.12 | |
| Zylinder O-ring (a) Nv45ab/nv50a1 | ||||
| 19 | 877123 | Zylinder O-ring (a) Nv45ab/nv50a1 | € 2.23 | |
| Zylinderführung Nv45ab u.a. | ||||
| 20 | 877122 | Zylinderführung Nv45ab u.a. | € 16.33 | |
| Zylinder O-ring Nv45ab, Nr90aa | ||||
| 21 | 877124 | Zylinder O-ring Nv45ab, Nr90aa | € 1.81 | |
| Nicht mehr lieferbar | ||||
| 22D | 882950 | Nicht mehr lieferbar | ||
| Zylinder O-ring (c) Nv45ab/nv50a1 | ||||
| 23 | 877125 | Zylinder O-ring (c) Nv45ab/nv50a1 | € 1.81 | |
| Piston Bumper (oud 877461) | ||||
| 26A | 878179 | Piston Bumper (oud 877461) | € 17.35 | |
| Pakking (a) | ||||
| 27 | 876673 | Pakking (a) | € 0.96 | |
| Nagelführwelle Nv65aa u.a. | ||||
| 28 | 877823 | Nagelführwelle Nv65aa u.a. | € 8.07 | |
| Neus Nv50a1 | ||||
| 29 | 877899 | Neus Nv50a1 | € 270.64 | |
| Schiebehülsenring Nv83a/nv45ab | ||||
| 30A | 877826 | Schiebehülsenring Nv83a/nv45ab | € 2.37 | |
| Veer Voor Toevoermechanisme | ||||
| 31 | 877474 | Veer Voor Toevoermechanisme | € 2.23 | |
| Toevoermechanisme | ||||
| 32B | 880270 | Toevoermechanisme | € 32.54 | |
| Feeder Shaft | ||||
| 33 | 877904 | Feeder Shaft | € 7.38 | |
| Inbusschraube M5x16 (10st), Nr90aa | ||||
| 34 | 949821 | Inbusschraube M5x16 (10st), Nr90aa | € 2.37 | |
| Kappe | ||||
| 35 | 877480 | Kappe | € 2.78 | |
| Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
| 36A | 877371 | Nylonmutter M5 Nv83a/nr83a, Nr90aa | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 38 | 306870 | Nicht mehr lieferbar | ||
| Kopfschraube M5x20 (10st) C8fshe, C8fse | ||||
| 39 | 949241 | Kopfschraube M5x20 (10st) C8fshe, C8fse | € 1.25 | |
| Nicht mehr lieferbar | ||||
| 40 | 876205 | Nicht mehr lieferbar | ||
| Packung (d) Nv32ab | ||||
| 42 | 877131 | Packung (d) Nv32ab | € 0.97 | |
| Cap (old 876714p) | ||||
| 43A | 880036 | Cap (old 876714p) | € 6.26 | |
| Staubschutzkappe Nv83a/u.a, Nr90aa | ||||
| 44 | 872035 | Staubschutzkappe Nv83a/u.a, Nr90aa | € 0.96 | |
| Rollstift D3x30 (10st) | ||||
| 45 | 949866 | Rollstift D3x30 (10st) | € 3.34 | |
| Sicherheitsbolzen Nv83a u.a. | ||||
| 46 | 875650 | Sicherheitsbolzen Nv83a u.a. | € 0.97 | |
| Safety Spring | ||||
| 47 | 876676 | Safety Spring | € 0.97 | |
| Feder | ||||
| 47 | 877943 | Feder | € 0.96 | |
| Pushing Lever | ||||
| 48 | 877890 | Pushing Lever | € 25.52 | |
| MOER M5 (10 STUKS) (OUD 949555Z | ||||
| 49 | 949555 | MOER M5 (10 STUKS) (OUD 949555Z | € 0.97 | |
| Tauchkolbenfeder Nv83a u.a. | ||||
| 50 | 875643 | Tauchkolbenfeder Nv83a u.a. | € 0.97 | |
| Tauchkolben O-ring Nr83a/aa | ||||
| 51 | 874820 | Tauchkolben O-ring Nr83a/aa | € 1.53 | |
| Safety Plunger (a) | ||||
| 52 | 876739 | Safety Plunger (a) | € 10.16 | |
| Tauchkolben (a) Nv45ab | ||||
| 52A | 878122 | Tauchkolben (a) Nv45ab | € 2.23 | |
| Valve Bushing Ass'y(discon) | ||||
| 53A | 876764 | Valve Bushing Ass'y(discon) | € 24.75 | |
| Ventildrücker Nv83a | ||||
| 53B | 878266 | Ventildrücker Nv83a | € 15.31 | |
| O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
| 54 | 875638 | O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | € 1.53 | |
| Sicherheitsstift (b) Nv83a/nv45ab | ||||
| 55 | 875642 | Sicherheitsstift (b) Nv83a/nv45ab | € 8.07 | |
| Hebel Nv45ab/nv83a/nr83a | ||||
| 56 | 876203 | Hebel Nv45ab/nv83a/nr83a | € 2.37 | |
| Nicht mehr lieferbar | ||||
| 57A | 878734 | Nicht mehr lieferbar | ||
| Urethankugel (b) D7.14 Nv83a/u.a | ||||
| 58 | 875645 | Urethankugel (b) D7.14 Nv83a/u.a | € 3.62 | |
| Ventilplatte Nv83a u.a. | ||||
| 59 | 875644 | Ventilplatte Nv83a u.a. | € 0.97 | |
| Schalterdruckventil Nv83a/nr83a Alte Art.nr.87673 | ||||
| 60B | 877335 | Schalterdruckventil Nv83a/nr83a Alte Art.nr.87673 | € 11.69 | |
| Abzugkolben Nv83a u.a. | ||||
| 61A | 878121 | Abzugkolben Nv83a u.a. | € 1.53 | |
| O-ring (1p-9) Dh20v | ||||
| 62 | 872645 | O-ring (1p-9) Dh20v | € 1.53 | |
| Nicht mehr lieferbar | ||||
| 63 | 877475 | Nicht mehr lieferbar | ||
| O-RING (P-18 | ||||
| 64 | 873570 | O-RING (P-18 | € 1.25 | |
| Feder | ||||
| 65 | 876693 | Feder | € 2.37 | |
| Dämpfer Nv38ab | ||||
| 66 | 877476 | Dämpfer Nv38ab | € 2.23 | |
| Feed Piston Cover (a) | ||||
| 67 | 877477 | Feed Piston Cover (a) | € 0.97 | |
| Feed Piston Cover (b) | ||||
| 68 | 877478 | Feed Piston Cover (b) | € 1.95 | |
| Ausgleichsbuchse Nv45ab Since 4.1986 | ||||
| 69 | 877479 | Ausgleichsbuchse Nv45ab Since 4.1986 | € 1.53 | |
| Inbusschraube M5x10 (10st) | ||||
| 70 | 949819 | Inbusschraube M5x10 (10st) | € 2.37 | |
| Lock Shaft | ||||
| 71 | 876682 | Lock Shaft | € 3.62 | |
| Rollstift D3x10 (10st) | ||||
| 72 | 949776 | Rollstift D3x10 (10st) | € 2.23 | |
| Guide Lock | ||||
| 73 | 877374 | Guide Lock | € 9.47 | |
| Feder (1) | ||||
| 74 | 877372 | Feder (1) | € 2.23 | |
| Hauptstopfeder Nv45ab/nv83a | ||||
| 75 | 876681 | Hauptstopfeder Nv45ab/nv83a | € 1.53 | |
| MACHINESCHROEF M5X16 (10 STUKS) | ||||
| 76A | 949239 | MACHINESCHROEF M5X16 (10 STUKS) | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 77 | 877465 | Nicht mehr lieferbar | ||
| Rollstift D3x28 (10st), Nr90aa | ||||
| 78 | 949865 | Rollstift D3x28 (10st), Nr90aa | € 2.37 | |
| Nicht mehr lieferbar | ||||
| 80A | 877493 | Nicht mehr lieferbar | ||
| Zwischenstopfeder Nv83a | ||||
| 81 | 877468 | Zwischenstopfeder Nv83a | € 0.97 | |
| Nagelführungsabdeckung Nv83a | ||||
| 82 | 877469 | Nagelführungsabdeckung Nv83a | € 0.97 | |
| Abdeckung | ||||
| 83 | 877470 | Abdeckung | € 1.39 | |
| Abdeckplatte | ||||
| 84 | 877471 | Abdeckplatte | € 1.81 | |
| Federscheibe M4 (10st) | ||||
| 85 | 949453 | Federscheibe M4 (10st) | € 0.97 | |
| Inbusschraube M4x 8 (10st) | ||||
| 86 | 949811 | Inbusschraube M4x 8 (10st) | € 1.39 | |
| Sicherungsring (e-typ) D3 Till 6.1998 | ||||
| 87 | 872971 | Sicherungsring (e-typ) D3 Till 6.1998 | € 0.97 | |
| Hinge Pin (oud 878953) | ||||
| 88 | 877152 | Hinge Pin (oud 878953) | € 3.34 | |
| Stopfeder Nv83a | ||||
| 89 | 877149 | Stopfeder Nv83a | € 0.97 | |
| Magazinstopper Nv45ab/nv83a/u.a. Alte Art.nr.8771 | ||||
| 90A | 880146 | Magazinstopper Nv45ab/nv83a/u.a. Alte Art.nr.8771 | € 1.81 | |
| Stopstift Nv45ab | ||||
| 91 | 877150 | Stopstift Nv45ab | € 2.37 | |
| Magazijn Nv50a1 | ||||
| 93 | 877906 | Magazijn Nv50a1 | € 13.65 | |
| Kopfschraube M4x40 (10st) | ||||
| 94 | 949228 | Kopfschraube M4x40 (10st) | € 1.25 | |
| Ring | ||||
| 95 | 875246 | Ring | € 0.97 | |
| Haltefeder N5008aa | ||||
| 96 | 877894 | Haltefeder N5008aa | € 0.97 | |
| Nagelhouder | ||||
| 97 | 877893 | Nagelhouder | € 9.47 | |
| Magazijn Deksel | ||||
| 98 | 877895 | Magazijn Deksel | € 6.82 | |
| Nylonmutter M4 Nv45ab u.a:, Nr90aa | ||||
| 99 | 876465 | Nylonmutter M4 Nv45ab u.a:, Nr90aa | € 0.97 | |
| Magazijn Kompleet | ||||
| 100 | 877892 | Magazijn Kompleet | € 43.38 | |
| Magazijn Kompleet | ||||
| 100 | 877902 | Magazijn Kompleet | € 43.38 | |
| Nicht mehr lieferbar | ||||
| 101 | 877903 | Nicht mehr lieferbar | ||
| Nail Guard | ||||
| 103 | 877916 | Nail Guard | € 6.54 | |
| Inbusschraube M5x16 Dh40ma u.a. | ||||
| 104 | 878181 | Inbusschraube M5x16 Dh40ma u.a. | € 0.97 | |
| Warnschild Nv65ah, Nr90aa | ||||
| 105A | 884070 | Warnschild Nv65ah, Nr90aa | € 1.53 | |
| Nicht mehr lieferbar | ||||
| 106 | 878183 | Nicht mehr lieferbar | ||
| Warnschild Nv50af3, Nr90aa | ||||
| 109 | 883513 | Warnschild Nv50af3, Nr90aa | € 1.53 | |
| O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
| 110 | 875638 | O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | € 1.53 | |
| O-ring (i.d.10.7) | ||||
| 110A | 884112 | O-ring (i.d.10.7) | € 1.53 | |
| INBUSSLEUTEL 4MM | ||||
| 501 | 944458 | INBUSSLEUTEL 4MM | € 1.25 | |
| INBUSSLEUTEL 3MM | ||||
| 502 | 943277 | INBUSSLEUTEL 3MM | € 1.25 | |
| Nicht mehr lieferbar | ||||
| 503A | 875769 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 504 | 877153 | Nicht mehr lieferbar | ||
| Caution Tag | ||||
| 505 | 882413 | Caution Tag | € 1.81 | |
| Nicht mehr lieferbar | ||||
| 506 | 882414 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 601 | 876212 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 602 | 876720 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 606A | 877908 | Nicht mehr lieferbar | ||
| Hex.socket Hd.bolt M5x65 (10 Pcs) | ||||
| 607 | 949827 | Hex.socket Hd.bolt M5x65 (10 Pcs) | € 6.96 | |
| Nicht mehr lieferbar | ||||
| 608 | 949826 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 609 | 877909 | Nicht mehr lieferbar | ||
| Packing (h) | ||||
| 610 | 877911 | Packing (h) | € 1.39 | |
| Packing (j) W/4mm Hole | ||||
| 611 | 877912 | Packing (j) W/4mm Hole | € 0.96 | |
| Exhaust Piece | ||||
| 612 | 877910 | Exhaust Piece | € 59.21 | |
| Nicht mehr lieferbar | ||||
| 613 | 876762 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 614 | 877915 | Nicht mehr lieferbar | ||
| Vet (attolub No.2) 500g | ||||
| 615 | 317918 | Vet (attolub No.2) 500g | € 29.86 | |
| Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
| 616 | 881768 | Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | € 4.87 | |
| TAPE (2 PCS) | ||||
| 617A | 888213 | TAPE (2 PCS) | € 0.96 | |
