Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki NV50AA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

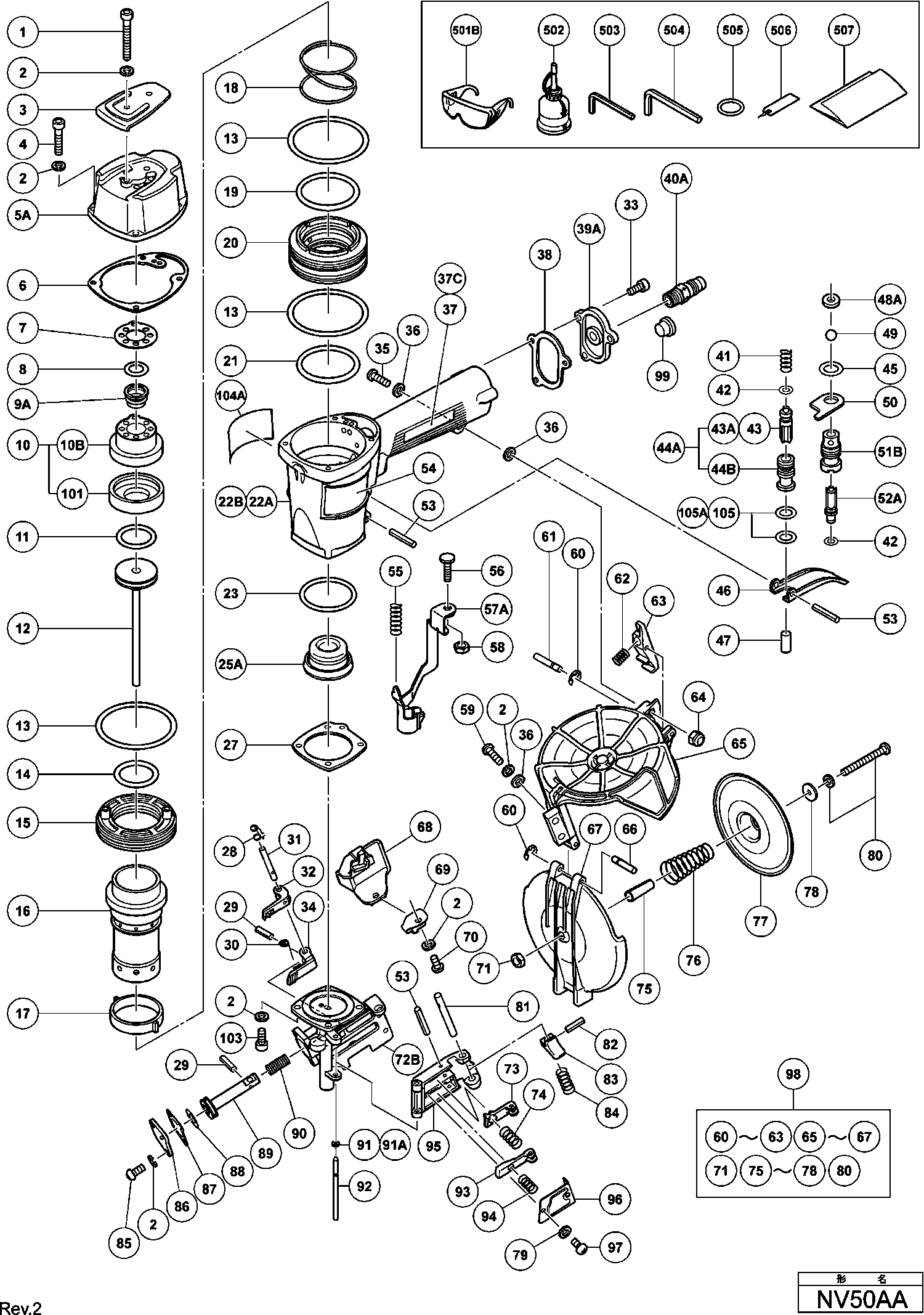

Zeichnungen der Hikoki NV50AA
Teileliste der Hikoki NV50AA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Inbusschraube M5x25 (10st) | ||||
| 1 | 949662 | 2.10 | 2.50 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 2 | 949454 | 1.04 | 1.23 | |
| Deckel Nv45ab | ||||
| 3 | 876179 | 1.05 | 1.25 | |
| Inbusschraube M5x20 (10st) For Europe | ||||
| 4 | 949757 | 3.00 | 3.57 | |
| Auslasskappealt (alt 877128) | ||||
| 5A | 877917 | 28.88 | 34.36 | |
| Dichtung (f) (alt 876712p) | ||||
| 6 | 876712 | 3.30 | 3.93 | |
| Dichtung (g) | ||||
| 7 | 876713 | 1.65 | 1.96 | |
| Packung (c) | ||||
| 7 | 876178 | 1.04 | 1.23 | |
| Ventil O-ring Nv45ab/nv83a/nr83a Till 12.1987 | ||||
| 8 | 872821 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9A | 878417 | |||
| Abschlusskappe N3824a | ||||
| 10 | 877129 | 14.58 | 17.34 | |
| Zylinderkopf (alt 876711p) | ||||
| 10B | 876711 | 43.86 | 52.20 | |
| Kolben O-ring Nv45ab/nv50a1 | ||||
| 11 | 876174 | 3.60 | 4.28 | |
| KOLBEN | ||||
| 12 | 877127 | 48.51 | 57.73 | |
| O-Ring (s-65) | ||||
| 13 | 876161 | 3.00 | 3.57 | |
| Zylinder O-ring (d) Nv45ab/nv50a1 | ||||
| 14 | 877126 | 1.65 | 1.96 | |
| Zylinderplatte Nv45ab/nv50a1 | ||||
| 15 | 876168 | 10.95 | 13.03 | |
| Zylinder | ||||
| 16 | 876632 | 40.81 | 48.56 | |
| Zylinderring Nv45ab/nv50a1 | ||||
| 17 | 876167 | 1.05 | 1.25 | |
| Zylinderfeder Nv45ab/nv50a1 | ||||
| 18 | 876172 | 6.60 | 7.85 | |
| Zylinder O-ring (a) Nv45ab/nv50a1 | ||||
| 19 | 877123 | 2.40 | 2.86 | |
| Zylinderführung Nv45ab u.a. | ||||
| 20 | 877122 | 17.60 | 20.94 | |
| Zylinder O-ring Nv45ab, Nr90aa | ||||
| 21 | 877124 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 22A | 877944 | |||
| Zylinder O-ring (c) Nv45ab/nv50a1 | ||||
| 23 | 877125 | 1.95 | 2.32 | |
| Kolbendämpfer | ||||
| 25A | 878359 | 13.09 | 15.58 | |
| Dichtungsplatte (a) Cm12y | ||||
| 27 | 876673 | 1.04 | 1.23 | |
| Hauptfeder (a) | ||||
| 28 | 876717 | 6.45 | 7.68 | |
| Rollstift D2,5x10 (10st) | ||||
| 29 | 949551 | 1.65 | 1.96 | |
| Sub Feeder Feder | ||||
| 30 | 876691 | 3.90 | 4.64 | |
| Fütterschaft | ||||
| 31 | 876689 | 3.60 | 4.28 | |
| Hauptzuführung | ||||
| 32 | 876688 | 24.34 | 28.96 | |
| Inbusschraube M5x16 (10st), Nr90aa | ||||
| 33 | 949821 | 2.55 | 3.03 | |
| Unterzuführung | ||||
| 34 | 876707 | 25.71 | 30.60 | |
| Schraube Nv45ab2 | ||||
| 35 | 949242 | 1.35 | 1.61 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 36 | 876205 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 37 | 950565 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 37C | 878182 | |||
| Packung (d) Nv32ab | ||||
| 38 | 877131 | 1.05 | 1.25 | |
| Kappe (alt 876714p) | ||||
| 39A | 880036 | 6.75 | 8.03 | |
| LUFTSTECKER PT 1/4 | ||||
| 40A | 874782 | 4.92 | 5.85 | |
| Tauchkolbenfeder Nv83a u.a. | ||||
| 41 | 875643 | 1.05 | 1.25 | |
| Tauchkolben O-ring Nr83a/aa | ||||
| 42 | 874820 | 1.65 | 1.96 | |
| Sicherungsstößel (a) | ||||
| 43 | 876739 | 10.95 | 13.03 | |
| Tauchkolben (a) Nv45ab | ||||
| 43A | 878122 | 2.40 | 2.86 | |
| Ventilbuchsen-Baugruppe (nicht mehr lieferbar) | ||||
| 44A | 876764 | 21.94 | 26.11 | |
| Ventildrücker Nv83a | ||||
| 44B | 878266 | 16.50 | 19.64 | |
| O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
| 45 | 875638 | 1.65 | 1.96 | |
| Hebel Nv45ab/nv83a/nr83a | ||||
| 46 | 876203 | 2.55 | 3.03 | |
| Sicherheitsstift (b) Nv83a/nv45ab | ||||
| 47 | 875642 | 8.70 | 10.35 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48A | 878734 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 875645 | |||
| Ventilplatte Nv83a u.a. | ||||
| 50 | 875644 | 1.05 | 1.25 | |
| Schalterdruckventil Nv83a/nr83a Alte Art.nr.87673 | ||||
| 51B | 877335 | 12.60 | 14.99 | |
| Abzugkolben Nv83a u.a. | ||||
| 52A | 878121 | 1.65 | 1.96 | |
| Rollstift D3x30 (10st) | ||||
| 53 | 949866 | 3.60 | 4.28 | |
| Sicherheitsbolzen Nv83a u.a. | ||||
| 55 | 875650 | 1.05 | 1.25 | |
| Sicherheitsfeder | ||||
| 56 | 876676 | 1.05 | 1.25 | |
| Feder | ||||
| 56 | 877943 | 1.04 | 1.23 | |
| Drückhebel (g) | ||||
| 57A | 877941 | 37.95 | 45.16 | |
| Mutter M5 (10 Stück) (ALT 949555Z | ||||
| 58 | 949555 | 1.05 | 1.25 | |
| MACHINESCHROEF M5X18 (10 STUKS) | ||||
| 59 | 949240 | 1.00 | 1.19 | |
| Sicherungsring (e-typ) D3 Till 6.1998 | ||||
| 60 | 872971 | 1.05 | 1.25 | |
| Stopstift Nv45ab | ||||
| 61 | 877150 | 2.55 | 3.03 | |
| Stopfeder Nv83a | ||||
| 62 | 877149 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 63 | 877151 | |||
| Mutter M5 | ||||
| 64 | 945255 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 65 | 877146 | |||
| Scharnierstift (alt 878953) | ||||
| 66 | 877152 | 3.60 | 4.28 | |
| Magazinabdeckung | ||||
| 67 | 877147 | 4.80 | 5.71 | |
| SCHUTZ | ||||
| 68 | 877138 | 1.62 | 1.93 | |
| Schutzscheibe | ||||
| 69 | 877145 | 1.00 | 1.19 | |
| Kopfschraube M5x12 (10st), C8fse | ||||
| 70 | 949237 | 1.05 | 1.25 | |
| Nylonmutter M4 Nv45ab u.a:, Nr90aa | ||||
| 71 | 876465 | 1.05 | 1.25 | |
| Nasenset | ||||
| 72B | 877946 | 221.24 | 263.27 | |
| Hauptnagelanschlag | ||||
| 73 | 877143 | 10.14 | 12.07 | |
| Hauptstopfeder Nv45ab/nv83a | ||||
| 74 | 876681 | 1.65 | 1.96 | |
| Hülse | ||||
| 75 | 877148 | 1.00 | 1.19 | |
| FEDER | ||||
| 76 | 877141 | 1.00 | 1.19 | |
| NAGELHALTER | ||||
| 77 | 877140 | 6.06 | 7.21 | |
| Druckscheibe Sv12sf/vb13y, C8fshe, C8fse | ||||
| 78 | 875249 | 1.35 | 1.61 | |
| Federscheibe M4 (10st) | ||||
| 79 | 949453 | 1.05 | 1.25 | |
| Kopfschraube M4x40 M.u.scheibe | ||||
| 80 | 986120 | 1.05 | 1.25 | |
| Sperrwelle | ||||
| 81 | 876682 | 3.90 | 4.64 | |
| Rollstift D3x10 (10st) | ||||
| 82 | 949776 | 2.40 | 2.86 | |
| Führungsverriegelung | ||||
| 83 | 877374 | 10.20 | 12.14 | |
| Feder (1) | ||||
| 84 | 877372 | 2.40 | 2.86 | |
| Inbus-Einstellschraube M5x10 | ||||
| 85 | 876705 | 1.05 | 1.25 | |
| ABDECKUNG DES VORSCHUBKOLBENS | ||||
| 86 | 877136 | 1.38 | 1.64 | |
| DICHTUNG (E) | ||||
| 87 | 877137 | 1.00 | 1.19 | |
| O-ring (p16) Div.typen | ||||
| 88 | 873095 | 1.04 | 1.23 | |
| Feedkolben | ||||
| 89 | 876692 | 13.50 | 16.06 | |
| Schiebefeder Nv83a | ||||
| 90 | 877144 | 1.65 | 1.96 | |
| SPLIT PIN D2X15 (10 PCS) (OLD 949534Z) | ||||
| 91 | 949534 | 1.00 | 1.19 | |
| Schiebehülsenring Nv83a/nv45ab | ||||
| 91A | 877826 | 2.55 | 3.03 | |
| Nagelführungsschaft (A) | ||||
| 92 | 876716 | 5.40 | 6.43 | |
| Sekundärer Nagelanschlag | ||||
| 93 | 876679 | 17.54 | 20.87 | |
| Unterstopffeder | ||||
| 94 | 876685 | 1.50 | 1.78 | |
| FÜHRUNG | ||||
| 95 | 877134 | 48.51 | 57.73 | |
| ABDECKUNG DER NAGELFÜHRUNG | ||||
| 96 | 877135 | 1.00 | 1.19 | |
| Kopfschraube M4x6 (10st) | ||||
| 97 | 949214 | 1.05 | 1.25 | |
| MAGAZIN KOMPLETT | ||||
| 98 | 877139 | 31.08 | 36.99 | |
| Staubschutzkappe Nv83a/u.a, Nr90aa | ||||
| 99 | 872035 | 1.04 | 1.23 | |
| GUMMI DER KOPFKAPPE | ||||
| 101 | 877942 | 8.40 | 10.00 | |
| Inbusschraube M5x16 Dh40ma u.a. | ||||
| 103 | 878181 | 1.05 | 1.25 | |
| Warnschild Nv65ah, Nr90aa | ||||
| 104A | 884070 | 1.65 | 1.96 | |
| O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
| 105 | 875638 | 1.65 | 1.96 | |
| O-Ring (i.d.10.7) | ||||
| 105A | 884112 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501B | 875769 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 877153 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 943277 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 944458 | |||
| Ventil O-ring Nv45ab/nv83a/nr83a Till 12.1987 | ||||
| 505 | 872821 | 3.00 | 3.57 | |
| Warnschild | ||||
| 506 | 882413 | 1.95 | 2.32 | |
| Merkblatt | ||||
| 507 | 882414 | 1.86 | 2.21 | |
| LUFTKUPPLUNG 6 MM | ||||
| 602 | 874116 | 11.58 | 13.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 876212 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 876720 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 944458 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 943277 | |||
| KRAFTSATZ | ||||
| 608A | 877908 | 120.01 | 142.81 | |
| Hex. Socket Hd. Schraube M5x65 (10 Stk) | ||||
| 609 | 949827 | 7.50 | 8.92 | |
| BOUT ( 10 STUKS ) | ||||
| 610 | 949826 | 6.06 | 7.21 | |
| OBERE ABDECKUNG | ||||
| 611 | 877909 | 58.19 | 69.25 | |
| Verpackung (h) | ||||
| 612 | 877911 | 1.50 | 1.78 | |
| Verpackung (j) mit 4mm Loch | ||||
| 613 | 877912 | 1.04 | 1.23 | |
| Auspuffstück | ||||
| 614 | 877910 | 63.80 | 75.92 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 876762 | |||
| DICHTUNG | ||||
| 616 | 877915 | 1.00 | 1.19 | |
| GEHÄUSEBAUGRUPPE (B) (ALT 876709P) | ||||
| 617 | 882950 | 131.89 | 156.95 | |
| Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
| 618 | 881768 | 5.25 | 6.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 880407 | |||
| Fett (attolub Nr.2) 500g | ||||
| 620 | 317918 | 32.18 | 38.29 | |
