Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki NV50AF3'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

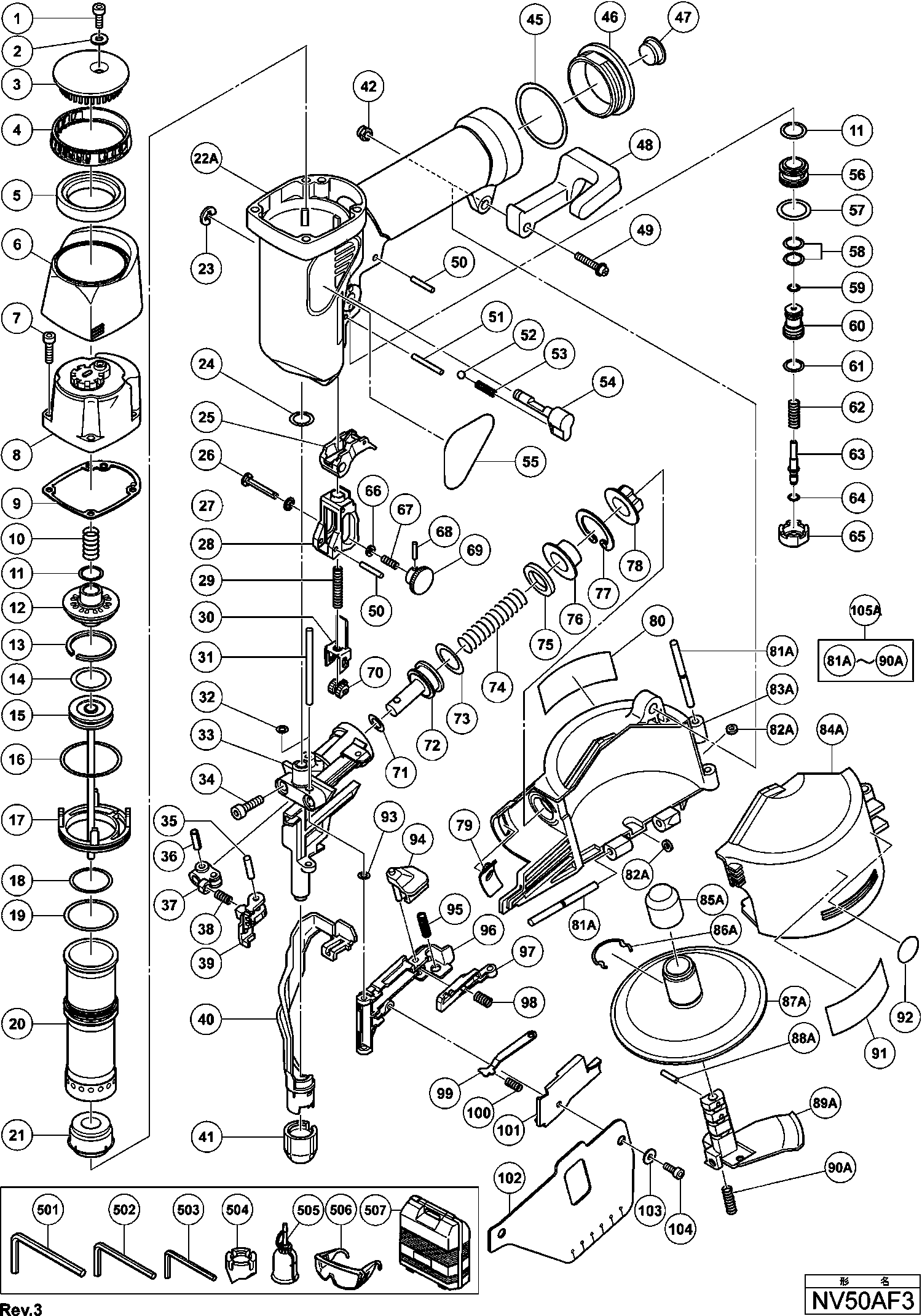

Zeichnungen der Hikoki NV50AF3
Teileliste der Hikoki NV50AF3
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Inbusschraube M5x10 (10st) | ||||
1 | 949819 | 2.55 | 3.03 | |
Unterlegscheibe Nv50af3 | ||||
2 | 944260 | 1.05 | 1.25 | |
Abdeckung Nv50af3 | ||||
3 | 881841 | 3.90 | 4.64 | |
Schalldämpferring Nv50af3 | ||||
4 | 881840 | 3.90 | 4.64 | |
SCHALLD MPFER | ||||
5 | 881835 | 14.03 | 16.69 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
6 | 881883 | |||
Inbusschraube M5x20 (10st) For Europe | ||||
7 | 949757 | 3.00 | 3.57 | |
Auspuffdeckel (alt 881880) | ||||
8 | 881865 | 64.21 | 76.41 | |
Ventildeckel Nv50af3 | ||||
8 | 881879 | 64.21 | 76.41 | |
Dichtung (a) Nv50af3 | ||||
9 | 881839 | 1.05 | 1.25 | |
Feder Nv50af3 | ||||
10 | 881851 | 3.00 | 3.57 | |
KOPFVENTIL-O-RING (I.D.16.8) | ||||
11 | 877699 | 1.05 | 1.25 | |
Ventil (a) Nv50af3 | ||||
12 | 881837 | 12.45 | 14.82 | |
Kolbenring | ||||
13 | 881834 | 18.43 | 21.93 | |
KOLBENRING | ||||
14 | 881833 | 1.05 | 1.25 | |
Kolben | ||||
15 | 881832 | 113.71 | 135.32 | |
O-ring (1as-50) Nv50af3/dh30pc H30pv/h45mr | ||||
16 | 990067 | 1.65 | 1.96 | |
Zylinder Stützplatte Nv50af3 | ||||
17 | 881831 | 4.50 | 5.36 | |
O-ring(s-36) Dh50sa1 | ||||
18 | 984483 | 1.65 | 1.96 | |
Zylinder O-ring Nv50af3 | ||||
19 | 881864 | 1.65 | 1.96 | |
Zylinder | ||||
20 | 881829 | 41.53 | 49.41 | |
Puffer Nv50af3 | ||||
21 | 881830 | 15.81 | 18.82 | |
Gehäusemontage | ||||
22A | 881878 | 145.89 | 173.61 | |
Gehäusemontage | ||||
22A | 881877 | 134.20 | 159.70 | |
Sicherungsring (e-typ) D6 C10fca/c10ra/nv65ad, Nr | ||||
23 | 955479 | 1.05 | 1.25 | |
O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
24 | 875638 | 1.65 | 1.96 | |
Drücker (a) Nv65ad2, Nr90aa | ||||
25 | 880674 | 11.85 | 14.10 | |
Einstellstift Nv50af3 | ||||
26 | 881846 | 7.65 | 9.10 | |
Führung Nv50af3 | ||||
28 | 316389 | 3.30 | 3.93 | |
Feder (1) | ||||
29 | 881882 | 2.25 | 2.68 | |
DRUCKHEBEL (B) | ||||
30 | 886099 | 12.00 | 14.28 | |
Nagelführwelle Nv65aa u.a. | ||||
31 | 881811 | 6.75 | 8.03 | |
O-ring (1ap-3) Nv32ab/nv45ab | ||||
32 | 873093 | 1.05 | 1.25 | |
Vorderteil | ||||
33 | 881810 | 314.88 | 374.70 | |
Inbusschraube M6x20 (10st) | ||||
34 | 949660 | 3.30 | 3.93 | |
Nadelrolle Cr10v/fcj65v u.a. | ||||
35 | 983545 | 1.05 | 1.25 | |
Rollstift D4x14 (10st) | ||||
36 | 949770 | 2.55 | 3.03 | |
Schiebearm Nv45ab | ||||
37 | 878132 | 40.84 | 48.60 | |
Schiebefeder Nv50ag | ||||
38 | 878340 | 1.05 | 1.25 | |
Zuführmechanismus | ||||
39 | 881818 | 35.06 | 41.72 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
40 | 881819 | |||
Nasenkappe (a) Nv65aj | ||||
41 | 881092 | 6.45 | 7.68 | |
Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
42 | 877371 | 1.05 | 1.25 | |
O-ring (i.d.37.2.) Nv38ab/nv65ad2 | ||||
45 | 880183 | 1.05 | 1.25 | |
Kappe Nv65ad3 For H/k | ||||
46 | 882162 | 32.18 | 38.29 | |
Kappe | ||||
46 | 880379 | 28.05 | 33.38 | |
Staubschutzkappe Nv83a/u.a, Nr90aa | ||||
47 | 872035 | 1.04 | 1.23 | |
Haken | ||||
48 | 881827 | 4.50 | 5.36 | |
Inbusschraube M5x30 M.u-scheibe (schwarz) | ||||
49 | 880881 | 1.05 | 1.25 | |
Rollstift D3x18 (10st) Nv38ab2 | ||||
50 | 949518 | 2.40 | 2.86 | |
Rollstift D3x25 (10st) Nv38ab2 | ||||
51 | 949539 | 2.25 | 2.68 | |
Stahlkugeln D3.97 (10st), Nr90aa | ||||
52 | 959155 | 1.04 | 1.23 | |
Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
53 | 982454 | 1.04 | 1.23 | |
Wechselhebel (b) Nv65ad2 | ||||
54 | 880086 | 23.10 | 27.49 | |
Ventilbuchse (b) | ||||
56 | 878881 | 39.74 | 47.29 | |
O-ring (s-18) Cr17y/nv65ad2, Nr90aa | ||||
57 | 878885 | 1.05 | 1.25 | |
O-Ring (I.D. 8.8) | ||||
58 | 878925 | 1.05 | 1.25 | |
O-RING (S-4) | ||||
59 | 981317 | 1.05 | 1.25 | |
Ventilkolben (b) Nv65ad2, Nr90aa | ||||
60 | 880672 | 32.18 | 38.29 | |
O-Ring (I.D.11) | ||||
61 | 878887 | 1.65 | 1.96 | |
Tauchkolbenfeder Nv65ad2/nv50ag, Nr90aa | ||||
62 | 878884 | 1.65 | 1.96 | |
Tauchkolben (a) Nv65ad2, Nr90aa | ||||
63 | 880673 | 14.71 | 17.51 | |
O-Ring (I.D.1.8) | ||||
64 | 878888 | 1.05 | 1.25 | |
Ventilhülse (a) Nv65ad2, Nr90aa | ||||
65 | 880671 | 23.65 | 28.14 | |
Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
66 | 949429 | 1.05 | 1.25 | |
Feder Nv50af3 | ||||
67 | 881853 | 1.65 | 1.96 | |
Stift D1,6x12 Nv50af3 | ||||
68 | 878222 | 1.05 | 1.25 | |
Einstellknopf | ||||
69 | 881848 | 3.60 | 4.28 | |
Justierung | ||||
70 | 886100 | 7.80 | 9.28 | |
O-ring (1p-9) Dh20v | ||||
71 | 872645 | 1.65 | 1.96 | |
Feedkolben | ||||
72 | 880168 | 16.91 | 20.13 | |
O-Ring (P-18) | ||||
73 | 873570 | 1.35 | 1.61 | |
Feder (1) | ||||
74 | 880409 | 2.40 | 2.86 | |
Dämpfer Nv38ab | ||||
75 | 877476 | 2.40 | 2.86 | |
Schiebekolbenabdeckung Nv38ab | ||||
76 | 880170 | 2.25 | 2.68 | |
Sicherungsring D24 Nv38ab/dh30pc H30pv | ||||
77 | 983748 | 1.05 | 1.25 | |
Magazinhülse Nv38ab | ||||
78 | 880177 | 1.65 | 1.96 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
79 | 881850 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
80 | 878183 | |||
Stift D4x58 | ||||
81A | 885541 | 6.75 | 8.03 | |
Schiebehülsenring Nv83a/nv45ab | ||||
82A | 877826 | 2.55 | 3.03 | |
LAGER (ALT 884090) | ||||
83A | 886831 | 10.80 | 12.85 | |
Magazinabdeckung Nv50 | ||||
84A | 885409 | 7.35 | 8.75 | |
Haltekappe Nv83a2 | ||||
85A | 885412 | 1.80 | 2.14 | |
Feder Nv50ae | ||||
86A | 885543 | 1.80 | 2.14 | |
Nagelhalter Nv50af3 | ||||
87A | 885411 | 3.60 | 4.28 | |
Rollenstift D2.5 | ||||
88A | 885544 | 1.20 | 1.43 | |
Haltehülse Nv65ad2 | ||||
89A | 885410 | 1.80 | 2.14 | |
Feder | ||||
90A | 885542 | 1.80 | 2.14 | |
Warnschild Nv65ah, Nr90aa | ||||
91 | 884070 | 1.65 | 1.96 | |
Warnschild Nv50af3, Nr90aa | ||||
92 | 883513 | 1.65 | 1.96 | |
O-ring (p-4) Cs35b/nr83a | ||||
93 | 874436 | 1.05 | 1.25 | |
Führungsarretierung Nv45ab | ||||
94 | 878103 | 11.85 | 14.10 | |
Feder Nv50ag u.a. | ||||
95 | 880446 | 1.35 | 1.61 | |
Führung | ||||
96 | 881812 | 105.05 | 125.01 | |
Nagel Stopper (a) | ||||
97 | 881813 | 49.64 | 59.07 | |
Feder (1) | ||||
98 | 881817 | 1.04 | 1.23 | |
Nagelstopper (b) Nv50af3 | ||||
99 | 881814 | 3.00 | 3.57 | |
Feder Nv50ae | ||||
100 | 880393 | 1.05 | 1.25 | |
Abdeckplatte Nv50af3 | ||||
101 | 881815 | 4.20 | 5.00 | |
Abdeckung (1) | ||||
102 | 881816 | 4.50 | 5.36 | |
Hülse (b) Nv83a | ||||
103 | 878337 | 3.00 | 3.57 | |
Inbusschraube M4x10 Selbstsich. | ||||
104 | 880413 | 1.05 | 1.25 | |
Magazin komplett | ||||
105A | 881820 | 61.33 | 72.98 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
501 | 944459 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
502 | 944458 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
503 | 943277 | |||
Nasenkappe (b) | ||||
504 | 881093 | 4.05 | 4.82 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
505 | 877153 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
506 | 875769 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
507 | 881881 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
601 | 881012 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
602 | 880408 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
603A | 888213 |
