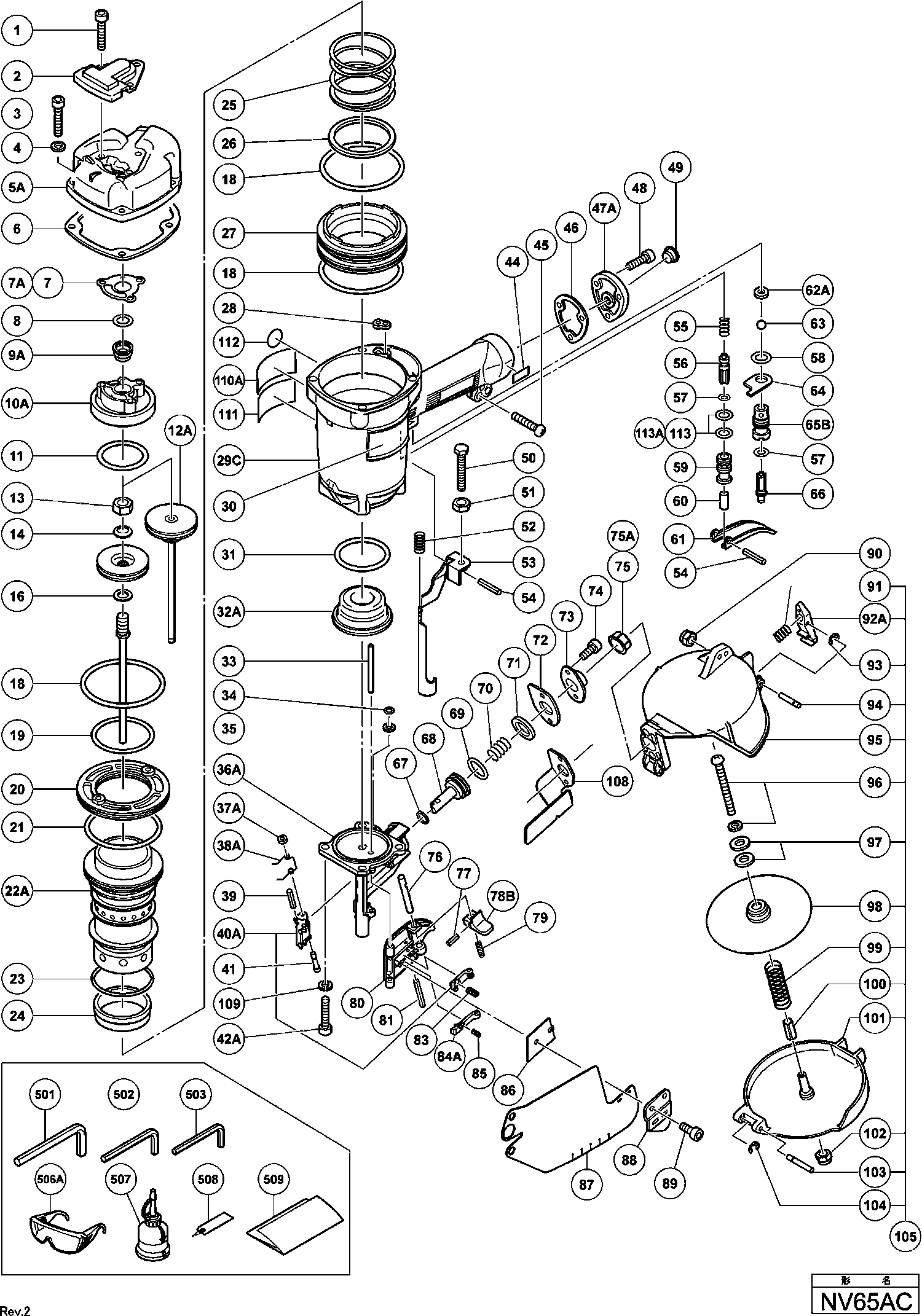

Hikoki NV65AC Zeichnungen und Teile
Auf dem Typenschild sollte die Typenbezeichnung NV65AC stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.Zeichnungen der HIKOKI NV65AC
Teileliste der Hikoki NV65AC
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Inbusschraube M6x20 (10st) | ||||
| 1 | 949660 | Inbusschraube M6x20 (10st) | € 3.19 | |
| Abdeckplatte | ||||
| 2 | 877330 | Abdeckplatte | € 3.78 | |
| Inbusschraube M6x25 (10st) | ||||
| 3 | 949652 | Inbusschraube M6x25 (10st) | € 3.19 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 4 | 949455 | Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | € 1.02 | |
| Nicht bestellbar | ||||
| 5A | 877812 | Nicht bestellbar | ||
| Dichtung (b) Nv83a/nr83a | ||||
| 6 | 877325 | Dichtung (b) Nv83a/nr83a | € 4.36 | |
| Dichtung (c) Nv83a/nr83a Till 6.1988 | ||||
| 7 | 877326 | Dichtung (c) Nv83a/nr83a Till 6.1988 | € 2.32 | |
| Dichtung Nr83a | ||||
| 7A | 877854 | Dichtung Nr83a | € 2.32 | |
| Ventil O-ring Nv45ab/nv83a/nr83a Till 12.1987 | ||||
| 8 | 872821 | Ventil O-ring Nv45ab/nv83a/nr83a Till 12.1987 | € 2.90 | |
| Ablassventil Nr83a u.a. | ||||
| 9A | 878417 | Ablassventil Nr83a u.a. | € 5.66 | |
| Kopfkappe U.dichtung (set) Nv83a Nv65aa u.a. | ||||
| 10A | 877852 | Kopfkappe U.dichtung (set) Nv83a Nv65aa u.a. | € 33.94 | |
| O-ring (1ap-48) Nv83a/nr83a/aa | ||||
| 11 | 877368 | O-ring (1ap-48) Nv83a/nr83a/aa | € 1.89 | |
| Nicht bestellbar | ||||
| 12A | 878309 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 13 | 878280 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 14 | 878271 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 16 | 878272 | Nicht bestellbar | ||
| O-ring (s-90) H90se/nv83a/nr83a | ||||
| 18 | 877316 | O-ring (s-90) H90se/nv83a/nr83a | € 2.47 | |
| Zylinder O-ring (i.d 63.1.) Nv83a | ||||
| 19 | 877312 | Zylinder O-ring (i.d 63.1.) Nv83a | € 1.89 | |
| Zylinderplatte Nr83a/aa/nv83a | ||||
| 20 | 877318 | Zylinderplatte Nr83a/aa/nv83a | € 19.83 | |
| Zylinder O-ring (i.d.69.3) Nv83a | ||||
| 21 | 877313 | Zylinder O-ring (i.d.69.3) Nv83a | € 1.89 | |
| Zylinder Nr83a2 | ||||
| 22A | 884068 | Zylinder Nr83a2 | € 48.05 | |
| Zylinder O-ring I.d.69.3) Nv83a | ||||
| 23 | 877314 | Zylinder O-ring I.d.69.3) Nv83a | € 1.89 | |
| Ring | ||||
| 24A | 886483 | Ring | € 1.60 | |
| Nicht bestellbar | ||||
| 25 | 877321 | Nicht bestellbar | ||
| Ring | ||||
| 26 | 877322 | Ring | € 2.32 | |
| Zylinderführung Nr83a/aa/nv83a | ||||
| 27 | 877310 | Zylinderführung Nr83a/aa/nv83a | € 35.94 | |
| Nicht bestellbar | ||||
| 28 | 877813 | Nicht bestellbar | ||
| Zylinder O-ring (i.d.69.3) Nv83a, Nr90aa | ||||
| 31 | 877315 | Zylinder O-ring (i.d.69.3) Nv83a, Nr90aa | € 1.89 | |
| Bumper | ||||
| 32A | 878303 | Bumper | € 33.94 | |
| Nagelführwelle Nv65aa u.a. | ||||
| 33 | 877823 | Nagelführwelle Nv65aa u.a. | € 8.42 | |
| O-ring (p-4) Cs35b/nr83a | ||||
| 34 | 874436 | O-ring (p-4) Cs35b/nr83a | € 1.02 | |
| Ring | ||||
| 35 | 878279 | Ring | € 1.02 | |
| Hintere Abdeckung | ||||
| 36A | 878304 | Hintere Abdeckung | € 366.96 | |
| Schiebehülsenring Nv83a/nv45ab | ||||
| 37A | 877826 | Schiebehülsenring Nv83a/nv45ab | € 2.47 | |
| Schiebefeder Nv83a | ||||
| 38A | 877851 | Schiebefeder Nv83a | € 2.90 | |
| Rollstift D3x16 (10st) | ||||
| 39 | 949496 | Rollstift D3x16 (10st) | € 1.60 | |
| Zuführungssatz Nv83a u.a. | ||||
| 40A | 877856 | Zuführungssatz Nv83a u.a. | € 42.46 | |
| Schiebehülse Nv83a/nv45ab | ||||
| 41 | 877825 | Schiebehülse Nv83a/nv45ab | € 9.29 | |
| Bolzen M8x25 Nv65ad2 | ||||
| 42A | 880810 | Bolzen M8x25 Nv65ad2 | € 1.02 | |
| Kopfschraube M5x25 (10st) | ||||
| 45 | 949243 | Kopfschraube M5x25 (10st) | € 1.31 | |
| Dichtung (d) Nv83a/nr83a | ||||
| 46 | 877331 | Dichtung (d) Nv83a/nr83a | € 1.02 | |
| Kappe Nr83a/u.a. | ||||
| 47A | 878311 | Kappe Nr83a/u.a. | € 10.31 | |
| Inbusschraube M5x18 (10st) | ||||
| 48 | 949658 | Inbusschraube M5x18 (10st) | € 1.74 | |
| Staubschutzkappe Nv83a/u.a, Nr90aa | ||||
| 49 | 872035 | Staubschutzkappe Nv83a/u.a, Nr90aa | € 1.00 | |
| Sicherheitsbolzen Nv83a u.a. | ||||
| 50 | 875650 | Sicherheitsbolzen Nv83a u.a. | € 1.02 | |
| MOER M5 (10 STUKS) (OUD 949555Z | ||||
| 51 | 949555 | MOER M5 (10 STUKS) (OUD 949555Z | € 1.02 | |
| Feder Nv83a/nr83a/aa | ||||
| 52 | 877365 | Feder Nv83a/nr83a/aa | € 1.89 | |
| Feder Nv65ac/nv83a/nr83a For Europe | ||||
| 52 | 878423 | Feder Nv65ac/nv83a/nr83a For Europe | € 1.02 | |
| Druckhebel Nv65aa | ||||
| 53 | 877817 | Druckhebel Nv65aa | € 53.64 | |
| Rollstift D3x30 (10st) | ||||
| 54 | 949866 | Rollstift D3x30 (10st) | € 3.48 | |
| Tauchkolbenfeder Nv83a u.a. | ||||
| 55 | 875643 | Tauchkolbenfeder Nv83a u.a. | € 1.02 | |
| Tauchkolben (a) Nv45ab | ||||
| 56 | 878122 | Tauchkolben (a) Nv45ab | € 2.32 | |
| Tauchkolben O-ring Nr83a/aa | ||||
| 57 | 874820 | Tauchkolben O-ring Nr83a/aa | € 1.60 | |
| O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
| 58 | 875638 | O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | € 1.60 | |
| Ventildrücker Nv83a | ||||
| 59 | 878266 | Ventildrücker Nv83a | € 15.97 | |
| Sicherheitsstift (b) Nv83a/nv45ab | ||||
| 60 | 875642 | Sicherheitsstift (b) Nv83a/nv45ab | € 8.42 | |
| Hebel Nv45ab/nv83a/nr83a | ||||
| 61 | 876203 | Hebel Nv45ab/nv83a/nr83a | € 2.47 | |
| Valve Packing | ||||
| 62B | 888151 | Valve Packing | € 1.00 | |
| Urethankugel (b) D7.14 Nv83a/u.a | ||||
| 63 | 875645 | Urethankugel (b) D7.14 Nv83a/u.a | € 3.78 | |
| Ventilplatte Nv83a u.a. | ||||
| 64 | 875644 | Ventilplatte Nv83a u.a. | € 1.02 | |
| Schalterdruckventil Nv83a/nr83a Alte Art.nr.87673 | ||||
| 65B | 877335 | Schalterdruckventil Nv83a/nr83a Alte Art.nr.87673 | € 12.20 | |
| Abzugkolben Nv83a u.a. | ||||
| 66 | 878121 | Abzugkolben Nv83a u.a. | € 1.60 | |
| O-ring (1p-9) Dh20v | ||||
| 67 | 872645 | O-ring (1p-9) Dh20v | € 1.60 | |
| Schiebekolben Nv83a | ||||
| 68 | 877709 | Schiebekolben Nv83a | € 16.77 | |
| O-ring (p-22) Dh24pb/pd/nv83a Dh20pb | ||||
| 69 | 876796 | O-ring (p-22) Dh24pb/pd/nv83a Dh20pb | € 1.02 | |
| Schiebefeder Nv83a | ||||
| 70 | 877144 | Schiebefeder Nv83a | € 1.60 | |
| Dämpfer Nv83a | ||||
| 71 | 877711 | Dämpfer Nv83a | € 1.89 | |
| Abdeckung Nv83a | ||||
| 73 | 877713 | Abdeckung Nv83a | € 2.47 | |
| Inbusschraube Mit Dichtung M5x10, C8fshe, C8fse | ||||
| 74 | 877839 | Inbusschraube Mit Dichtung M5x10, C8fshe, C8fse | € 1.02 | |
| Magazinhülse Nv83a | ||||
| 75 | 878305 | Magazinhülse Nv83a | € 1.00 | |
| Ausgleichsbuchse Nv45ab Since 4.1986 | ||||
| 75A | 877479 | Ausgleichsbuchse Nv45ab Since 4.1986 | € 1.60 | |
| Arretierhülse Nv83a/nv45ab | ||||
| 76 | 877820 | Arretierhülse Nv83a/nv45ab | € 3.19 | |
| Rollstift D3x10 (10st) | ||||
| 77 | 949776 | Rollstift D3x10 (10st) | € 2.32 | |
| Führungsarretierung Nv45ab2 | ||||
| 78B | 326774 | Führungsarretierung Nv45ab2 | € 6.82 | |
| Feder (1) | ||||
| 79 | 877372 | Feder (1) | € 2.32 | |
| Führung | ||||
| 80 | 877834 | Führung | € 62.42 | |
| Rollstift D3x28 (10st), Nr90aa | ||||
| 81 | 949865 | Rollstift D3x28 (10st), Nr90aa | € 2.47 | |
| Hauptstopfeder Nv45ab/nv83a | ||||
| 83 | 876681 | Hauptstopfeder Nv45ab/nv83a | € 1.60 | |
| Zwischennagelstopper Nv65ab | ||||
| 84A | 877819 | Zwischennagelstopper Nv65ab | € 23.16 | |
| Zwischenstopfeder Nv83a | ||||
| 85 | 877468 | Zwischenstopfeder Nv83a | € 1.02 | |
| Nagelführungsabdeckung Nv83a | ||||
| 86 | 877469 | Nagelführungsabdeckung Nv83a | € 1.02 | |
| Schutzschild | ||||
| 87 | 877822 | Schutzschild | € 7.70 | |
| Abdeckplatte | ||||
| 88 | 877471 | Abdeckplatte | € 1.89 | |
| Inbusschraube M4x8 Selbstsichernd | ||||
| 89 | 877838 | Inbusschraube M4x8 Selbstsichernd | € 1.02 | |
| Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
| 90 | 877371 | Nylonmutter M5 Nv83a/nr83a, Nr90aa | € 1.02 | |
| Stopfeder Nv83a | ||||
| 91 | 877149 | Stopfeder Nv83a | € 1.02 | |
| Magazinstopper Nv45ab/nv83a/u.a. Alte Art.nr.8771 | ||||
| 92A | 880146 | Magazinstopper Nv45ab/nv83a/u.a. Alte Art.nr.8771 | € 1.89 | |
| Sicherungsring (e-typ) D3 Till 6.1998 | ||||
| 93 | 872971 | Sicherungsring (e-typ) D3 Till 6.1998 | € 1.02 | |
| Stopstift Nv45ab | ||||
| 94 | 877150 | Stopstift Nv45ab | € 2.47 | |
| Magazin Zsb | ||||
| 95 | 878274 | Magazin Zsb | € 18.77 | |
| Kopfschraube M4x40 M.u.scheibe | ||||
| 96 | 986120 | Kopfschraube M4x40 M.u.scheibe | € 1.02 | |
| Druckscheibe Sv12sf/vb13y, C8fshe, C8fse | ||||
| 97 | 875249 | Druckscheibe Sv12sf/vb13y, C8fshe, C8fse | € 1.31 | |
| Nagelhalter Nv65ab | ||||
| 98 | 878275 | Nagelhalter Nv65ab | € 22.09 | |
| Nicht bestellbar | ||||
| 99 | 878276 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 100 | 878278 | Nicht bestellbar | ||
| Magazinabdeckung Nv65ac | ||||
| 101 | 878277 | Magazinabdeckung Nv65ac | € 7.70 | |
| Nylonmutter M4 Nv45ab u.a:, Nr90aa | ||||
| 102 | 876465 | Nylonmutter M4 Nv45ab u.a:, Nr90aa | € 1.02 | |
| Gelenkbolzen | ||||
| 103 | 877832 | Gelenkbolzen | € 4.36 | |
| Sicherungsring D4 (e-type) | ||||
| 104 | 968643 | Sicherungsring D4 (e-type) | € 1.89 | |
| Magazin Komplett Nv65ab/ac (inkl.pos.nr.91-104) I | ||||
| 105 | 878273 | Magazin Komplett Nv65ab/ac (inkl.pos.nr.91-104) I | € 70.68 | |
| Nicht bestellbar | ||||
| 108 | 880060 | Nicht bestellbar | ||
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 109 | 949457 | Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | € 1.02 | |
| Warnschild Nv65ah, Nr90aa | ||||
| 110A | 884070 | Warnschild Nv65ah, Nr90aa | € 1.60 | |
| Nicht mehr lieferbar | ||||
| 111 | 878183 | Nicht mehr lieferbar | ||
| Warnschild Nv50af3, Nr90aa | ||||
| 112 | 883513 | Warnschild Nv50af3, Nr90aa | € 1.60 | |
| O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
| 113 | 875638 | O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | € 1.60 | |
| O-ring (i.d 10.7) | ||||
| 113A | 884112 | O-ring (i.d 10.7) | € 1.60 | |
| INBUSSLEUTEL 6MM | ||||
| 501 | 872422 | INBUSSLEUTEL 6MM | € 1.74 | |
| INBUSSLEUTEL 5MM | ||||
| 502 | 944459 | INBUSSLEUTEL 5MM | € 2.03 | |
| INBUSSLEUTEL 4MM | ||||
| 503 | 944458 | INBUSSLEUTEL 4MM | € 1.31 | |
| Nicht bestellbar | ||||
| 506A | 875769 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 507 | 877153 | Nicht bestellbar | ||
| Caution Tag | ||||
| 508 | 882413 | Caution Tag | € 1.89 | |
| Nicht bestellbar | ||||
| 509 | 882414 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 601 | 876762 | Nicht bestellbar | ||
| Gehäuse (b) Komplett Nv83a/nr83a (inkl.pos.nr.85, | ||||
| 602 | 877835 | Gehäuse (b) Komplett Nv83a/nr83a (inkl.pos.nr.85, | € 237.18 | |
| Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
| 603 | 881768 | Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | € 5.08 | |
| Grease (attolub No.2) 500g | ||||
| 605 | 317918 | Grease (attolub No.2) 500g | € 31.15 | |
| Hanger Parts Set For Europe | ||||
| 606 | 888098 | Hanger Parts Set For Europe | € 506.05 | |
