Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki NV90AB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

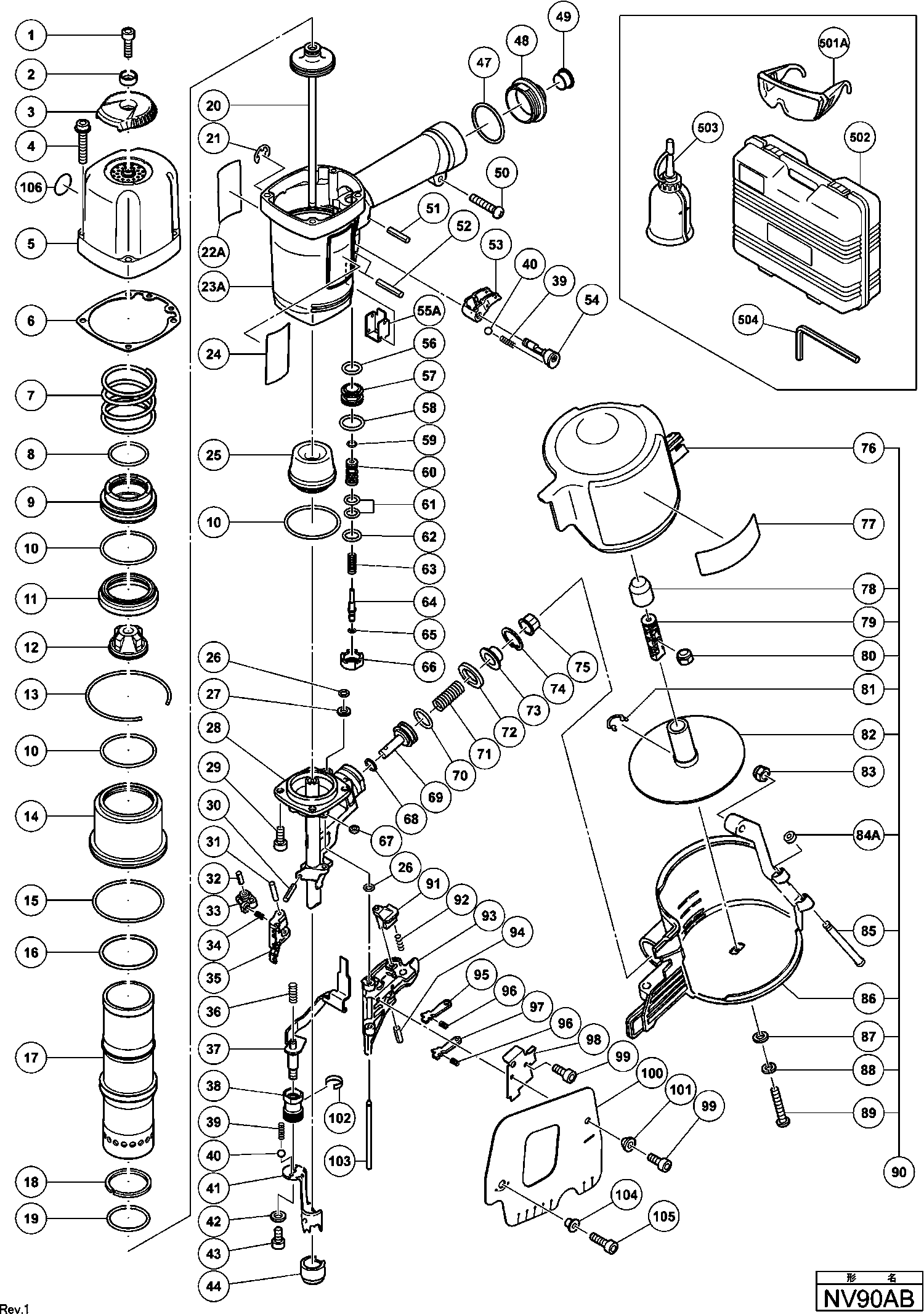

Zeichnungen der Hikoki NV90AB
Teileliste der Hikoki NV90AB
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuse Komplett Nv65ad3 (w/grip Rubber For H/k: | ||||
| *23A | 882161 | 344.03 | 409.39 | |
| Kappe Nv65ad3 For H/k | ||||
| *48 | 882162 | 32.18 | 38.29 | |
| Kappe | ||||
| *48 | 880379 | 28.05 | 33.38 | |
| Inbusschraube M6x16 (10st), Nr90aa | ||||
| 1 | 949755 | 3.00 | 3.57 | |
| Platte (1) | ||||
| 2 | 880515 | 5.85 | 6.96 | |
| Abdeckung | ||||
| 3 | 884332 | 4.20 | 5.00 | |
| Inbusschraube M6x35 | ||||
| 4 | 301597 | 1.05 | 1.25 | |
| Luftführungsabdeckung Nv90ab For H/k | ||||
| 5 | 882821 | 148.78 | 177.04 | |
| Dichtung (b) Nv65ad2/90ab | ||||
| 6 | 878919 | 3.00 | 3.57 | |
| Feder Nv65ad2 | ||||
| 7 | 878912 | 22.55 | 26.83 | |
| O-ring (i.d.38.5) Nv65ad2 | ||||
| 8 | 878913 | 1.95 | 2.32 | |
| Kopfventil Nv65ad/ad2 | ||||
| 9 | 878911 | 25.03 | 29.78 | |
| O-ring (i.d.52.6) Nv65ad | ||||
| 10 | 878372 | 3.60 | 4.28 | |
| Hauptventilgummi Nv65ad2 | ||||
| 11 | 878918 | 9.00 | 10.71 | |
| Ventilgummi Nv65ad/ad2/ad3 | ||||
| 12 | 878915 | 15.13 | 18.00 | |
| Federscheibe | ||||
| 13 | 880513 | 3.00 | 3.57 | |
| Zylinderplatte Nv65ag | ||||
| 14 | 880707 | 154.55 | 183.91 | |
| Zylinder O-ring Nv65ad2 | ||||
| 15 | 874104 | 3.90 | 4.64 | |
| O-ring Nv65ad2 | ||||
| 16 | 878961 | 3.90 | 4.64 | |
| Zylinder | ||||
| 17 | 881007 | 117.84 | 140.23 | |
| Kolbenring Nv65ad2 | ||||
| 18 | 878931 | 36.99 | 44.02 | |
| O-ring Rnc90w1 | ||||
| 19 | 880127 | 3.00 | 3.57 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 20 | 880990 | |||
| Sicherungsring (e-typ) D6 C10fca/c10ra/nv65ad, Nr | ||||
| 21 | 955479 | 1.05 | 1.25 | |
| Warnschild Nv65ah, Nr90aa | ||||
| 22A | 884070 | 1.65 | 1.96 | |
| Gehäuse Komplett Nv65ad3 (w/grip Rubber For H/k: | ||||
| 23A | 882161 | 344.03 | 409.39 | |
| Rahmen | ||||
| 23A | 880510 | 215.46 | 256.40 | |
| Kolbendämpfer | ||||
| 25 | 880991 | 27.64 | 32.89 | |
| O-ring (p-4) Cs35b/nr83a | ||||
| 26 | 874436 | 1.05 | 1.25 | |
| Ring | ||||
| 27 | 878964 | 1.65 | 1.96 | |
| Nase Nv90af/ab | ||||
| 28 | 880992 | 520.30 | 619.16 | |
| Inbusschraube M7x20 Selbstsich. | ||||
| 29 | 993068 | 2.40 | 2.86 | |
| Spannstift D3x20 (10st) Nv90af | ||||
| 30 | 949685 | 2.55 | 3.03 | |
| Nadelrolle Nv90af | ||||
| 31 | 880998 | 2.40 | 2.86 | |
| Rollstift D4x14 (10st) | ||||
| 32 | 949770 | 2.55 | 3.03 | |
| Schiebearm Nv45ab | ||||
| 33 | 878132 | 40.84 | 48.60 | |
| Schiebefeder Nv50ag | ||||
| 34 | 878340 | 1.05 | 1.25 | |
| Zuführung Nv90ab | ||||
| 35 | 881372 | 35.06 | 41.72 | |
| Feder (1) | ||||
| 36 | 878425 | 2.40 | 2.86 | |
| Druckhebel (b) Nv65ad2 | ||||
| 37 | 880499 | 89.51 | 106.52 | |
| Justierung | ||||
| 38 | 880082 | 39.05 | 46.47 | |
| Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
| 39 | 982454 | 1.04 | 1.23 | |
| Stahlkugeln D3.97 (10st), Nr90aa | ||||
| 40 | 959155 | 1.04 | 1.23 | |
| Druckhebel (a) Nv90af | ||||
| 41 | 881000 | 64.21 | 76.41 | |
| Ring | ||||
| 42 | 880081 | 1.04 | 1.23 | |
| Inbusschraube M6x12 (10st), Nr90aa | ||||
| 43 | 949657 | 3.00 | 3.57 | |
| Nasenkappe (a) Nv90af | ||||
| 44 | 880132 | 8.40 | 10.00 | |
| O-ring (i.d.37.2.) Nv38ab/nv65ad2 | ||||
| 47 | 880183 | 1.05 | 1.25 | |
| Kappe Nv65ad3 For H/k | ||||
| 48 | 882162 | 32.18 | 38.29 | |
| Kappe | ||||
| 48 | 880379 | 28.05 | 33.38 | |
| Staubschutzkappe Nv83a/u.a, Nr90aa | ||||
| 49 | 872035 | 1.04 | 1.23 | |
| Kopfschraube M5x25 (schwarz) | ||||
| 50 | 302316 | 1.04 | 1.23 | |
| Rollstift D3x22 (10st), Nr90aa | ||||
| 51 | 949864 | 1.65 | 1.96 | |
| Rollstift D3x28 (10st), Nr90aa | ||||
| 52 | 949865 | 2.55 | 3.03 | |
| Drücker (a) Nv65ad2, Nr90aa | ||||
| 53 | 880674 | 11.85 | 14.10 | |
| Wechselhebel (b) Nv65ad2 | ||||
| 54 | 880086 | 23.10 | 27.49 | |
| Druckhebelführung Nv65ah, Nr90aa | ||||
| 55A | 884336 | 3.30 | 3.93 | |
| KOPFVENTIL-O-RING (I.D.16.8) | ||||
| 56 | 877699 | 1.05 | 1.25 | |
| Ventilbuchse (b) | ||||
| 57 | 878881 | 39.74 | 47.29 | |
| O-ring (s-18) Cr17y/nv65ad2, Nr90aa | ||||
| 58 | 878885 | 1.05 | 1.25 | |
| O-RING (S-4) | ||||
| 59 | 981317 | 1.05 | 1.25 | |
| Ventilkolben (b) Nv65ad2, Nr90aa | ||||
| 60 | 880672 | 32.18 | 38.29 | |
| O-Ring (I.D. 8.8) | ||||
| 61 | 878925 | 1.05 | 1.25 | |
| O-Ring (I.D.11) | ||||
| 62 | 878887 | 1.65 | 1.96 | |
| Tauchkolbenfeder Nv65ad2/nv50ag, Nr90aa | ||||
| 63 | 878884 | 1.65 | 1.96 | |
| Tauchkolben (a) Nv65ad2, Nr90aa | ||||
| 64 | 880673 | 14.71 | 17.51 | |
| O-Ring (I.D.1.8) | ||||
| 65 | 878888 | 1.05 | 1.25 | |
| Ventilhülse (a) Nv65ad2, Nr90aa | ||||
| 66 | 880671 | 23.65 | 28.14 | |
| Sicherungsring Nv50ag | ||||
| 67 | 880319 | 1.65 | 1.96 | |
| O-ring (1p-9) Dh20v | ||||
| 68 | 872645 | 1.65 | 1.96 | |
| Schiebekolben Nv90af | ||||
| 69 | 880999 | 25.99 | 30.93 | |
| O-ring (p-21) Nv50ae | ||||
| 70 | 880330 | 1.05 | 1.25 | |
| Schiebefeder Nv83a | ||||
| 71 | 877144 | 1.65 | 1.96 | |
| Dämpfer Nv83a | ||||
| 72 | 877711 | 1.95 | 2.32 | |
| Schiebekolbenabdeckung Nv50ag | ||||
| 73 | 880331 | 3.15 | 3.75 | |
| C-sicherungsring D28 (10stück) | ||||
| 74 | 939555 | 4.35 | 5.18 | |
| Magazinhülse Nv83a | ||||
| 75 | 878305 | 1.04 | 1.23 | |
| Magazinabdeckung Nv90af | ||||
| 76 | 881004 | 25.16 | 29.94 | |
| WARNSCHILD | ||||
| 77 | 880476 | 1.98 | 2.36 | |
| Haltekappe (a) Nv90af | ||||
| 78 | 881003 | 2.40 | 2.86 | |
| Haltehülse Nv65ad2 | ||||
| 79 | 880505 | 5.85 | 6.96 | |
| Nylonmutter M4 Nv45ab u.a:, Nr90aa | ||||
| 80 | 876465 | 1.05 | 1.25 | |
| Feder Nv50ae | ||||
| 81 | 880398 | 7.65 | 9.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 82 | 880503 | |||
| Nagelhalter Nv65ad2 | ||||
| 82A | 890086 | 9.30 | 11.07 | |
| Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
| 83 | 877371 | 1.05 | 1.25 | |
| Schiebehülsenring Nv83a/nv45ab | ||||
| 84A | 877826 | 2.55 | 3.03 | |
| Stift (1) | ||||
| 85 | 880508 | 14.25 | 16.96 | |
| Magazin Zsb | ||||
| 86 | 881002 | 43.86 | 52.20 | |
| Unterlegscheibe M4 (10st) | ||||
| 87 | 949423 | 1.05 | 1.25 | |
| Federscheibe M4 (10st) | ||||
| 88 | 949453 | 1.05 | 1.25 | |
| Kopfschraube M4x35 (10 St) | ||||
| 89 | 949226 | 1.35 | 1.61 | |
| Magazin Komplett Nv90af Includ.76,78-82,84-89 | ||||
| 90 | 881001 | 125.40 | 149.23 | |
| Führungsarretierung Nv65ad2 | ||||
| 91 | 880495 | 25.44 | 30.27 | |
| Feder Nv50ag u.a. | ||||
| 92 | 880446 | 1.35 | 1.61 | |
| Führung | ||||
| 93 | 881371 | 102.16 | 121.57 | |
| Rollstift D3x8 (10 St) Nv90ab Vb16y | ||||
| 94 | 949749 | 1.95 | 2.32 | |
| Nagelstopper (a) Nr100a | ||||
| 95 | 880493 | 11.25 | 13.39 | |
| Stopfeder Nr100a | ||||
| 96 | 880494 | 2.40 | 2.86 | |
| Nagelstopper (b) Nv90ab/af | ||||
| 97 | 880994 | 9.60 | 11.42 | |
| Nagelführungsabdeckung Nv90ab/af | ||||
| 98 | 880995 | 3.75 | 4.46 | |
| Inbusschraube M4x10 Selbstsich. | ||||
| 99 | 880413 | 1.05 | 1.25 | |
| Abdeckung (1) | ||||
| 100 | 880996 | 8.70 | 10.35 | |
| Hülse (b) Nv83a | ||||
| 101 | 878337 | 3.00 | 3.57 | |
| Abdeckung Nv90af | ||||
| 103 | 880997 | 8.70 | 10.35 | |
| Huelse | ||||
| 104 | 881005 | 6.45 | 7.68 | |
| Inbusschraube M5x16 (10st), Nr90aa | ||||
| 105 | 949821 | 2.55 | 3.03 | |
| Warnschild Nv50af3, Nr90aa | ||||
| 106 | 883513 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 875769 | |||
| GEHÄUSE | ||||
| 502 | 880711 | 44.55 | 53.01 | |
| Koffer | ||||
| 502 | 882822 | 44.55 | 53.01 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 877153 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 943277 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 881012 | |||
| Fett (attolub Nr.2) 500g | ||||
| 602 | 317918 | 32.18 | 38.29 | |
| Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
| 603 | 881768 | 5.25 | 6.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604A | 888213 | |||
| Hängerteile Set | ||||
| 605 | 888098 | 522.78 | 622.10 | |
