Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki P20SB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

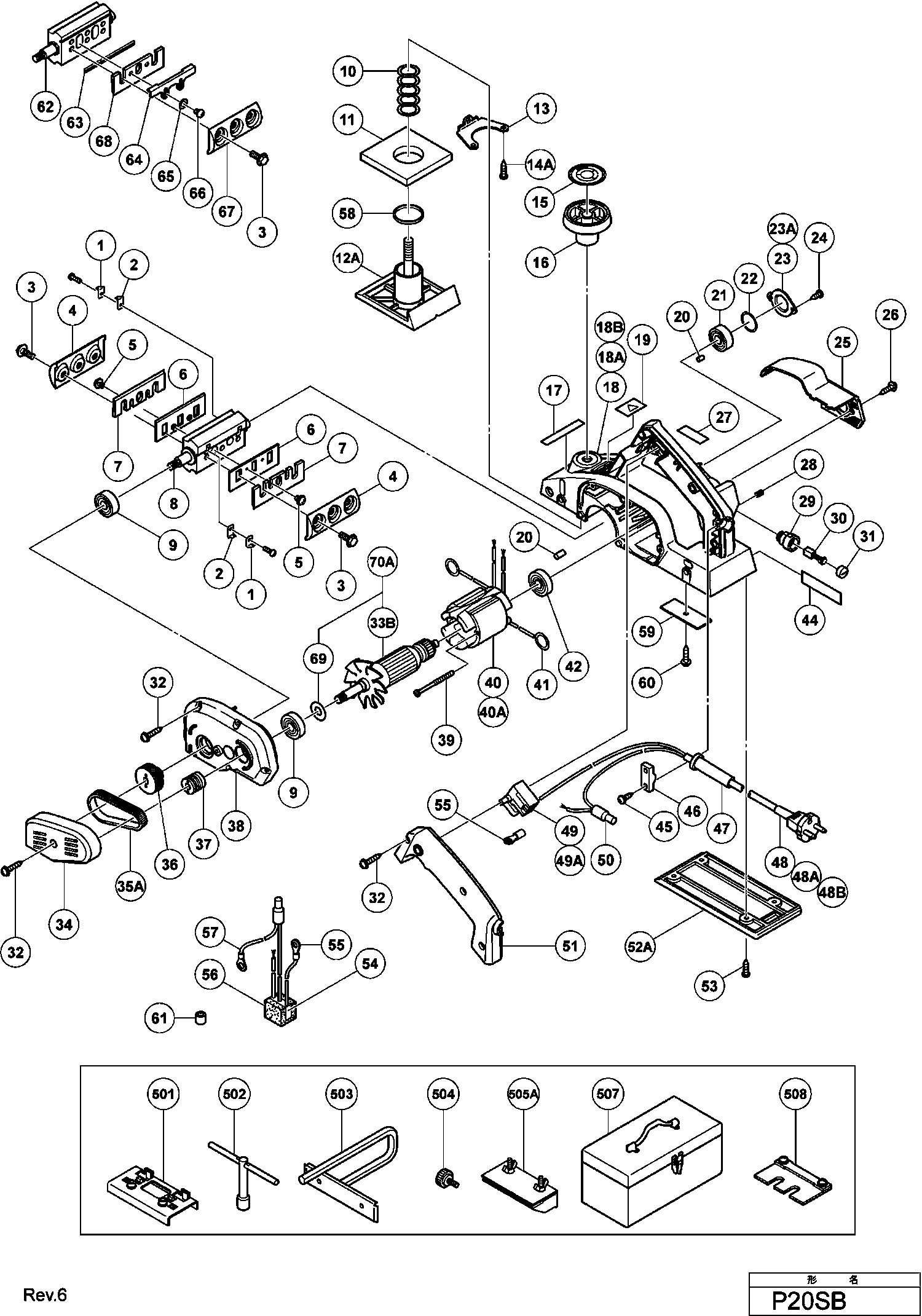

Zeichnungen der Hikoki P20SB
Teileliste der Hikoki P20SB
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Skala | ||||
| *15 | 958710 | 1.05 | 1.25 | |
| Knopf | ||||
| *16 | 958729 | 6.15 | 7.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *18 | 308103 | |||
| Gehäuse P20sb einschl.13,14a,28,29,32,39,51,59,60 | ||||
| *18A | 962642Z | 84.56 | 100.63 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *18B | 318083 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *33B | 360967E | |||
| V-Riemendeckel F-20a | ||||
| *34 | 958719Z | 3.00 | 3.57 | |
| Stator 220v-230v F20a Includ.41 | ||||
| *40 | 954215E | 15.26 | 18.16 | |
| Kabelknickschutz D10.2 Till 11.1982 For Aus | ||||
| *47 | 930026 | 3.00 | 3.57 | |
| Kabelknickschutz D8.2 | ||||
| *47 | 930487 | 2.25 | 2.68 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| *48 | 500423Z | 12.87 | 15.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *48B | 500455Z | |||
| Schalter | ||||
| *49 | 971667Z | 20.21 | 24.05 | |
| Schalter | ||||
| *49 | 302470 | 10.95 | 13.03 | |
| Schalter | ||||
| *49A | 963756Z | 13.20 | 15.71 | |
| Hintere Grundplatte | ||||
| *52A | 335306 | 5.25 | 6.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *70A | 360943F | |||
| Haltefeder (b) P20sa For Ind | ||||
| 1 | 958731Z | 1.05 | 1.25 | |
| Klemmplatte | ||||
| 2 | 958732Z | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3 | 990669 | |||
| Schraube M6 | ||||
| 3A | 336574 | 1.04 | 1.23 | |
| Messer Halterung For Ind | ||||
| 4 | 958734Z | 9.90 | 11.78 | |
| BEITELHOUDER (1 SET) (OUD 958734Z) | ||||
| 4A | 378255 | 11.88 | 14.14 | |
| Kopfschraube M4x8 M.u.scheibe Except For Double E | ||||
| 5 | 986723 | 1.05 | 1.25 | |
| Spannplatte P20sa For Ind | ||||
| 6 | 958733Z | 1.35 | 1.61 | |
| BEITELHOUDER VULPLAAT (1 SET) (OUD 958733Z) | ||||
| 6A | 378253 | 8.10 | 9.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7 | 958728 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8 | 958730Z | |||
| Kugellager 6200 Vv | ||||
| 9 | 6200VV | 6.15 | 7.32 | |
| Feder F30a/p20sa/sa2/se/sd | ||||
| 10 | 958709 | 1.95 | 2.32 | |
| Gummidichtung P20sa/sa2/se | ||||
| 11 | 958708 | 1.65 | 1.96 | |
| Vordersohle | ||||
| 12A | 335305 | 6.45 | 7.68 | |
| Schraubplatte P20d/da | ||||
| 13 | 958945 | 1.65 | 1.96 | |
| Gewindeschraube D4X16 | ||||
| 14A | 954004 | 1.04 | 1.23 | |
| Skala | ||||
| 15 | 958710 | 1.05 | 1.25 | |
| Knopf | ||||
| 16 | 958729 | 6.15 | 7.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 17 | 957561 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 308103 | |||
| Gehäuse P20sb einschl.13,14a,28,29,32,39,51,59,60 | ||||
| 18A | 962642Z | 84.56 | 100.63 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18B | 318083 | |||
| GUMMISTIFT | ||||
| 20 | 931701 | 1.05 | 1.25 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 21 | 6000VV | 6.15 | 7.32 | |
| DRUKRING | ||||
| 22 | 945153 | 1.00 | 1.19 | |
| Lagerschutz (alt 958703) | ||||
| 23 | 313671 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23A | 317826 | |||
| Schraube | ||||
| 24 | 954017 | 1.04 | 1.23 | |
| Hintere Abdeckung | ||||
| 25 | 958714 | 5.25 | 6.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 26 | 930446 | |||
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 28 | 938477 | 1.05 | 1.25 | |
| Kohlekasten Zsb | ||||
| 29 | 957571 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 30 | 999021 | |||
| Kohlekappe G12sa/g13sb u.a. Cl10sa, C8fshe, C8fse | ||||
| 31 | 931266 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32 | 956636 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33B | 360967F | |||
| V-Riemendeckel F-20a | ||||
| 34 | 958719Z | 3.00 | 3.57 | |
| Riemen F20a | ||||
| 35A | 958718 | 9.30 | 11.07 | |
| Umlenkrolle (b) P20se | ||||
| 36 | 958717 | 8.70 | 10.35 | |
| Umlenkrolle (a) P20se | ||||
| 37 | 958716 | 6.45 | 7.68 | |
| Lagerschild | ||||
| 38 | 958704 | 9.15 | 10.89 | |
| Sechskantmutter D4x60, C8fshe, C8fse | ||||
| 39 | 960108 | 1.04 | 1.23 | |
| Stator 220v-230v F20a Includ.41 | ||||
| 40 | 954215E | 15.26 | 18.16 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40A | 958693H | |||
| Kohlenhalterklemme Cn16 u.a. For Aus | ||||
| 41 | 930630 | 1.35 | 1.61 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 42 | 608VVM | 5.70 | 6.78 | |
| Niete D 2,5 X 4,8 (10st) Three-phase | ||||
| 43 | 949510 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45 | 984750 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 46 | 937631 | 1.04 | 1.23 | |
| Kabelknickschutz D10.2 Till 11.1982 For Aus | ||||
| 47 | 930026 | 3.00 | 3.57 | |
| Kabelknickschutz D8.2 | ||||
| 47 | 930487 | 2.25 | 2.68 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| 48 | 500423Z | 12.87 | 15.32 | |
| Schalter | ||||
| 49 | 957747 | 14.03 | 16.69 | |
| Schalter | ||||
| 49A | 963756Z | 13.20 | 15.71 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 50 | 959140 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 962643Z | |||
| Hintere Grundplatte | ||||
| 52A | 335306 | 5.25 | 6.25 | |
| Gewindeschraube D4X16 | ||||
| 53 | 954004 | 1.04 | 1.23 | |
| Kondensator Div.typen | ||||
| 54 | 994273 | 4.29 | 5.10 | |
| Anschlussklemme | ||||
| 55 | 980063 | 1.04 | 1.23 | |
| Gummi | ||||
| 56 | 930153 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 57 | 985191 | |||
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 61 | 981373 | 1.05 | 1.25 | |
| Messerblock Kompl. P20se (inkl.pos.nr.12,22) Incl | ||||
| 62 | 316397 | 61.33 | 72.98 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 63A | 336571 | |||
| Klemmplatte CS 50 EB | ||||
| 64 | 314754 | 3.30 | 3.93 | |
| Unterlegscheibe M4 (10st) | ||||
| 65 | 949423 | 1.05 | 1.25 | |
| Kopfschraube M4x5 (10st) Except For Ind | ||||
| 66 | 949213 | 1.05 | 1.25 | |
| Blatthalter P20da/se Except For Ind | ||||
| 67 | 316398 | 12.75 | 15.17 | |
| Messerhalter (b) (1paar) P20sa2/sd/se For Double | ||||
| 68 | 314740 | 17.05 | 20.29 | |
| Unterlegscheibe(a2) C18dmr | ||||
| 69 | 334713 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 70A | 360943F | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 958736 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 940543 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 958842Z | |||
| SCHRAUBE M4X35 | ||||
| 504 | 940650 | 1.05 | 1.25 | |
| Klinge Halter zum Schärfen | ||||
| 505A | 314767 | 3.30 | 3.93 | |
| BLADE SHARPENING ASS'Y (OLD 314767) | ||||
| 505B | 378861 | 2.16 | 2.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 316419 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 879210 | |||
