Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki P20SF'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

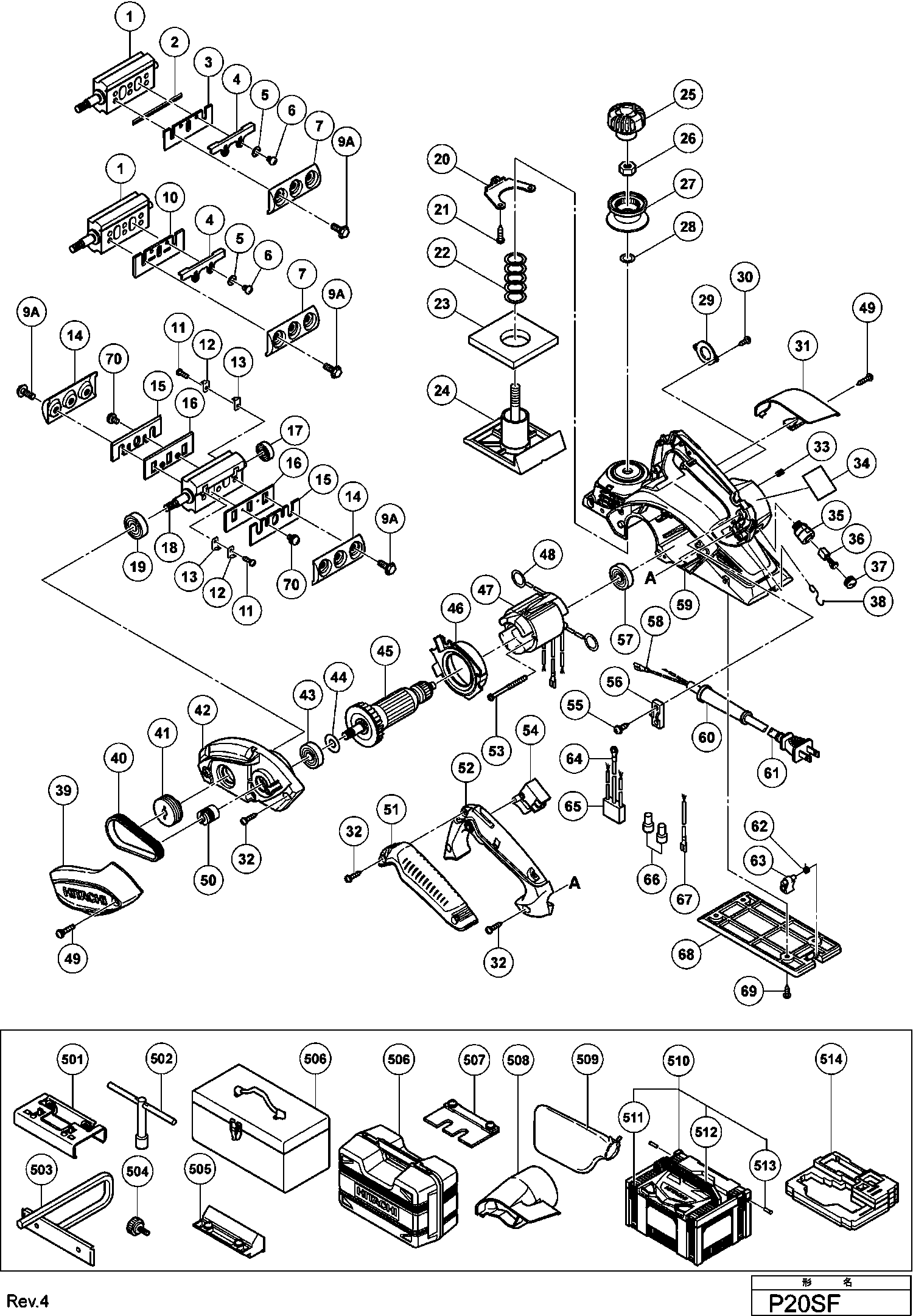

Zeichnungen der Hikoki P20SF
Teileliste der Hikoki P20SF
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *12 | 958731Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *13 | 958732Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *15 | 958728 | |||
| Meißelrolle | ||||
| *18 | 334481 | 20.90 | 24.87 | |
| KNOPF | ||||
| *27 | 334488 | 2.10 | 2.50 | |
| KABELKLEMME | ||||
| *38 | 334736 | 1.20 | 1.43 | |
| Anker 230v | ||||
| *45 | 360936E | 30.53 | 36.32 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| *47 | 340834E | 20.90 | 24.87 | |
| FELD 110 VOLT | ||||
| *47 | 340834C | 19.47 | 23.17 | |
| Schalter | ||||
| *54 | 334474 | 10.05 | 11.96 | |
| Schalter | ||||
| *54 | 322101 | 6.75 | 8.03 | |
| Gehaeuse | ||||
| *59 | 334482 | 32.31 | 38.45 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| *61 | 500447Z | 6.60 | 7.85 | |
| Kabel 10.7 (714500=2X1 5M VERWENDEN) | ||||
| *61 | 500247Z | 6.18 | 7.35 | |
| Verbinder 50091 (10st) Div.typen | ||||
| *66 | 959140 | 3.30 | 3.93 | |
| Meißelrolle | ||||
| 1 | 334480 | 20.90 | 24.87 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 879418 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2A | 336571 | |||
| Messerhalter (b) (1paar) P20sa2/sd/se For Double | ||||
| 3 | 334478 | 6.90 | 8.21 | |
| Klemmplatte CS 50 EB | ||||
| 4 | 314754 | 3.30 | 3.93 | |
| Unterlegscheibe M4 (10st) | ||||
| 5 | 949423 | 1.05 | 1.25 | |
| Kopfschraube M4x5 (10st) Except For Ind | ||||
| 6 | 949213 | 1.05 | 1.25 | |
| Blatthalter P20da/se Except For Ind | ||||
| 7 | 316398 | 12.75 | 15.17 | |
| Schraube M6 | ||||
| 9A | 336574 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10 | 314746 | |||
| Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
| 11 | 949216 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 958731Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13 | 958732Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14 | 958734Z | |||
| MEISSELHALTER (1 SATZ) (ALT 958734Z) | ||||
| 14A | 378255 | 11.88 | 14.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 15 | 958728 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16 | 958733Z | |||
| AUSGLEICHSPLATTE FÜR MEISSELHALTER (1 SATZ) (ALT 9 | ||||
| 16A | 378253 | 8.10 | 9.64 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 17 | 608VVM | 5.70 | 6.78 | |
| Meißelrolle | ||||
| 18 | 334481 | 20.90 | 24.87 | |
| Kugellager 6200 Vv | ||||
| 19 | 6200VV | 6.15 | 7.32 | |
| Schraubplatte P20d/da | ||||
| 20 | 958945 | 1.65 | 1.96 | |
| Gewindeschraube D4X16 | ||||
| 21 | 954004 | 1.04 | 1.23 | |
| Feder F30a/p20sa/sa2/se/sd | ||||
| 22 | 958709 | 1.95 | 2.32 | |
| Gummidichtung P20sa/sa2/se | ||||
| 23 | 958708 | 1.65 | 1.96 | |
| Vordersohle | ||||
| 24 | 334739 | 9.15 | 10.89 | |
| KNOPF | ||||
| 25 | 334494 | 2.10 | 2.50 | |
| Sicherungsmutter M10 | ||||
| 26 | 334497 | 2.10 | 2.50 | |
| KNOPF | ||||
| 27 | 334488 | 2.10 | 2.50 | |
| Unterlegscheibe | ||||
| 28 | 301659 | 1.04 | 1.23 | |
| Abdeckung | ||||
| 29 | 334492 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30 | 309470 | |||
| Spitzenabdeckung | ||||
| 31 | 334501 | 2.10 | 2.50 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 32 | 301653 | 1.04 | 1.23 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 33 | 938477 | 1.05 | 1.25 | |
| Kohlekasten Zsb | ||||
| 35 | 957571 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 36 | 999021 | |||
| Kohlekappe G12sa/g13sb u.a. Cl10sa, C8fshe, C8fse | ||||
| 37 | 931266 | 1.04 | 1.23 | |
| KABELKLEMME | ||||
| 38 | 334736 | 1.20 | 1.43 | |
| KABELKLEMME | ||||
| 38 | 334498 | 1.20 | 1.43 | |
| Riemenabdeckung | ||||
| 39 | 334487 | 2.10 | 2.50 | |
| Riemenabdeckung | ||||
| 39B | 334487 | 2.10 | 2.50 | |
| Riemen F20a | ||||
| 40 | 958718 | 9.30 | 11.07 | |
| Riemenscheibe (b) | ||||
| 41 | 334491 | 4.20 | 5.00 | |
| Lagerschild | ||||
| 42 | 334486 | 9.60 | 11.42 | |
| Kugellager 6200 Vv | ||||
| 43 | 6200VV | 6.15 | 7.32 | |
| Unterlegscheibe(a2) C18dmr | ||||
| 44 | 334713 | 1.20 | 1.43 | |
| Anker 230v | ||||
| 45 | 360936E | 30.53 | 36.32 | |
| Luftleitfaden | ||||
| 46 | 334493 | 1.20 | 1.43 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 47 | 340834E | 20.90 | 24.87 | |
| FELD 110 VOLT | ||||
| 47 | 340834C | 19.47 | 23.17 | |
| Kohlenhalterklemme Fg12sa u.a., C8fshe, C8fse | ||||
| 48 | 931867 | 1.05 | 1.25 | |
| Maschinenschraube (schwarz) M4x16 | ||||
| 49 | 333163 | 1.80 | 2.14 | |
| Riemenscheibe (a) | ||||
| 50 | 334490 | 3.15 | 3.75 | |
| Griffabdeckung | ||||
| 51 | 334485 | 5.70 | 6.78 | |
| Griffabdeckung | ||||
| 52 | 334484 | 4.20 | 5.00 | |
| Sechskantmutter D4x60, C8fshe, C8fse | ||||
| 53 | 960108 | 1.04 | 1.23 | |
| Schalter | ||||
| 54 | 334474 | 10.05 | 11.96 | |
| Schalter | ||||
| 54 | 322101 | 6.75 | 8.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 55 | 984750 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 56 | 937631 | 1.04 | 1.23 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 57 | 608VVM | 5.70 | 6.78 | |
| Kabelschuh Div.typen | ||||
| 58 | 331707 | 1.88 | 2.23 | |
| Gehaeuse | ||||
| 59 | 334482 | 32.31 | 38.45 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 60 | 953327 | |||
| Kabel G13va (cord Armor D8.8) For Gbr (110v) | ||||
| 61 | 500461Z | 17.88 | 21.27 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 61 | 500447Z | 6.60 | 7.85 | |
| Kabel 10.7 (714500=2X1 5M VERWENDEN) | ||||
| 61 | 500247Z | 6.18 | 7.35 | |
| Feder | ||||
| 62 | 334500 | 1.20 | 1.43 | |
| STAENDER 81 T2-3 | ||||
| 63 | 334499 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 64 | 961419Z | |||
| Kondensator Div.typen | ||||
| 65 | 994273 | 4.29 | 5.10 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 66 | 959141 | 3.75 | 4.46 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 66 | 959140 | 3.30 | 3.93 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 67 | 331269 | |||
| Hintere Grundplatte | ||||
| 68 | 334838 | 6.15 | 7.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 69 | 307811 | |||
| Kopfschraube M4x8 M.u-scheibe For Ind | ||||
| 70 | 976815 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 334693 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 940543 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 958842Z | |||
| SCHRAUBE M4X35 | ||||
| 504 | 940650 | 1.05 | 1.25 | |
| Klinge Halter zum Schärfen | ||||
| 505 | 314767 | 3.30 | 3.93 | |
| MESSERSCHÄRFBAUGRUPPE (ALT 314767) | ||||
| 505A | 378861 | 2.16 | 2.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 334735 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 316419 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 509 | 322955M | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 510 | 337108 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 511 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 512 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 513 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 514 | 337742 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 514A | 381535 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 334503 | |||
| STAUBABSAUGADAPTER FÜR HOBEL | ||||
| 602 | 334502 | 1.98 | 2.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 322955 | |||
