Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki P20ST'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

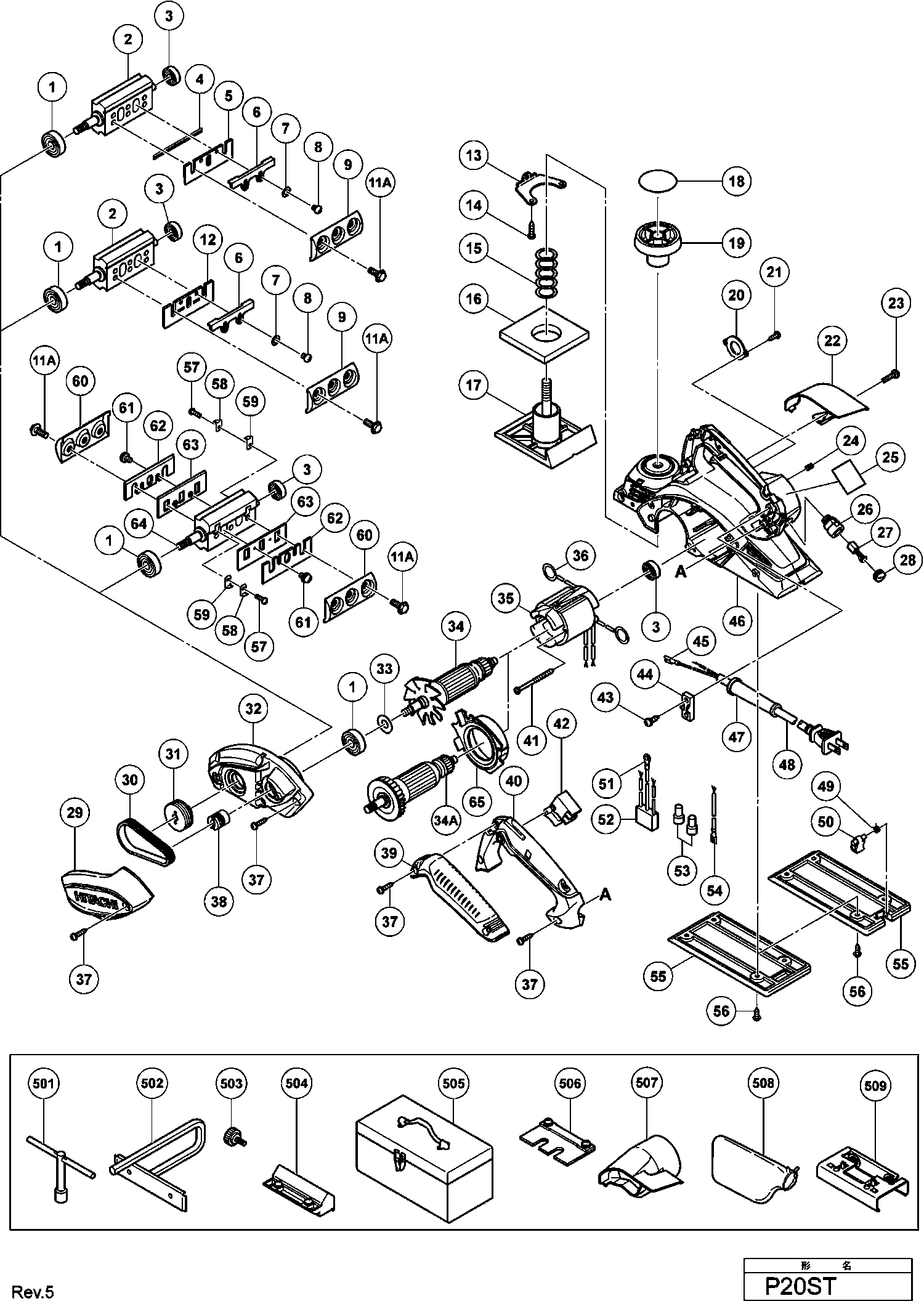

Zeichnungen der Hikoki P20ST
Teileliste der Hikoki P20ST
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230v | ||||
| *34 | 360942E | 22.83 | 27.16 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| *35 | 340834E | 20.90 | 24.87 | |
| VELD 110 VOLT | ||||
| *35 | 340834C | 19.47 | 23.17 | |
| Schalter | ||||
| *42 | 334474 | 10.05 | 11.96 | |
| Schalter | ||||
| *42 | 322101 | 6.75 | 8.03 | |
| Gehaeuse | ||||
| *46 | 334482 | 32.31 | 38.45 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| *47 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| *47 | 938051 | 1.04 | 1.23 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| *48 | 500447Z | 6.60 | 7.85 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *48 | 500247Z | 6.18 | 7.35 | |
| Verbinder 50091 (10st) Div.typen | ||||
| *53 | 959140 | 3.30 | 3.93 | |
| Hintere Grundplatte | ||||
| *55 | 334837 | 6.15 | 7.32 | |
| Kugellager 6200 Vv | ||||
| 1 | 6200VV | 6.15 | 7.32 | |
| Meißelrolle | ||||
| 2 | 334480 | 20.90 | 24.87 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 3 | 608VVM | 5.70 | 6.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 4A | 336571 | |||
| Messerhalter (b) (1paar) P20sa2/sd/se For Double | ||||
| 5 | 334478 | 6.90 | 8.21 | |
| Klemmplatte CS 50 EB | ||||
| 6 | 314754 | 3.30 | 3.93 | |
| Unterlegscheibe M4 (10st) | ||||
| 7 | 949423 | 1.05 | 1.25 | |
| Kopfschraube M4x5 (10st) Except For Ind | ||||
| 8 | 949213 | 1.05 | 1.25 | |
| Blatthalter P20da/se Except For Ind | ||||
| 9 | 316398 | 12.75 | 15.17 | |
| Schraube M6 | ||||
| 11A | 336574 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 314746 | |||
| Schraubplatte P20d/da | ||||
| 13 | 958945 | 1.65 | 1.96 | |
| Gewindeschraube D4X16 | ||||
| 14 | 954004 | 1.04 | 1.23 | |
| Feder F30a/p20sa/sa2/se/sd | ||||
| 15 | 958709 | 1.95 | 2.32 | |
| Gummidichtung P20sa/sa2/se | ||||
| 16 | 958708 | 1.65 | 1.96 | |
| Vordersohle | ||||
| 17 | 334738 | 7.95 | 9.46 | |
| Knopf | ||||
| 19 | 942328 | 5.25 | 6.25 | |
| Abdeckung | ||||
| 20 | 334492 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 21 | 309470 | |||
| Spitzenabdeckung | ||||
| 22 | 334501 | 2.10 | 2.50 | |
| Maschinenschraube (schwarz) M4x16 | ||||
| 23 | 333163 | 1.80 | 2.14 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 24 | 938477 | 1.05 | 1.25 | |
| Kohlekasten Zsb | ||||
| 26 | 957571 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 27 | 999021 | |||
| Kohlekappe G12sa/g13sb u.a. Cl10sa, C8fshe, C8fse | ||||
| 28 | 931266 | 1.04 | 1.23 | |
| Riemenabdeckung | ||||
| 29 | 334487 | 2.10 | 2.50 | |
| Riemenabdeckung | ||||
| 29A | 334487 | 2.10 | 2.50 | |
| Riemen F20a | ||||
| 30 | 958718 | 9.30 | 11.07 | |
| Riemenscheibe (b) | ||||
| 31 | 334491 | 4.20 | 5.00 | |
| Lagerschild | ||||
| 32 | 334716 | 4.65 | 5.53 | |
| Unterlegscheibe(a2) C18dmr | ||||
| 33 | 334713 | 1.20 | 1.43 | |
| Anker 230v | ||||
| 34 | 360942E | 22.83 | 27.16 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34A | 360936G | |||
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 35 | 340834E | 20.90 | 24.87 | |
| VELD 110 VOLT | ||||
| 35 | 340834C | 19.47 | 23.17 | |
| Kohlenhalterklemme Fg12sa u.a., C8fshe, C8fse | ||||
| 36 | 931867 | 1.05 | 1.25 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 37 | 301653 | 1.04 | 1.23 | |
| Riemenscheibe (a) | ||||
| 38 | 334490 | 3.15 | 3.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 334717 | |||
| Griffabdeckung | ||||
| 40 | 334484 | 4.20 | 5.00 | |
| Sechskantmutter D4x60, C8fshe, C8fse | ||||
| 41 | 960108 | 1.04 | 1.23 | |
| Schalter | ||||
| 42 | 334474 | 10.05 | 11.96 | |
| Schalter | ||||
| 42 | 322101 | 6.75 | 8.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 43 | 984750 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 44 | 937631 | 1.04 | 1.23 | |
| Kabelschuh Div.typen | ||||
| 45 | 331707 | 1.88 | 2.23 | |
| Gehaeuse | ||||
| 46 | 334482 | 32.31 | 38.45 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 47 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 47 | 938051 | 1.04 | 1.23 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 48 | 500447Z | 6.60 | 7.85 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 53 | 959140 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 56 | 307811 | |||
| Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
| 57 | 949216 | 1.05 | 1.25 | |
| Haltefeder (b) P20sa For Ind | ||||
| 58 | 958731Z | 1.05 | 1.25 | |
| Klemmplatte | ||||
| 59 | 958732Z | 1.20 | 1.43 | |
| Messer Halterung For Ind | ||||
| 60 | 958734Z | 9.90 | 11.78 | |
| BEITELHOUDER (1 SET) (OUD 958734Z) | ||||
| 60A | 378255 | 11.88 | 14.14 | |
| Kopfschraube M4x8 M.u-scheibe For Ind | ||||
| 61 | 976815 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 62 | 958728 | |||
| Spannplatte P20sa For Ind | ||||
| 63 | 958733Z | 1.35 | 1.61 | |
| BEITELHOUDER VULPLAAT (1 SET) (OUD 958733Z) | ||||
| 63A | 378253 | 8.10 | 9.64 | |
| Meißelrolle | ||||
| 64 | 334481 | 20.90 | 24.87 | |
| Luftleitfaden | ||||
| 65 | 334493 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 940543 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 958842Z | |||
| SCHRAUBE M4X35 | ||||
| 503 | 940650 | 1.05 | 1.25 | |
| Klinge Halter zum Schärfen | ||||
| 504 | 314767 | 3.30 | 3.93 | |
| BLADE SHARPENING ASS'Y (OLD 314767) | ||||
| 504A | 378861 | 2.16 | 2.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 316419 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508A | 322955M | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 509 | 334693 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 334503 | |||
| STOFADAPTER SCHAAFMACHINES | ||||
| 602 | 334502 | 1.98 | 2.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 322955 | |||
