Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki PDA-100D'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

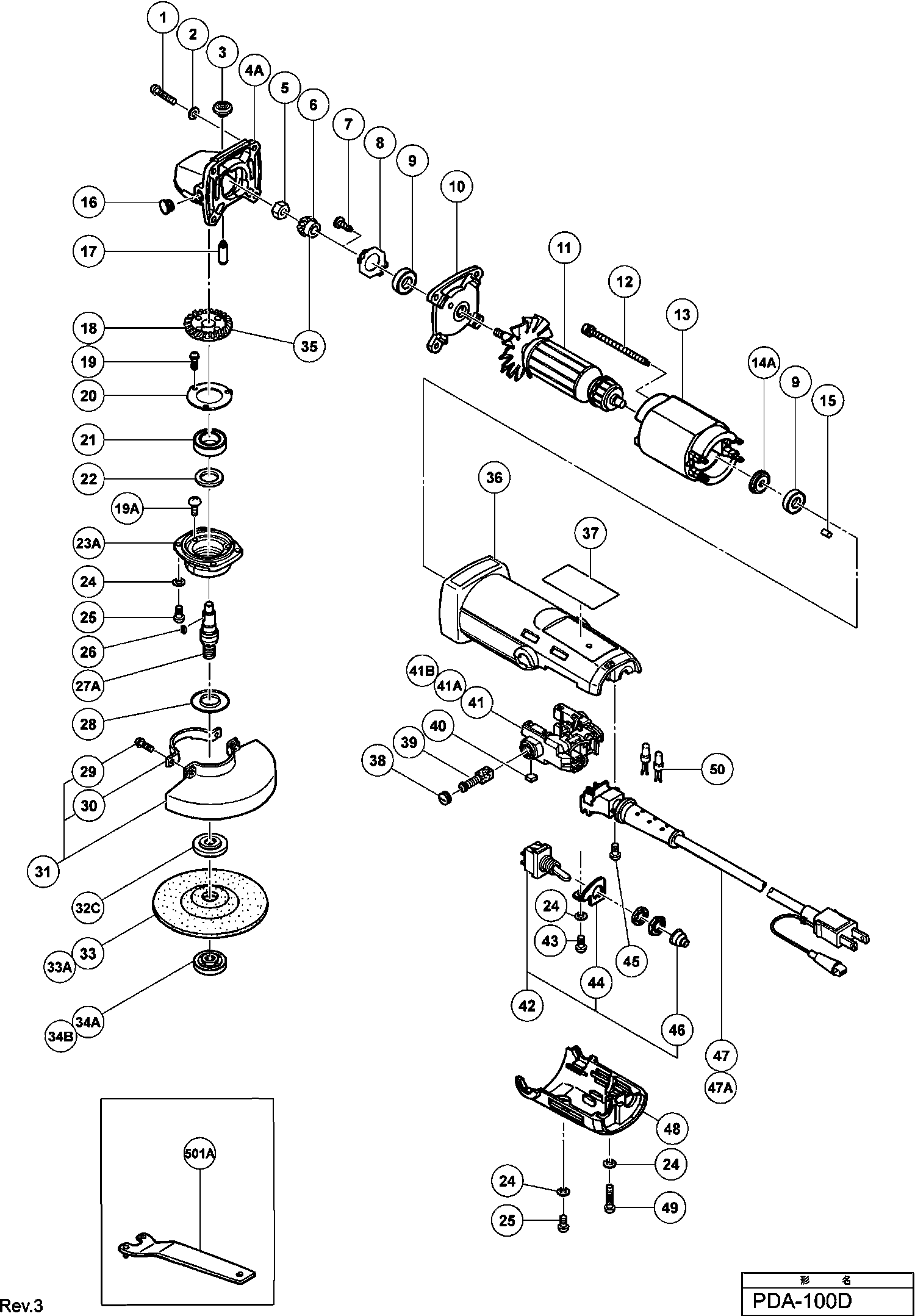

Zeichnungen der Hikoki PDA-100D
Teileliste der Hikoki PDA-100D
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *32D | 372737 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *41A | 301951 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *47 | 302031 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *47A | 313245 | |||
| MASCHINENSCHRAUBE M5X18 (10 STÜCK) | ||||
| 1 | 949240 | 1.00 | 1.19 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 2 | 949454 | 1.04 | 1.23 | |
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 3 | 301944 | 1.04 | 1.23 | |
| Getriebedeckel kpl. G14dmr Includ.2,7 | ||||
| 4A | 303078 | 9.00 | 10.71 | |
| Spezialmutter M7 G12s1/g12sa2/ Bm25y/g13yc/g13v/g | ||||
| 5 | 301941 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6 | 301939 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7 | 301936 | |||
| Kopfschraube M4x10 Selbsts. G12sr | ||||
| 7A | 314430 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8 | 301937 | |||
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 9 | 608VVM | 5.70 | 6.78 | |
| Innenabdeckung G12s1/fg12sa2 | ||||
| 10 | 301935 | 3.00 | 3.57 | |
| Anker 230v | ||||
| 11 | 360133E | 35.06 | 41.72 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 301934 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13 | 340195 | |||
| Staubdichtung (a) G12se/g13se/ C6dd | ||||
| 14A | 311435 | 1.04 | 1.23 | |
| GUMMISTIFT | ||||
| 15 | 931701 | 1.05 | 1.25 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 17 | 301943 | 1.65 | 1.96 | |
| Tellerrad G12s1/bm25y | ||||
| 18 | 301940 | 20.49 | 24.38 | |
| Kopfschraube M4x10 M.federring Selbstsichernd Til | ||||
| 19 | 997263 | 1.05 | 1.25 | |
| Schraube M4x8 | ||||
| 19A | 323556 | 1.05 | 1.25 | |
| Lagerdeckel | ||||
| 20 | 938058 | 1.04 | 1.23 | |
| Kugellager 6001 Vv | ||||
| 21 | 6001VV | 6.60 | 7.85 | |
| Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
| 22 | 301946 | 1.04 | 1.23 | |
| Getriebedeckel G14dmr | ||||
| 23A | 328198 | 3.15 | 3.75 | |
| Federscheibe M4 (10st) | ||||
| 24 | 949453 | 1.05 | 1.25 | |
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 25 | 949217 | 1.05 | 1.25 | |
| Halbmondkeil G12s2/g13sd | ||||
| 26 | 302047 | 1.05 | 1.25 | |
| Spindel (1) | ||||
| 27A | 302046 | 6.00 | 7.14 | |
| Schleuderscheibe G12s1/g13yb1 G13v/g13yd | ||||
| 28 | 301945 | 1.05 | 1.25 | |
| Kopfschraube M5x16 M.federring | ||||
| 29 | 987512 | 1.04 | 1.23 | |
| Ablagebügel G12sr | ||||
| 30 | 301949 | 1.04 | 1.23 | |
| Schutz | ||||
| 31 | 301948 | 5.71 | 6.80 | |
| SCHUTZHAUBE 100 MM (ALT 301948/331076/331085) | ||||
| 31A | 379562 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32C | 372737 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 939640 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33A | 316820 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34A | 333919 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34C | 339578 | |||
| Getriebe Komplett G12s1/g12sr (inkl.pos.6,17) Inc | ||||
| 35 | 301938 | 35.06 | 41.72 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36 | 302045 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36A | 302045 | |||
| Kohlenkappe D10yb | ||||
| 38 | 936551 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 39 | 999021 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40 | 984630 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 301952 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41A | 301951 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41B | 313244 | |||
| Schalter | ||||
| 42 | 984862 | 7.50 | 8.92 | |
| Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
| 43 | 949216 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 44 | 984624 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45 | 949292 | |||
| GUMMISCHUTZKAPPE | ||||
| 46 | 938050 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 47 | 302035 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 47A | 313245 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 301950 | |||
| Kopfschraube M4x25 (10st) | ||||
| 49 | 949223 | 1.05 | 1.25 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 50 | 959140 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 313933 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 954021 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 314051 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 314052 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 314053 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 314054 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 314055 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 314056 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 314057 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 314058 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 314059 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 314060 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 314061 | |||
| Verschlussmutter | ||||
| 612 | 935513 | 4.20 | 5.00 | |
| RING | ||||
| 613 | 936548 | 2.58 | 3.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 936558Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615A | 302098 | |||
| Stecker-Set | ||||
| 616A | 315970 | 9.45 | 11.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 954021 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 306162 | |||
| FLÜSSIGDICHTUNG THREEBOND TB1221G(A) 100G | ||||
| 619 | 307663 | 80.90 | 96.27 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 316387 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 323918 | |||
