Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki PDA-100M'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

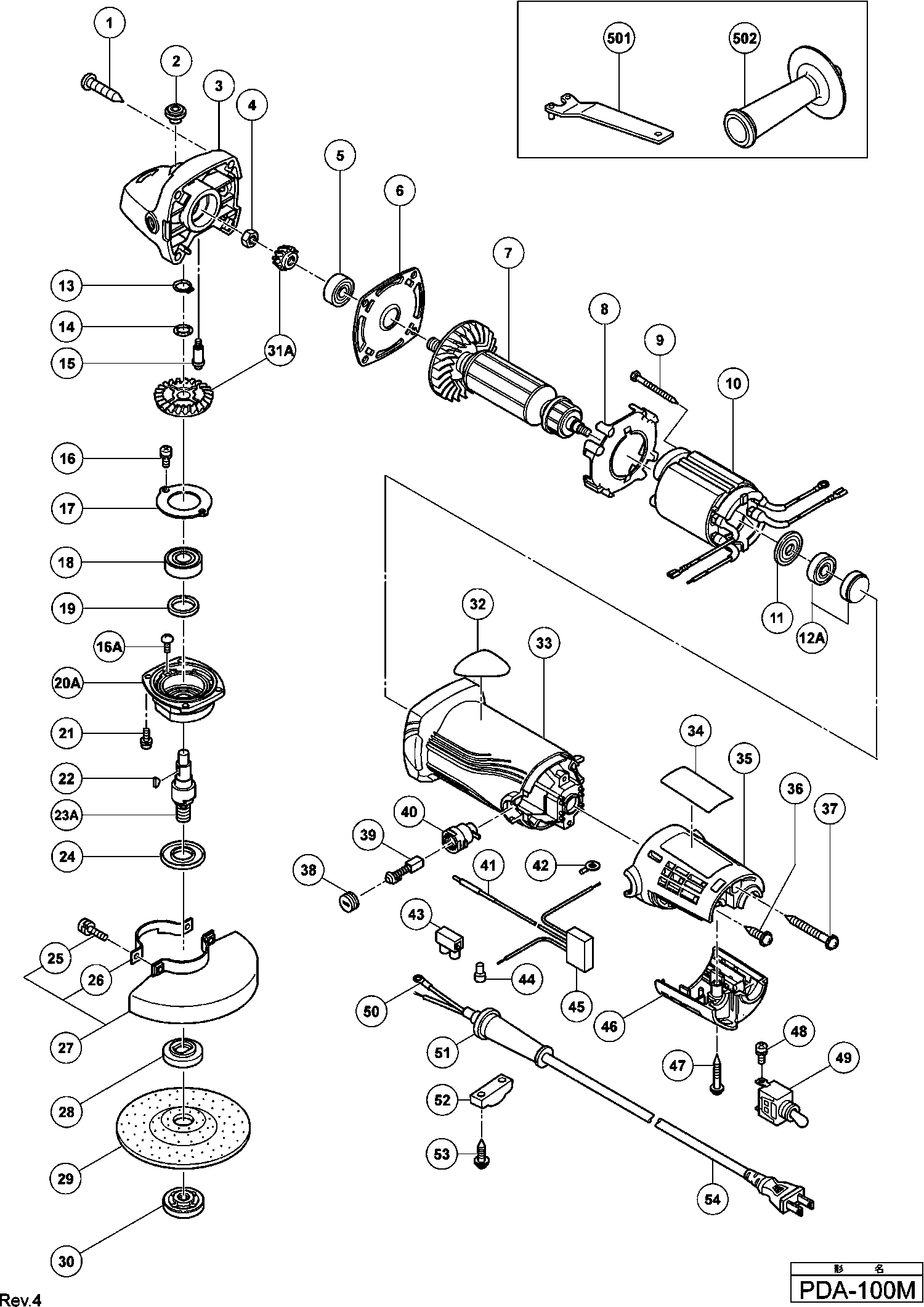

Zeichnungen der Hikoki PDA-100M
Teileliste der Hikoki PDA-100M
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *10 | 340649E | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *46 | 325142 | |||
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| *54 | 500447Z | 6.60 | 7.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *7A | 361134G | |||
| Schraube D5x25 schwarz, Cm5sb | ||||
| 1 | 320523 | 1.35 | 1.61 | |
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 2 | 301944 | 1.04 | 1.23 | |
| Getriebegehaeuse | ||||
| 3 | 316484 | 18.98 | 22.58 | |
| Spezialmutter M7 G12s1/g12sa2/ Bm25y/g13yc/g13v/g | ||||
| 4 | 301941 | 1.04 | 1.23 | |
| Kugellager 628vvc2ps2-l | ||||
| 5 | 628VVC | 11.85 | 14.10 | |
| Lagerhalter G12s2/g13sd/g13v G13yd | ||||
| 6 | 316480 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7 | 360744G | |||
| Luftführung G13v | ||||
| 8 | 319898 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9 | 319358 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10 | 340649E | |||
| Staubdichtung G12s2/g12sa2/g13sd/ G13sb2/g12sa2, | ||||
| 11 | 315877 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12A | 328813 | |||
| Sicherungsring G14dmr Till 9.2012 | ||||
| 13 | 316487 | 1.65 | 1.96 | |
| Ring | ||||
| 14 | 316486 | 1.65 | 1.96 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 15 | 301943 | 1.65 | 1.96 | |
| Kopfschraube M4x10 M.federring Selbstsichernd Til | ||||
| 16 | 997263 | 1.05 | 1.25 | |
| Schraube M4x8 | ||||
| 16A | 323556 | 1.05 | 1.25 | |
| Lagerdeckel | ||||
| 17 | 316490 | 1.65 | 1.96 | |
| Kugellager 6201 Vv | ||||
| 18 | 6201VV | 6.45 | 7.68 | |
| Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
| 19 | 301946 | 1.04 | 1.23 | |
| Packungsdose | ||||
| 20A | 333838 | 3.00 | 3.57 | |
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 21 | 307127 | 1.05 | 1.25 | |
| Halbmondkeil G12s2/g13sd | ||||
| 22 | 302047 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23A | 317822 | |||
| Schleuderscheibe G12s1/g13yb1 G13v/g13yd | ||||
| 24 | 301945 | 1.05 | 1.25 | |
| Kopfschraube M5x16 M.federring | ||||
| 25 | 308386 | 1.05 | 1.25 | |
| Ablagebügel G12sr | ||||
| 26 | 301949 | 1.04 | 1.23 | |
| Schutz | ||||
| 27 | 301948 | 5.71 | 6.80 | |
| SCHUTZHAUBE 100 MM (ALT 301948/331076/331085) | ||||
| 27A | 379562 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 28 | 372737 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 28B | 372737 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 29 | 316820 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30A | 339578 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30B | 339578 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 31A | 331840 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 325140 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33A | 325140 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 325143 | |||
| Schneidschraube D4x20 M.flansch (schwarz) Cg18dal | ||||
| 36 | 302086 | 1.05 | 1.25 | |
| Schneidschraube D4x40 M.flansch | ||||
| 37 | 306664 | 1.05 | 1.25 | |
| Kohlenkappe D10yb | ||||
| 38 | 936551 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 39 | 999021 | |||
| Kohlekasten Zsb | ||||
| 40 | 313777 | 1.50 | 1.78 | |
| Erdungsklemme G12s2/g13sd/g13v G13yd/g13sb2/g12sa | ||||
| 41 | 314854 | 1.50 | 1.78 | |
| Anschlussklemme | ||||
| 42 | 980063 | 1.04 | 1.23 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 43 | 938307 | 2.13 | 2.53 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 44 | 959140 | 3.30 | 3.93 | |
| Kondensator Div.typen | ||||
| 45 | 994273 | 4.29 | 5.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 46 | 325142 | |||
| Schneidschraube D4x25 Mit Flansch Neue Art.nr. 30 | ||||
| 47 | 304035 | 1.04 | 1.23 | |
| Maschinenschraube (mit unterlegscheibe) M3.5x6 | ||||
| 48 | 305499 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 49 | 955509 | |||
| Schalter (1P-Schraubausführung) (alt 955509) | ||||
| 49A | 377415 | 9.66 | 11.50 | |
| Anschlussklemme | ||||
| 50 | 980063 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 953327 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 52 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 53 | 984750 | |||
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 54 | 500447Z | 6.60 | 7.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 313933 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 302142 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502A | 994322 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 302098 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 302099 | |||
| SCHEIBENMUTTER FÜR 11-MM-TRENNSCHEIBE | ||||
| 603 | 984646 | 3.96 | 4.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 323918 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 314053 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 314054 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 314057 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 314059 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 314061 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 314051 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 314052 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 314055 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 314056 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 314058 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 314060 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 954021 | |||
| Verschlussmutter | ||||
| 617 | 935513 | 4.20 | 5.00 | |
| RING | ||||
| 618 | 936548 | 2.58 | 3.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 936558Z | |||
