Hikoki PH-65A Zeichnungen und Teile

Suche nach Teilen:
HikokiAuf dem Typenschild sollte die Typenbezeichnung PH-65A stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

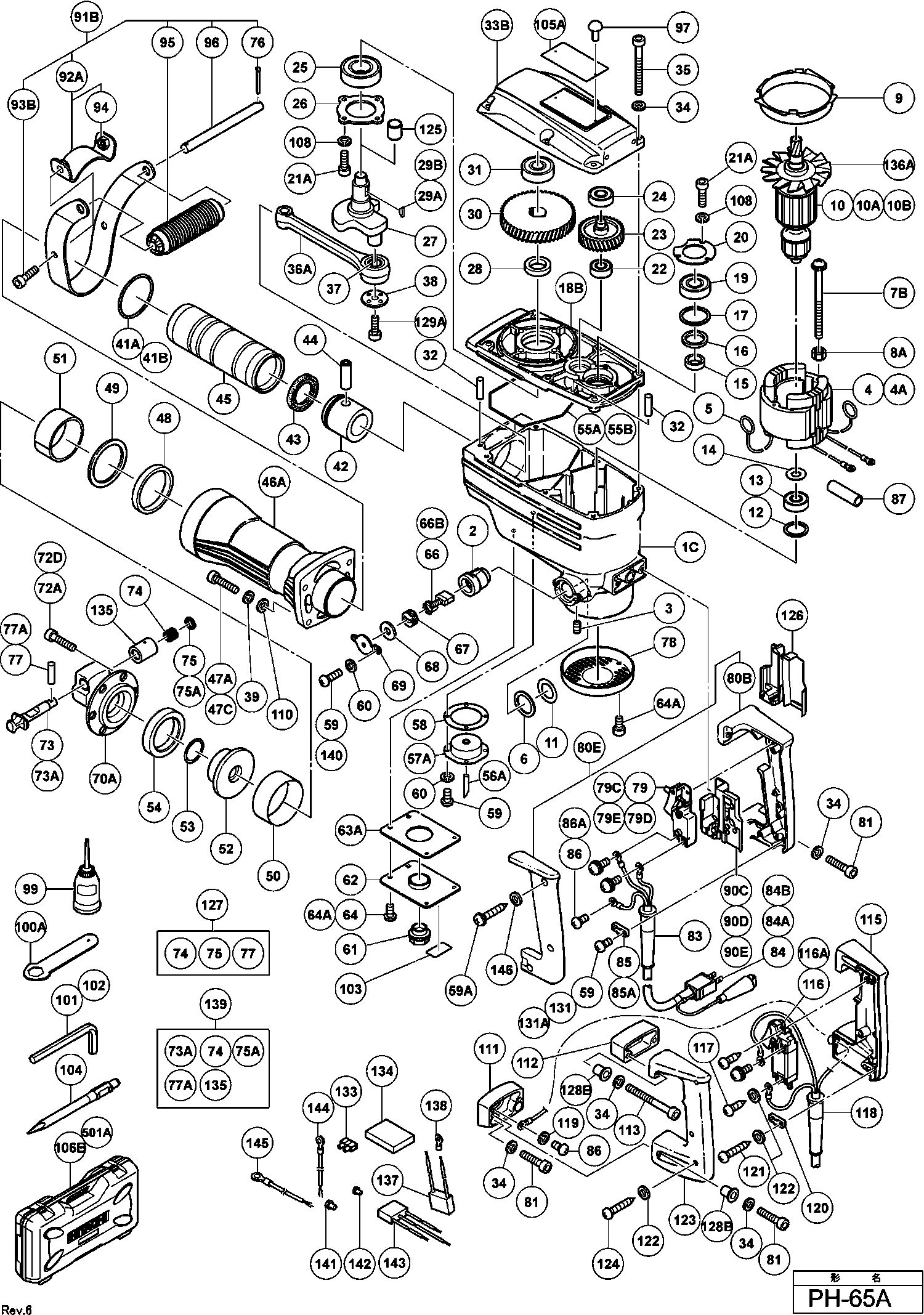

Zeichnungen der HIKOKI PH-65A

Teileliste der Hikoki PH-65A

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Nicht bestellbar
1B332180Nicht bestellbar
Nicht bestellbar
1C332212Nicht bestellbar
Kohlekasten Zsb
2956984Kohlekasten Zsb€ 9.29
Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23
3938477Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23€ 1.02
Nicht bestellbar
4340124GNicht bestellbar
Nicht bestellbar
4340124JNicht bestellbar
Nicht bestellbar
4340124FNicht bestellbar
Nicht bestellbar
4340124CNicht bestellbar
Nicht bestellbar
4340124DNicht bestellbar
Stator 220v-230v
4340124EStator 220v-230v€ 45.25
Nicht bestellbar
4A340124LNicht bestellbar
Nicht bestellbar
4A340124KNicht bestellbar
Nicht bestellbar
4A340124HNicht bestellbar
Nicht bestellbar
4A340124MNicht bestellbar
Kohlenhalterklemme H60ma/mb u.a. H70sa
5945932Kohlenhalterklemme H60ma/mb u.a. H70sa€ 1.02
Rubber Washer
6956943Rubber Washer€ 1.02
Seal Lock Screw (w/sp. Washer) M5x60
7B998411Seal Lock Screw (w/sp. Washer) M5x60€ 1.02
Unterlegscheibe
8A956764Unterlegscheibe€ 1.00
Fan Guide
9956944Fan Guide€ 3.19
Nicht bestellbar
10957131Nicht bestellbar
Nicht bestellbar
10956946DNicht bestellbar
Nicht bestellbar
10956946UNicht bestellbar
Nicht bestellbar
10956945Nicht bestellbar
Anker 230v
10A956946EAnker 230v€ 90.37
Nicht bestellbar
10A956946FNicht bestellbar
Nicht bestellbar
10B956946GNicht bestellbar
Halteplatte Ct8fa
11956683Halteplatte Ct8fa€ 1.02
Urethane Washer (a) M32 Till 10.1993
12944904Urethane Washer (a) M32 Till 10.1993€ 2.32
Kugellager 6201 Vv
136201VVKugellager 6201 Vv€ 6.24
Lagerscheibe F30a/h65sb/sd u.a. H70sa
14944954Lagerscheibe F30a/h65sb/sd u.a. H70sa€ 1.02
Distanzring (a) H65sb/sd/h70sa
15944907Distanzring (a) H65sb/sd/h70sa€ 2.32
Felt Packing
16944908Felt Packing€ 1.00
Urethane Washer (a) M40 Till 10.1993
17944910Urethane Washer (a) M40 Till 10.1993€ 2.03
Inner Cover (metallic Silver Green) (metallic Sil
18B332181Inner Cover (metallic Silver Green) (metallic Sil€ 32.34
Kugellager 6203vv
196203VVKugellager 6203vv€ 7.55
Lagerdeckel (a) H65sb/sd/h70sa
20944911Lagerdeckel (a) H65sb/sd/h70sa€ 1.02
Inbusschraube M5x16 Selbstsich.
21A990079Inbusschraube M5x16 Selbstsich.€ 1.02
Kugellager 6001 Vv
226001VVKugellager 6001 Vv€ 6.39
Gegenzahnrad H65sb/sd/h70sa
23956948Gegenzahnrad H65sb/sd/h70sa€ 27.95
Kugellager 6201 Vv
246201VVKugellager 6201 Vv€ 6.24
Kugellager 6205 Dd
256205DDKugellager 6205 Dd€ 10.02
Lagerdeckel H65sb/sd/h70sa
26956949Lagerdeckel H65sb/sd/h70sa€ 1.60
Crank Case
27956951Crank Case€ 56.57
Nicht bestellbar
27956999ZNicht bestellbar
Abstandscheibe (b) H65sb/sd/h70sa
28944915Abstandscheibe (b) H65sb/sd/h70sa€ 3.48
Keil 4x4x15 Cm12y/ct8fa Till 9.1981
29A948919Keil 4x4x15 Cm12y/ct8fa Till 9.1981€ 1.02
Halbmondkeil 4x16 H65sb/sd/h70sa Since 10.1981
29B956850Halbmondkeil 4x16 H65sb/sd/h70sa Since 10.1981€ 1.02
Zahnrad H65sb/sd/h70sa
30944916Zahnrad H65sb/sd/h70sa€ 48.05
Kugellager 6302vv, Cm9uby, G23ss
316302VVKugellager 6302vv, Cm9uby, G23ss€ 9.00
Rollstift D5x15,8 H65sb/sd/h70sa
32944918Rollstift D5x15,8 H65sb/sd/h70sa€ 1.02
Nicht bestellbar
33B332182Nicht bestellbar
Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C
34949455Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C€ 1.02
Inbusschraube M6x45 (10st)
35949832Inbusschraube M6x45 (10st)€ 3.63
Stange
36A998434Stange€ 45.25
Nadellager(ntn8e-nk18/20rdo)
37944921Nadellager(ntn8e-nk18/20rdo)€ 18.77
U-scheibe Kurbelwelle H65sb/sd H70sa
38956955U-scheibe Kurbelwelle H65sb/sd H70sa€ 3.19
Federscheibe M8 (10st), C8fshe, Cm9by, C8fse
39949457Federscheibe M8 (10st), C8fshe, Cm9by, C8fse€ 1.02
Packing Till 8.1979
41A956956Packing Till 8.1979€ 1.02
O-ring (1as-60) Div.typen, Nr90aa Since 9.1979
41B956996O-ring (1as-60) Div.typen, Nr90aa Since 9.1979€ 2.90
Kolben
42956957Kolben€ 39.53
L-ring
43944927L-ring€ 11.76
Stift (1)
44944928Stift (1)€ 13.36
Anschläger H65sb/sd/h70sa
45956958Anschläger H65sb/sd/h70sa€ 90.37
Nicht bestellbar
46A332183Nicht bestellbar
Hex. Socket Hd. Bolt M8x30 (10 Pcs.) Till 8.1979
47A949759Hex. Socket Hd. Bolt M8x30 (10 Pcs.) Till 8.1979€ 6.82
Inbusschraube M8x35 Selbstsich. Since 9.1979
47C306163Inbusschraube M8x35 Selbstsich. Since 9.1979€ 1.31
Urethanring H65sb/sd/h70sa
48956960Urethanring H65sb/sd/h70sa€ 9.00
U-scheibe H65sb/sd/h70sa
49956961U-scheibe H65sb/sd/h70sa€ 2.32
Ringabdeckung H65sb/sd/h70sa
50956962Ringabdeckung H65sb/sd/h70sa€ 2.32
MOND
51956963MOND€ 31.15
Shank Sleeve
52956964Shank Sleeve€ 17.30
O-ring
53944936O-ring€ 10.60
Dämpfer
54956965Dämpfer€ 14.23
Seal Ring Till 3.1984
55A956966Seal Ring Till 3.1984€ 3.19
Dichtungsring (a) H65sb/sd/h70sa Since 4.1984
55B957143Dichtungsring (a) H65sb/sd/h70sa Since 4.1984€ 3.19
Oil Felt
56A998534Oil Felt€ 1.60
Nicht bestellbar
57A957136Nicht bestellbar
Dichtung
58956969Dichtung€ 1.02
Kopfschraube M4x12 (10st),c8fshe, C8fse
59949217Kopfschraube M4x12 (10st),c8fshe, C8fse€ 1.02
Schneidschraube D4x25 Mit Flansch (schwarz), H41m
59A307028Schneidschraube D4x25 Mit Flansch (schwarz), H41m€ 1.02
Federscheibe M4 (10st)
60949453Federscheibe M4 (10st)€ 1.02
Ölanzeige H65sc
61955011Ölanzeige H65sc€ 10.60
Abdeckplatte
62956970Abdeckplatte€ 3.92
Dichtung
63A956971Dichtung€ 1.02
Kopfschraube M5x12 (10st), C8fse
64949237Kopfschraube M5x12 (10st), C8fse€ 1.02
Inbusschraube M5x12 Selbstsich. 2.1996 For Cover
64A991690Inbusschraube M5x12 Selbstsich. 2.1996 For Cover€ 1.02
Kohlenbürsten (paar)
66999044Kohlenbürsten (paar)€ 4.36
Kohlebürsten Selbstabsch.(paar) For Sin,mal
66B999074Kohlebürsten Selbstabsch.(paar) For Sin,mal€ 13.94
Kohlenkappe C13u/m12v/div.typen H70sa
67940540Kohlenkappe C13u/m12v/div.typen H70sa€ 1.00
Kappengummi H65sb/sd/h70sa
68944960Kappengummi H65sb/sd/h70sa€ 1.02
Kappendeckel H65sb/sd/h70sa
69956972Kappendeckel H65sb/sd/h70sa€ 1.02
Front Cover
70A957152Front Cover€ 113.00
Inbusschraube M8x25 (10st) G23ss
72A949760Inbusschraube M8x25 (10st) G23ss€ 5.37
Inbusschraube M8x30 Selbstsich. Since 6.1981
72D306437Inbusschraube M8x30 Selbstsich. Since 6.1981€ 1.31
Hebel
73956974Hebel€ 36.74
BEITELPAL
73A998423BEITELPAL€ 39.53
Anschlagfeder H65sb/h70sa
74956975Anschlagfeder H65sb/h70sa€ 1.60
Lever Washer Till 10.1987 (till 9.1987 For Aus,nz
75956976Lever Washer Till 10.1987 (till 9.1987 For Aus,nz€ 3.19
AFSLUITDOP
75A998425AFSLUITDOP€ 4.36
Split Pin D4x25 (10 Pcs.)
76949895Split Pin D4x25 (10 Pcs.)€ 1.60
Nadelrolle D4x20 Dh40fa/fb/50sa1 Till 10.1987 (ti
77943364Nadelrolle D4x20 Dh40fa/fb/50sa1 Till 10.1987 (ti€ 1.02
Nadelrolle H65sb/h70sa Nzl)
77A998426Nadelrolle H65sb/h70sa Nzl)€ 1.02
Abdeckkappe
78956977Abdeckkappe€ 6.82
Schalter Div. Bohr-meisselhämmer For Usa
79992891Schalter Div. Bohr-meisselhämmer For Usa€ 22.09
Schalter
79C971139Schalter€ 31.15
Switch (a) (1p Screw Type) W/lock Since 9.1981 (s
79D971390Switch (a) (1p Screw Type) W/lock Since 9.1981 (s€ 25.56
Schalter C8u/c9u Since 1.1995 For Chn
79E981533ZSchalter C8u/c9u Since 1.1995 For Chn€ 20.36
Handle And Handle Cover Set
80B971168Handle And Handle Cover Set€ 24.89
Handle Ass'y (a) Metallic Silver Green Includ.93a
80E334511Handle Ass'y (a) Metallic Silver Green Includ.93a€ 45.52
Inbusschraube M6x25 (10st)
81949652Inbusschraube M6x25 (10st)€ 3.19
Kabelknickschutz D8.2 Div.typen H41mb, G23ss
83958049Kabelknickschutz D8.2 Div.typen H41mb, G23ss€ 1.00
Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G
83940778Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G€ 2.03
Nicht bestellbar
84500452ZNicht bestellbar
Nicht bestellbar
84971136Nicht bestellbar
Nicht bestellbar
84500230ZNicht bestellbar
Nicht bestellbar
84500398ZNicht bestellbar
Nicht bestellbar
84500404ZNicht bestellbar
Nicht bestellbar
84500202ZNicht bestellbar
Nicht bestellbar
84500217ZNicht bestellbar
Nicht bestellbar
84500210ZNicht bestellbar
Nicht bestellbar
84500428ZNicht bestellbar
Nicht bestellbar
84500430ZNicht bestellbar
Nicht bestellbar
84A500472ZNicht bestellbar
Nicht bestellbar
84B500445ZNicht bestellbar
Nicht bestellbar
85930108Nicht bestellbar
Kabelklemme Div.typen, Cm9uby, G23ss
85A960266Kabelklemme Div.typen, Cm9uby, G23ss€ 1.00
Nicht bestellbar
86949292Nicht bestellbar
Kopfschraube M4x8 M.federring Since D106801
86A958523Kopfschraube M4x8 M.federring Since D106801€ 1.00
Nicht bestellbar
90C971163Nicht bestellbar
Nicht bestellbar
90D981986ZNicht bestellbar
Halterung (f) Pr38e Since 11.1995
90E312408Halterung (f) Pr38e Since 11.1995€ 6.82
Seitengriff
91B956852Seitengriff€ 24.09
Handgriff komplett H65...
92A320374Handgriff komplett H65...€ 5.66
Sechskantschraube M8x16
93B320375Sechskantschraube M8x16€ 1.60
U-mutter (b) M8 H65sb/sd, Cm9uby Till 9.2001
94944950U-mutter (b) M8 H65sb/sd, Cm9uby Till 9.2001€ 1.31
Grip
95944951Grip€ 8.13
Scheide
96944952Scheide€ 2.47
Niete D 2,5 X 4,8 (10st) Three-phase
97949510Niete D 2,5 X 4,8 (10st) Three-phase€ 1.00
Lubricant Oiler (120cc)
99931848Lubricant Oiler (120cc)€ 8.13
Nicht bestellbar
100971109Nicht bestellbar
Nicht bestellbar
101872422Nicht bestellbar
Nicht bestellbar
102944459Nicht bestellbar
Nicht bestellbar
104944961Nicht bestellbar
Nicht bestellbar
106B333146Nicht bestellbar
Federscheibe M5 (10st), C8fshe, C8fse
108949454Federscheibe M5 (10st), C8fshe, C8fse€ 1.00
Unterlegscheibe M8 (10st)
110949426Unterlegscheibe M8 (10st)€ 1.02
Nicht bestellbar
111971127ZNicht bestellbar
Nicht bestellbar
112971128ZNicht bestellbar
Hex. Socket Hd. Bolt M6x50 (10 Pcs.) Since 1.1985
113949782Hex. Socket Hd. Bolt M6x50 (10 Pcs.) Since 1.1985€ 6.53
Nicht bestellbar
115955291Nicht bestellbar
Griff (a) Dh38yb Since 12.1982 For Aus,since 1.19
115981866Griff (a) Dh38yb Since 12.1982 For Aus,since 1.19€ 13.58
Switch (2p Screw Type) W/o Lock Till 11.1982 For
116971824ZSwitch (2p Screw Type) W/o Lock Till 11.1982 For€ 33.94
Schalter C8u/c9u Since 1.1995 For Chn
116A981533ZSchalter C8u/c9u Since 1.1995 For Chn€ 20.36
Schraube
117954017Schraube€ 1.00
Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G
118940778Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G€ 2.03
Kabelknickschutz D10.2 Till 11.1982 For Aus
118930026Kabelknickschutz D10.2 Till 11.1982 For Aus€ 2.90
Federscheibe M4 (10st)
119949453Federscheibe M4 (10st)€ 1.02
Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse
120937631Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse€ 1.00
Kabelklemme Div.typen, Cm9uby, G23ss
120960266Kabelklemme Div.typen, Cm9uby, G23ss€ 1.00
Schneidschraube D4x20 Cg18dal, Cg18dl
121956384Schneidschraube D4x20 Cg18dal, Cg18dl€ 1.02
Unterlegscheibe M4 (10st)
122949423Unterlegscheibe M4 (10st)€ 1.02
Nicht bestellbar
123955292Nicht bestellbar
Griff
123981867Griff€ 13.36
Schneidschraube D4x25 For Aus (since 1.1985 For S
124958705Schneidschraube D4x25 For Aus (since 1.1985 For S€ 1.02
Binnenhuls
125956998ZBinnenhuls€ 10.31
Nicht bestellbar
126981986ZNicht bestellbar
Lever Washer Ass'y Includ.74,75,77 Till 10.1987
127956853Lever Washer Ass'y Includ.74,75,77 Till 10.1987€ 5.66
Distanzstück (c) Dh28y/dh38yb1/yf Since 12.1982 F
128B990940Distanzstück (c) Dh28y/dh38yb1/yf Since 12.1982 F€ 1.02
Inbusschraube M8x16 Selbstsich.
129A996364Inbusschraube M8x16 Selbstsich.€ 1.02
Nicht bestellbar
131957147Nicht bestellbar
Nicht bestellbar
131A984750Nicht bestellbar
Schraubklemme 1-reihig Div.typen Till 10.1999 For
133938307Schraubklemme 1-reihig Div.typen Till 10.1999 For€ 2.06
Halter
134963243Halter€ 1.02
Federhülse H65sb/h70sa Since 11.1987 (since 10.19
135998424Federhülse H65sb/h70sa Since 11.1987 (since 10.19€ 12.63
Luefter
136A996370Luefter€ 13.58
Kondensator C6u-c13u u.a., C 8fshe
137930039Kondensator C6u-c13u u.a., C 8fshe€ 1.89
Kabelschuh 50051 (10st) Div.typen For Noise Suppr
138959144Kabelschuh 50051 (10st) Div.typen For Noise Suppr€ 2.90
Anschlaghebel Komplett H70sa Includ.73a,74,75a,77
139318656Anschlaghebel Komplett H70sa Includ.73a,74,75a,77€ 70.68
Maschinenschraube M4x10
140307635Maschinenschraube M4x10€ 1.02
Verbinder 50092 (10st) Div.typen (usa, Can), C8fs
141959141Verbinder 50092 (10st) Div.typen (usa, Can), C8fs€ 3.63
Verbinder 50091 (10st) Div.typen
142959140Verbinder 50091 (10st) Div.typen€ 3.19
Kondensator Div.typen
143994273Kondensator Div.typen€ 4.15
BEDRADING
144981974BEDRADING€ 1.60
Verbinderkabel
145305798Verbinderkabel€ 1.02
Unterlegschreibe M4 (10st), C8fshe, C8fse
146949429Unterlegschreibe M4 (10st), C8fshe, C8fse€ 1.02
Nicht bestellbar
501A333146Nicht bestellbar
Nicht bestellbar
601944962Nicht bestellbar
Nicht bestellbar
602944964Nicht bestellbar
Nicht bestellbar
603A957154Nicht bestellbar
Nicht bestellbar
604944966Nicht bestellbar
Nicht bestellbar
605944965Nicht bestellbar
Nicht bestellbar
606980982Nicht bestellbar
Nicht bestellbar
607A957153Nicht bestellbar
Oil Felt
608324896Oil Felt€ 3.63
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
