Hikoki RB100EF Zeichnungen und Teile

Suche nach Teilen:
HikokiAuf dem Typenschild sollte die Typenbezeichnung RB100EF stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

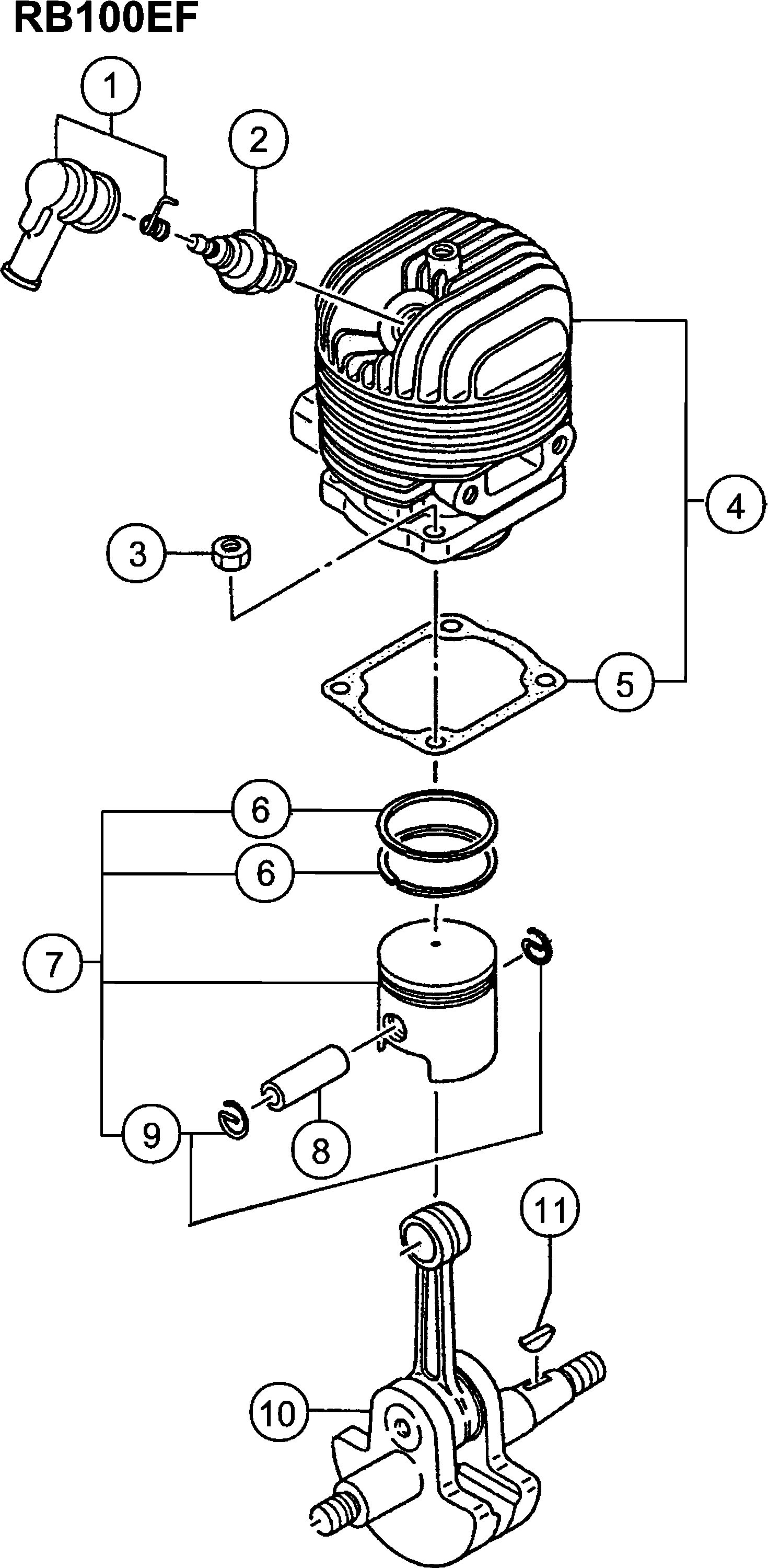

Zeichnungen der HIKOKI RB100EF

Teileliste der Hikoki RB100EF

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
16687468Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti€ 2.24
Spark Plug Ass'y Bmr7a
26699316Spark Plug Ass'y Bmr7a€ 8.63
Federmutter 6 alte Art.nr. 994-40060-011
36695475Federmutter 6 alte Art.nr. 994-40060-011€ 1.11
CYLINDER SET
46698001CYLINDER SET€ 83.45
Zylinderdichtung alte Art.nr. 017-02100-20
56685727Zylinderdichtung alte Art.nr. 017-02100-20€ 1.11
Kolbenring alte Art.nr. 041-05000-20
66686128Kolbenring alte Art.nr. 041-05000-20€ 4.31
Kolben Set
76685890Kolben Set€ 18.00
Kolbenbolzen 10x30 alte Art.nr. 037-01000-20
86686007Kolbenbolzen 10x30 alte Art.nr. 037-01000-20€ 2.24
Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
96686032Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0€ 1.11
Kurbelwelle kpl.
106686194Kurbelwelle kpl.€ 87.56
Scheibenfeder 3x13x5 alte Art.nr. 068-02000-20
116686457Scheibenfeder 3x13x5 alte Art.nr. 068-02000-20€ 1.11
Ring
216686464Ring€ 1.11
Nicht mehr lieferbar
226686563Nicht mehr lieferbar
Kugellager #6303zz
236695572Kugellager #6303zz€ 9.90
Öldichtung Ue17307 alte Art.nr. 999-66173-066
246695648Öldichtung Ue17307 alte Art.nr. 999-66173-066€ 3.19
Dichtung f. Kurbelgehäuse alte Art.nr. 090-05004-
256686716Dichtung f. Kurbelgehäuse alte Art.nr. 090-05004-€ 1.11
Bolzen 6x26
266686778Bolzen 6x26€ 1.11
Gehäuseplatte alte Art.nr.665-05004-20
276692263Gehäuseplatte alte Art.nr.665-05004-20€ 2.24
Schraube 5 x 10/s alte Art.nr. 994-14050-101
286695333Schraube 5 x 10/s alte Art.nr. 994-14050-101€ 1.11
Kabelklemme kpl.
296688004Kabelklemme kpl.€ 1.11
Schraube 5x10/p alte Art.nr. 994-13050-101
306695319Schraube 5x10/p alte Art.nr. 994-13050-101€ 1.11
Gummidichtung
316688050Gummidichtung€ 1.11
Nicht mehr lieferbar
326687863Nicht mehr lieferbar
Nicht mehr lieferbar
336688454Nicht mehr lieferbar
Zündeinheit kpl. alte Art.nr. 162-21519-80
346687509Zündeinheit kpl. alte Art.nr. 162-21519-80€ 42.89
Schraube 5x20/ws alte Art.nr. 994-16050-221
356695422Schraube 5x20/ws alte Art.nr. 994-16050-221€ 1.11
Magnetspulenabdeckung
366687983Magnetspulenabdeckung€ 1.11
Schraube 5 x 10/s alte Art.nr. 994-14050-101
376695333Schraube 5 x 10/s alte Art.nr. 994-14050-101€ 1.11
Nicht bestellbar
386687692Nicht bestellbar
Schraube 4x15ps alte Art.nr. 994-15040-151
396695373Schraube 4x15ps alte Art.nr. 994-15040-151€ 1.11
Sechskantbolzen 6x35/s alte Art.nr. 994-61060-354
406695500Sechskantbolzen 6x35/s alte Art.nr. 994-61060-354€ 1.11
Nicht mehr lieferbar
416687390Nicht mehr lieferbar
Ring
426695185Ring€ 1.11
Nicht bestellbar
436695138Nicht bestellbar
Nicht mehr lieferbar
446694888Nicht mehr lieferbar
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
456684662Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01€ 2.08
kleine Unterlegscheibe Rb24e
466684864kleine Unterlegscheibe Rb24e€ 2.08
Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since
516684683Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since€ 2.08
Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since
51A6684683Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since€ 2.08
Feder f. Startersperre alte Art.nr. 790-0162v-20
526693345Feder f. Startersperre alte Art.nr. 790-0162v-20€ 2.24
Nicht bestellbar
52A6697642Nicht bestellbar
Startersperre alte Art.nr. 788-0162v-20 Till G105
536693302Startersperre alte Art.nr. 788-0162v-20 Till G105€ 2.24
Nicht bestellbar
53A6697643Nicht bestellbar
kleine Mutter 10 alte Art.nr. 991-11100-013
546695139kleine Mutter 10 alte Art.nr. 991-11100-013€ 1.00
Starter Riemenscheib alte Art.nr. 798-04220-90 Ti
556693395Starter Riemenscheib alte Art.nr. 798-04220-90 Ti€ 10.70
Starter Pulley Ass'y
55A6697644Starter Pulley Ass'y€ 10.70
Schraube 5x16ps
716684967Schraube 5x16ps€ 1.00
Schalldämpferdichtung alte Art.-nr.737-05004-20 F
726692742Schalldämpferdichtung alte Art.-nr.737-05004-20 F€ 1.11
Auspuff special Dichtung
736692884Auspuff special Dichtung€ 1.11
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
746684611Unterlegscheibe Cg24ekb Neue Art.nr. 6684611€ 2.08
Schalldämpfer alte Atr.nr. 750-05004-20
756692881Schalldämpfer alte Atr.nr. 750-05004-20€ 2.24
Schraube 6x12/ps alte Art.nr. 994-15060-121
766695399Schraube 6x12/ps alte Art.nr. 994-15060-121€ 1.11
Schraube 5x18 alte Art.nr. 990-11050-181
776694891Schraube 5x18 alte Art.nr. 990-11050-181€ 1.11
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
786684662Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01€ 2.08
kleine Unterlegscheibe Rb24e
796684864kleine Unterlegscheibe Rb24e€ 2.08
Schraube 6x20 alte Art.nr. 990-11060-201 For Usa
806694934Schraube 6x20 alte Art.nr. 990-11060-201 For Usa€ 1.11
Ring
816695219Ring€ 1.11
Ring
826695183Ring€ 1.11
Schalldämpfer Schutz alte Art.-nr.738-05024-20
836692786Schalldämpfer Schutz alte Art.-nr.738-05024-20€ 25.33
Kabelklemme kpl.
846688004Kabelklemme kpl.€ 1.11
Nicht bestellbar
856698165Nicht bestellbar
Ansaugkrümmerdichtung
1016689888Ansaugkrümmerdichtung€ 1.11
Nicht bestellbar
1026698112Nicht bestellbar
kleine Unterlegscheibe Rb24e
1036684864kleine Unterlegscheibe Rb24e€ 2.08
Schraube 5x25/s alte Art.nr. 994-14050-251
1046695343Schraube 5x25/s alte Art.nr. 994-14050-251€ 1.11
CARBURETOR GASKET (OLD 402-0602K-21/6689836)
1056684615CARBURETOR GASKET (OLD 402-0602K-21/6689836)€ 2.08
Vergaser Since B001001 For Europe
1066690478Vergaser Since B001001 For Europe€ 66.17
Kraftstoffleitung kpl. 3x5x280
1076688172Kraftstoffleitung kpl. 3x5x280€ 3.19
Clip 5.2 alte Art.nr.680-04001-20
1086692311Clip 5.2 alte Art.nr.680-04001-20€ 1.11
Filterpumpen Gehäuse alte Art.nr.675-01630-90
1096692273Filterpumpen Gehäuse alte Art.nr.675-01630-90€ 6.87
Tankdeckel alte Art.nr.595-0144d-90
1106691740Tankdeckel alte Art.nr.595-0144d-90€ 7.34
Tank Comp For Europe
1116697182Tank Comp For Europe€ 22.70
Luftfiltergehäuse
1146690105Luftfiltergehäuse€ 8.14
Drosselventil alte Art.nr. 528-0072z-20
1156691252Drosselventil alte Art.nr. 528-0072z-20€ 6.23
Hülse
1166684858Hülse€ 4.15
Distanzstück Rb24e
1176684859Distanzstück Rb24e€ 2.08
Blow Over Check Board Rb24e
1186684860Blow Over Check Board Rb24e€ 4.15
Filterschwamm Rb24e Neue Art.nr.6684861
1196684861Filterschwamm Rb24e Neue Art.nr.6684861€ 9.10
Filterkappe
1206690153Filterkappe€ 5.59
Luftfilter kpl. Caa-37
1216690028Luftfilter kpl. Caa-37€ 14.37
kleine Unterlegscheibe Rb24e
1226684864kleine Unterlegscheibe Rb24e€ 2.08
Schraube 5x75/s alte Art.nr. 994-14050-571
1236695353Schraube 5x75/s alte Art.nr. 994-14050-571€ 1.11
Nicht bestellbar
1246684625Nicht bestellbar
Recoil Starter Body Ass'y
141A6697645Recoil Starter Body Ass'y€ 21.08
Seilzugstarter Gehäuse alte Art.nr.772-04220-80 T
1426693025Seilzugstarter Gehäuse alte Art.nr.772-04220-80 T€ 13.73
Recoil Starter Body Comp
142A6697646Recoil Starter Body Comp€ 11.34
Starter für Seilhaspel alte Art.nr.769-04220-20 T
1436693007Starter für Seilhaspel alte Art.nr.769-04220-20 T€ 4.79
Starter Rope Reel
143A6697647Starter Rope Reel€ 3.99
Rückholfeder alte Art.nr. 779-04220-20 Till G1055
1446693114Rückholfeder alte Art.nr. 779-04220-20 Till G1055€ 8.78
Nicht bestellbar
144A6697648Nicht bestellbar
Starterkabel alte Art. Nr. 783-04270-20 Till G105
1456693165Starterkabel alte Art. Nr. 783-04270-20 Till G105€ 3.19
Nicht bestellbar
145A6697649Nicht bestellbar
Kappe f. Startergriff alte Art.nr.835-04220-20 Ti
1466693607Kappe f. Startergriff alte Art.nr.835-04220-20 Ti€ 2.24
Startergriff alte Art.nr. 785-04220-20 Till G1055
1476693232Startergriff alte Art.nr. 785-04220-20 Till G1055€ 3.19
Starter Handle
147A6697650Starter Handle€ 2.71
Stellschraube alte Art.nr. 839-04220-20
1486693634Stellschraube alte Art.nr. 839-04220-20€ 1.11
Pumpengehäuse alte Art.nr.575-25152-80 Till U1005
1626691432Pumpengehäuse alte Art.nr.575-25152-80 Till U1005€ 33.09
Membranabdeckung
1636685222Membranabdeckung€ 4.31
Dosiermembrane alte Art.nr474-25001-80. Till B027
1646690827Dosiermembrane alte Art.nr474-25001-80. Till B027€ 11.34
Membran Verpackung
1656685220Membran Verpackung€ 2.24
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
1666684693Membranabdeckung Cg24ekb alte Art.nr.576-25100-20€ 8.30
Pumpendichtung alte Art.nr.577-25100-20
1676691457Pumpendichtung alte Art.nr.577-25100-20€ 6.87
Hauptdüse Nr. 48 alte Art.nr.599-2000w-48
1686691853Hauptdüse Nr. 48 alte Art.nr.599-2000w-48€ 4.31
O-RING (OUD 550-25100-20)
1696684695O-RING (OUD 550-25100-20)€ 4.15
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
1706684696Anschlagring Cg24ekb alte Art.nr. 489-25100-20€ 2.08
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
1716684697Spannschloss Cg24ekb alte Art.nr. 539-25120-20€ 6.23
Drosselschrauben Set Rb24e
1736684870Drosselschrauben Set Rb24e€ 2.08
Kabel Justierer Rb24e
1746684873Kabel Justierer Rb24e€ 6.23
Verschlussmutter Rb24e
1756684872Verschlussmutter Rb24e€ 2.08
Kabel Justierer Rb24e
1766684871Kabel Justierer Rb24e€ 4.15
Filterdichtung Rb24e
1776684875Filterdichtung Rb24e€ 4.15
Schrauben Set alte Art.nr.548-25101-20
1786691312Schrauben Set alte Art.nr.548-25101-20€ 1.11
Sicherungsscheibe Rb24e
1796684874Sicherungsscheibe Rb24e€ 2.08
Schutzsieb Cg24ekb
1816684700Schutzsieb Cg24ekb€ 4.15
Rahmen kpl. schwarz alte Art.nr. 020-31313-80
2016685803Rahmen kpl. schwarz alte Art.nr. 020-31313-80€ 79.79
Spezial Mutter 6
2026685864Spezial Mutter 6€ 1.11
Flachrundkopfschraube 6x16 alte Art.nr. 990-14060
2036694961Flachrundkopfschraube 6x16 alte Art.nr. 990-14060€ 1.11
Schultergurt kpl. alte Art.nr. 022-31322-80
2046685819Schultergurt kpl. alte Art.nr. 022-31322-80€ 11.34
Dämpfungskissen alte Art.nr. 021-31318-80
2056685812Dämpfungskissen alte Art.nr. 021-31318-80€ 27.24
Verbindungselement
2066686241Verbindungselement€ 1.11
Haltering alte Art.nr. 045-31313-20
2076686140Haltering alte Art.nr. 045-31313-20€ 2.24
Schraube 5x35 alte Art.nr. 990-11050-351
2416694901Schraube 5x35 alte Art.nr. 990-11050-351€ 1.11
kleine Unterlegscheibe Rb24e
2426684864kleine Unterlegscheibe Rb24e€ 2.08
Lüftergehäuse
2436685599Lüftergehäuse€ 48.61
Lüfter alte Art.nr. 127-05018-20
2446687170Lüfter alte Art.nr. 127-05018-20€ 23.43
Nicht mehr lieferbar
2456695221Nicht mehr lieferbar
Bolzen 6x30 alte Art.nr. 990-21060-301
2466694990Bolzen 6x30 alte Art.nr. 990-21060-301€ 1.11
Lüftergehäuse
2476685634Lüftergehäuse€ 50.66
Nuss 5 alte Art.nr. 991-01050-012
2486695120Nuss 5 alte Art.nr. 991-01050-012€ 1.11
Schutznetz alte Art.nr. 050-31307-20
2496686260Schutznetz alte Art.nr. 050-31307-20€ 4.79
Blechschraube 5x20 alte Art.nr. 993-11052-011 For
2506695254Blechschraube 5x20 alte Art.nr. 993-11052-011 For€ 1.11
Blasrohr
2516688423Blasrohr€ 16.40
Rohrband alte Art.nr. 100-31310-20
2526686784Rohrband alte Art.nr. 100-31310-20€ 5.59
Schraube 6x30 alte Art.nr. 990-11060-301
2536694940Schraube 6x30 alte Art.nr. 990-11060-301€ 1.11
Ölpapierdichtung alte Art.nr.593-31310-20
2546691701Ölpapierdichtung alte Art.nr.593-31310-20€ 4.95
Nicht bestellbar
2556684792Nicht bestellbar
Spezial Mutter 6
2566685863Spezial Mutter 6€ 1.11
Lüftergehäuse
2576686319Lüftergehäuse€ 5.59
Ring
2586695219Ring€ 1.11
Ring
2596685855Ring€ 1.11
Nicht mehr lieferbar
2606694930Nicht mehr lieferbar
Ring
2616684639Ring€ 2.08
Nicht bestellbar
2626685907Nicht bestellbar
Spezial Mutter 6
2636685864Spezial Mutter 6€ 1.11
O-ring V-70 alte Art.nr. 999-67070-020
2646695686O-ring V-70 alte Art.nr. 999-67070-020€ 3.19
Grundrahmen f. Benzintank alte Art.nr.605-05018-2
2656691957Grundrahmen f. Benzintank alte Art.nr.605-05018-2€ 5.11
Drosselklappenhebel kompl. For Europe
2816685669Drosselklappenhebel kompl. For Europe€ 38.95
Klammerhebel A alte Art.nr. 040-31317-80 For Euro
2826686054Klammerhebel A alte Art.nr. 040-31317-80 For Euro€ 3.19
Klammerhebel B alte Art.nr. 041-31317-20 For Euro
2836686137Klammerhebel B alte Art.nr. 041-31317-20 For Euro€ 3.19
Griffknopf kpl. For Europe
2846689263Griffknopf kpl. For Europe€ 4.31
Griff For Europe
2856688297Griff For Europe€ 9.10
Blechschraube 5x20 alte Art.nr. 993-11052-011 For
2866695254Blechschraube 5x20 alte Art.nr. 993-11052-011 For€ 1.11
Schraube 5x25 alte Art.nr. 994-31050-253 For Euro
2876695456Schraube 5x25 alte Art.nr. 994-31050-253 For Euro€ 1.11
Selbstsichernde Mutter 5 schwarz alte Art.nr. 991
2886695174Selbstsichernde Mutter 5 schwarz alte Art.nr. 991€ 1.11
Stoppschalter alte Art.nr.162-37101-20 For Europe
2896687515Stoppschalter alte Art.nr.162-37101-20 For Europe€ 2.24
Stoppschaltersockel alte Art.nr. 259-37101-20 For
2906688374Stoppschaltersockel alte Art.nr. 259-37101-20 For€ 2.24
Stoppschalter Feder For Europe
2916688385Stoppschalter Feder For Europe€ 2.24
Blechschraube 3x8 alte Art.nr. 993-42030-082 For
2926695275Blechschraube 3x8 alte Art.nr. 993-42030-082 For€ 1.11
Kabel B960m For Europe
2936687892Kabel B960m For Europe€ 4.79
Schutzrohr Cg24eks For Europe
2946684717Schutzrohr Cg24eks For Europe€ 6.23
Drosselklappen-seil alte Art.nr.885-05029-80 For
2956693893Drosselklappen-seil alte Art.nr.885-05029-80 For€ 10.07
Nicht bestellbar
5016684764Nicht bestellbar
Nicht bestellbar
5026694822Nicht bestellbar
Rohr flexibel
5076686796Rohr flexibel€ 16.54
Rohr Drehgelenk alte Art.nr. 102-31310-20
5086686814Rohr Drehgelenk alte Art.nr. 102-31310-20€ 14.79
Rohr gerade (lang) alte Art.nr. 103-31310-20
5096686819Rohr gerade (lang) alte Art.nr. 103-31310-20€ 14.64
Geradrohr, kurz alte Art.nr. 305-31310-20 For Eur
5106688953Geradrohr, kurz alte Art.nr. 305-31310-20 For Eur€ 13.89
Rohr gebogen schwarz alte Art.nr. 104-31310-20
5116686824Rohr gebogen schwarz alte Art.nr. 104-31310-20€ 10.70
Drahtklemme 95 alte Art.nr. 110-31310-21
5126686873Drahtklemme 95 alte Art.nr. 110-31310-21€ 10.70
Drahtklemme 78 alte Art.nr. 111-31305-21
5136686884Drahtklemme 78 alte Art.nr. 111-31305-21€ 9.43
Anlasser-kennzeichnung alte Art.nr.915-71300-20
6016694498Anlasser-kennzeichnung alte Art.nr.915-71300-20€ 1.02
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
