Hikoki RB160EF Zeichnungen und Teile

Auf dem Typenschild sollte die Typenbezeichnung RB160EF stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

Teilezeichnung

Teileliste

Zeichnungen der HIKOKI RB160EF

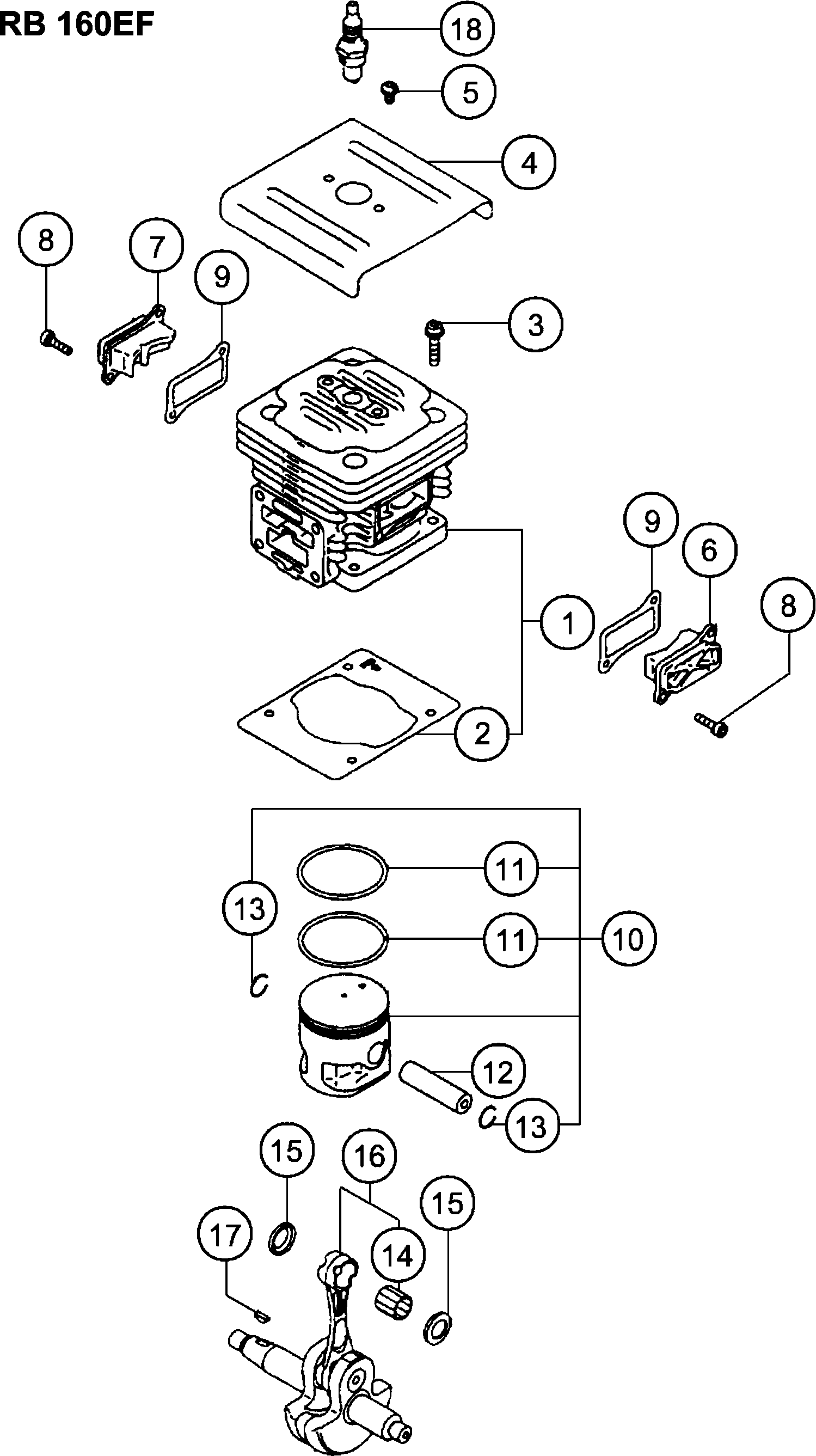

Teilezeichnung 1

Zum Vergrößern anklicken
Vergrößerung im neuen Fenster

Teileliste der Hikoki RB160EF

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.

Zylinder-set alte Art.nr. 001-16005-90
1	6685500	Zylinder-set alte Art.nr. 001-16005-90	€ 233.23
Zylinderdichtung alte Art.nr. 017-16005-20
2	6685757	Zylinderdichtung alte Art.nr. 017-16005-20	€ 4.95
Zylinder Schraube
3	6685846	Zylinder Schraube	€ 1.11
Zylinder Abdeckung
4	6685699	Zylinder Abdeckung	€ 9.10
Schraube alte Art.nr.806-31905-20
5	6693472	Schraube alte Art.nr.806-31905-20	€ 5.43
Anschluß Abdeckung alte Art.nr. 050-16005-20
6	6686257	Anschluß Abdeckung alte Art.nr. 050-16005-20	€ 9.27
Port Abdeckung F alte Art.nr. 051-16005-20
7	6686282	Port Abdeckung F alte Art.nr. 051-16005-20	€ 9.27
Schraube alte Art.nr.808-31905-20
8	6693480	Schraube alte Art.nr.808-31905-20	€ 1.11
Deckeldichtung alte Art.nr. 052-16005-20
9	6686317	Deckeldichtung alte Art.nr. 052-16005-20	€ 3.19
Kolben Set alte Art.nr. 030-16005-90
10	6685906	Kolben Set alte Art.nr. 030-16005-90	€ 23.43
Kolbenring alte Art.nr. 041-16005-20
11	6686136	Kolbenring alte Art.nr. 041-16005-20	€ 13.26
Kolbenbolzen alte Art.nr. 037-16005-20
12	6686022	Kolbenbolzen alte Art.nr. 037-16005-20	€ 13.32
Sicherungsring alte Art.nr. 039-16005-20
13	6686037	Sicherungsring alte Art.nr. 039-16005-20	€ 9.10
Nagellager alte Art.nr. 800-31905-20
14	6693415	Nagellager alte Art.nr. 800-31905-20	€ 69.99
Kolbenbolzen Ring alte Art.nr. 036-16005-20
15	6685996	Kolbenbolzen Ring alte Art.nr. 036-16005-20	€ 3.19
Kurbelwelle kpl. alte Art.nr. 046-16005-80
16	6686239	Kurbelwelle kpl. alte Art.nr. 046-16005-80	€ 241.00
Nicht mehr lieferbar
17	6686458	Nicht mehr lieferbar
Spark Plug Ass'y Cmr7h
18	6699312	Spark Plug Ass'y Cmr7h	€ 25.47
Kurbelgehäuse kpl. alte Art.nr. 072-16005-90
31	6686606	Kurbelgehäuse kpl. alte Art.nr. 072-16005-90	€ 138.06
Dichtung f. Kurbelgehäuse alte Art.nr. 090-16005-
32	6686730	Dichtung f. Kurbelgehäuse alte Art.nr. 090-16005-	€ 4.31
Kugellager 6302c828
33	6693429	Kugellager 6302c828	€ 23.43
Öldichtung Iscd 16278 alte Art.nr. 999-66162-775
34	6695643	Öldichtung Iscd 16278 alte Art.nr. 999-66162-775	€ 12.78
Öldichtung Iscd16428 alte Art.nr. 999-66164-275
35	6695645	Öldichtung Iscd16428 alte Art.nr. 999-66164-275	€ 15.08
Nicht mehr lieferbar
36	6695299	Nicht mehr lieferbar
Schraube
37	6693500	Schraube	€ 1.02
Magnetspulenabdeckung
38	6687984	Magnetspulenabdeckung	€ 4.50
Schraube alte Art.nr.808-31905-20
39	6693480	Schraube alte Art.nr.808-31905-20	€ 1.11
Schraube F 6x45 Torx
40	6693507	Schraube F 6x45 Torx	€ 4.31
Mutter M10 f. Schwungrad
41	6686446	Mutter M10 f. Schwungrad	€ 5.08
Magneto Ass'y Since G001001
42	6699767	Magneto Ass'y Since G001001	€ 229.57
Magneto Rotor Comp.
42A	6699764	Magneto Rotor Comp.	€ 79.35
Nicht bestellbar
43	6687635	Nicht bestellbar
Spark Plug Cap Ass'y
44	6699766	Spark Plug Cap Ass'y	€ 15.37
Gummidichtung
45	6688042	Gummidichtung	€ 1.02
Schraube alte Art.nr.808-31905-20
46	6693480	Schraube alte Art.nr.808-31905-20	€ 1.11
Kabelstopper kpl.
47	6687882	Kabelstopper kpl.	€ 13.42
Starter Riemscheibe alte Art.nr. 798-16005-90
48	6693412	Starter Riemscheibe alte Art.nr. 798-16005-90	€ 23.43
Magneto Ass'y Since G001001
49	6699767	Magneto Ass'y Since G001001	€ 229.57
Ignition Coil Ass'y Since G001001
50	6699765	Ignition Coil Ass'y Since G001001	€ 150.37
Isolator Set
61	6689985	Isolator Set	€ 8.78
Schraube alte Art.nr.807-31905-20
62	6693475	Schraube alte Art.nr.807-31905-20	€ 3.19
Isolator Dichtung
63	6689903	Isolator Dichtung	€ 9.90
Vergaserdichtung Neue Art. Nr.6689850
64	6689850	Vergaserdichtung Neue Art. Nr.6689850	€ 3.19
Schalldämpfer Set alte Art.-nr.705-16005-90
65	6692538	Schalldämpfer Set alte Art.-nr.705-16005-90	€ 97.21
Nicht bestellbar
66	6692704	Nicht bestellbar
Schalldämpfer Bolzen alte Art.nr. 750-16005-20
67	6692882	Schalldämpfer Bolzen alte Art.nr. 750-16005-20	€ 5.43
Schraube D 6x14torx alte Art.nr. 809-31905-20
68	6693488	Schraube D 6x14torx alte Art.nr. 809-31905-20	€ 5.43
Schalldämpferdichtung alte Art.-nr.737-16005-20
69	6692752	Schalldämpferdichtung alte Art.-nr.737-16005-20	€ 12.78
Vergaser Set Wya56 Since C250701 For Europe
71	6690527	Vergaser Set Wya56 Since C250701 For Europe	€ 297.36
Erdungskabel B For Europe
72	6688465	Erdungskabel B For Europe	€ 6.39
Spezialreingungsbolzen Since C250701 For Europe
73	6690387	Spezialreingungsbolzen Since C250701 For Europe	€ 2.24
Filterdichtung Since C250701 For Europe
74	6690677	Filterdichtung Since C250701 For Europe	€ 8.30
Kontrollschild alte Art.nr.476-16006-20 Since C25
75	6690852	Kontrollschild alte Art.nr.476-16006-20 Since C25	€ 13.42
Filterkappe kpl. Since C250701 For Europe
76	6690055	Filterkappe kpl. Since C250701 For Europe	€ 13.42
Luftfiltergehäuse kpl. Since C250701 For Europe
77	6690060	Luftfiltergehäuse kpl. Since C250701 For Europe	€ 27.24
Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2
78	6693532	Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2	€ 2.24
Vergasergehäuse
80	6688034	Vergasergehäuse	€ 2.90
Nicht mehr lieferbar
83	6693582	Nicht mehr lieferbar
Schalldämpfer Set alte Art.-nr.704-16005-90
84	6692505	Schalldämpfer Set alte Art.-nr.704-16005-90	€ 114.78
Seilzugstarter Gehäuse alte Art.nr. 762-16005-90
111	6692999	Seilzugstarter Gehäuse alte Art.nr. 762-16005-90	€ 69.99
Seilhaspel alte Art.nr.768-16005-20
112	6693006	Seilhaspel alte Art.nr.768-16005-20	€ 13.42
Rückholfeder
113	6693127	Rückholfeder	€ 23.43
Ring
114	6693255	Ring	€ 5.43
Klemmfeder alte Art.nr. 836-16005-20
115	6693619	Klemmfeder alte Art.nr. 836-16005-20	€ 4.31
Klemmplatte alte Art.nr. 837-16005-20
116	6693631	Klemmplatte alte Art.nr. 837-16005-20	€ 19.47
Ring
117	6693427	Ring	€ 3.19
Paßschraube alte Art.nr. 839-16005-20
118	6693640	Paßschraube alte Art.nr. 839-16005-20	€ 4.31
Seil alte Art-nr.783-16005-20
119	6693181	Seil alte Art-nr.783-16005-20	€ 7.34
Startergriff alte Art.nr. 6693245
120	6693245	Startergriff alte Art.nr. 6693245	€ 9.90
Kappe f. Startergriff alte Art.nr.833-16005-20
121	6693605	Kappe f. Startergriff alte Art.nr.833-16005-20	€ 4.31
Schraube 5x16new alte Art.nr. 812-31905-20
122	6693522	Schraube 5x16new alte Art.nr. 812-31905-20	€ 2.24
Pumpengehäuse alte Art.nr.575-25292-90
131	6691436	Pumpengehäuse alte Art.nr.575-25292-90	€ 134.30
Schutzsieb Cg24ekb
132	6684700	Schutzsieb Cg24ekb	€ 4.15
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
133	6684687	Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8	€ 15.81
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
134	6684688	Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2	€ 8.30
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
135	6684689	Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20	€ 6.23
Sicherungsscheibe Rb24e
136	6684874	Sicherungsscheibe Rb24e	€ 2.08
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
137	6684697	Spannschloss Cg24ekb alte Art.nr. 539-25120-20	€ 6.23
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
138	6684696	Anschlagring Cg24ekb alte Art.nr. 489-25100-20	€ 2.08
Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20
139	6684692	Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20	€ 28.25
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
140	6684693	Membranabdeckung Cg24ekb alte Art.nr.576-25100-20	€ 8.30
Membrandichtung Cg24ekb alte Art.nr.475-25153-20
141	6684691	Membrandichtung Cg24ekb alte Art.nr.475-25153-20	€ 8.30
Dosiermembrane alte Art.nr.474-25241-80
142	6690830	Dosiermembrane alte Art.nr.474-25241-80	€ 11.50
Drosselschrauben Set Rb24e
143	6684870	Drosselschrauben Set Rb24e	€ 2.08
Kabel Justierer Rb24e
144	6684873	Kabel Justierer Rb24e	€ 6.23
Verschlussmutter Rb24e
145	6684872	Verschlussmutter Rb24e	€ 2.08
Kabel Justierer Rb24e
146	6684871	Kabel Justierer Rb24e	€ 4.15
Filterdichtung
147	6690186	Filterdichtung	€ 3.19
Stellschraube Cg24ekb alte Art.nr. 548-25151-20
148	6684699	Stellschraube Cg24ekb alte Art.nr. 548-25151-20	€ 2.08
Nicht mehr lieferbar
149	6691858	Nicht mehr lieferbar
O-RING (OUD 550-25100-20)
150	6684695	O-RING (OUD 550-25100-20)	€ 4.15
Nicht mehr lieferbar
161	6685805	Nicht mehr lieferbar
Dämpfungskissen alte Art.nr. 021-31905-20
162	6685814	Dämpfungskissen alte Art.nr. 021-31905-20	€ 58.42
Clip f. Dämpfungskissen alte Art.nr. 046-31905-20
163	6686243	Clip f. Dämpfungskissen alte Art.nr. 046-31905-20	€ 3.19
Schulterband alte Art.nr. 022-31906-20
164	6685821	Schulterband alte Art.nr. 022-31906-20	€ 31.18
Gummipuffer alte Art.nr. 030-31905-80
165	6685910	Gummipuffer alte Art.nr. 030-31905-80	€ 34.99
Ring
166	6692961	Ring	€ 1.00
Schraube alte Art.nr.817-31905-20
167	6693549	Schraube alte Art.nr.817-31905-20	€ 2.90
Schraube M 5x16 Torx alte Art:nr.825-31905-20
168	6693571	Schraube M 5x16 Torx alte Art:nr.825-31905-20	€ 5.43
Dämpfungskissen alte Art.nr. 031-31905-80
169	6685960	Dämpfungskissen alte Art.nr. 031-31905-80	€ 37.04
Nicht mehr lieferbar
170	6685967	Nicht mehr lieferbar
Betriebskessel alte Art.nr. 590-16005-90
171	6696103	Betriebskessel alte Art.nr. 590-16005-90	€ 128.26
Tankdeckel alte Art.nr.595-16005-90
172	6691773	Tankdeckel alte Art.nr.595-16005-90	€ 13.76
Kette f. Tankkappe alte Art.nr.626-16005-20
173	6692054	Kette f. Tankkappe alte Art.nr.626-16005-20	€ 2.24
Kraftstoffleitung kpl.
174	6688175	Kraftstoffleitung kpl.	€ 16.99
Filterpumpen Gehäuse alte Art.nr.675-01630-90
175	6692273	Filterpumpen Gehäuse alte Art.nr.675-01630-90	€ 6.87
Clip Cg24ekb
176	6684619	Clip Cg24ekb	€ 2.08
Bolzen
177	6691980	Bolzen	€ 4.94
Clip alte Art.nr.680-31905-20
178	6692321	Clip alte Art.nr.680-31905-20	€ 2.24
Gurt kpl. alte Art.nr. 035-31907-90 For Europe
179	6685988	Gurt kpl. alte Art.nr. 035-31907-90 For Europe	€ 37.13
Nicht mehr lieferbar
191	6685604	Nicht mehr lieferbar
Nicht mehr lieferbar
192	6685636	Nicht mehr lieferbar
Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2
193	6693532	Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2	€ 2.24
Nicht mehr lieferbar
194	6688426	Nicht mehr lieferbar
O-ring G-95 alte Art.nr. 999-67095-010
195	6695687	O-ring G-95 alte Art.nr. 999-67095-010	€ 3.19
Lüftergehäuse
196	6687291	Lüftergehäuse	€ 5.43
Nicht bestellbar
197	6696987	Nicht bestellbar
Ansaugabdeckung alte Art.nr. 054-31905-80
198	6686342	Ansaugabdeckung alte Art.nr. 054-31905-80	€ 21.30
Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2
199	6693532	Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2	€ 2.24
Kabelklemme
200	6688014	Kabelklemme	€ 1.02
Schraube Jm5x14new alte Art.nr.815-31905-20
201	6693536	Schraube Jm5x14new alte Art.nr.815-31905-20	€ 5.43
Röhre
202	6688545	Röhre	€ 3.19
Nicht mehr lieferbar
203	6687175	Nicht mehr lieferbar
Schraube K 6x35torx
204	6693543	Schraube K 6x35torx	€ 4.36
Schalldämpferschutz alte Art.-nr.738-16005-20
205	6692825	Schalldämpferschutz alte Art.-nr.738-16005-20	€ 81.70
Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2
206	6693532	Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2	€ 2.24
Nicht mehr lieferbar
207	6686265	Nicht mehr lieferbar
Nicht mehr lieferbar
208	6685843	Nicht mehr lieferbar
Filtergehäuse Since C250701 For Europe
209	6690136	Filtergehäuse Since C250701 For Europe	€ 40.85
Filterabdeckung
210	6690425	Filterabdeckung	€ 70.68
Filterabdeckung
211	6690812	Filterabdeckung	€ 7.99
Filterknopf alte Art.nr.861-31907-80 Since C25070
213	6693664	Filterknopf alte Art.nr.861-31907-80 Since C25070	€ 10.60
Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2
214	6693532	Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2	€ 2.24
Filter Element
215	6690073	Filter Element	€ 46.71
Filter Element
216	6690078	Filter Element	€ 29.28
Filterrohr Since C250701 For Europe
217	6690207	Filterrohr Since C250701 For Europe	€ 37.04
Klemme alte Art.nr. 771-31907-20 Since C250701 Fo
218	6693016	Klemme alte Art.nr. 771-31907-20 Since C250701 Fo	€ 6.39
Klemme alte Art.nr.770-31907-20 Since C250701 For
219	6693013	Klemme alte Art.nr.770-31907-20 Since C250701 For	€ 11.91
Schraube N 5x20 Torx alte Art.nr.826-31905-20
220	6693576	Schraube N 5x20 Torx alte Art.nr.826-31905-20	€ 4.94
Griff Mutter M5
221	6688542	Griff Mutter M5	€ 2.03
Drosselklappenhebel
241	6693782	Drosselklappenhebel	€ 159.44
Griff
242	6688302	Griff	€ 21.53
Griff kpl.
243	6688384	Griff kpl.	€ 21.53
Schraube alte Art.nr.806-31906-20
244	6693473	Schraube alte Art.nr.806-31906-20	€ 1.11
Drosselklappenhebel
245	6688390	Drosselklappenhebel	€ 4.79
Hebel
246	6688312	Hebel	€ 4.31
Hebelachse
247	6689297	Hebelachse	€ 13.42
Nicht bestellbar
248	6688256	Nicht bestellbar
Nicht mehr lieferbar
249	6693646	Nicht mehr lieferbar
Nicht mehr lieferbar
250	6691213	Nicht mehr lieferbar
Anschlagring 6 alte Art.nr. 993-54006-002
251	6695306	Anschlagring 6 alte Art.nr. 993-54006-002	€ 1.11
Stoppschalter kpl. alte Art.nr. 162-16005-20
252	6687508	Stoppschalter kpl. alte Art.nr. 162-16005-20	€ 4.31
Stoppschalter Feder
253	6688382	Stoppschalter Feder	€ 6.07
Schraube alte Art.nr.807-31906-20
254	6693476	Schraube alte Art.nr.807-31906-20	€ 1.11
Leitung W1150m alte Art.nr. 173-16005-80
255	6687788	Leitung W1150m alte Art.nr. 173-16005-80	€ 6.23
Leitung B1100m alte Art.nr. 174-16005-80
256	6687790	Leitung B1100m alte Art.nr. 174-16005-80	€ 6.23
Drosselklappen-seil alte Art.nr.885-31906-80
257	6693938	Drosselklappen-seil alte Art.nr.885-31906-80	€ 18.89
Schutzrohr 7x940l alte Art.nr. 164-07094-00
258	6687548	Schutzrohr 7x940l alte Art.nr. 164-07094-00	€ 2.24
Flügelschraube 6x50 alte Art.nr. 990-60060-501
259	6695096	Flügelschraube 6x50 alte Art.nr. 990-60060-501	€ 2.24
Verschlussmutter 5 alte Art.nr. 991-41060-022
260	6695146	Verschlussmutter 5 alte Art.nr. 991-41060-022	€ 1.11
Klemme
261	6688222	Klemme	€ 14.21
Rohr flexibel alte Art.nr. 101-31905-20
501	6686798	Rohr flexibel alte Art.nr. 101-31905-20	€ 16.25
Rohr Drehgelenk alte Art.nr. 102-31905-20
502	6686816	Rohr Drehgelenk alte Art.nr. 102-31905-20	€ 31.18
Rohr gerade
503	6686821	Rohr gerade	€ 11.98
Geradrohr, kurz alte Art.nr. 305-31905-21
504	6688955	Geradrohr, kurz alte Art.nr. 305-31905-21	€ 21.53
Rohr Band 96 alte Art.nr. 100-31905-20
505	6686786	Rohr Band 96 alte Art.nr. 100-31905-20	€ 4.31
Bogenrohr 115
506	6688416	Bogenrohr 115	€ 4.31
Nicht bestellbar
507	6684766	Nicht bestellbar
Kombi Steckschlüssel 19x16 alte Art.nr.6693652
508	6693652	Kombi Steckschlüssel 19x16 alte Art.nr.6693652	€ 12.78
Starter Kennzeichnung alte Art.nr. 915-31908-20
601	6696394	Starter Kennzeichnung alte Art.nr. 915-31908-20	€ 1.91

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
