Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki RB24E'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

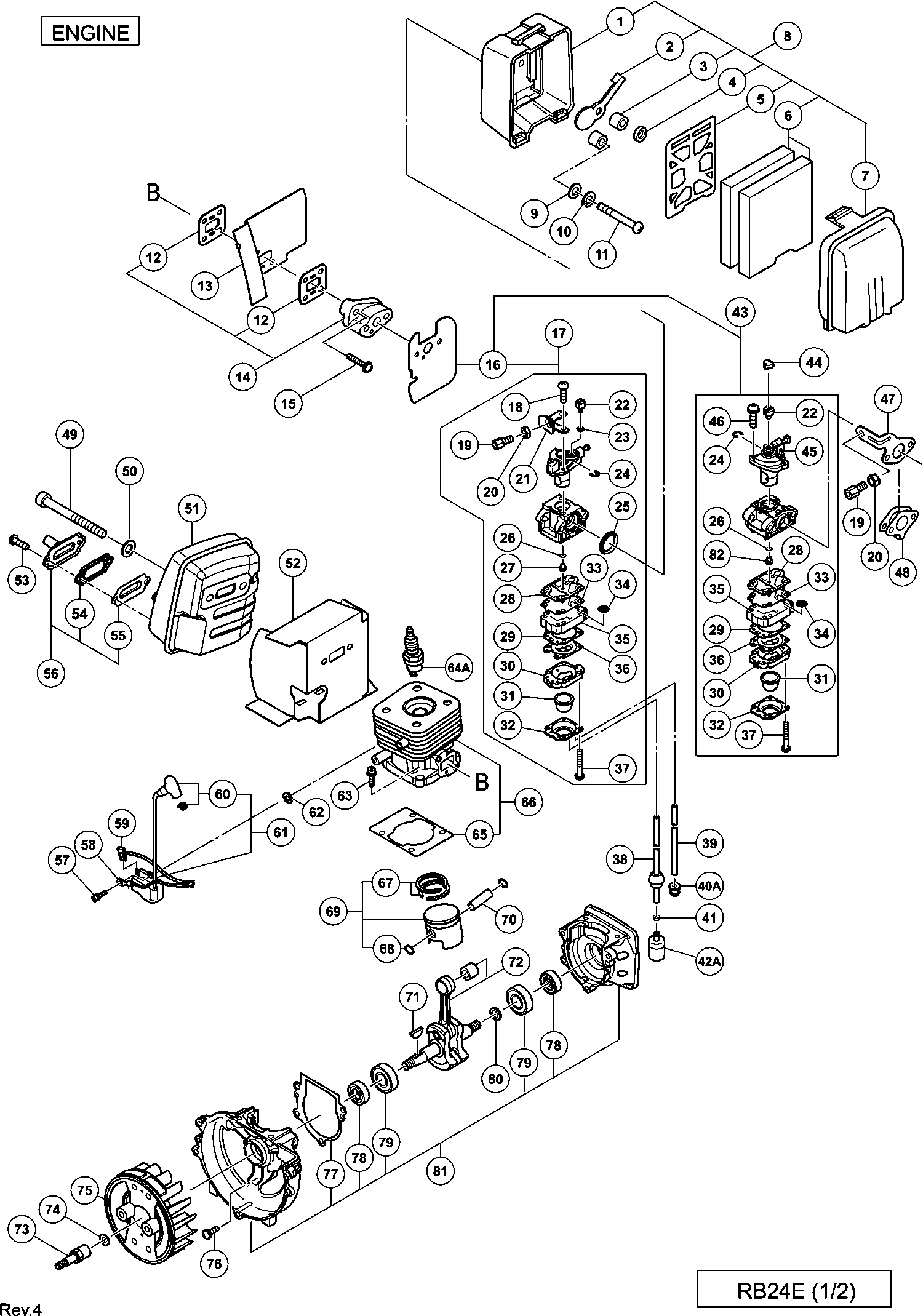

Zeichnungen der Hikoki RB24E
Teileliste der Hikoki RB24E
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Luftfiltergehäuse Rb24e | ||||
| 1 | 6684856 | 14.85 | 17.67 | |
| Drosselventil Rb24e | ||||
| 2 | 6684857 | 10.23 | 12.17 | |
| Hülse | ||||
| 3 | 6684858 | 4.29 | 5.10 | |
| Distanzstück Rb24e | ||||
| 4 | 6684859 | 2.15 | 2.56 | |
| Blow Over Check Board Rb24e | ||||
| 5 | 6684860 | 4.29 | 5.10 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 6 | 6684861 | |||
| Filterkappe Rb24e | ||||
| 7 | 6684862 | 4.29 | 5.10 | |
| Luftfilter Rb24e Includ.7,84 | ||||
| 8 | 6684863 | 19.96 | 23.76 | |
| Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01 | ||||
| 9 | 6684662 | 2.15 | 2.56 | |
| kleine Unterlegscheibe Rb24e | ||||
| 10 | 6684864 | 2.15 | 2.56 | |
| Schraube Cg24ekb nicht mehr lieferbar! alte Art.n | ||||
| 11 | 6684660 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 6684865 | |||
| Trennblech Rb24e | ||||
| 13 | 6684866 | 4.29 | 5.10 | |
| Isolator Set Rb24e Includ.12 | ||||
| 14 | 6684867 | 11.55 | 13.74 | |
| Sechskantbolzen Cg24ekb | ||||
| 15 | 6684617 | 2.15 | 2.56 | |
| Vergaserdichtung Rb24e | ||||
| 16 | 6684868 | 3.90 | 4.64 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 17 | 6684869 | |||
| Drosselschrauben Set Rb24e | ||||
| 18 | 6684870 | 2.15 | 2.56 | |
| Kabel Justierer Rb24e | ||||
| 19 | 6684871 | 4.29 | 5.10 | |
| Verschlussmutter Rb24e | ||||
| 20 | 6684872 | 2.15 | 2.56 | |
| Kabel Justierer Rb24e | ||||
| 21 | 6684873 | 6.44 | 7.66 | |
| Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | ||||
| 22 | 6684697 | 6.44 | 7.66 | |
| Sicherungsscheibe Rb24e | ||||
| 23 | 6684874 | 2.15 | 2.56 | |
| Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
| 24 | 6684696 | 2.15 | 2.56 | |
| Filterdichtung Rb24e | ||||
| 25 | 6684875 | 4.29 | 5.10 | |
| O-RING (ALT 550-25100-20) | ||||
| 26 | 6684695 | 4.29 | 5.10 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 27 | 6684876 | |||
| Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | ||||
| 28 | 6684692 | 29.19 | 34.73 | |
| Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | ||||
| 29 | 6684691 | 8.58 | 10.20 | |
| Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8 | ||||
| 30 | 6684687 | 16.34 | 19.44 | |
| Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | ||||
| 31 | 6684689 | 6.44 | 7.66 | |
| Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | ||||
| 32 | 6684688 | 8.58 | 10.20 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 33 | 6684693 | 8.58 | 10.20 | |
| Schutzsieb Cg24ekb | ||||
| 34 | 6684700 | 4.29 | 5.10 | |
| Pumpengehäuse Rb24e | ||||
| 35 | 6684879 | 62.16 | 73.97 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 36 | 6684690 | |||
| Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | ||||
| 37 | 6684699 | 2.15 | 2.56 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 38 | 6684618 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 39 | 6684880 | |||
| Rückkehr Dichtung (alt 6684627) | ||||
| 40A | 6697846 | 1.04 | 1.23 | |
| Clip Cg24ekb | ||||
| 41 | 6684619 | 2.15 | 2.56 | |
| Pumpenfilter | ||||
| 42A | 6600351 | 2.70 | 3.21 | |
| Vergaser Set Wyl266 Includ.16,22,24,26,28,29,31-3 | ||||
| 43 | 6684882 | 70.33 | 83.69 | |
| Vergaser Set Wyl260 Includ.16,22,24,26,28-37,45,4 | ||||
| 43 | 6684881 | 66.40 | 79.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 44 | 6684628 | |||
| Drosselventil Till B023800 | ||||
| 45 | 6684883 | 18.75 | 22.31 | |
| Drosselschrauben Set Cg24ekb alte Art.nr. 548-251 | ||||
| 46 | 6684698 | 4.29 | 5.10 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 47 | 6684884 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 48 | 6684885 | |||
| Sechskantbolzen Cg24ekb | ||||
| 49 | 6684638 | 2.15 | 2.56 | |
| Ring | ||||
| 50 | 6684639 | 2.15 | 2.56 | |
| Schalldämpfer Rb24e Neue Art.-nr. 6684886 For Eur | ||||
| 51 | 6684886 | 77.69 | 92.45 | |
| Auspufftopf Comp For Asia,aus,nzl | ||||
| 51 | 6684887 | 16.94 | 20.16 | |
| Isolator Rb24e | ||||
| 52 | 6684888 | 19.96 | 23.76 | |
| Schraube Cg24ekb alte Art.nr. 994-36040-081 | ||||
| 53 | 6684651 | 2.15 | 2.56 | |
| Funkenfänger Rb24e | ||||
| 54 | 6684889 | 4.29 | 5.10 | |
| Schalldämpfer Rb24e | ||||
| 55 | 6684890 | 1.95 | 2.32 | |
| Auspuff Rb24e Includ.54,55 | ||||
| 56 | 6684891 | 8.58 | 10.20 | |
| Sechskantbolzen Cg24ekb Till H124040 | ||||
| 57 | 6684599 | 2.15 | 2.56 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 58 | 6684892 | |||
| Kabelstopper Rb24e | ||||
| 59 | 6684893 | 2.15 | 2.56 | |
| Steckerkappe Rb24e | ||||
| 60 | 6684894 | 8.58 | 10.20 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 6684895 | |||
| Unterlegscheibe Cg24ekb | ||||
| 62 | 6684600 | 2.15 | 2.56 | |
| Sechskantbolzen Cg24ekb | ||||
| 63 | 6684586 | 2.15 | 2.56 | |
| Zündkerze Bmr7a | ||||
| 64A | 6699316 | 8.91 | 10.61 | |
| Zylinderdichtung Rb24e | ||||
| 65 | 6684896 | 2.15 | 2.56 | |
| Zylinder Set Rb24e Includ.65 | ||||
| 66 | 6684897 | 77.74 | 92.51 | |
| Kolbenring Cg24ekb | ||||
| 67 | 6684588 | 8.58 | 10.20 | |
| Kolbenstift Cg24ekb | ||||
| 68 | 6684590 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 69 | 6684898 | |||
| Kolbenstift Cg24ekb | ||||
| 70 | 6684591 | 4.29 | 5.10 | |
| Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20 | ||||
| 71 | 6684899 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 72 | 6684900 | |||
| Unterlegscheibe Cg24ekb Neue Art.nr. 6684611 | ||||
| 74 | 6684611 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 75 | 6684902 | |||
| Sechskantbolzen Rb24e | ||||
| 76 | 6684903 | 2.15 | 2.56 | |
| Kurbelgehäuse Rb24e | ||||
| 77 | 6684904 | 2.15 | 2.56 | |
| Öldichtung Cg24ekb | ||||
| 78 | 6684607 | 4.29 | 5.10 | |
| Kugellager Cg24ekb | ||||
| 79 | 6684608 | 3.80 | 4.52 | |
| Getriebewelle Cg24ekb | ||||
| 80 | 6684604 | 2.15 | 2.56 | |
| Getriebewelle Cg24ekb | ||||
| 80 | 6684605 | 2.15 | 2.56 | |
| Kurbelgehäuse Rb24e Since D038601 | ||||
| 81 | 6684905 | 54.45 | 64.80 | |
| Hauptdüse Nr. 39 | ||||
| 82 | 6684878 | 4.45 | 5.30 | |
| Hauptdüse Nr. 37 For Asia | ||||
| 82 | 6684877 | 3.30 | 3.93 | |
| Lüfterkopfrohr Rb24e | ||||
| 121 | 6684906 | 18.75 | 22.31 | |
| Röhre | ||||
| 122 | 6684907 | 15.58 | 18.53 | |
| Drosselklappendraht 235+92 For Europe,usa | ||||
| 123 | 6684908 | 6.44 | 7.66 | |
| Drosselklappendraht 245+93 For Asia,aus,nzl | ||||
| 123 | 6684909 | 3.30 | 3.93 | |
| Drosselklappenhebel Rb24e | ||||
| 124 | 6684910 | 2.15 | 2.56 | |
| Stopp Schalter Rb24e | ||||
| 125 | 6684911 | 11.55 | 13.74 | |
| Sciherheitsblatt Rb24e | ||||
| 126 | 6684912 | 2.15 | 2.56 | |
| Schraube Rb24e | ||||
| 127 | 6684913 | 2.15 | 2.56 | |
| Stop-Taste (rot) | ||||
| 128A | 6698995 | 1.04 | 1.23 | |
| Stoppschalter Rb24e | ||||
| 129 | 6684915 | 3.90 | 4.64 | |
| Schalldämpfer Set Rb24e | ||||
| 130 | 6684916 | 28.44 | 33.84 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 131 | 302089 | 1.05 | 1.25 | |
| Kopfschraube Rb24e | ||||
| 132 | 317751 | 2.70 | 3.21 | |
| Geschwindigkeitshebel | ||||
| 133 | 6684917 | 2.15 | 2.56 | |
| Unterlegscheibe Rb24e | ||||
| 134 | 6684918 | 2.15 | 2.56 | |
| Nylon Mutter M5 | ||||
| 135 | 305491 | 1.65 | 1.96 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 136 | 938307 | 2.13 | 2.53 | |
| Unterstützungsgriff Rb24e | ||||
| 137 | 6684919 | 10.23 | 12.17 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 138 | 302089 | 1.05 | 1.25 | |
| Spannbolzen Rb24e | ||||
| 139 | 6684920 | 8.58 | 10.20 | |
| Schutznetz Rb24e | ||||
| 140 | 6684921 | 15.58 | 18.53 | |
| Microschalter Rb24e | ||||
| 141 | 6684922 | 13.70 | 16.30 | |
| Difusor Behälter alte Art.nr. 052-31870-21 | ||||
| 142A | 6696390 | 51.84 | 61.69 | |
| Sicherungsmutter M5 (10st) | ||||
| 143 | 949566 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 145 | 6684924 | |||
| Ventilator (1) | ||||
| 146 | 6684925 | 14.19 | 16.88 | |
| Ring | ||||
| 147 | 6684926 | 1.95 | 2.32 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 148 | 6684927 | |||
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 149 | 302089 | 1.05 | 1.25 | |
| Unterlegscheibe Rb24e | ||||
| 150 | 6684918 | 2.15 | 2.56 | |
| Gehäsusefeder Set Rb24e | ||||
| 151 | 6684928 | 20.73 | 24.66 | |
| Schalterabdeckung Rb24e | ||||
| 152 | 6684929 | 2.15 | 2.56 | |
| Feder Rb24e | ||||
| 153 | 6684930 | 2.15 | 2.56 | |
| Bolzen Rb24e | ||||
| 154 | 6684931 | 8.58 | 10.20 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 155 | 302089 | 1.05 | 1.25 | |
| U-mutter Rb24e | ||||
| 156 | 6684932 | 2.15 | 2.56 | |
| Häcksler Rb24e | ||||
| 157 | 6684933 | 9.30 | 11.07 | |
| Sechskantbolzen Rb24e | ||||
| 158 | 6684934 | 2.15 | 2.56 | |
| Federscheibe Cg24ekd | ||||
| 159 | 6684834 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 160 | 6696392 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 161A | 6698402 | |||
| Tankdeckelkette | ||||
| 162A | 6698732 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 164 | 6684936 | |||
| Starterscheibe Rb24e Till Eo99999 | ||||
| 181 | 6684937 | 6.44 | 7.66 | |
| Seilzugstartergehäuse Rb24e Includ.183-190 Till E | ||||
| 182 | 6684938 | 23.45 | 27.91 | |
| Einstellschraube (alte 839-03045-20) | ||||
| 183 | 6684679 | 2.15 | 2.56 | |
| Seilzug Strebe Rb24e Till Eo99999 | ||||
| 184 | 6684939 | 2.15 | 2.56 | |
| Schwenkhebel Rb24e Till Eo99999 | ||||
| 185 | 6684940 | 2.15 | 2.56 | |
| Starter f. Seilhaspel Rb24e Since En90001(till 10 | ||||
| 186 | 6684941 | 6.44 | 7.66 | |
| Rückholfeder Rb24e Till Eo99999 | ||||
| 187 | 6684942 | 9.40 | 11.19 | |
| Seil Till Eo99999 | ||||
| 188 | 6684943 | 4.29 | 5.10 | |
| Seilzugstarter Gehäuse Rb24e Since En90001(till 1 | ||||
| 189 | 6684944 | 17.24 | 20.51 | |
| Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | ||||
| 190 | 6684680 | 2.15 | 2.56 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15 | ||||
| 191 | 6684682 | 2.15 | 2.56 | |
| Starter Markierung Rb24e (till 10.2012 For Aus) | ||||
| 192 | 6684945 | 4.29 | 5.10 | |
| Riemenscheibe Till 7.2014 | ||||
| 193A | 6696471 | 5.10 | 6.07 | |
| Seilzugstartergehäuse Includ.60-63 Till 7.2014 | ||||
| 194 | 6696572 | 10.20 | 12.14 | |
| Stellschraube alte Art.nr. 839-02010-20 Till 7.20 | ||||
| 195 | 6693633 | 1.15 | 1.37 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 197 | 6684675 | 11.55 | 13.74 | |
| Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2 | ||||
| 198 | 6693168 | 2.31 | 2.75 | |
| Startergriff alte Art.nr.785-01620-20 Till 7.2014 | ||||
| 200 | 6693227 | 3.30 | 3.93 | |
| Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | ||||
| 201 | 6684681 | 13.20 | 15.71 | |
| Seilzugstarter Gehäuse alte Art.nr. 762-0735a-90 | ||||
| 202A | 6692993 | 24.20 | 28.80 | |
| NOCKENPLATTE | ||||
| 203A | 6699996 | 2.55 | 3.03 | |
| Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | ||||
| 204 | 6684677 | 8.58 | 10.20 | |
| Starter Seilrolle | ||||
| 205A | 6699997 | 8.41 | 10.01 | |
| Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo | ||||
| 206 | 6684674 | 4.29 | 5.10 | |
| Anlasser alte Art.nr. 772-0735a-80 Since 11.2012 | ||||
| 207 | 6693041 | 8.85 | 10.53 | |
| Nockenplatte Ass'y | ||||
| 209 | 6699691 | 6.10 | 7.26 | |
| Combi Box Spanner 13x19 Plus Except For Usa,can | ||||
| 501 | 6684979 | 4.29 | 5.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 6684946 | |||
| gebogenes Rohr | ||||
| 503 | 6684947 | 10.73 | 12.76 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 6684948 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 6684946 | |||
| gebogenes Rohr | ||||
| 602 | 6684947 | 10.73 | 12.76 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 6684948 | |||
