Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki RP35YB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

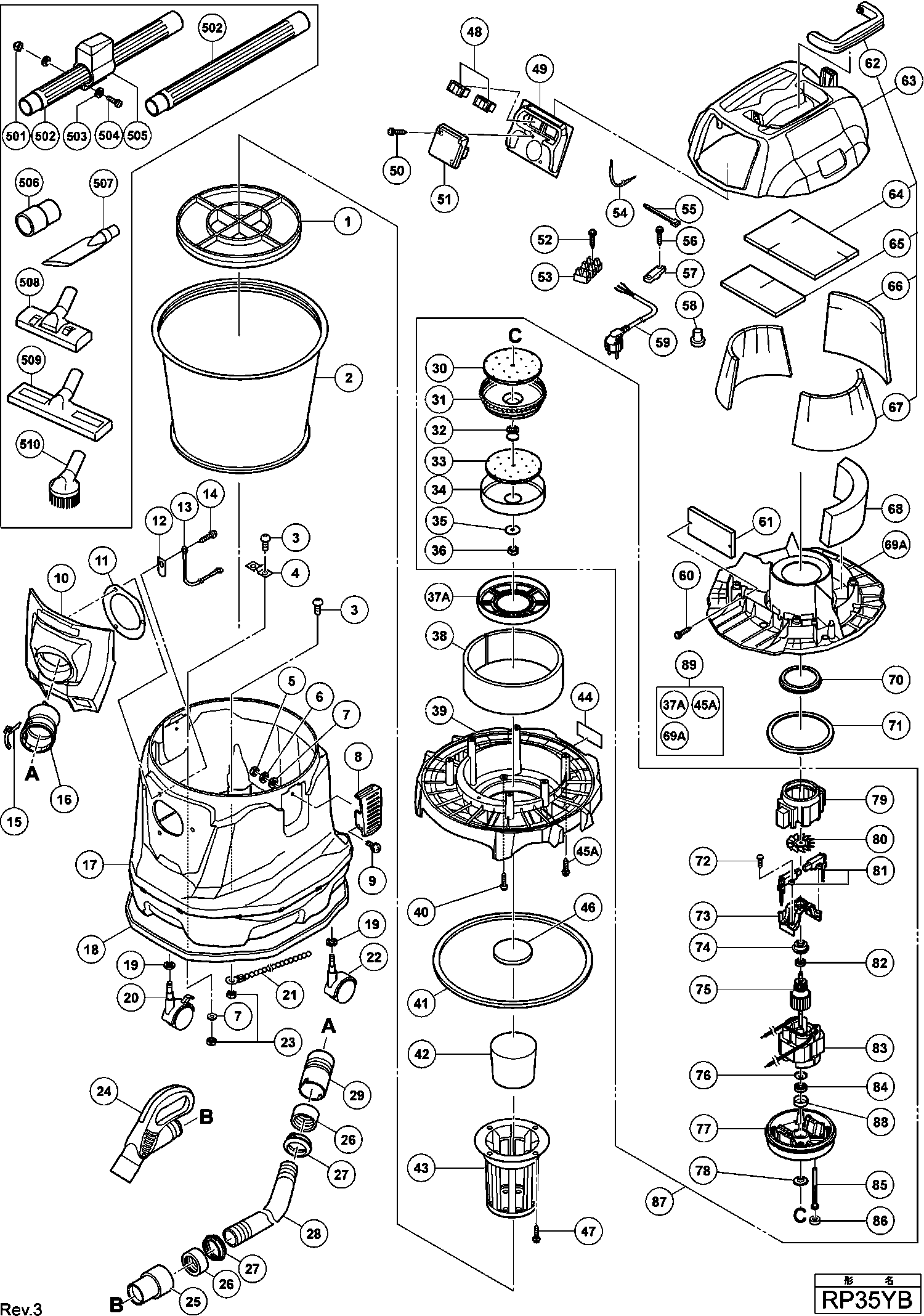

Zeichnungen der Hikoki RP35YB
Teileliste der Hikoki RP35YB
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Filterkäfig | ||||
1 | 325869 | 15.13 | 18.00 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
2 | 325626 | |||
Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
3 | 949216 | 1.05 | 1.25 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
4 | 321075 | |||
Sechskant-Kappenmutter M4 | ||||
5 | 311839 | 1.05 | 1.25 | |
Federscheibe M4 (10st) | ||||
6 | 949453 | 1.05 | 1.25 | |
Unterlegscheibe M4 (10st) | ||||
7 | 949423 | 1.05 | 1.25 | |
Klemmbügel | ||||
8A | 325867 | 8.70 | 10.35 | |
Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
9 | 949217 | 1.05 | 1.25 | |
Vorderer Deckel | ||||
10 | 325972 | 18.56 | 22.09 | |
Dichtung | ||||
11 | 325862 | 4.65 | 5.53 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
12A | 334575 | |||
Verbinderkabel | ||||
13 | 325871 | 3.15 | 3.75 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
14 | 307811 | |||
Schlauchstopper | ||||
15 | 321014 | 1.65 | 1.96 | |
Schlauchstutzen | ||||
16 | 325864 | 14.85 | 17.67 | |
Tank (pls) | ||||
17 | 325860 | 116.74 | 138.92 | |
Stoßfänger (a) | ||||
18 | 325906 | 12.75 | 15.17 | |
Unterlegscheibe M8 (10st), C8fshe, C8fse | ||||
19 | 949433 | 1.05 | 1.25 | |
Lenkrolle D50 (mit Stopper) | ||||
20 | 325859 | 7.05 | 8.39 | |
Erden Kette | ||||
21 | 325870 | 1.65 | 1.96 | |
Lenkrolle D50 | ||||
22 | 325858 | 6.75 | 8.03 | |
Mutter M4 (10 Stück) | ||||
23 | 949554 | 1.05 | 1.25 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
24 | 325901 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
25 | 320986 | |||
Schraubenring | ||||
26 | 321065 | 6.30 | 7.50 | |
Klemmring | ||||
27 | 321066 | 1.65 | 1.96 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
28 | 328684 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
29 | 320985 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
30 | 326218 | |||
Halter (a) H90sc/se | ||||
31 | 326225 | 23.65 | 28.14 | |
Distanzring | ||||
32 | 326226 | 7.50 | 8.92 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
33 | 326217 | |||
Puffer (b) G18u/ua/ub u.a. For Noise Suppressor | ||||
34 | 326227 | 13.95 | 16.60 | |
Unterlegscheibe | ||||
35 | 326228 | 1.80 | 2.14 | |
Klemmutter M8 (10st) | ||||
36 | 949568 | 1.50 | 1.78 | |
Tragring (b) Seit 4.2012 | ||||
37A | 334977 | 13.75 | 16.36 | |
Motorgrundfilter | ||||
38 | 325875 | 9.75 | 11.60 | |
Motorgehäuse | ||||
39 | 325872 | 65.45 | 77.89 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
40 | 307811 | |||
Motorbasis Verpackung | ||||
41 | 325873 | 6.53 | 7.76 | |
Schwimmer | ||||
42 | 325866 | 6.30 | 7.50 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
43 | 325865 | |||
Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
45A | 307028 | 1.05 | 1.25 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
46 | 325874 | |||
Schraube (plastischer Krawatte) D4x16 | ||||
47 | 994810 | 1.05 | 1.25 | |
Schalter | ||||
48 | 325931 | 4.65 | 5.53 | |
Schalterhalter | ||||
49 | 328766 | 3.15 | 3.75 | |
Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
50 | 313687 | 1.04 | 1.23 | |
Steckdose | ||||
51 | 328685 | 68.34 | 81.32 | |
Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
52 | 301653 | 1.04 | 1.23 | |
Anschlussplatte | ||||
53 | 321041 | 1.65 | 1.96 | |
Innenverdrahtung (e) | ||||
54 | 328686 | 1.05 | 1.25 | |
KABELKLEMME | ||||
55 | 975144 | 1.04 | 1.23 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
56 | 305095 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
57 | 995063 | |||
Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
58 | 959141 | 3.75 | 4.46 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
59 | 500479Z | |||
Gewindeschraube (mit Flansch) D4x10 (schwarz) | ||||
60 | 325929 | 1.80 | 2.14 | |
Pcb-Ferrit | ||||
61 | 328765 | 58.99 | 70.20 | |
Griff | ||||
62 | 325893 | 6.30 | 7.50 | |
Griffabdeckung | ||||
63 | 328688 | 51.29 | 61.03 | |
Packung (c) | ||||
64 | 325891 | 10.95 | 13.03 | |
Dichtung (d) | ||||
65 | 325892 | 6.30 | 7.50 | |
Dichtungsplatte (b) Cm12y | ||||
66 | 325890 | 10.95 | 13.03 | |
Dichtungsplatte (a) Cm12y | ||||
67 | 325889 | 12.75 | 15.17 | |
Motorabdeckpackung (b) | ||||
68 | 325882 | 13.75 | 16.36 | |
Motorhaube | ||||
69A | 325881 | 65.45 | 77.89 | |
Tragring (a) | ||||
70 | 325876 | 4.65 | 5.53 | |
Motorpackung | ||||
71 | 325879 | 3.15 | 3.75 | |
Kopfschraube M4x14 (10st) | ||||
72 | 949218 | 1.05 | 1.25 | |
Nicht mehr lieferbar, kein Ersatz | ||||
73 | 326221 | |||
Lagerhalter (a) | ||||
74 | 326229 | 1.80 | 2.14 | |
Anker 230v | ||||
75 | 360817 | 51.29 | 61.03 | |
Druckplatte | ||||
76 | 326222 | 1.80 | 2.14 | |
Motorgehäuse | ||||
77 | 326223 | 23.51 | 27.98 | |
Ring | ||||
78 | 326224 | 5.10 | 6.07 | |
Lüfterabdeckung | ||||
79 | 326215 | 3.45 | 4.11 | |
Luefter | ||||
80 | 326216 | 3.45 | 4.11 | |
Kohlebürste (2 Stücke) | ||||
81 | 999066 | 15.40 | 18.33 | |
Kugellager 607z | ||||
82 | 326231 | 8.10 | 9.64 | |
Stator 230V | ||||
83 | 340710 | 72.19 | 85.90 | |
Kugellager 608rs | ||||
84 | 326230 | 11.85 | 14.10 | |
Schraube M5x70 | ||||
85 | 326219 | 3.45 | 4.11 | |
Gummiring (1) | ||||
86 | 326220 | 1.80 | 2.14 | |
Motor Komplett Inkl.30-36,90-104,106 | ||||
87 | 328689 | 142.59 | 169.68 | |
Lagerschale | ||||
88 | 334527 | 1.20 | 1.43 | |
MOTORABDECKUNG SET FÜR MODELLE RP35YB BIS 3.2012 N | ||||
89 | 334979 | 21.18 | 25.20 | |
Hex. Hutmutter M5 (schwarz) | ||||
501 | 321068 | 1.80 | 2.14 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
502 | 320990 | |||
Unterlegscheibe M5 (10st) | ||||
503 | 949431 | 1.04 | 1.23 | |
Kopfschraube M5x25 (schwarz) | ||||
504 | 302316 | 1.04 | 1.23 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
505 | 321067 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
506 | 320994 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
507 | 320993 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
508 | 320992 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
509 | 326127 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
510 | 321984 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
601 | 329639 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
602 | 326187 |
