Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki S18SB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

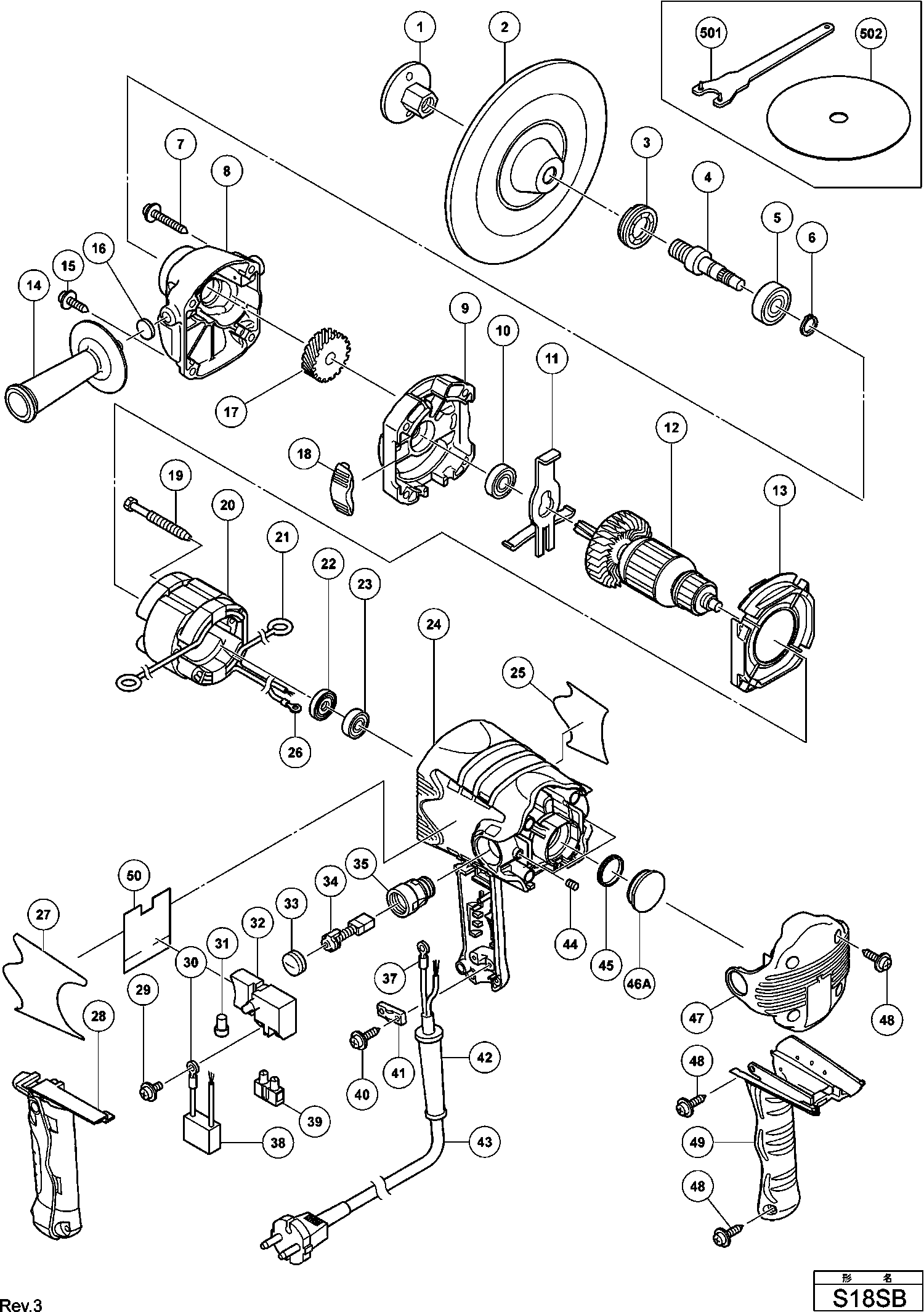

Zeichnungen der Hikoki S18SB
Teileliste der Hikoki S18SB
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *1 | 953381 | |||
| Anker 230v | ||||
| *12 | 360758E | 54.45 | 64.80 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *2 | 953255 | |||
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| *20 | 340656G | 38.64 | 45.98 | |
| Spindel (b) | ||||
| *4 | 325502 | 6.75 | 8.03 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| *43 | 500423Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *502 | 314090 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 953381 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 953255 | |||
| Lagerkappe | ||||
| 3 | 325857 | 3.00 | 3.57 | |
| Spindel (b) | ||||
| 4 | 325502 | 6.75 | 8.03 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 5 | 6201DD | 6.30 | 7.50 | |
| Sicherungsring D12 (10st), G23ss | ||||
| 6 | 939542 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7 | 309778 | |||
| TANDWIELHUIS | ||||
| 8 | 325499 | 11.16 | 13.28 | |
| Innendeckel | ||||
| 9 | 325498 | 13.20 | 15.71 | |
| Kugellager 6000 Dd | ||||
| 10 | 6000DD | 6.00 | 7.14 | |
| Sperrhebel für C 7sb | ||||
| 11 | 325477 | 1.95 | 2.32 | |
| Anker 230v | ||||
| 12 | 360758E | 54.45 | 64.80 | |
| Luftleitfaden | ||||
| 13 | 325474 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14 | 994322 | |||
| Schneidschraube D5x35, Cm9uby, G23ss | ||||
| 15 | 323209 | 1.35 | 1.61 | |
| Filzscheibe G18sc/g23sa/u.a G23ss | ||||
| 16 | 937033 | 1.04 | 1.23 | |
| Erstes Zahnrad H90sc/se | ||||
| 17 | 325500 | 30.11 | 35.83 | |
| Luftleitfaden | ||||
| 18 | 328483 | 4.35 | 5.18 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 19 | 992509 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 340656F | |||
| Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
| 21 | 930703 | 2.40 | 2.86 | |
| Staubdichtung G12s2/g12sa2/g13sd/ G13sb2/g12sa2, | ||||
| 22 | 315877 | 1.05 | 1.25 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 23 | 608VVM | 5.70 | 6.78 | |
| Gehäusegriffabdeckungsset Inkl.31,48-50a | ||||
| 24A | 370922 | 36.58 | 43.52 | |
| Anschlussklemme | ||||
| 26 | 980063 | 1.04 | 1.23 | |
| Maschinenschraube (mit unterlegscheibe) M3.5x6 | ||||
| 29 | 305499 | 1.05 | 1.25 | |
| Anschlussklemme | ||||
| 30 | 980063 | 1.04 | 1.23 | |
| Schalter Cj65v2 Includ.36 | ||||
| 32 | 305409 | 5.70 | 6.78 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 33 | 945161 | 1.20 | 1.43 | |
| Kohlenbürsten (paar) H41mb | ||||
| 34 | 999043 | 4.50 | 5.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35A | 370926 | |||
| Anschlussklemme | ||||
| 37 | 980063 | 1.04 | 1.23 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 38 | 930039 | 1.95 | 2.32 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 39 | 938307 | 2.13 | 2.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40 | 984750 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 41 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42 | 953327 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43 | 500423Z | |||
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 44 | 938477 | 1.05 | 1.25 | |
| Gummiring (1) | ||||
| 45 | 995662 | 1.04 | 1.23 | |
| Lagerbuchse | ||||
| 46A | 330079 | 4.95 | 5.89 | |
| Abdeckkappe | ||||
| 47 | 325494 | 4.35 | 5.18 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 48 | 301653 | 1.04 | 1.23 | |
| Griff (a) H45mr | ||||
| 49 | 325490 | 4.35 | 5.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 50 | 328701 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 325491 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 376127 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 314090 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 314084 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 314085 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 314086 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 314087 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 314088 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 314089 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 314090 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 314091 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 314092 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 314093 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 314094 | |||
