Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki SAY150A'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

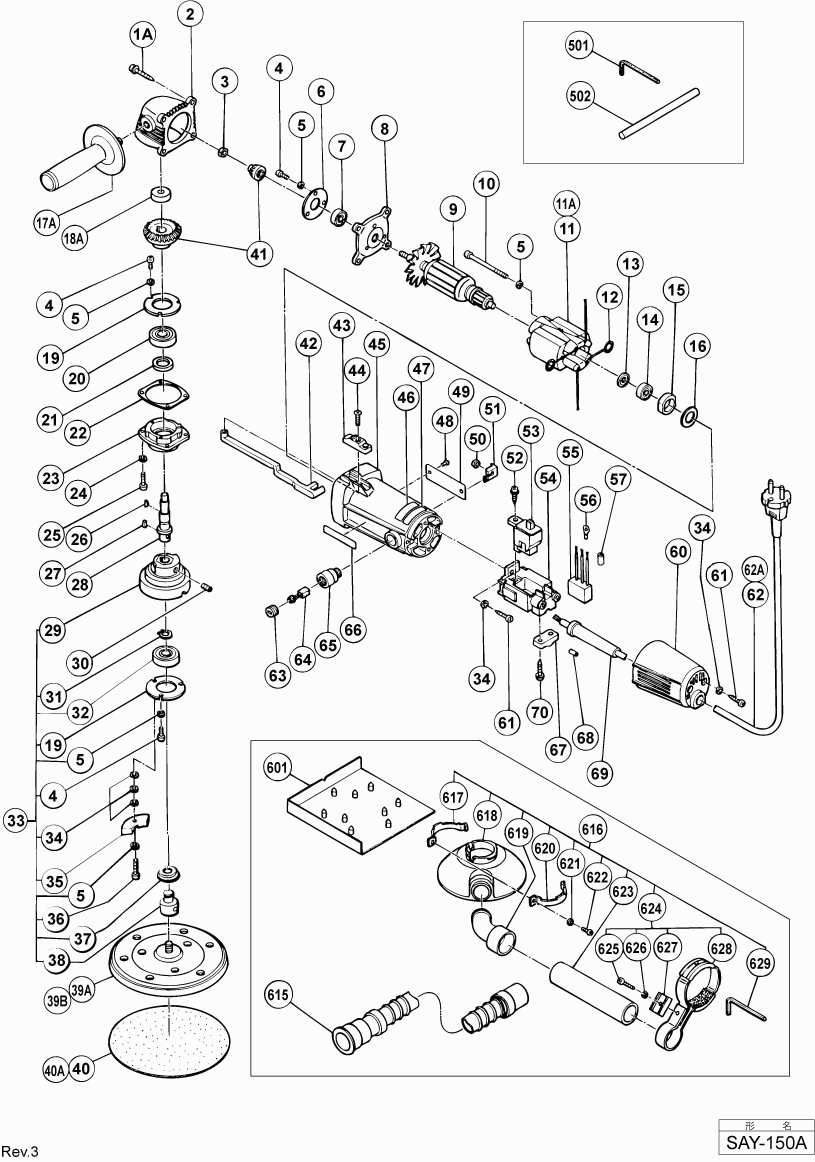

Zeichnungen der Hikoki SAY150A
Teileliste der Hikoki SAY150A
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1A | 937807 | |||
| Getriebegehaeuse | ||||
| 2 | 980770 | 14.70 | 17.49 | |
| Sicherungsmutter M5 (10st) | ||||
| 3 | 949566 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6 | 937125 | |||
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 7 | 608VVM | 5.70 | 6.78 | |
| Innendeckel Say150a | ||||
| 8 | 937124 | 6.00 | 7.14 | |
| Anker 230v | ||||
| 9 | 980785E | 84.56 | 100.63 | |
| Anker 240v | ||||
| 9 | 980785F | 84.56 | 100.63 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10 | 930176 | |||
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 11 | 980783E | 21.04 | 25.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11A | 980783K | |||
| Kohlenhalterklemme Cn16 u.a. For Aus | ||||
| 12 | 930630 | 1.35 | 1.61 | |
| Staubdichtung Say150a | ||||
| 13 | 937706 | 3.15 | 3.75 | |
| Kugellager 626 Vvm Cj65v3 | ||||
| 14 | 626VVM | 5.70 | 6.78 | |
| Lagerbuchse | ||||
| 15 | 937810 | 1.95 | 2.32 | |
| Halteblech | ||||
| 16 | 980801 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 17A | 956633 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18A | 935522 | |||
| Lagerdeckel (b) G12sa/g13se/u.a G12sa2, Cm5sb | ||||
| 19 | 936680 | 1.04 | 1.23 | |
| Kugellager 6201 Vv | ||||
| 20 | 6201VV | 6.45 | 7.68 | |
| Filzdichtung Say150a | ||||
| 21 | 937135 | 1.04 | 1.23 | |
| Dichtung | ||||
| 22 | 936682 | 1.05 | 1.25 | |
| Lagergehäuse | ||||
| 23 | 980772 | 12.15 | 14.46 | |
| Maschinenschraube M5X16 (10 Stücke) | ||||
| 25 | 949239 | 1.05 | 1.25 | |
| EINLEGEKEIL 2,5X8 | ||||
| 26 | 940220 | 1.35 | 1.61 | |
| Keil 4x4x8 Say150a/g18sc/sd u.a.. Since 9.2000 | ||||
| 27 | 980809 | 1.04 | 1.23 | |
| Gelenkwelle (a) | ||||
| 28 | 980806 | 37.95 | 45.16 | |
| Spindelverbinder (a) Say150a | ||||
| 29 | 980810 | 43.45 | 51.71 | |
| Inbusstiftschraube M6x12 | ||||
| 30 | 980808 | 1.05 | 1.25 | |
| Sicherungsring D12 (10st), G23ss | ||||
| 31 | 939542 | 1.50 | 1.78 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 32 | 6201DD | 6.30 | 7.50 | |
| KOMPLETTER EXZENTRIKER | ||||
| 33 | 980807 | 81.40 | 96.87 | |
| Unterlegscheibe M4 (10st) | ||||
| 34 | 949423 | 1.05 | 1.25 | |
| Ausgleichsstück Say150a | ||||
| 35 | 980777 | 15.40 | 18.33 | |
| Kopfschraube M4x20 (10st) | ||||
| 36 | 949221 | 1.05 | 1.25 | |
| STAUBKAPPE | ||||
| 37 | 980775 | 1.05 | 1.25 | |
| Schleifspindel Say150a | ||||
| 38 | 980776 | 14.30 | 17.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39A | 980780 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39B | 985684 | |||
| Zahnrad Say150a | ||||
| 41 | 937733 | 61.33 | 72.98 | |
| Zugstange | ||||
| 42 | 937809 | 3.30 | 3.93 | |
| Knopf Say150a | ||||
| 43 | 937808 | 3.30 | 3.93 | |
| Senkkopfschraube M3x10 (10st) | ||||
| 44 | 949317 | 1.05 | 1.25 | |
| Gehaeuse | ||||
| 45 | 937800 | 19.39 | 23.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 932642 | |||
| Mutter M4 (10 Stück) | ||||
| 50 | 949554 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 937802 | |||
| Schneidschraube D4x12 M.u.scheibe | ||||
| 52 | 982034 | 1.04 | 1.23 | |
| Schalter | ||||
| 53 | 980778 | 14.93 | 17.76 | |
| Schalterhalter Say150a | ||||
| 54 | 937811 | 5.85 | 6.96 | |
| Kondensator Dh20v/d13/say150a For Nzl,saf | ||||
| 55 | 971828 | 7.05 | 8.39 | |
| Kondensator Div.typen | ||||
| 55 | 994273 | 4.29 | 5.10 | |
| Kabelschuh 50051 (10st) Div.typen For Noise Suppr | ||||
| 56 | 959144 | 3.00 | 3.57 | |
| Anschlussklemme | ||||
| 56 | 980063 | 1.04 | 1.23 | |
| Hintere Abdeckung | ||||
| 60 | 937812 | 6.36 | 7.57 | |
| Gewindeschraube D4X16 | ||||
| 61 | 954004 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 62 | 500439Z | |||
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 62A | 500447Z | 6.60 | 7.85 | |
| Kohlenkappe Cn16/d10ya/dh20v u.a. | ||||
| 63 | 937847 | 1.65 | 1.96 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 64 | 999021 | |||
| Kohlekasten Zsb | ||||
| 65 | 937846 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 66 | 957561 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 67 | 937631 | 1.04 | 1.23 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 68 | 981373 | 1.05 | 1.25 | |
| Kabelknickschutz D10.2 Till 11.1982 For Aus | ||||
| 69 | 930026 | 3.00 | 3.57 | |
| Kabelknickschutz D8.2 | ||||
| 69 | 930487 | 2.25 | 2.68 | |
| Kabelknickschutz D10.2 Div.typen | ||||
| 69 | 980193 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 70 | 984750 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 943277 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 980781 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 980803Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 980804 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 980802Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 980790 | |||
| Staubschutz | ||||
| 618 | 980788 | 9.75 | 11.60 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 980793 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 980791 | |||
| Federscheibe M4 (10st) | ||||
| 621 | 949453 | 1.05 | 1.25 | |
| Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
| 622 | 949216 | 1.05 | 1.25 | |
| Rohr | ||||
| 623 | 980789 | 4.65 | 5.53 | |
| Rohrhalterung | ||||
| 624 | 980794 | 14.99 | 17.84 | |
| Kopfschraube M5x20 (10st) C8fshe, C8fse | ||||
| 625 | 949241 | 1.35 | 1.61 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 626 | 949454 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 627 | 980796 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 628 | 980795 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 629 | 944458 | |||
