Hikoki SUM600DX Zeichnungen und Teile

Suche nach Teilen:
HikokiAuf dem Typenschild sollte die Typenbezeichnung SUM600DX stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

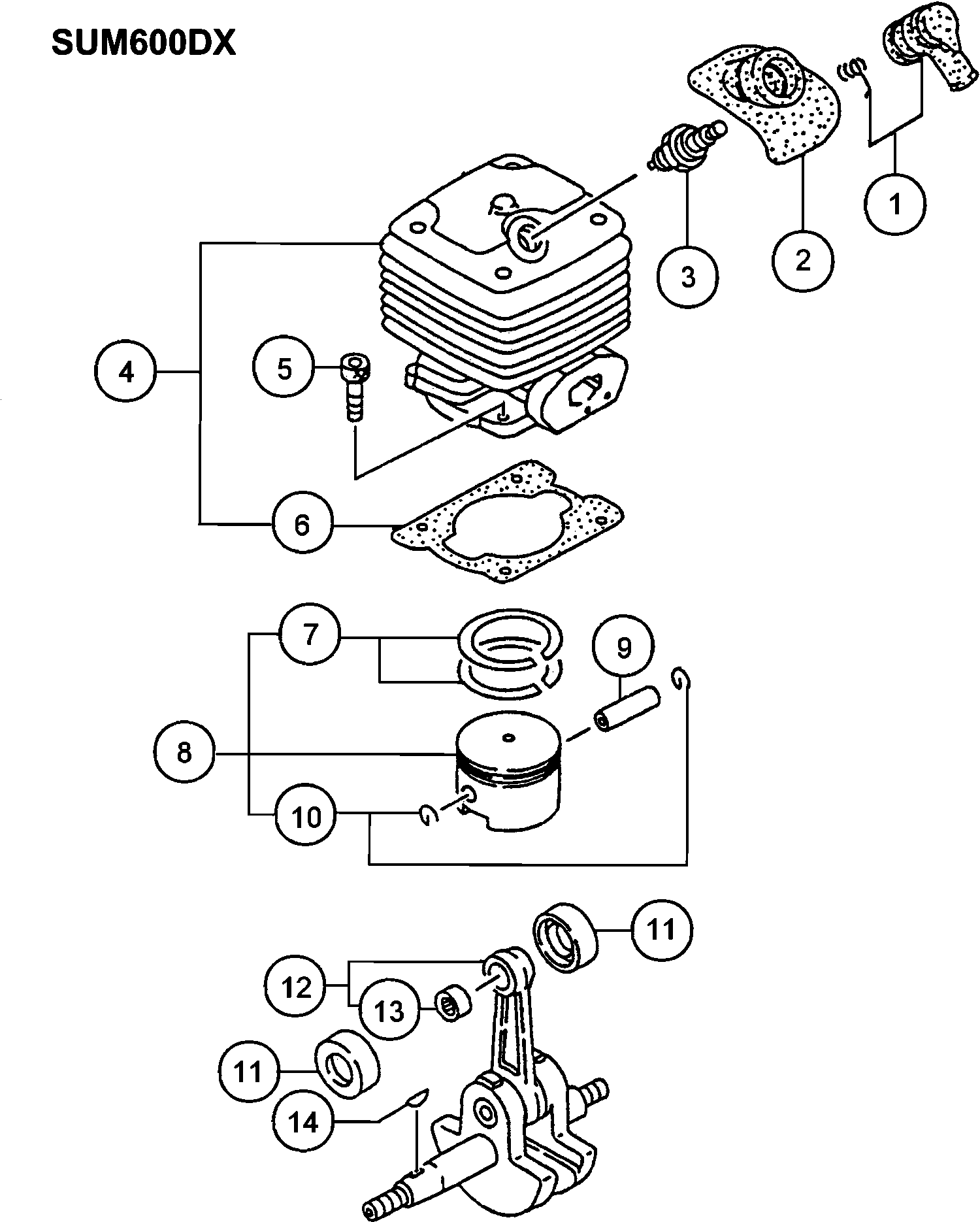

Zeichnungen der HIKOKI SUM600DX

Teileliste der Hikoki SUM600DX

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
16687468Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti€ 2,03
26688336Gummiabdeckung f. Zündkerze Till J032440€ 2,90
36699319Spark Plug Ass'y Bpmr6a€ 7,84
46685470Zylinder-set alte Art.nr. 001-0422u-90€ 63,62
56684586Sechskantbolzen Cg24ekb€ 1,89
66685738Zylinderdichtung alte Art.nr. 017-04220-21€ 1,02
76686126Kolbenring alte Art.nr. 041-04090-21€ 6,82
86685887Kolben Set alte Art.nr. 030-0422u-90€ 16,90
96686019Kolbenbolzen 10x35 alte Art.nr. 037-10100-20€ 2,03
106686026Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0€ 1,02
116685993Kolbenbolzen Ring alte Art.nr. 036-04090-20€ 4,65
126686190Kurbelwelle kpl. alte Art.nr. 046-04220-80€ 77,73
136695602Nadellager 2x8.8 alte Art.nr. 999-62101-480€ 4,65
146686457Scheibenfeder 3x13x5 alte Art.nr. 068-02000-20€ 1,02
316695139kleine Mutter 10 alte Art.nr. 991-11100-013€ 1,00
326686553Kurbelgehäuse kpl. alte Art.nr. 072-04220-91€ 53,11
336686713Dichtung f. Kurbelgehäuse alte Art.nr. 090-04200-€ 1,02
346695637Öldichtung Ud15257 alte Art.nr. 999-66152-564€ 2,90
356695557Nicht mehr lieferbar
366686463Ring€ 1,02
376686472Zwischenlegering 0.20 f. Kurbelwelle alte Art.nr.€ 1,02
376686473Zwischenlegering 0.30 f. Kurbelwelle alte Art.nr.€ 1,02
386695084Sechskantschraube 6x45 alte Art.nr. 990-53060-453€ 1,02
396684826Ring€ 1,89
406684825Sechskantbolzen Cg24ekd€ 1,89
416684872Verschlussmutter Rb24e€ 1,89
426694043Außen-empfänger alte Art.nr. 894-01401-20€ 2,90
436687371Magnetzünder Rotor kpl alte Art.nr. 155-20537-80€ 19,57
446695185Ring€ 1,02
456695139kleine Mutter 10 alte Art.nr. 991-11100-013€ 1,00
466687649Zündspule kpl. alte Art.nr.167-20537-80€ 37,13
476695339Schraube 5 x 18/s alte Art.nr. 994-14050-181€ 1,02
486684864kleine Unterlegscheibe Rb24e€ 1,89
496688049Primäre Kabel-gummidichtung€ 1,02
506688004Kabelklemme kpl.€ 1,02
516686974Lüftergehäuse€ 23,03
526695361Schraube 6x20/s alte Art.nr. 994-14060-202€ 1,02
536688055Primäre Kabel-gummidichtung€ 1,02
556688452Nicht mehr lieferbar
566688008Kabelklemme kpl.€ 1,02
576687864Kabelstopper kpl.€ 2,03
716692225Gummipuffer f. Benzintank alte Art.nr.655-04200-2€ 1,02
726689883Ansaugkrümmerdichtung€ 1,02
736689950Vergaser Isolator Set€ 7,55
746689826Vergaserdichtung€ 1,02
756690468Vergaser Till H049820€ 79,59
75A6697706Carburetor Set Hda180a€ 80,92
766695423Schraube 5x24ws alte Art.nr. 994-16050-241€ 1,02
776691004Drosselhebel alte Art.nr.495-04200-20€ 1,02
786685267Benzinleitung€ 1,02
78A6692347Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504€ 1,02
796695139kleine Mutter 10 alte Art.nr. 991-11100-013€ 1,00
806695235Ring€ 1,02
816690080Entlüftungspumpe kpl. Till H049820€ 6,10
81A6685139Hauptpumpe€ 5,23
826688166Kraftstoffleitung kpl. 3x5x230 neue Art.nr.668461€ 3,78
836684619Clip Cg24ekb€ 1,89
846692273Filterpumpen Gehäuse alte Art.nr.675-01630-90€ 6,24
856691526Benzintank alte Art.nr.591-0422p-21€ 10,45
866697846Return Grommet Till 7.2014€ 1,00
876691763Tankdeckel alte Art.nr.595-06516-90€ 6,68
896692193Gummipuffer alte Art.nr.652-04201-20€ 5,66
926684625Nicht mehr lieferbar
936691337Spannschlosskappe Since C026901€ 1,02
1116692777Schalldämpferschutz alte Art.-nr.738-04220-20€ 10,31
1126695383Schraube 5x12/ps alte Art.nr. 994-15050-122 Till€ 1,02
1136684667Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12€ 1,89
1146684918Unterlegscheibe Rb24e€ 1,89
1156695088Sechskantschraube 6x65 alte Art.nr. 990-53060-653€ 2,03
1166684639Ring€ 1,89
1176692465Auspuffdämpfer-set alte Art.nr.704-0423z-90€ 19,57
1186692883Schalldämpfer Bolzen alte Art.nr. 751-04200-20 Fo€ 1,02
1196692650Auspuffrohr alte Art.nr.721-04290-90€ 3,92
1206695325Schraube 4x8/s alte Art.nr. 994-14040-081€ 1,02
1216692741Schalldämpferdichtung alte Art.-nr.737-04230-20€ 1,02
1226687242Hitzeschutz alte Art.nr. 133-04230-20€ 2,03
1236692227Gummipuffer f. Benzintank alte Art.nr.655-06100-2€ 1,02
1266689645Ring€ 1,02
1276688615Kupplungshebel alte Art.nr. 290-04270-80€ 12,05
1286689429Kupplungsfeder€ 2,90
1296695203Ring€ 1,02
1306689628Kupplungs Stufen Bolzen€ 2,03
1316699561Clutch Set Ass'y€ 17,04
1326692593Auspuff alte Art.-nr.708-01028-80€ 2,90
1336694865Schraube 4x12 alte Art.nr. 990-11040-121€ 1,02
1346685069Sechskantmutter M4€ 1,02
151A6697645Recoil Starter Body Ass'y€ 19,17
1526693025Seilzugstarter Gehäuse alte Art.nr.772-04220-80 T€ 12,49
152A6697646Recoil Starter Body Comp€ 10,31
1536693007Starter für Seilhaspel alte Art.nr.769-04220-20 T€ 4,36
153A6697647Starter Rope Reel€ 3,63
1546693114Rückholfeder alte Art.nr. 779-04220-20 Till G1055€ 7,99
154A6697648Nicht mehr lieferbar
1556693165Starterkabel alte Art. Nr. 783-04270-20 Till G105€ 2,90
155A6697649Nicht mehr lieferbar
1566693607Kappe f. Startergriff alte Art.nr.835-04220-20 Ti€ 2,03
1576693232Startergriff alte Art.nr. 785-04220-20 Till G1055€ 2,90
157A6697650Starter Handle€ 2,47
1586693634Stellschraube alte Art.nr. 839-04220-20€ 1,02
1596693302Startersperre alte Art.nr. 788-0162v-20 Till G105€ 2,03
159A6697643Nicht mehr lieferbar
1606685101D4eretainingringnew€ 1,02
1616695395Schraube 5x25ps alte Art.nr. 994-15050-252€ 1,02
1626693345Feder f. Startersperre alte Art.nr. 790-0162v-20€ 2,03
162A6697642Nicht mehr lieferbar
1636693395Starter Riemenscheib alte Art.nr. 798-04220-90 Ti€ 9,73
163A6697644Starter Pulley Ass'y€ 9,73
1816699506Cleaner Body Set Till H049820€ 13,65
181A6697705Cleaner Body€ 4,79
1826692244Manschette 5.8 alte Art.nr.659-00801-20 Till G103€ 1,02
1836690848Kontrollschild alte Art.nr.476-0422u-80€ 2,03
1846690357Filter Element€ 2,03
1856690149Filterabdeckung€ 7,55
1866690383Bolzen€ 1,02
1876695354Schraube 5x60/s alte Art.nr. 994-14050-601€ 1,02
2016685210Schraube€ 1,02
2026691420Pumpengehäuse alte Art.nr.575-25012-20€ 7,26
2036691455Pumpendichtung alte Art.nr.577-25012-20€ 2,03
2046691446Pumpen Membrane alte Art.nr.576-25012-20€ 4,65
2056684700Schutzsieb Cg24ekb€ 3,78
2066690766Leerlauf Justierfede€ 2,03
2076690736Leerlauf Justierschraube€ 2,90
2086685215Nadelventil alte Art.nr. 603-25012-20€ 4,65
2096690874Ventilfeder€ 3,92
2106690819Schalthebel€ 3,92
2116685219Gelenkwelle€ 1,02
2126685218Gelenkwellenset€ 2,03
2136690840Membran Dichtung alte Art.nr.475-25032-20 Till H0€ 2,90
213A6690838Membran Dichtung alte Art.nr.475-25012-20€ 2,03
2146690829Dosiermembrane alte Art.nr.6690829 Till H049820€ 10,45
214A6690828Dosiermembrane alte Art.nr.474-25012-80€ 10,45
2156690434Luftspülung Till H049820€ 15,84
2166690860Membranabdeckung Till H049820€ 5,66
216A6690858Membranabdeckung€ 6,10
2176691310Schrauben Set alte Art.nr.548-25016-20 Till H0498€ 1,02
217A6685223Schraube€ 1,02
2316688276Schulterbügel kpl.€ 31,81
2326697909SHOULDER BELT ASS'Y€ 90,75
2336695380Schraube 5x10/ps alte Art.nr. 994-15050-101€ 1,02
2346689125Gummipuffer€ 3,92
2356695170Flanschmutter 6 alte Art.nr. 991-82060-001€ 1,02
2366684611Unterlegscheibe Cg24ekb Neue Art.nr. 6684611€ 1,89
2376695558Kugellager #6202zz€ 6,10
2386697907Bearing Holder€ 2,47
2396695438Plus Kopfbolzen 5x10/s alte Art.nr. 994-24050-101€ 1,02
2406684965Sechskantmutter 5€ 1,00
2416688132Motor Basis kpl.€ 21,30
2426688304Haltererung f. Schulterplatte B€ 2,03
2436696295Bolzen 6x25 alte Art.nr. 994-25060-251€ 1,00
2446695170Flanschmutter 6 alte Art.nr. 991-82060-001€ 1,02
2456695338Schraube 5 x 16/s alte Art.nr. 994-14050-161€ 1,02
2466695389Schraube 5x18/ps alte Art.nr. 994-15050-182€ 1,02
2476695165Nylon-kontermutter 8 neue Art.nr. 6695165 For Usa€ 1,02
2486697935Engine Base B Ass'y€ 14,24
2616689232Kupplungszylinder kpl.€ 17,70
2626695558Kugellager #6202zz€ 6,10
2636695285Anschlagring außen C-15 alte Art.nr. 993-50015-00€ 1,02
2646689216Kupplungsgehäuse€ 13,07
2656684826Ring€ 1,89
2666685064Inbusschraube M6x20 For Usa€ 1,02
2676689817Arrestierstift kpl.€ 1,02
2686687586Schutzrohr 10x700l alte art.nr. 164-10070-00€ 2,03
2696687521Schutzrohr 130l alte Art.nr. 164-07013-01€ 1,02
2706697780Nicht mehr lieferbar
2716688016Kabelklemme€ 1,02
2726689591Biegsame Welle kpl. alte Art.nr. 351-3338f-91€ 90,11
2736689589Biegsame Welle kpl.€ 21,30
2746689554Flexible Abdichtung kpl.880l€ 68,95
2816688537Nicht mehr lieferbar
2826684709Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl€ 1,89
2836695492Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224€ 1,02
2846689138Abstandshalter€ 2,90
2856684819Distanzstück Cg24ekd, Cg18dl€ 3,78
2866689638Ring€ 1,02
2876695042Sechskantbolzen 5x10 alte Art.nr. 990-51050-103€ 1,02
2886691036Griff alte Art.nr.500-33560-20 Till B155000€ 8,57
2896691231Abdeckung alte Art.nr.520-33398-20€ 4,94
2906684838Bolzen Cg24ekd, Cg18dal, Cg18dl€ 1,89
2916684821Begrenzungsring Cg24ekd€ 1,89
2926684835Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01€ 1,89
2936689346Getriebewelle kpl.€ 24,76
2946689513Hülse kpl.€ 2,03
2956689459Getriebewelle 1507l€ 21,30
2966692596Drosseldistanzblech 0.8 alte Art.nr.708-32350-20€ 1,02
2976694031Verbindungsgehäuse alte Art.nr. 888-06031-20€ 1,31
2986693885Drosselklappen-seil alte Art.nr.885-04290-80€ 3,92
2996685191Schneidschraube Till C026900€ 1,02
3006688550Abdeckung f. Anschlußstück€ 3,92
3116693759Gashebel 26 alte Art.nr. 870-38010-90€ 31,81
3126694019Gaszug alte Art.nr. 887-38010-80€ 12,49
3136687455Stoppschalter alte Art.nr. 156-38010-80€ 14,08
3146684721Sicherheitshebel Cg24ekb€ 5,66
3156693599Rückholfeder neue Art.nr.832-07038-20€ 1,02
3166684724Blind Stopfen Cg24ekb€ 1,89
3176684803Schraube Cg24ekb€ 1,89
3186684727Contal Mutter Cg24ekb€ 1,89
3196684725Schraube Cg24ekb€ 1,89
3206687632Schutzrohr 7x130l€ 1,02
3216684804Drosselklappenhebel Cg24ekb€ 7,55
3316696497Getriebegehäuse kpl. Pn alte Art.nr. 300-3338r-00€ 53,11
3326684709Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl€ 1,89
3336695294Anschlagring innen C-26 alte Art.nr. 993-51026-00€ 1,02
3346695315Anschlagring E-5 alte Art.nr. 993-57010-002€ 1,02
3356695526Nicht mehr lieferbar
3366695524Nicht mehr lieferbar
3376688770Getriebegehäuse 26 Dia For Aus€ 13,98
3386684667Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12€ 1,89
3396689109Ölschraube€ 1,02
3406684734Kugellager Cg24ekd€ 7,55
3416688924Getriebewelle alte Art.nr.304-3338r-20 For Aus€ 15,97
3426695554Kugellager 6201d€ 5,23
3436695295Anschlagring innen C-32 alte Art.nr. 993-51032-00€ 1,02
3446689032Messerhalterung alte Art.nr. 310-38150-20€ 10,31
3456689055Kappe f. Messerhalterung alte Art.nr. 311-38150-2€ 4,50
3466689073Feststellmutter Lm10x1.25 Till 9.2015€ 4,07
3476689159Ring€ 1,02
3486684714Sechskantschraube Cg24ekd€ 1,89
3496690315Halterung f. Abdeckung 26 Since D085851 For Europ€ 3,92
3506690276Blattschutz 26ce Since D168501 For Europe€ 15,44
3516684748Sicherheitsabdeckung Cg24ekd, Cg18dal, Cg18dl€ 3,78
3526690376Blattschutz Since D068891 Except For Usa€ 8,28
3536684750Messer Cg24ekd For Irl€ 3,78
3546684751Schneidschraube Cg24ekd€ 1,89
3556688875Zahnrad/ritzel Teile-set alte Art.nr. 301-37480-0€ 19,57
3566684753Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus€ 1,89
3576684754Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce€ 7,55
5016684764Ringschlüssel 17/19€ 2,90
5026684813Nicht mehr lieferbar
5036699555Nicht mehr lieferbar
503B6684768Messer Abdeckung For (s)€ 1,89
504A875769Nicht mehr lieferbar
5056695790Auflageschiene B4/10/1.6 alte Art.Nr. 000-79646-0€ 12,22
5066688995Schutzabdeckung B alte Art.nr. 308-38150-20 Till€ 2,90
5076695781Fadenkopf TH-97LM alte Art.Nr. 000-33842-00 FOR U€ 58,47
5086693270Nylonkabel Gehäuse For Tur€ 13,79
5096693328Kabelschuh alte Art.nr.788-33670-21 For Usa€ 5,08
5106693247Justier Basis alte Art.nr. 785-33840-20 For Usa€ 1,02
5116693377Feder alte Art.nr. 793-33910-20 For Usa€ 1,02
5126693362Ring€ 1,02
5136693292Kabelrolle Bk For Usa€ 12,20
5146692271Stahlkugel alte Art.nr.673-35600-20€ 1,02
5156693358Rollenschieber alte Art.nr.790-33810-20 For Usa€ 1,02
5166693338Schneidegehäuse For Usa€ 9,73
5176689098Befestigungsmutter L-m10x1.25 For Usa€ 5,66
5186688986Gewindeschutz alte Art.nr. 307-38100-20 For Usa€ 2,90
5196697908Nicht mehr lieferbar
5216601148Nylon Cord Cutter Since Tl060521€ 16,90
5226601149Case Since Tl060521€ 9,44
5236601150Mutter (1)€ 6,10
5246693380Rollfeder alte Art.nr. 793-38454-20 Since Tl06052€ 2,90
5256601151Line Holder Since Tl060521€ 6,68
5266601152Abdeckung (1)€ 6,82
5276684810Kabelschuh Cg24ekb Since Tl060521€ 1,89
6016694142Typenschild alte Art.nr. 906-04290-20€ 1,02
6026694612Symbolmarkierung alte Art.nr 929-04290-20€ 1,02
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
